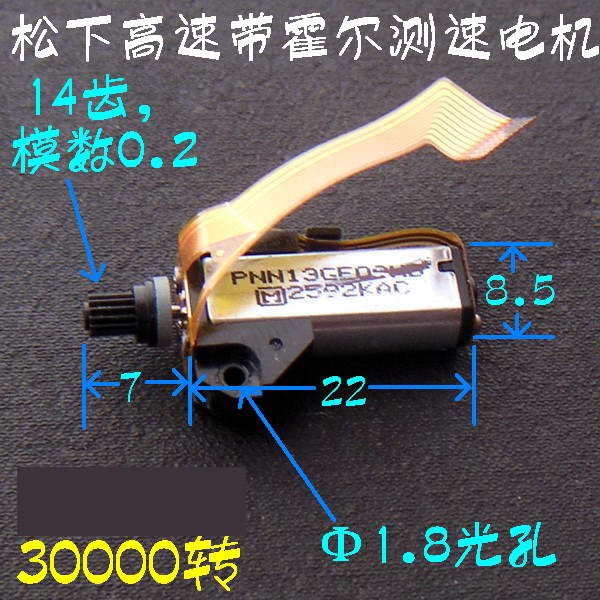

[Высокая скорость 30 000 оборотов] Panasonic, 30 000 Ride, AB Phase Hall Speed Motor, аэропощеточный самолет
Вес товара: ~0.7 кг. Указан усредненный вес, который может отличаться от фактического. Не включен в цену, оплачивается при получении.
Описание товара
Panasonic K30 Motor Rotor, изысканное изготовление.
Мотор с высокой скоростью (30 000 об / мин) Фаза AB Фазовый линейный датчик зала+миниатюрное магнитное кольцо.Рекомендуется, чтобы игроки собрали несколько, и это не большое.
Основные параметры следующие:
1: 5 В воздушная нагрузка 30000 об / мин, ток составляет около 50 мА (эффективность высока с точки зрения воздушной нагрузки), а на передаче есть магнит.
2: с двойными миниатюрными датчиками линейных залов вы можете не только судить направление вращения, но и соответствовать точной схеме, чтобы определить абсолютное положение вала двигателя (уровень датчика зала определяет положение ротора).
3: Сопротивление трассы составляет 6 евро.
4: Легкий вес, 4,5 г, вы можете удалить сиденье установки, передний концентратор и магнит, вес будет легче. Подключитесь к двум хвостам моторной машины.

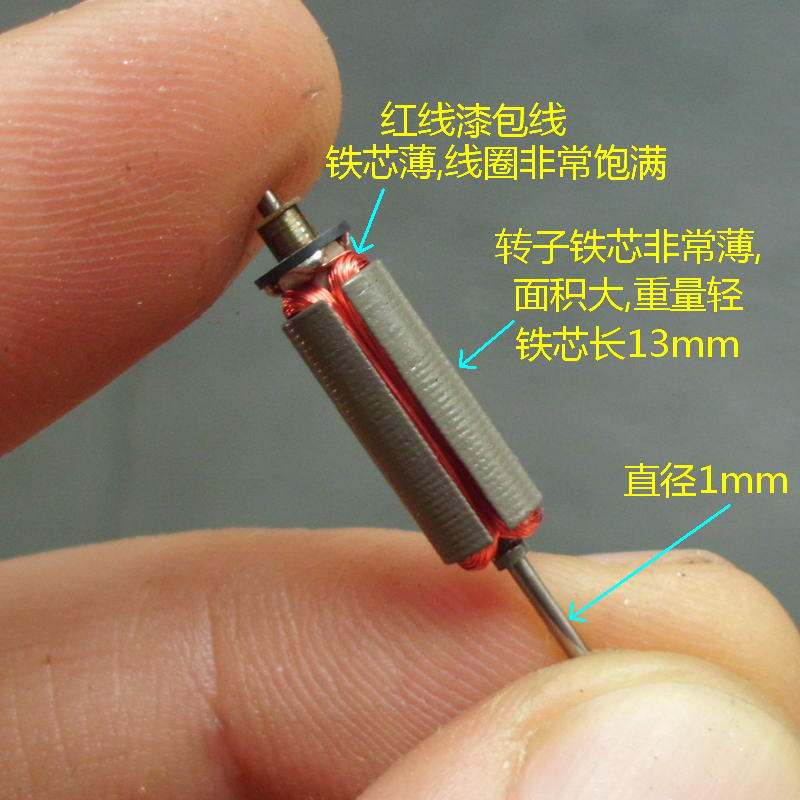

5: Несмотря на то, что это железный сердечник, железное ядро очень тонкое, ротор очень длинный, катушка заполнена, а длинный ротор также означает относительно большой крутящий момент и высокую скорость. Подобно моторушнему чашке.
Повод применения:
1Мотор имеет небольшой воздушный ротор. Круг).Такие как оценка позиции нулевой точки.
2Поставляется с передачей, которая может соответствовать выходной мощности замедленной передачи с соответствующей плесенью.Как кодированный двигатель замедления с кодером AB.
Схема испытания датчика: (только протестировал фазу)
Фаза a составляет 1, 3 входного тока 20 мА, 2,4-контакт, соединяющий осциллограф, 9, 10-контактное напряжение 3V для поворота двигателя, 2, 4 штифта генерируют формы напряжения, значение напряжения P-P составляет около 500 мВ, что указывает на то, что этот линейный HOL Компонент очень хорош чувствителен, амплитуда выходного напряжения высока.Положение формы волны напряжения и ротора - очень красивое синусоидальное отношение.Фаза B составляет 5, 7 вход 20 мА, а 6, 8 контактов выводят синусоидальную волну.Метод тока 20 мА: простой метод состоит в том, чтобы стабилизировать строку питания резистора к подключению 1, 3 (независимо от положительного и отрицательного); Как 5 В, строка 200-270 евро сопротивление.
