San Tuo GW6280 DC червяный червяный усадьба мотор мотор барбекю может быть оснащен датчиком Холла
Вес товара: ~0.7 кг. Указан усредненный вес, который может отличаться от фактического. Не включен в цену, оплачивается при получении.
Описание товара
- 24 В, 80 об/мин, правый, короткий вал 16 мм.
- 24В 100 об/мин слева
- 24 В, 100 об/мин, правое направление
- 24 В, 30 об/мин, правое направление
- 24 В, 50 об/мин, правое направление
- 24 В, 50 об/мин, правая, длинная ось 60 мм.
- 24 В, 52 об/мин, левое направление
- 24 В, 30 об/мин, левое направление
- 12В 50 об/мин слева
- Мотор, датчик
- Одиночный
| Поддерживать: | Мотор, датчик, Одиночный |
| Цвет: | 24 В, 30 об/мин, левое направление, 24 В, 30 об/мин, правое направление, 24 В, 50 об/мин, правое направление, 24 В, 50 об/мин, правая, длинная ось 60 мм., 24 В, 52 об/мин, левое направление, 24 В, 80 об/мин, правый, короткий вал 16 мм., 24В 100 об/мин слева, 24 В, 100 об/мин, правое направление, 12В 50 об/мин слева |

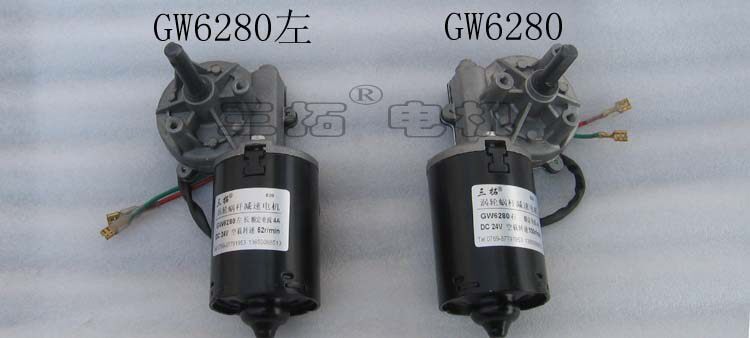

Теплое напоминание: улитка двигателя разделена на левую и правую части, см. рисунок ниже.
1. Параметры
(1) Скорость холостого хода 24 В: 30 об/мин. Скорость нагрузки: 22 об/мин. Крутящий момент: 48 кг/см. Ток: 3,2 А.
(2)24V Скорость холостого хода: 50 об/мин. Скорость нагрузки: 40 об/мин. Крутящий момент: 50 кг.см. Ток: 4А.
(3)24V Скорость холостого хода: 52 об/мин. Скорость под нагрузкой: 40 об/мин. Крутящий момент: 50 кгс.см. Ток: 4А.
(4)24V Скорость холостого хода: 80 об/мин. Скорость под нагрузкой: 60 об/мин. Крутящий момент: 40 кгс.см. Ток: 4А.
(5)24V Скорость холостого хода: 100 об/мин. Скорость под нагрузкой: 76 об/мин. Крутящий момент: 35 кгс.см. Ток: 4 А.

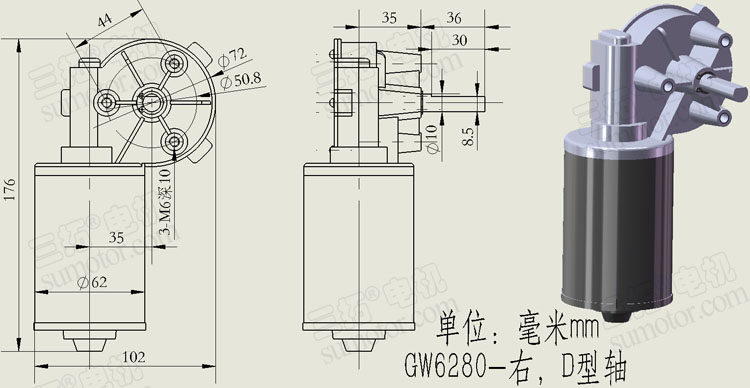

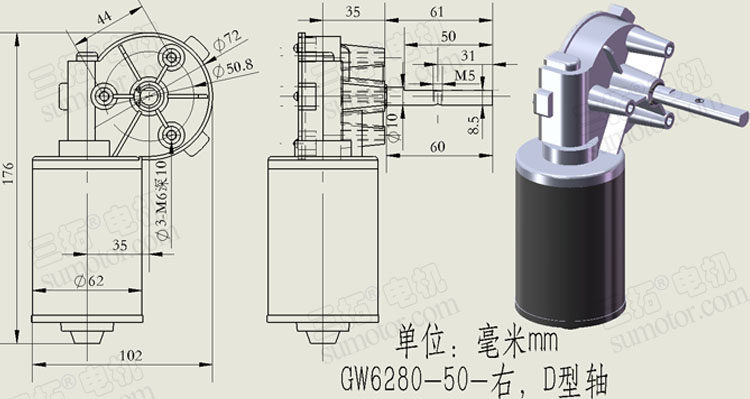

2. Размеры: мм Вес: 1,3 кг

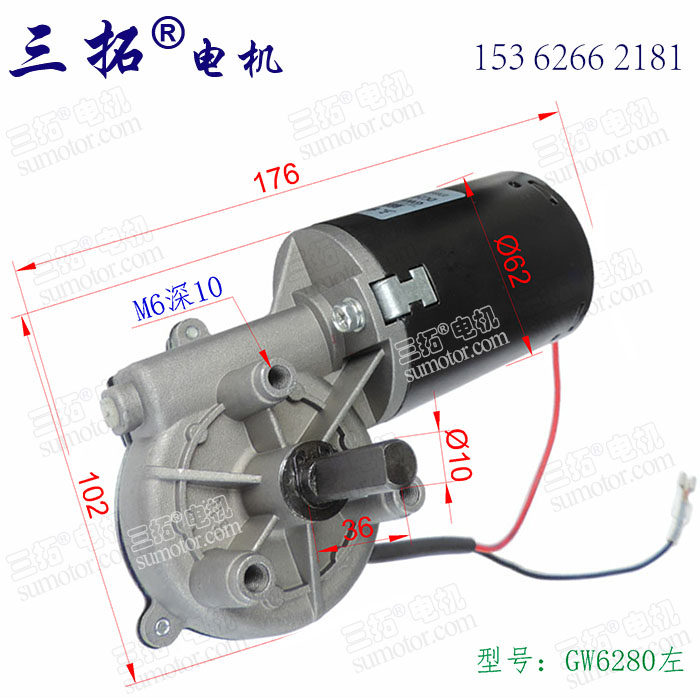

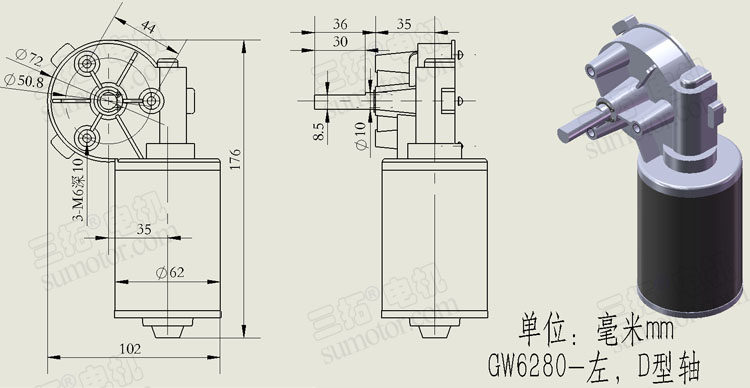

1, Volute ShellЛевый

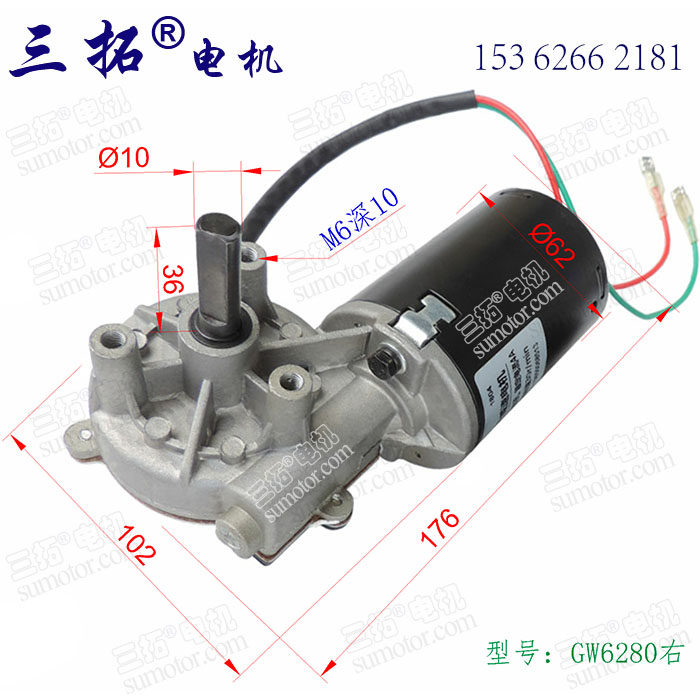

2, Volute ShellПравильное направление
3,50 об/минПравая длинная ось (длина 60 мм)

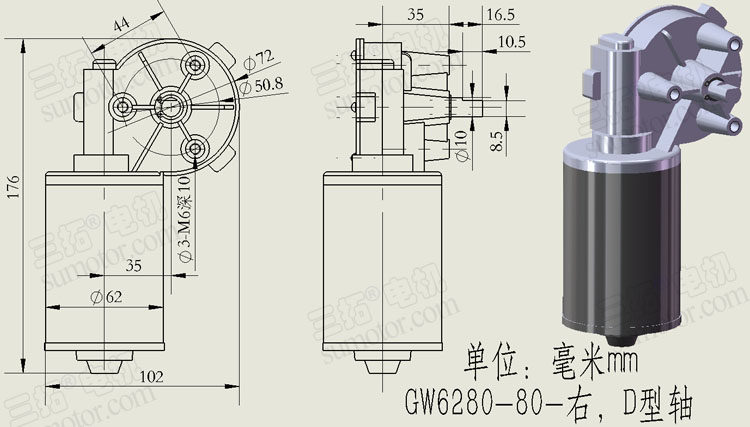

4, 80 об/минПравая короткая ось (длина 16 мм)
3. Введение
Мотор миниатюрный турбинный турбинный усадьба DC Двигатель DC может изменить направление вращения двигателя, чтобы изменить направление вращения двигателя: есть две характеристики:
1. Червячный мотор-редуктор обладает определенным свойством самоблокировки, то есть, когда двигатель обесточен, он будетВыходной вал имеет определенное самостоятельное.
2. Направление выходного вала редуктора расположено перпендикулярно валу двигателя. Направление выходного вала всего корпуса двигателя очень короткое по сравнению с обычными моторами-редукторами. Его можно легко адаптировать к некоторым случаям, когда предъявляются такие требования к установочным размерам.
3. Трансформатор, соответствующий двигателю,Спекер,Ручной переключатель, предохранитель,Связь,механизм, Шпиндель, оптическая ось,Нажмите на картинку ниже, чтобы увидеть детали

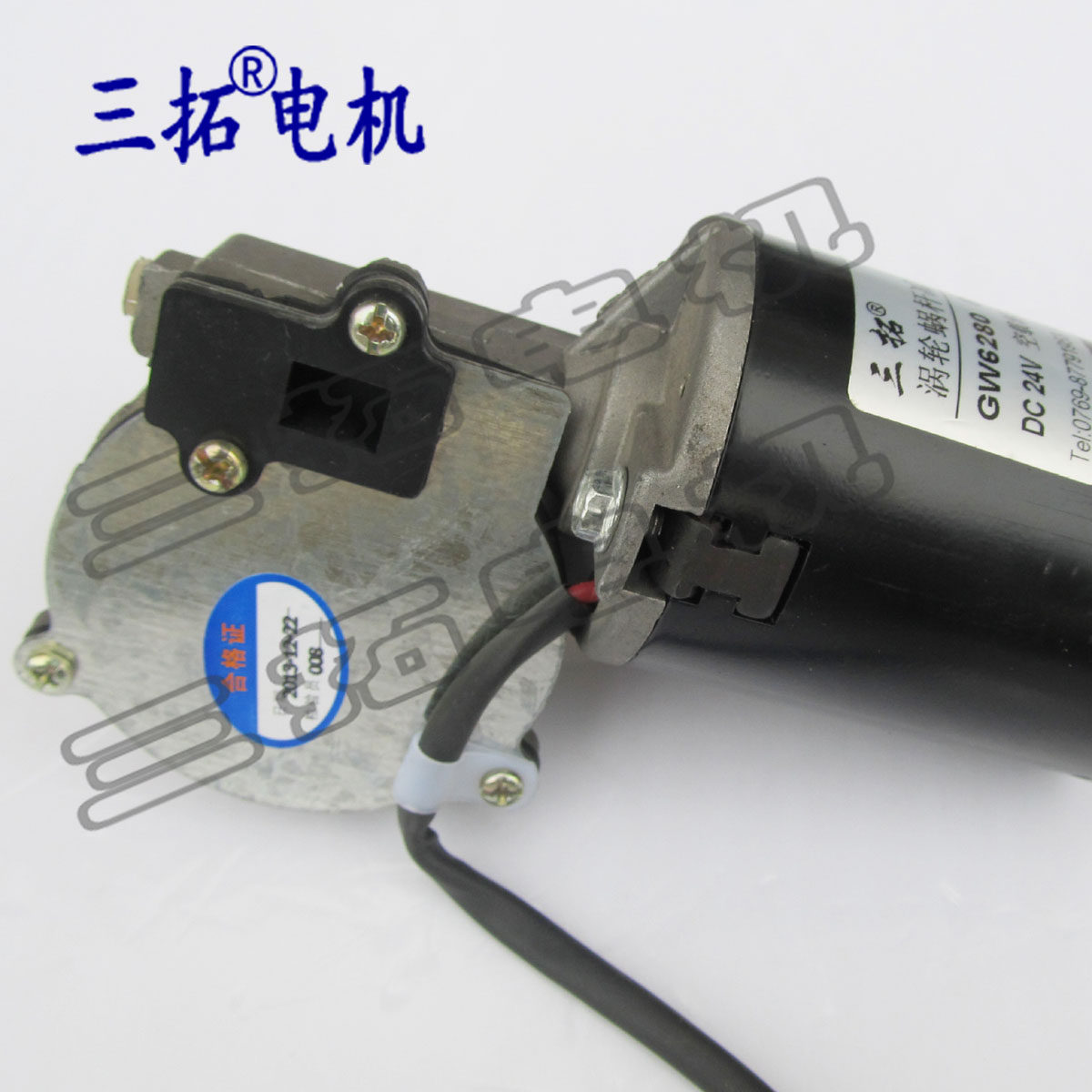

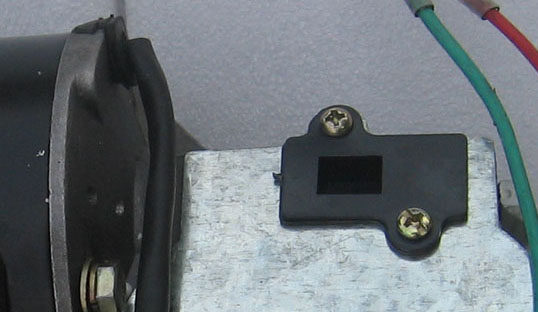

4. Нередукторный концевой вал этого двигателя оснащен магнитом магнитной индукции.На задней стороне редуктора турбины покупатели могут приобрести собственный датчик Холла для измерения скорости высокоскоростного конца для достижения автоматического управления. Расположение смотрите на картинке

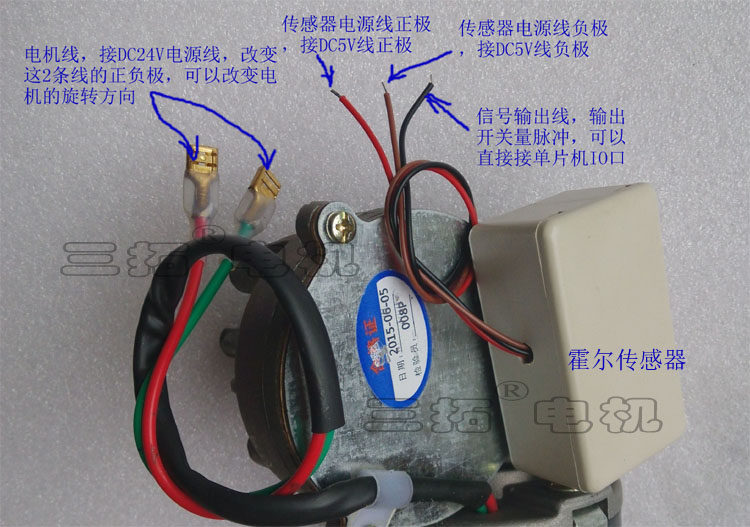

4.1,Этот двигатель может быть оснащен датчиком Холла.Выберите его из категории при покупке.Добавьте двигатель датчика, чтобы вывести импульс. Ось высокой скорости двигателя вращает 1 выходной выход 1 импульс.Соответствующий выходной вал двигателя вращается на 6 градусов; 100 -ретирующая коэффициент восстановления составляет 1:30,Зал3 линиядатчик,красныйКоричневыйчерный,Красная линия соединяет напряжение 5 В, положительные полюсы,КоричневыйЛиния соединяет отрицательный электрод напряжения 5 В, черный выходной сигнал, покупатель может использовать сигнал для добавления механизма управления для обнаружения фактической скорости двигателя и угла вращения выходного вала.
Цвет коробки энкодера имеет две черно -белые модели.
Краткое описание датчика:
1. Основные чипы: LM393, 3144.
2. Рабочее напряжение: DC 5 Вольт
3. Инструкции по выводу сигнала;
4. Допустимый сигнал имеет низкий уровень;
5. Чувствительность может быть скорректирована (утончена);
6. Сумма выходного переключателя платы, вы можете напрямую подключить порт IO отдельной машины;
7. Для измерения скорости двигателя, обнаружения местоположения и других случаев.
Схематическая диаграмма
Мотор используется для схемы барбекю
Ввиду характеристик вышесказанного двигатель замедления турбины широко используется в открывании окон, машинах открытия двери, миниатюрных катящихся машинах и в других случаях.Та же самая серия двигателей Deceleration Turbine Snail Seceleration наш магазин имеет еще одну модель параметров таблицы на выбор:
