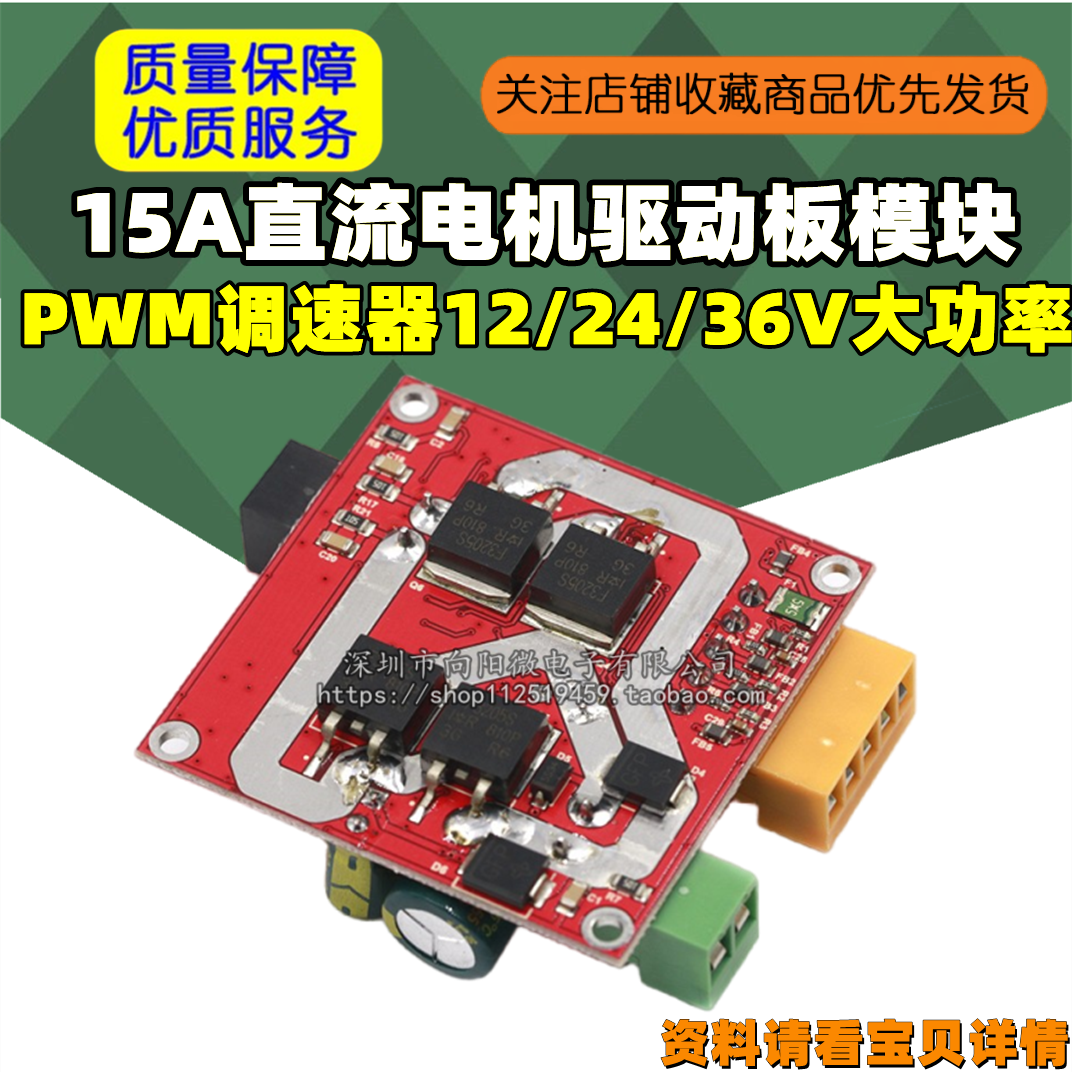

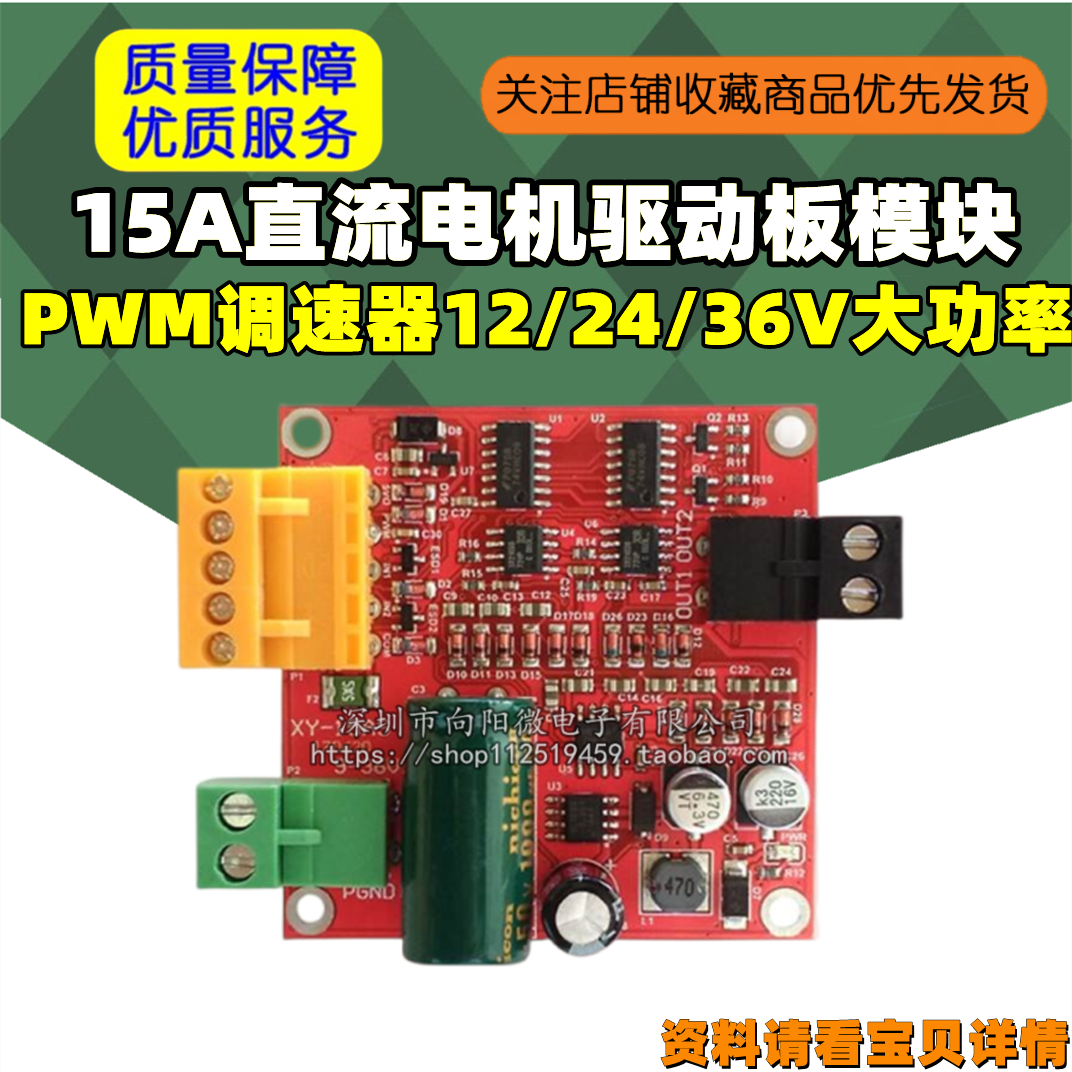

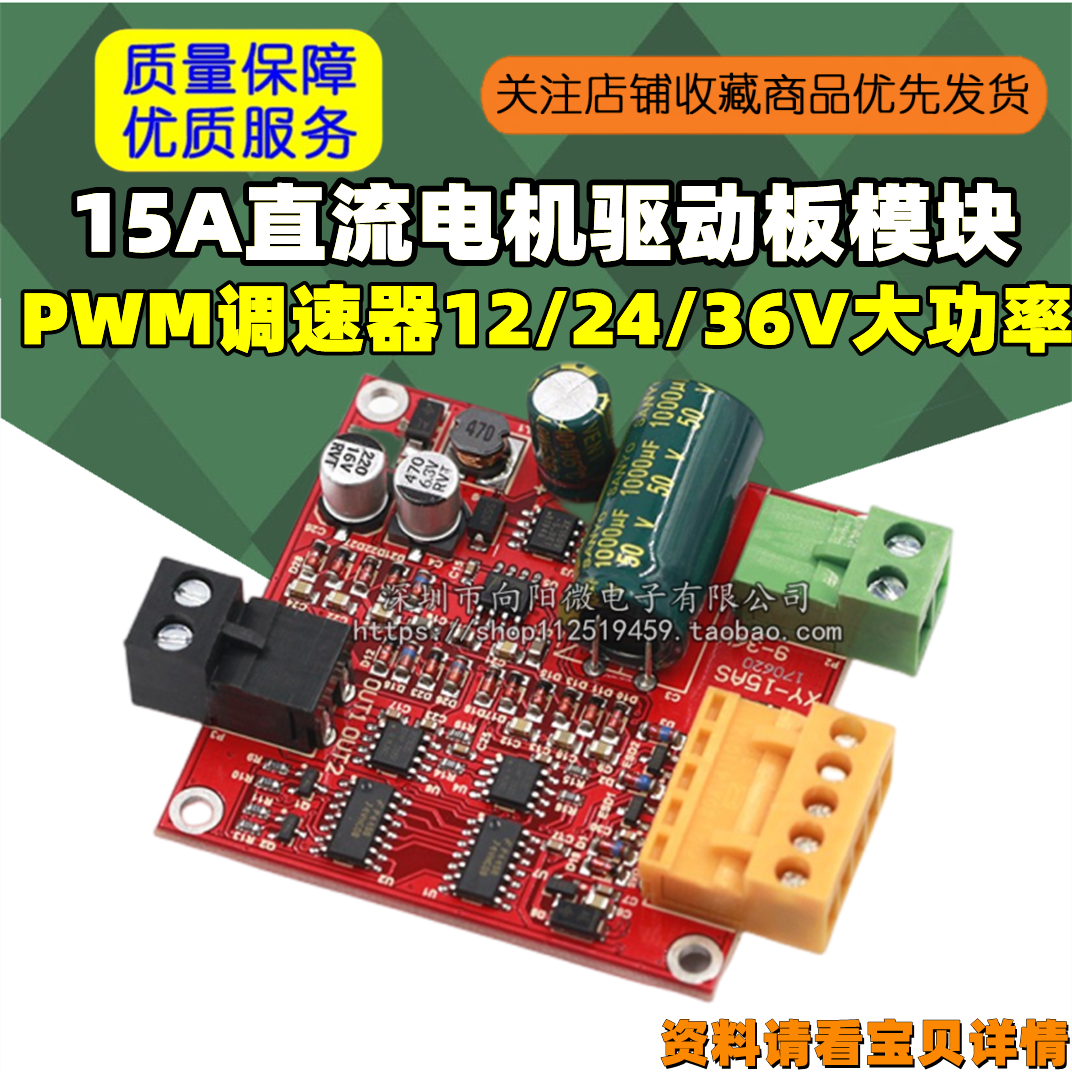

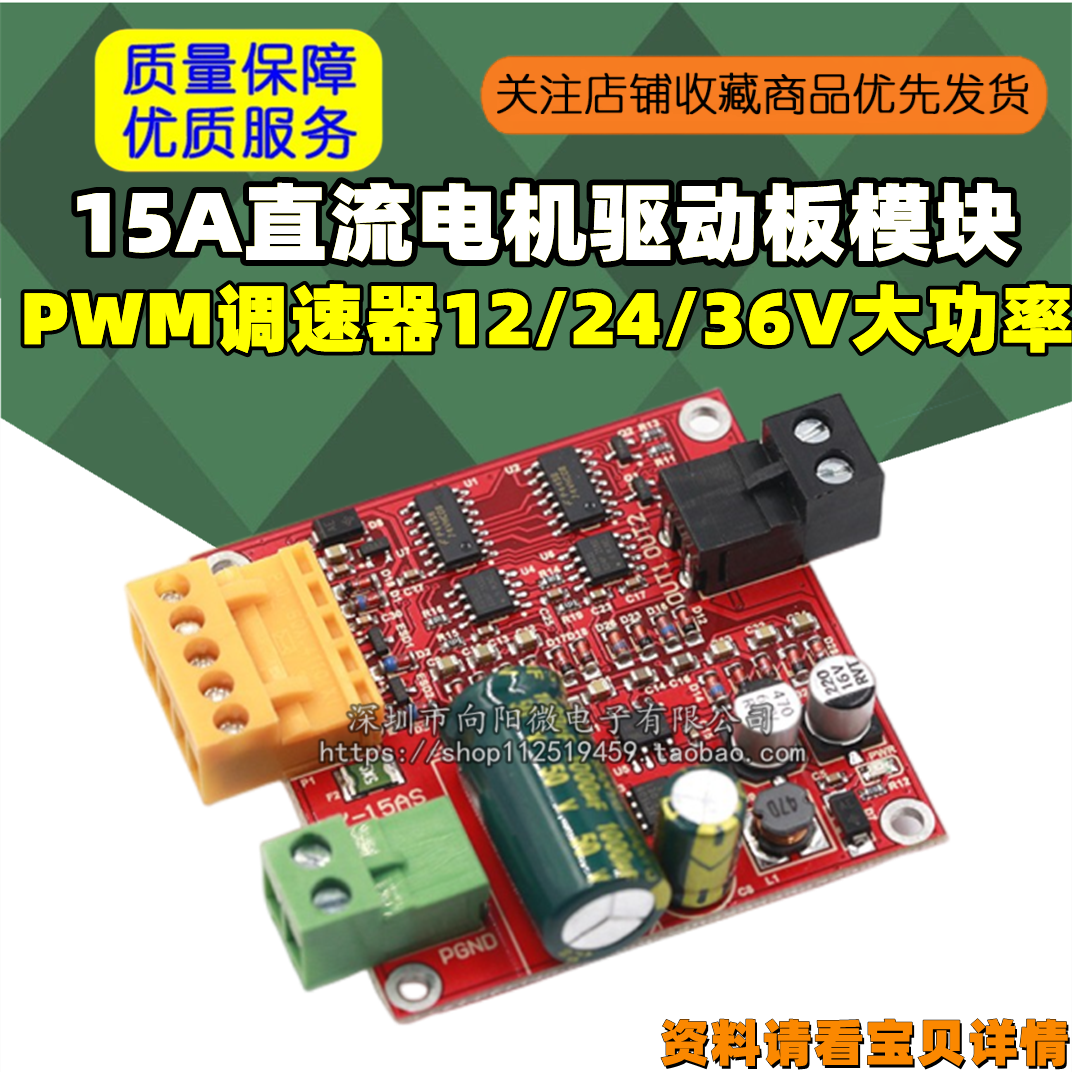

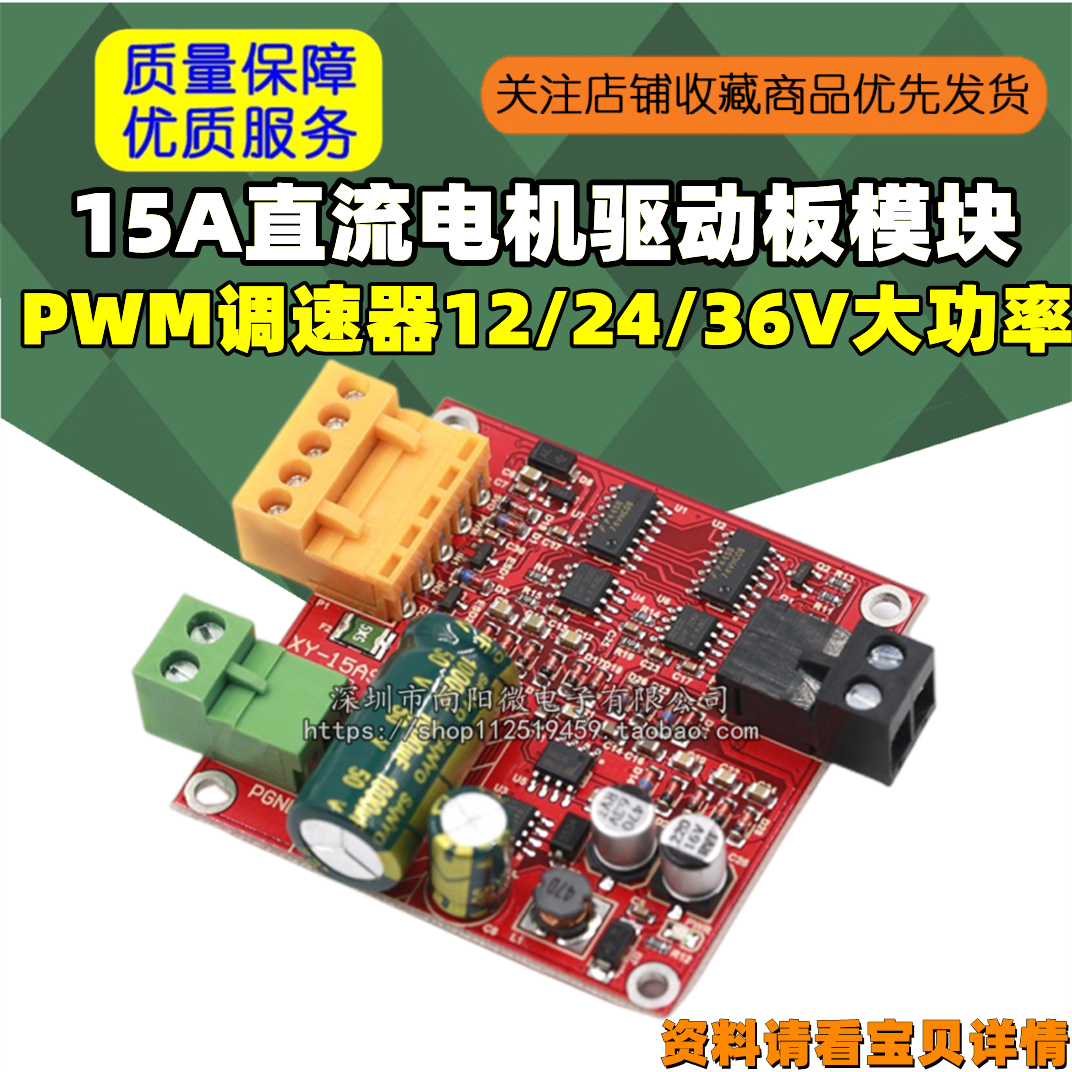

Мотор, промышленный модуль, 24/36, 36v, высокая мощность, 15A
Вес товара: ~0.7 кг. Указан усредненный вес, который может отличаться от фактического. Не включен в цену, оплачивается при получении.
Описание товара
Основные моменты продукта:
1. Продукт промышленного уровня, конструкция, стабильная и надежная, с антистатической цепью, переходной ингибирующей защитой, отсутствием защиты давления, раздела ESD и перенапряжения и т. Д.;
2. Поддерживает широкий диапазон напряжения 9-36 В, непрерывная ток нагрузки 12a (без тепла рассеяния), 15a (простое рассеяние тепла), 20a (толстый тяжелый радиатор);
3. Похоже L298 Логика привода, может управлять регулированием скорости, вперед и назад и тормоза;
4. Полная поддержка ШИМ, вы можете использовать кнопку непосредственно для управления спереди и обратным, ШИМ Рабочий диапазон 0,1%~;
5. Это может быть предоставлено одному машине и другим контроллерам 5V Блок питания с защитой от перерыва 5 В и защитой сигнала доступа.
Логика управления сигналом
Примечание: среди них 0 низкий уровень, 1 - высокий уровень,×Для любого уровня это низкий уровень, когда он приостановлен.
COM - это сигнальная земля, 5vo - это 5 В, который может обеспечить питание 5 В для контроллера и других контроллеров; Управляющий сигнал тормоза (или тормоза).
IN1 | IN2 | PWM | OUT1,OUT2вывод |
0 | 0 | × | тормоз |
1 | 1 | × | Тусоваться |
1 | 0 | 1 | Максимальная скорость |
0 | 1 | 1 | Полное изменение скорости |
1 | 0 | PWM | Положительная регулировка скорости вращения |
0 | 1 | PWM | Скорость обратного тона |
Параметры продукта
1. Напряжение питания 6V-36V (напряжение слишком низкое, ток нагрузки большой и легко повредить модуль, поэтому плата помечена как 9-36 В), источник питания не должен быть подключен или превышен 37 В, В противном случае модуль может быть сожжен.
2. Водитель не выполняет тепловой рассеяние номинального тока 12А. Оцененный ток от 12А до 15А требует простой рассеивания тепла, и для 15А до 20А требуется толстая тепловая рассеяние. (Простое рассеяние тепла - например, размещение 1 -мм теплопроводящей силиконовой прокладки под модулем, а затем прикрепление модуля на стену оборудования с 5 -миллиметровой медной колонкой)
3. Интерфейс управляющего сигнала (Orange) может предоставить пользователям 5 В для внешнего мира. Микроконтроллер не нуждается в обеспечении дополнительной энергии, а ток источника питания составляет 0,5А.
4. Управляющий сигнал высокого уровня напряжения: 2,0 В ~ 5,5 В, совместим с уровнями TTL 3,3 В и 5 В;
Управляющий сигнал низкого уровня напряжения: 0 В ～ 0,8 В, 0 В при подвеске;
Когда напряжение контрольного сигнала составляет 5 В, ток управляющего сигнала 50UA.
5.PWM Допустимый диапазон: 0,1%～;
PWM Диапазон частот сигнала: 0 ~ 100 кГц (рекомендуется 20 кГц);
PWM Небольшая эффективная ширина импульса: 200NS.
6. Рабочая температура -25 ℃ -80 ℃.
7. Размер продукта: 55*55*25 мм (длина, высота ширины).
8. Установите диаметр отверстия: 3 мм.
9. Вес: 38G.
Подходит для моторных параметров:(Пожалуйста, выполните простую рассеяние тепла или толстое тепловое рассеяние в соответствии с параметрами двигателя)
1.Номинальное напряжение36Vмотор
Сделать рейтинг300WНижеИли логотип с рейтингом тока12AследующееДвигатель не должен нагревать тепло в течение длительного времени;
Сделать рейтинг300W~370WИли логотип с рейтингом тока12A~15AМоторНужно сделать простое рассеяние теплаиметь дело с;
Сделать рейтинг370W~500WИли логотип с рейтингом тока15A~20AМоторНужно сделать толстую рассеяние теплаиметь дело с;
2.Номинальное напряжение24Vмотор
Сделать рейтинг200WНижеИли логотип с рейтингом тока12AследующееДвигатель не должен нагревать тепло в течение длительного времени;
Сделать рейтинг200W~250WИли логотип с рейтингом тока12A~15AМоторНужно сделать простое рассеяние теплаиметь дело с;
Сделать рейтинг250W~330WИли логотип с рейтингом тока15A~20AМоторНужно сделать толстую рассеяние теплаиметь дело с;
3.Номинальное напряжение12Vмотор
Сделать рейтинг70WНижеИли логотип с рейтингом тока12AследующееДвигатель не должен нагревать тепло в течение длительного времени;
Сделать рейтинг70W~90WИли логотип с рейтингом тока12A~15AМоторНужно сделать простое рассеяние теплаиметь дело с;
Сделать рейтинг90W~120WИли логотип с рейтингом тока15A~20AМоторНужно сделать толстую рассеяние теплаиметь дело с;
(Этот драйвер не делает излучающий номинальный ток 12a, но рейтинг тока от 12a до 15a должен сделать простое рассеяние тепла, 15a ～ 20a требует густого рассеяния тепла. Номинальная мощность, идентифицированная на двигателе, обычно относится к выходной мощности, учитывая двигатель. Потеря работы, поэтому рассчитайте номинальный ток, поэтому рассчитайте номинальный ток, поэтому рассчитывается номинальный ток. При рассмотрении эффективности двигателя номинальный ток = номинальное мощное напряжение/эффективность).
Как использовать:
1. Используйте одну машину для управления методом проводки вращения двигателя
Сайт мощности однопроизводительного микрокомпьютера подключена к COM модуля привода; сигнал ШИМ штифта ШИМ, подключенного к однополосному микрокомпьютеру для регуляции скорости, или высокий уровень напрямую подключен к скорости . И тормоз; 5VO может обеспечить питание 5 В для однопроизводительных микрокомпьютеров.
2. Используйте только кнопки для управления методом передней и обратной проводки двигателя
PB1 и PB2 - два ключа.Когда PB1 нажимается, а PB2 не нажимается, IN1 - высокий уровень, IN2 - низкий уровень, а двигатель вращается; когда PB2 нажимается и PB1 не нажимается, IN1 - низкий уровень, а IN2 - высокий уровень. ; Когда как PB1, так и PB2 подпрыгивают, как и IN2, и электрические торможения (или тормоза)
3. Метод проводки использования генератора ШИМ для регулировки скорости двигателя
Генератор ШИМ может быть установлен через кнопки, выбирая соотношение частоты и обязанности, и контролируя скорость двигателя; PB1 и PB2 управляют направлением вращения двигателя для двух клавиш. Когда как PB1, так и PB2 засыпаны, двигатель тормозит (двигатель (двигатель является торможным (двигатель (двигатель наносит тормозный или тормозные тормоза (или тормоза.) Государство.
Меры предосторожности:
1. Напряжение питания водителя должно быть 6-36V между.Если напряжение перенапряжение, водитель может быть сожжен после мощности;Рекомендуется подключить предохранитель 20A на источнике питания.
2. При выполнении вперед и обратного переключения лучше всего тормозить выше 0,1, а затем обратить вспять, в противном случае он может повредить привод.
3. Поскольку линия управляющего сигнала хрупкая, во время процесса использования, Любая линия сигнала контрольного сигнала ( Оранжевый терминал проводки) нельзя носить с помощью проводки блока питания или интерфейса двигателя, в противном случае он, вероятно, сжечь водителя, и его трудно восстановить.
4. Когда водитель отключен, не вращайте двигатель быстро, в противном случае электроэнергия, генерируемая двигателем, может сжечь драйвер.Если драйвер должен быстро повернуть двигатель, когда требуется привод, рекомендуется строить реле на границе двигателя водителя, ретрансляционной катушки и мощности драйвера.Таким образом, когда питание отключено, реле отключит соединение между приводом и двигателем.
5. Водитель должен быть подключен к двигателю перед подачей на подачу, в противном случае предохранитель или привод могут быть сгорели.
6. Интерфейс двигателя не должен быть коротким, в противном случае предохранитель или привод могут быть сожжены.
7. Обратите внимание на водителя Не будьте приливаны, не позволяйте компонентам на коротком замыкании приводной платы, не касайтесь булавок и прокладки на компоненте на сенсорной панели рук.
8. Пожалуйста, прочитайте ребенка, чтобы осторожно описать его перед использованием.
