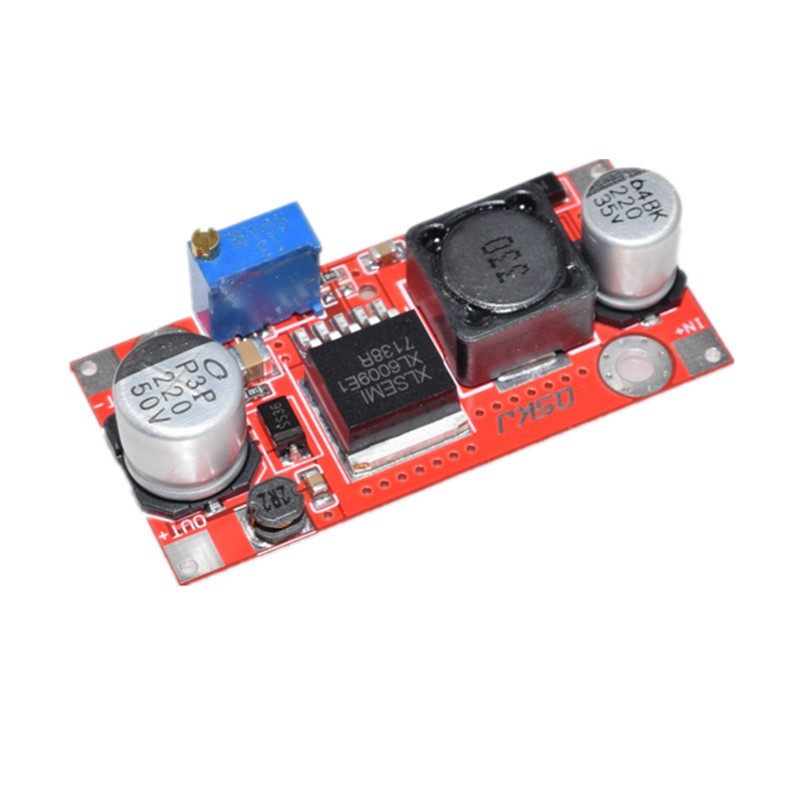

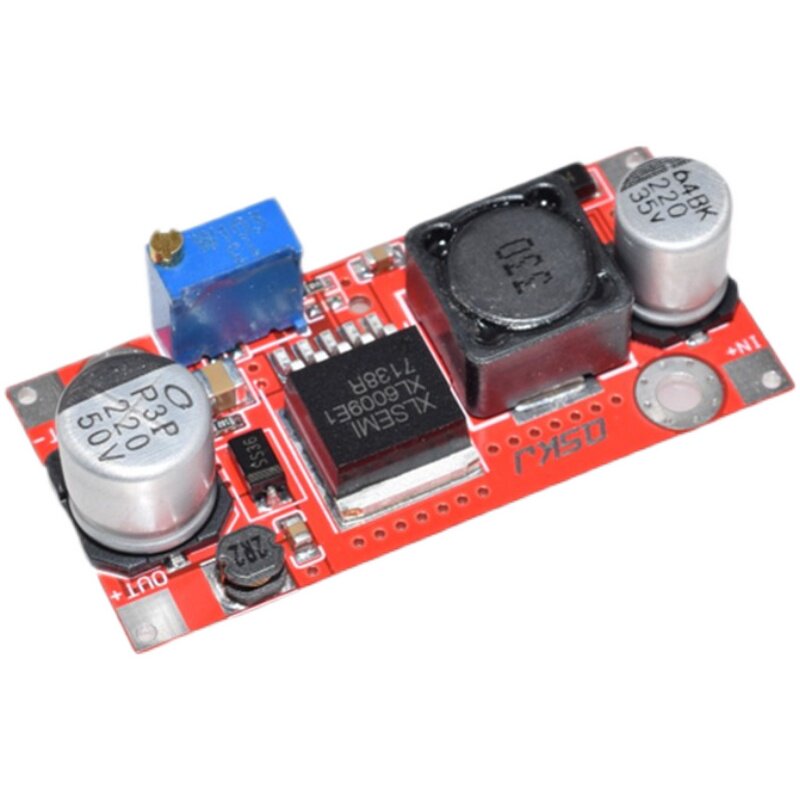

XL6009 DC-DC Регулируемый модуль питания Super LM2577 Высокопроизводительный низкий RIPPLE Включить включение включения
Вес товара: ~0.7 кг. Указан усредненный вес, который может отличаться от фактического. Не включен в цену, оплачивается при получении.
Описание товара
15 Вт модуля модуля включить порт
Размер: 49 (длинный)*23,4 (ширина)*11,4 (высота) мм (исключая потенциометр)
Параметр модуля
Модуль природа: не -изоляционный модуль усиления (Boost)
Входное напряжение: 5-32V
Выходное напряжение: (1) Непрерывное регулируемое (5-50 В)
(2) Фиксированный выход 5 В
Выходной ток: 2.5a (макс)
Входной ток: 4a (макс)
Выходная мощность: естественное охлаждение15 Вт, плюсрадиатор25 Вт (макс)Фактическая сила
Максимальная выходная мощность = входное напряжение*4A*Эффективность преобразования
Вывод Ripple: Вход 12 В вывод 24 0,5A Ripple 30 мВ 20м полосы пропускания
Рабочая Температура:(От -40 ° C до +85 ° C) (температура окружающей среды превышает 40 градусов, уменьшите использование мощности или укрепляйте рассеивание тепла)
Температура полной нагрузки:45 ℃
Частота работы:400khz
Без нагрузки ток:5 В до 12 В 15 мА, 8,4 В до 12 В 7 мА, с 12 В до 24 В 9 мА, с 12 В до 36 В 18 мА, 24 В до 48 В 9 мА, 24 В до 36 В 6 мА.
Привет Елена:±0.5%
Уровень регулировки напряжения:±0.5%
Динамическая скорость отклика:5% 200uS
Сделайте порт управления:иметь,По умолчанию высокий уровень1.4V-VIN (ON)
Защита короткого замыкания:Нет (пожалуйста, введите установку предохранителя или защитную схему)
Введите защиту против коннекции:никто
Метод установки:Можно исправить (3 мм фиксированные отверстия), 2 фиксированных отверстия
Проводка:Сварено и может быть непосредственно сварен на печатной плате после добавления ног
