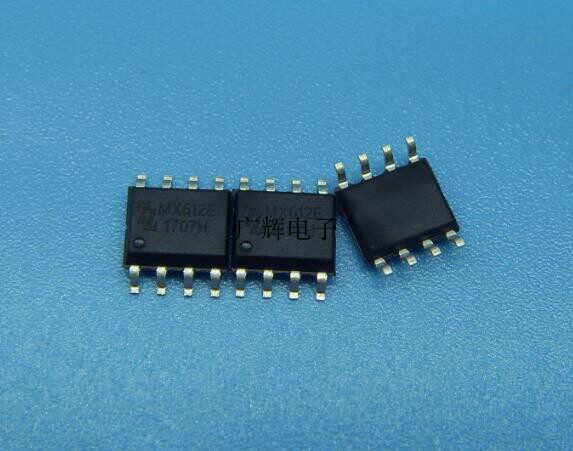

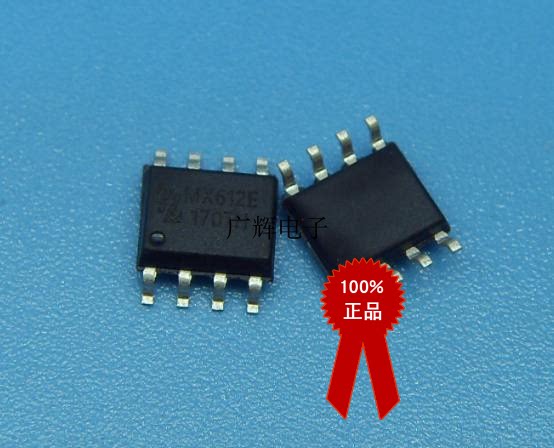

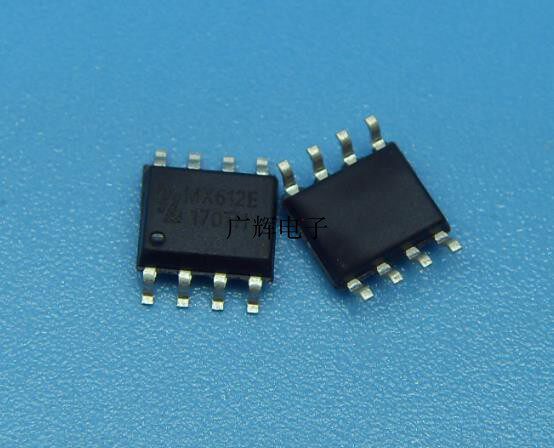

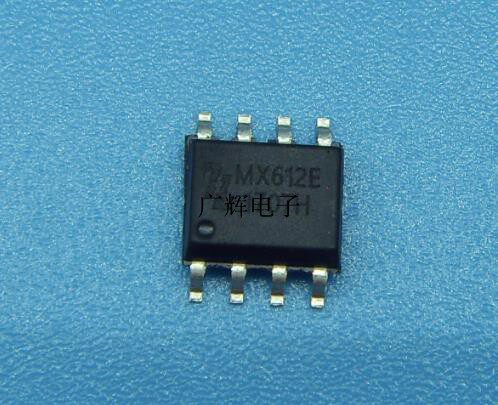

MX612E SOP-8 Zhongkexin Yida H Bridge Motor Drive Chip

Цена: 22руб.    (¥1.2)
Артикул: 572963047134
Доставка по Китаю (НЕ включена в цену):
180 руб. (¥10)

Вес товара: ~0.7 кг. Указан усредненный вес, который может отличаться от фактического. Не включен в цену, оплачивается при получении.

Этот товар на Таобао Описание товара
Продавец:yhcom
Рейтинг:
Всего отзывов:0
Положительных:0
Добавить в корзину
Другие товары этого продавца
¥118руб.
¥28.8518руб.
¥10180руб.
¥24432руб.
  • Информация о товаре
  • Фотографии

MX612E напряжение 2 В-9,6 В максимальный непрерывный ток 1,5a пик 2.5a Motor Driver Chip IC

Есть цепь привода двигателя постоянного тока MX612E

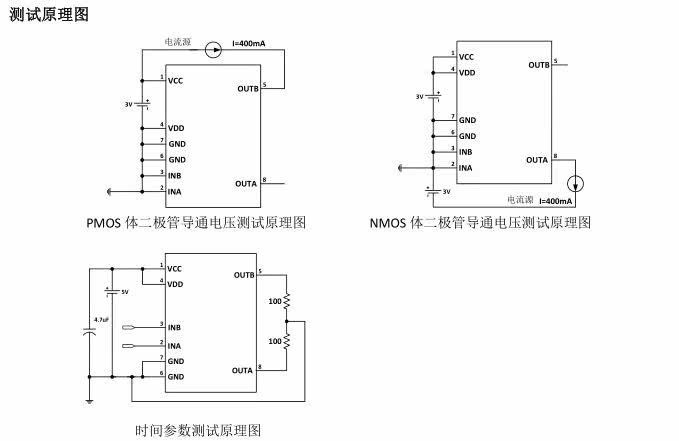

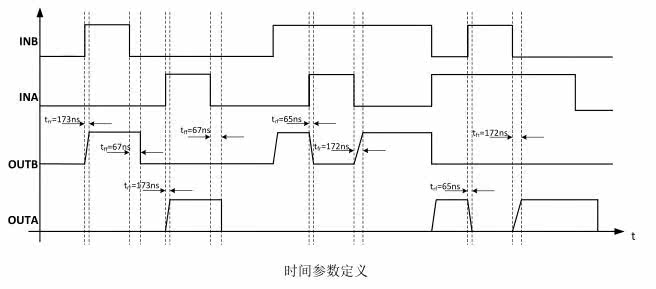

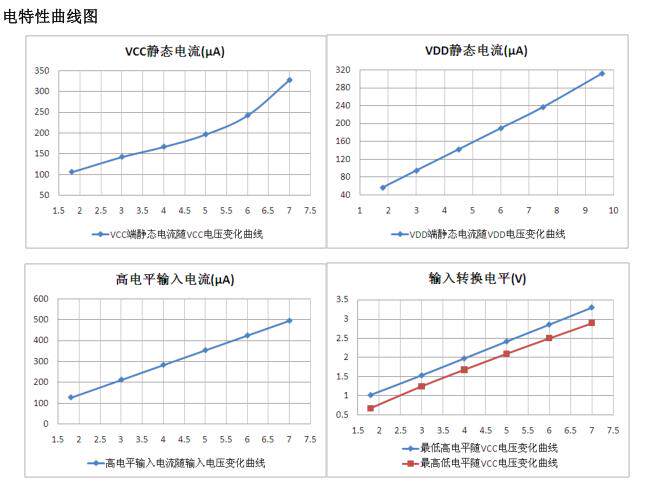

характеристика

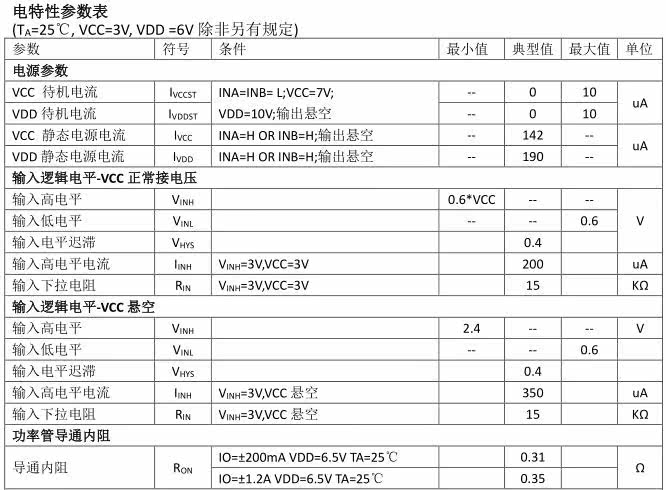

8.5 Низкий ток машины (менее 0,1uA)
8.5 Низкая гидросвещательная пробирка
- Используйте Power Power Tube Process Process Process

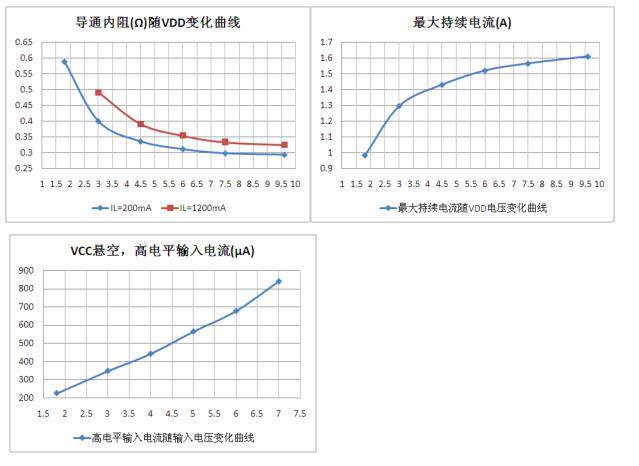

- 1200 мАч -канала Внутреннее сопротивление 0,35 Ом
—— 200 мАч -канала Внутреннее сопротивление 0,31 Ом
8.5 VCC может быть приостановлен в определенных условиях
- Введите минимальное высокое напряжение входного сигнала более 2,4 В.
8.5 Меньший входной ток
- Интегрированный около 15 тысяч до подземного сопротивления
- VCC Нормальное соединение, средний сигнал драйвера 3V 200 UAS проигрывает
Входной ток
- VCC Surved, 3V -сигнал в среднем 350UA входной мощности
поток

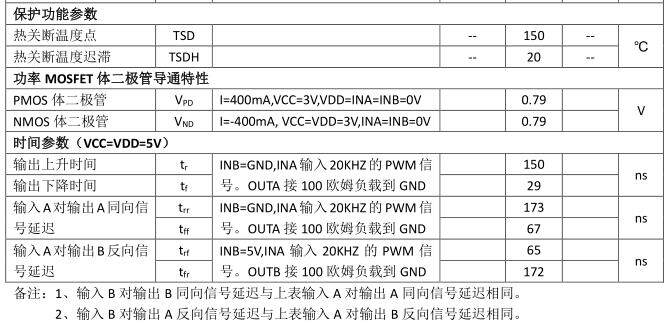

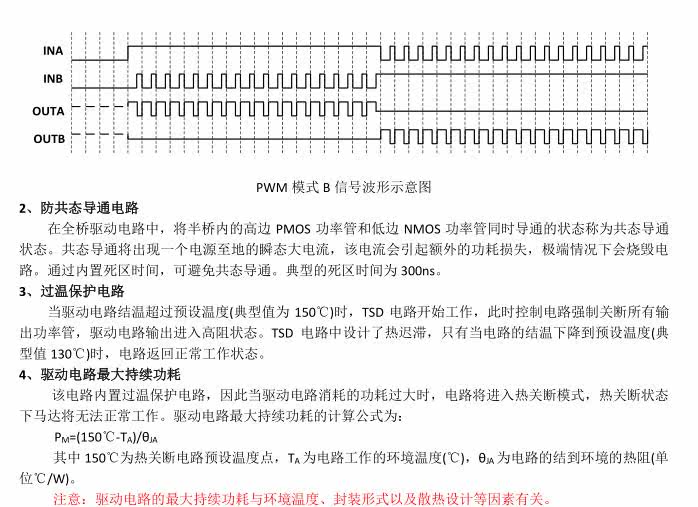

8.5 Встроенная схема защиты перегрева (TSD) с задержкой застойного эффекта
8.5 Антистатический уровень: 3 кВ (HBM)

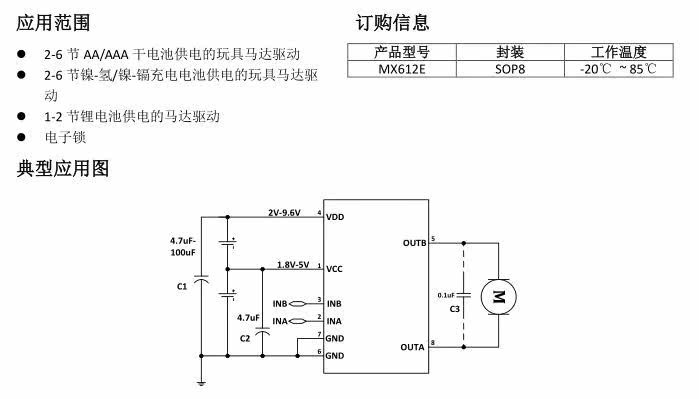

Объем
8.5 Раздел 2-6 Драйвер двигателя игрушечного двигателя AA/AAA Dry Beargin
8.5 2-6 Игрушечное моторное вождение никель-гидрогена/никель-кадмия зарядка питания аккумулятора
двигаться
8.5 1-2 секция питания питания лития батареи

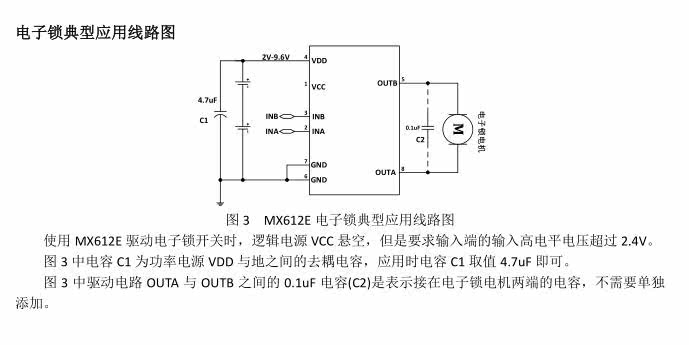

8.5 Электронные замки

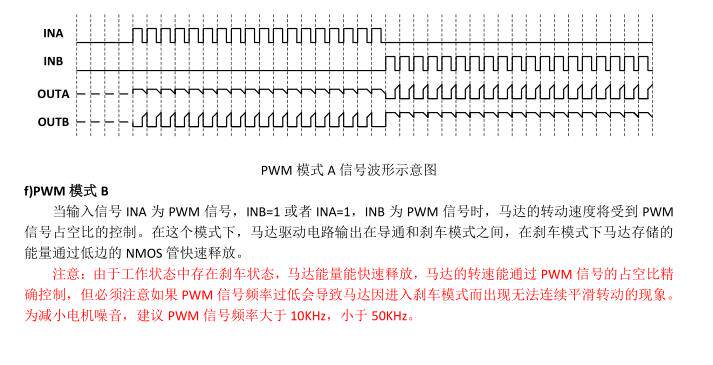

Обзор

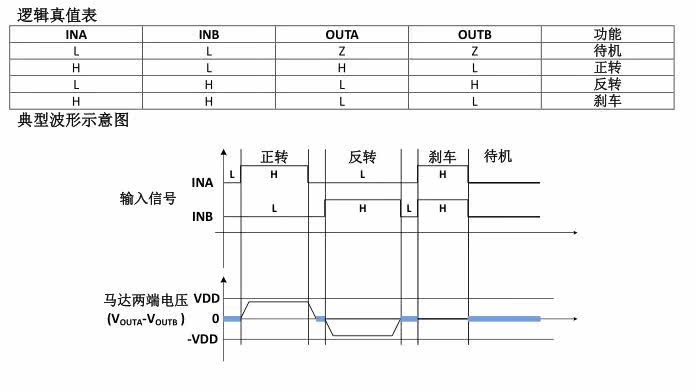

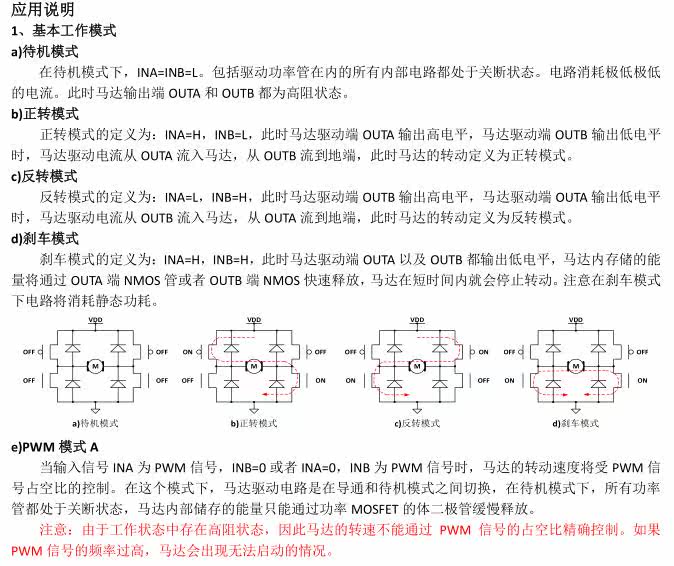

Этот продукт принимает конструкцию конструкции конструкции H -мост, которая принимает высокую надежность
Процесс силовой трубы особенно подходит для эмоциональных нагрузок, таких как катушки вождения, двигатели.

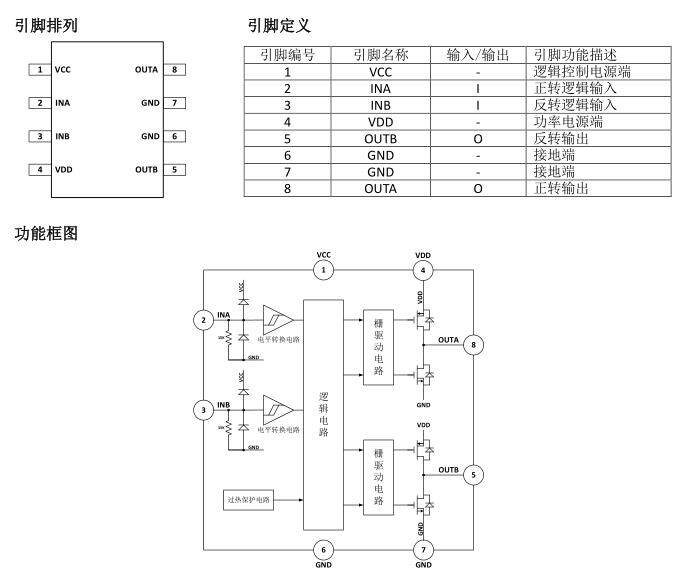

Внутренняя схема интегрированная n -хрональная и P -канала Power Mosfet, работа

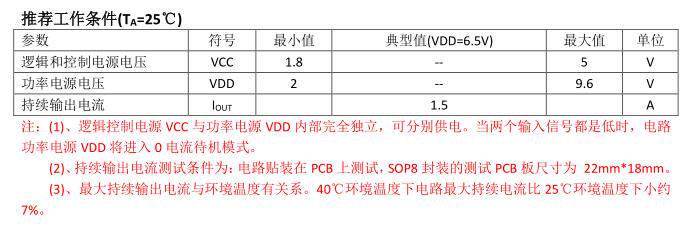

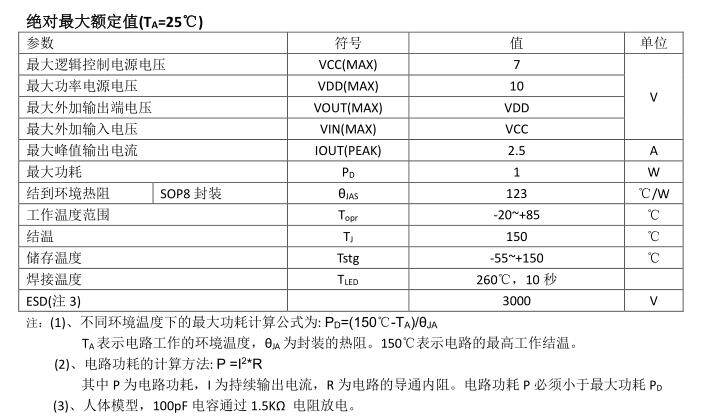

Диапазон напряжений покрывает от 2 В до 9,6 В.27 ℃, VDD = 6,5 В условия
Максимальный непрерывный выходной ток достигает 1,5А, а максимальный пиковой выходной ток достигает
До 2,5а.

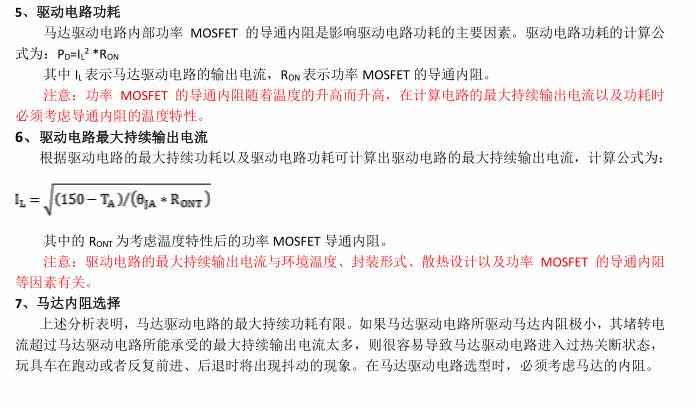

Этот единственный маршрут является мощным устройством, которое само по себе имеет определенное внутреннее сопротивление, схема
Нагревание и ток нагрузки, внутреннее сопротивление силовой трубки и температура окружающей среды
тесно связано.Конструкция схемы имеет схемы обнаружения температуры чипа, реальное время
Следите за внутренним теплом внутри чипа, когда внутренняя температура внутри чипа превышает установленное значение
(Типичное значение 150 ° C), генерирует сигнал турбины силовой трубки, выключите нагрузку
Поток, избегайте температуры, вызванной ненормальным использованием, а затем строить
Пластиковый упаковочный дым, пожар и другие серьезные несчастные случаи по безопасности.Встроенный в чип
Цепь задержки температуры убедитесь, что цепь восстанавливается до безопасной температуры до
Позволяет снова управлять силовой трубкой.

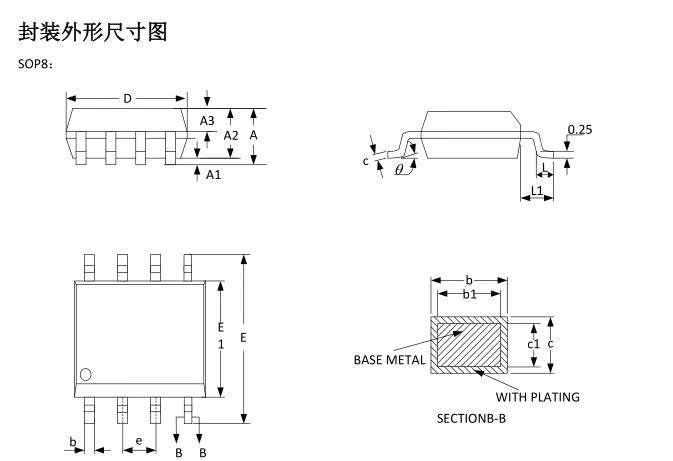

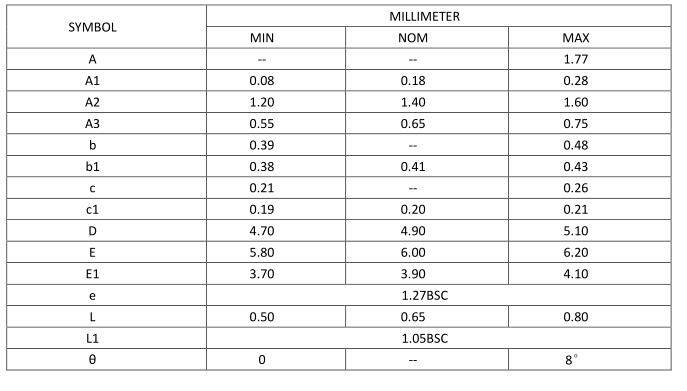

Информация для заказа
Особые предметы внимания

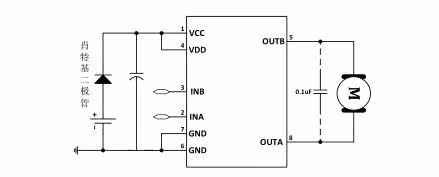

1. Питание и отражение земли
Обратный источник питания цепи на заземляющий проволоку приведет к повреждению цепи, что приведет к дыму пластиковой упаковке.Учитывая конец мощности цепи
Положительный конец диода питания к батарее может предотвратить повреждение цепи, вызванное батареей.Максимум диода мощности Шартки
Непрерывная пропускная способность должна быть больше, чем непрерывный ток, который блокируется двигателем, в противном случае диод Шоттки будет поврежден из -за перегрева.Power Schartki Diode
Напряжение обратного разрушения должно быть больше, чем максимальное напряжение мощности. Если напряжение обратного расщепления слишком мало, когда аккумулятор будет изменен, оно проникнет в диод Шоттки и вызовет сжигание

2. Питание питания VDD Counter -Coupling Concacitor (C1)

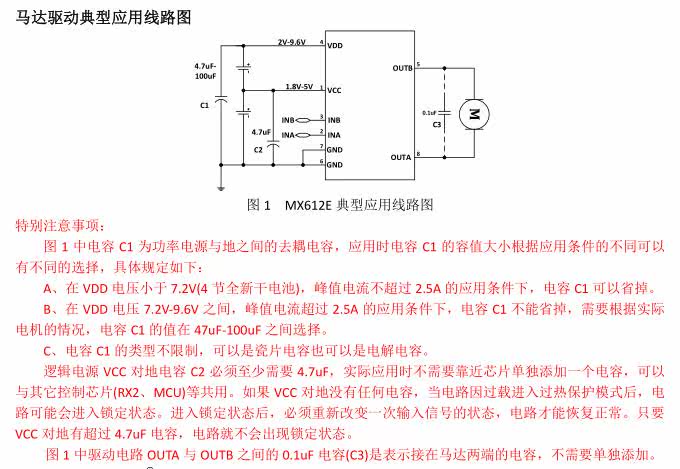

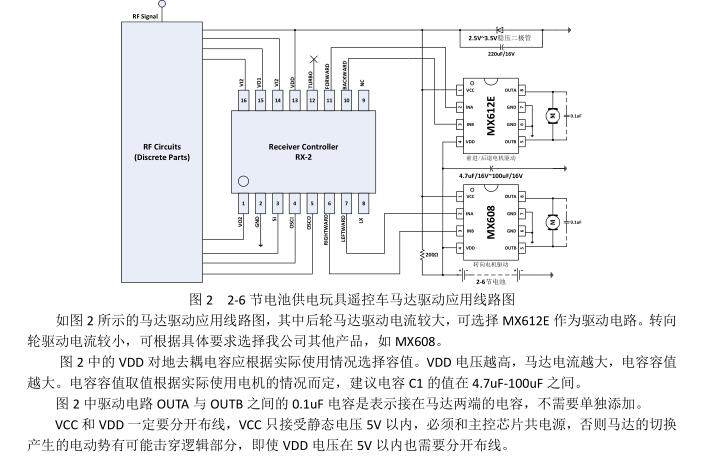

Приводная цепь требует питания питания VDD до земной развязки емкости C1 (эталонный маршрут применения Рисунок 1) В основном имеет две функции: 1), поглощающий двигатель
Энергия, выделяемая для источника питания, стабилизируя напряжение питания и избегайте проникновения схемы путем перенапряжения; 2), начинается с двигателя или быстро поверните и переключайте
Мгновенно, двигателю нужен большой ток, чтобы быстро начать.Поскольку скорость отклика аккумулятора и длинное подключение, его часто не разрешают выходить на мгновенный мгновенный
Большой ток состояния, в настоящее время, ему необходимо полагаться на конденсатор хранения энергии вблизи схемы двигателя, чтобы освободить переходный большой ток.
В соответствии с характеристиками накопления энергии конденсатора, чем большее значение емкости, тем меньше колебания напряжения в одно и то же время, поэтому условия применения высокого напряжения и большой ток
Ниже рекомендуемого значения конденсатора C1 в соответствии с фактическим использованием двигателя рекомендуется, чтобы значение конденсатора C1 составляло между 4,7 UF-100 UF.
3. Защита от электричества
Входной/выходной порт схемы использует устройство CMOS, которое чувствительно к статическому разряду.Хотя дизайн имеет электростатическую защиту, он транспортирует и упаковывает
Антистатические меры должны быть приняты в процессе установки, обработки и хранения, особенно в процессе обработки, следует сосредоточиться на антистатическом электричестве.
4. Вывод короткий циркур
При нормальной работе, выходной конец схемы высокого уровня возникает, когда на обоих концах Outa и Outb происходит короткий замыкание или заземляющий провод или короткий замыкание.
Благодаря великолепному току генерируется большое энергопотребление, и перегрев цепь поворота внутри схемы волос используется для защиты цепи, которая не сгорела.Но из -за
Схема тепловой защиты только обнаруживает температуру и не обнаруживает переходного тока схемы. Выход тока чрезвычайно велик, когда воздух является коротким циркой, что может легко вызвать повреждение цепи.
Избегайте коротких связей на земле при использовании.Добавление текущих ограниченных мер, чтобы избежать аналогичного повреждения во время тестирования.
5. Вывод короткоцированной для источника питания
При нормальной работе цепь будет повреждена, когда происходит выходной выход низкого уровня схемы и источник питания.
6
При нормальной работе, когда нагрузочный двигатель движущей цепи блокируется, если транспортный ток превышает максимальную непрерывную электричество приводной цепи
Потоковая трансляция введет режим защиты перегрева, чтобы предотвратить повреждение цепи.Однако, если ток блокировки намного больше, чем максимальный ток пика, цепь с большей вероятностью повреждает
плохой.
7. Пиковой ток превышает номинальное значение
Когда он близок к или превышает максимальное рабочее напряжение, а пиковый ток превышает абсолютный максимальный пиковой ток, это также вызовет сжигание чипа.

Есть таблицы выбора для двигателя постоянного тока

продукт

модель

Инкапсулировать

форма

Работа

температура

Работа

Напряжение

максимум

Непрерывный ток

максимум

Пиковой ток

температура

Защищать

Перегрузка

Защищать

Примечание/Типичное применение

Одиночные каналы с низким напряжением

MX113

SOT23-6

-20℃~85℃

2V~8V

1.0A

1.5A

√

X













5VОбъектив сетевой камерыIR-CUTводить машину

MX116

SOT23-6

-20℃~85℃

2.5V~5V

0.5A

0.8A

√

X

MX116L

SOT23-6

-20℃~85℃

2V~8V

1.0A

1.5A

√

X

MX608E

SOP8

-20℃~85℃

2V~9.6V

1.0A

1.5A

√

X

MX608L

SOP8

-20℃~85℃

2V~8V

1.0A

1.5A

√

X

MX615B

SOP8

-20℃~85℃

2V~9.6V

1.7A

3.0A

√

√

MX618

DIP8

-20℃~85℃

2V~9.6V

2.2A

3.5A

√

X

MX620B

ESOP8

-20℃~85℃

2V~9.6V

2.0A

3.5A

√

√

MX622A

SOP16

-20℃~85℃

2V~9.6V

2.0A

3.5A

√

X

MX622B

SOP16

-20℃~85℃

2V~9.6V

2.0A

3.5A

√

√

MX625A

ESOP16

-20℃~85℃

2V~9.6V

2.3A

4.5A

√

X

MX625B

ESOP16

-20℃~85℃

2V~9.6V

2.3A

4.5A

√

√

MX630B

ESOP8

-20℃~85℃

2V~9.6V

2.7A

6.0A

√

√

Одноканальный диск DC с высоким напряжением имеет двигатель DC

MX115

SOT23-6

-20 ℃ ~ 85 ℃

4.5V~15V

0.1A

0.5A

X

X

12V/5VМониторинг объектива камерыIR-CUTводить машину

MX6208

SOP8

-20 ℃ ~ 85 ℃

4.5V~15V

0.1A

0.5A

X

X

MX1806

SOP8

-20 ℃ ~ 85 ℃

4.5V~15V

0.3A

0.8A

√

X

MX300H

SOP8



-20 ℃ ~ 85 ℃

8V~18V

0.5A



1.5A

√

X

DC вентилятор встряхивает синхронный моторный привод с головой

Домашнее прибор DC Motor Drive

ESOP8

-20 ℃ ~ 85 ℃

8V~18V

0.5A



1.5A

√

X

MX300HB

SOP8



-20 ℃ ~ 85 ℃

8V~18V

0.6A



1.5A

√

√

ESOP8

-20 ℃ ~ 85 ℃

8V~18V

0.7A

1.5A

√

√

MX500H

SOP8



-20 ℃ ~ 85 ℃

8V~28V

0.55A



1.5A

√

X

ESOP8

-20 ℃ ~ 85 ℃

8V~28V

0.75A



1.5A

√

X

MX500HB

SOP8



-20 ℃ ~ 85 ℃

8V~32V

0.65A



1.5A

√

√

ESOP8

-20 ℃ ~ 85 ℃

8V~32V

0.75A

1.5A

√

√

MX1614

SOP8

-20 ℃ ~ 85 ℃

4V~16V

1.4A



3.0A

√

√

12VПрименение машины для кисти постоянного тока

ESOP8

-20 ℃ ~ 85 ℃

4V~16V

1.6A



3.0A

√

√

Двойной канал с низким напряжением имеет моторный привод щетки

MX1208

SOP16

-20℃~85℃

2V~9.6V

CH1:1.2A CH2:0.8A

CH1:2.0A CH2:1.5A

√

X

1А такжеCH1иCH2Два независимых канала моторного привода указаны.

2Текущие значения, перечисленные в таблице, являются максимальными значениями непрерывного тока при работе одновременно.

3Поле приложения: электрические игрушки

MX1212

SOP16

-20℃~85℃

2V~9.6V

CH1:1.2A CH2:1.2A

CH1:2.5A CH2:2.5A

√

X

MX1508

SOP16

-20℃~85℃

2V~9.6V

CH1:1.5A CH2:0.8A

CH1:2.5A CH2:1.5A

√

X

MX1508L

SOP16

-20℃~85℃

2V~8V

CH1:1.5A CH2:0.8A

CH1:2.5A CH2:1.5A

√

X

MX1515

DIP16

-20℃~85℃

2V~9.6V

CH1:1.4A CH2:1.4A

CH1:2.5A CH2:2.5A

√

X

MX1616

SOP16

-20℃~85℃

2V~9.6V

CH1:1.3A CH2:1.3A

CH1:2.5A CH2:2.5A

√

X

MX1616L

SOP16

-20℃~85℃

2V~8V

CH1:1.3A CH2:1.3A

CH1:2.5A CH2:2.5A

√

X

MX1919

DIP16

-20℃~85℃

2V~9.6V

CH1:1.5A CH2:1.5A

CH1:3.0A CH2:3.0A

√

X

MX1919L

DIP16

-20℃~85℃

2V~8V

CH1:1.5A CH2:1.5A

CH1:3.0A CH2:3.0A

√

X

MX2020B

ESOP16

-20 ℃ ~ 85 ℃

2V~9.6V

CH1:1.8ACH2:1.8A

CH1:3.5ACH2:3.5A

√

√

MX3901

DFN12

-20 ℃ ~ 85 ℃

2V~9.6V

CH1:1.0ACH2:1.0A

CH1:2.5ACH2:2.5A

√

X

Lee -Shot Focal Delline Draving Driver Driver

С низким содержанием двойного канала одноразового моторного привода ротора

MX607

SOT23-6

-20℃~85℃

1V~9.6V

CH1:0.2A CH2:0.6A

CH1:0.5A CH2:1.1A

√

X

Электрометр и двигатель с измерителем артериального давления





MX113A

SOT23-6

-20℃~85℃

2V~7V

0.65A

1.2A

√

X

5VОбъектив сетевой камерыIR-CUTводить машину

MX3902

DFN12

-20 ℃ ~ 85 ℃

2V~7V

650mA*2

1.3A*2

√

X

Lee -Shot Focal Delline Draving Driver Driver

MX605L

SOP8

-20℃~85℃

2V~7V

0.7A

1.3A

√

X

12V/5VМониторинг объектива камерыIR-CUTводить машину

MX08E

SOP8

-20℃~85℃

2V~9.6V

1.0A

1.5A

√

X

MX612E

SOP8

-20℃~85℃

2V~9.6V

1.4A

2.5A

√

X

MX3212B

SOP8

-20 ℃ ~ 85 ℃

4V~16V

1.4A

3.0A

√

√

MX630B

ESOP8

-20℃~85℃

2V~9.6V

3.0A

6.0A

√

√
