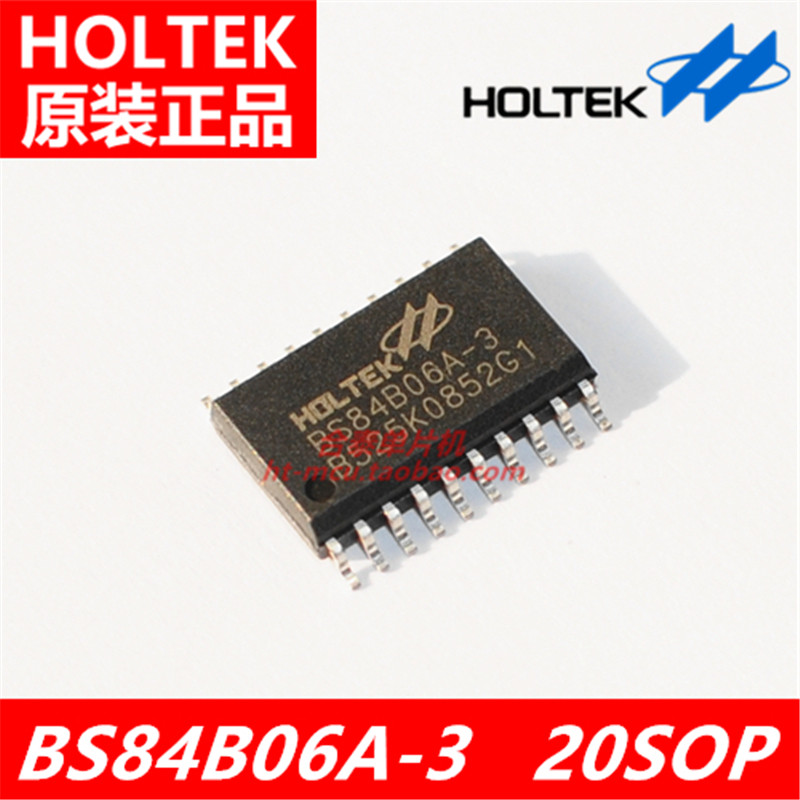

Heutai Original BS84B06A-3 20SOP 6-ключ-емкостная сенсорная кнопка AD-типа.
Вес товара: ~0.7 кг. Указан усредненный вес, который может отличаться от фактического. Не включен в цену, оплачивается при получении.
Описание товара
| Part No. | Internal Clock | VDD | System Clock | Program Memory | Data Memory | Data EEPROM | I/O | 8-bit Timer | A/D | Time Base | Touch Key | High Current LED Output | SPI/ I²C | LVR | Stack | Package |
| BS84B06A-3 | 8MHz 12MHz 16MHz | 2.7v~ 5.5V | 8MHz~ 16MHz | 3Kx16 | 288x8 | 64x8 | 18 | 1 | 12-bitx4 | 1 | 6 | 18 | 1 | 2.55V | 6 | 16NSOP 20SOP/DIP |
| BS84B08A-3 | 8MHz 12MHz 16MHz | 2.7V~ 5.5V | 8MHz~ 16MHz | 3Kx16 | 288x8 | 64x8 | 22 | 1 | 12-bitx8 | 1 | 8 | 22 | 1 | 2.55V | 6 | 16NSOP/SSOP 20/24SOP/SSOP |
| BS84C12A-3 | 8MHz 12MHz 16MHz | 2.7v~ 5.5V | 8MHz~ 16MHz | 4Kx16 | 384x8 | 64x8 | 26 | 1 | 12-bitx8 | 1 | 12 | 26 | 1 | 2.55V | 6 | 20/24/28 SOP/SSOP |
BS84B06A-3-WITH Светодиодный привод Функция A/D Touch Flash Flash Однохип-микрокомпьютер
Обзор
Одиночная машина представляет собой отдельный микрокомпьютер типа Flash -типа с 8 -битным набором инструкций с 8 -битом, и имеет полностью интегрированную функцию сенсорной кнопки.Функция внутренней сенсорной кнопки и флэш -память могут быть запрограммированы с несколькими функциями программирования, чтобы предоставить пользователям надежный и простой способ реализации выполнения функций Touch -Button в продукте приложения.
С точки зрения характеристик моделирования, эта единая машина содержит многоканальный 12 -бит A/D преобразователь.С точки зрения функций защиты, он включает в себя характеристики внутренней защиты, такие как таймер собаки внутренних часов и сброс низкого напряжения. Кроме того, превосходные антиинтерференциальные и защитные характеристики ESD, гарантируйте, что односторонняя машина выполняется надежно под суровым электромагнитным интерференционная среда.
Прикосновение кнопки Touch полностью интегрировано в одноцеплементный микрокомпьютер с одной -зип, и функция сенсорной кнопки может быть достигнута без внешних компонентов.С точки зрения памяти, в дополнение к памяти флэш -программы, она также включает в себя память EEPROM, которая может использоваться в качестве памяти данных RAM и память EEPROM, которую можно использовать для хранения последовательных номеров и данных калибровки.
Полная система осцилляторов встроена в этой однополушной машине, которая обеспечивает варианты функции осциллятора с высокой скоростью и низкой скоростью без периферических компонентов.Возможность динамического переключения между различными рабочими режимами предоставляет пользователям возможность оптимизировать работу однопользовательской машины и уменьшить энергопотребление.Полный SPI и я в этой однократной машине2Функция C предоставляет дизайнерам интерфейс, который легко общаться с внешним оборудованием.Кроме того, ввод -ввод с использованием других характеристик, таких как гибкость, функция времени/ счетчика и и т. Д., Дополнительные улучшения функциональности и гибкости устройства.
Этот прикосновение -тока одноразовый микрокомпьютер может широко использоваться в различных продуктах, таких как электронные измерительные приборы, бытовые электрические устройства, электронные инструменты управления и т. Д.
характеристика Характеристика процессора
Периферические характеристики
|
Holtek запускает BS84B06A-3 последнего поколения Flash Touch Single Machine
После BS84B08A-3 Холтек снова запустил новое поколение встроенного светодиода Flash Touch MCU BS84B06A-3, поддерживает до 6 сенсорных кнопок. В дополнение к поддержанию преимуществ предыдущего поколения, оно также больше экономит мощность, чем MCU предыдущего поколения. Скорость обновления обнаружения сенсорных Вмешательство лучше.Встроенный светодиодный драйвер имеет 4 -стабильное управление выходом тока. Он может напрямую нажимать светодиод без необходимости в заглушке -текущем сопротивлении или триоде, что значительно упрощает детали применения продукта и снижает затраты. Сущность. BS84B06A-3 12-битный ADC встроенный 4 канала могут быть применены к температуре или другим сигналам напряжения, такие как электрические чайники с контролем температуры, электрические керамические печи, шкафы из красного вина, шкафы дезинфекции, электрические духочки, ланча и т. д. продукт. BS84B06A-3 также поддерживает I в то же время2Интерфейс C / SPI может быть использован в качестве основного управляющего IC. Он также может использоваться для обнаружения сигнала обнаружения или температуры / напряжения основного управления MCU.

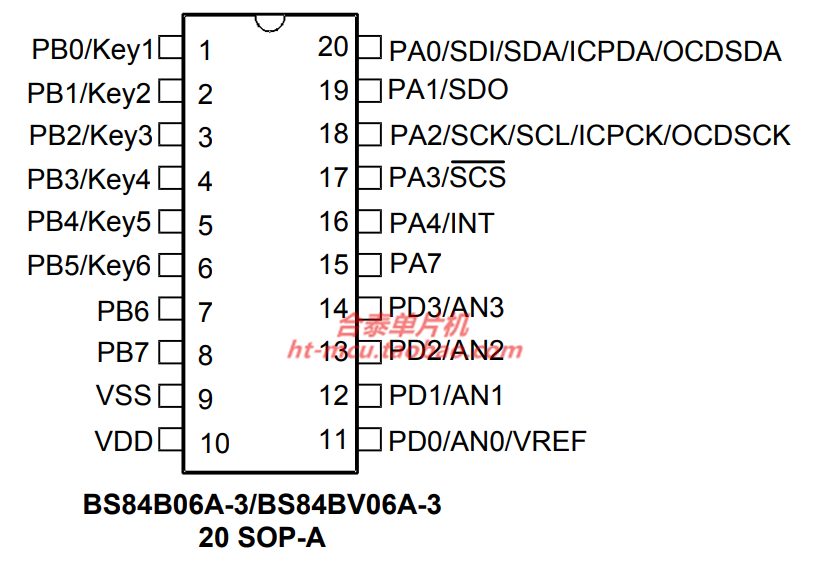

Этот продукт обладает высокими характеристиками шума других 8-битных MCU Holtek. Функции наблюдения за собаками (сторожевым псом) и LVR используются для расширения возможностей анти-защиты MCU. На стадии разработки продукта E-Link также оснащен Специальные OCD (On Chip Debug Support) Architecture MCU и новая платформа разработки ключей Touch с использованием простой и быстрой разработки новых продуктов. BS84B06A-3 предлагает три типа инкапсуляции: 16-контактный NSOP, 20-контактный SOP и 20-контактный падение.
