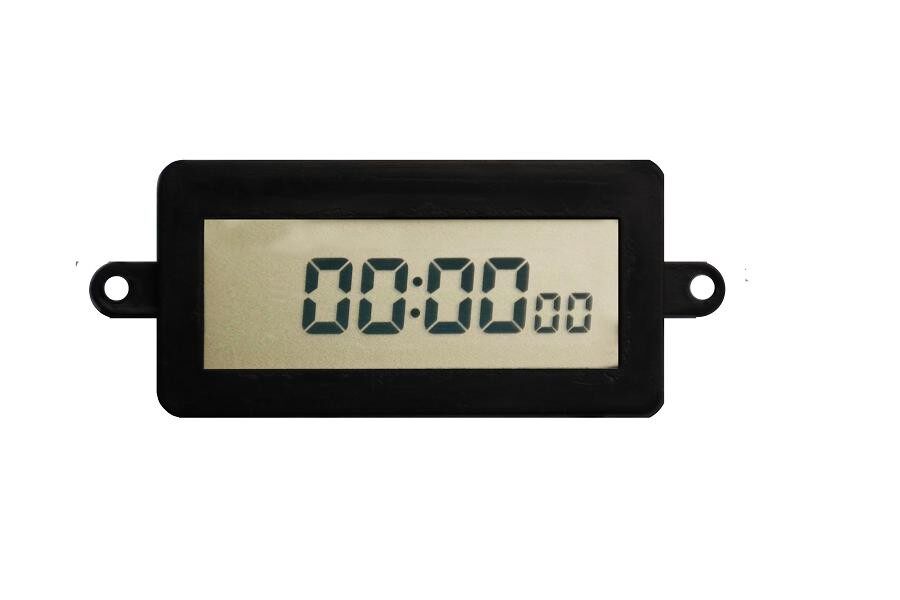

PJ-65 Трехсторонний модуль управления временем/модуль времени (18 открытых 18 уровней)
Вес товара: ~0.7 кг. Указан усредненный вес, который может отличаться от фактического. Не включен в цену, оплачивается при получении.
Описание товара
- PJ-65 английская версия
- PJ-65 Китайская версия
| Технические характеристики: | PJ-65 английская версия, PJ-65 Китайская версия |
PJ-65Модуль управления временем микрокомпьютера,Включено в китайскийLCDОтображение и32768HzСхема колебаний имеет следующие преимущества и характеристики:
1. Делиться18открыть18Ресурсы с настройкой времени, свободно выделяют и устанавливают наA,B,CПойти три пути;
2 Добавьте функцию Total Clear для настройки времени (то есть отмените все время), чтобы облегчить работу пользователя.
3Увеличенная противоположная возможность, используйте сторожевой пейзаж, обнаружение напряжения, исправление ошибок памяти и другие меры.
4Умная ручная блокировка клавиатуры, чтобы не допустить, чтобы не связанный персонал был злонамеренно и незаконно изменяет программы времени
5.Каждый канал может достигать разных времени каждый день в течение недели, а управление циклами основано на неделе или днях;

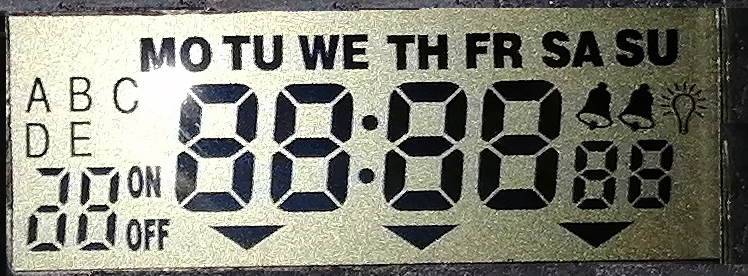

3.Когда время включено,LCDЕсть "на экране"
«Символ -дисплей - это выходной индикатор; когда время закрыто».Символ исчезает.
6．Выходной порт модуля и периферийныйpcbЕсть два варианта для подключающих плат: большое соединение или подключение к прокладке илиSIPМетод подключения кабеля
Один основной технический индикатор
1.Рабочее напряжение:3VПредметы2.Потребление тока покоя: меньше или равно30uAПредметы3.Кристаллическая частота:32768Hz 4.Рабочая Температура:-20Тратить~ +60Тратить
5.температура хранения:-25Тратить~+80Степень; 6Ошибка времени: +-0.5Второй/небо; 7．ВЫХОДНЫЙ ПАРТНЫЙ ПАРТНЫЙ ТОРК:2mAПредметы

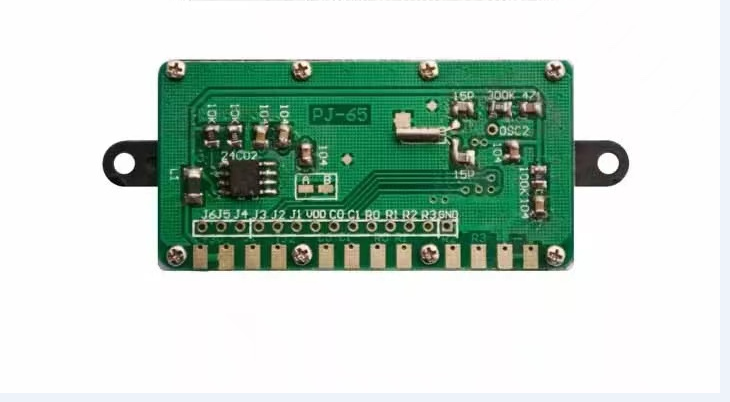

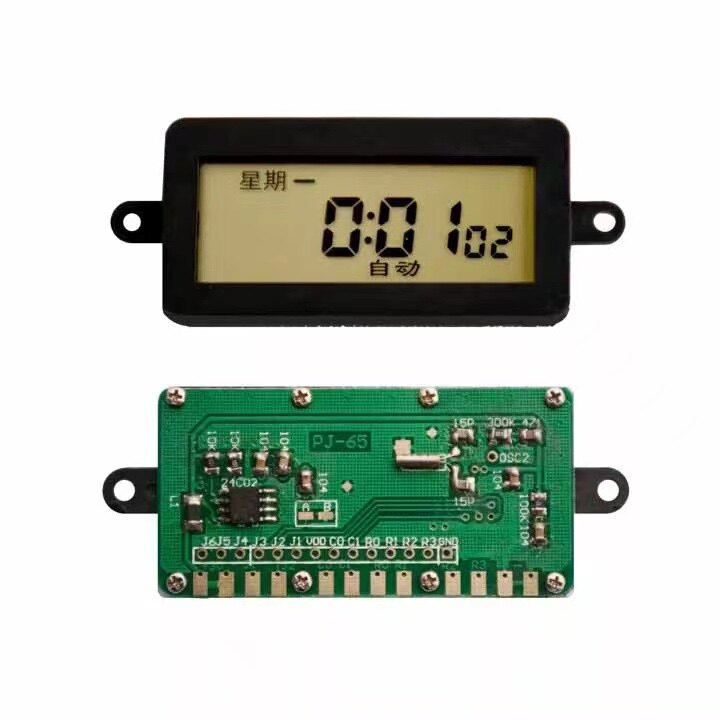

2. Внешний вид модуля и рисунок размера
Три метода работы
§Настройка статуса часов/Корректирование
Удержать[Часы]Держите клавишу, нажмите одновременно[часы]или[минута]или[Неделя]Часы или неделя могут быть отрегулированы при нажатии клавиши;[автоматический/Вручную]ключ,Может быть осуществлено[открыть/автоматический/закрыть]Переход состояния (когда эта клавиша нажимается к состоянию «на»:3Все дороги открыты;"Состояние:3Все дороги закрыты;"В статусе: каждый канал выполняет программу SET Switch).
§Настройка статуса времени/Корректирование
1 [Тайминг]Ключ входит в состояние времени,Каждый раз[Тайминг]Введите следующий набор времени, когда<Непрерывно[Тайминг]ключ>:
1открыть→ 1закрыть→ 2открыть→ 2закрыть→Нимфо18Открыть →18Выключен →… повторить цикл
2．В этом интерфейсе установки времени нажмите, нажмите[часы]Часы времени каждой группы могут быть отрегулированы при ключе
3．В этом интерфейсе установки времени нажмите, нажмите[минута]Протоколы времени каждой группы могут быть отрегулированы во время клавиш
4．В этом интерфейсе установки времени нажмите, нажмите[Неделя]Ключ может настроить выбор настройки недели каждой группы времени;15Еженедельный комбинированный режим, непрерывная пресса[Неделя]ключ,Следующий цикл может быть выполнен на еженедельном дисплее:
Один, два, три, четыре, пять, шесть дней → один, два, три, четыре, пять, шесть дней → один, два, три, четыре, пять, шесть → один, два, три, четыре, пять, один, один, два, три, четыре, пять, один, два, три, четыре, пять, шесть → ... повторяемые циклы, пользователи делают еженедельные комбинированные выборы по мере необходимости.
5..в соответствии с[Отмена/восстанавливаться]Ключ отменит или восстановит время группы.
6..в соответствии с[Изменять]ключ,Вы можете изменить количество путей распределения для этой группы времени, вA-B-CПоследовательное переключение между тремя каналами (если выбраноA, это означает, что настройкаAДорога работает).
7..в соответствии с[Часы]Возвращает статус часов при ключе.В интерфейсе без уточнения,30Клавиша не нажимается в течение нескольких секунд, система автоматически вернется к интерфейсу часов.
§Операция блокировки клавиатуры: под интерфейсом часов нажмите «Отмена»/Ключ восстановления3Через более секунд блокировка клавиатуры будет разблокирован или активирован;LCDБудет "на экране"
«Символы отображаются, разблокированы»Символ исчезает.
§Пользовательский настройка Tote Total Clear Операция: нажмите и удерживайте клавишу Clock+Отменить ключ восстановления3Более чем секунды, экран будет мигать (0.5Секунды), что означает, что общая четкая операция успешна
Четыре принципа работы
Типичная схема показана на следующем рисунке, модульJ1Выход сигнала переключения с порта проходит через транзисторN1.N2Реле привода после схемы усиления, состоящей из других компонентовJ1, когда он включен,J1Порт выводит высокий уровень, а реле поглощается;,J1Выход порта низкий, а реле выпускается.красныйLED.R2.D2Схема понижения, состоящая из других компонентов, предназначена для модуля1.5VРабочая сила, красныйLEDДвойной индикатор питания, зеленыйLEDЧтобы включить индикацию статуса выходного вывода.(J2,J3Принцип того жеJ1Такой же)
