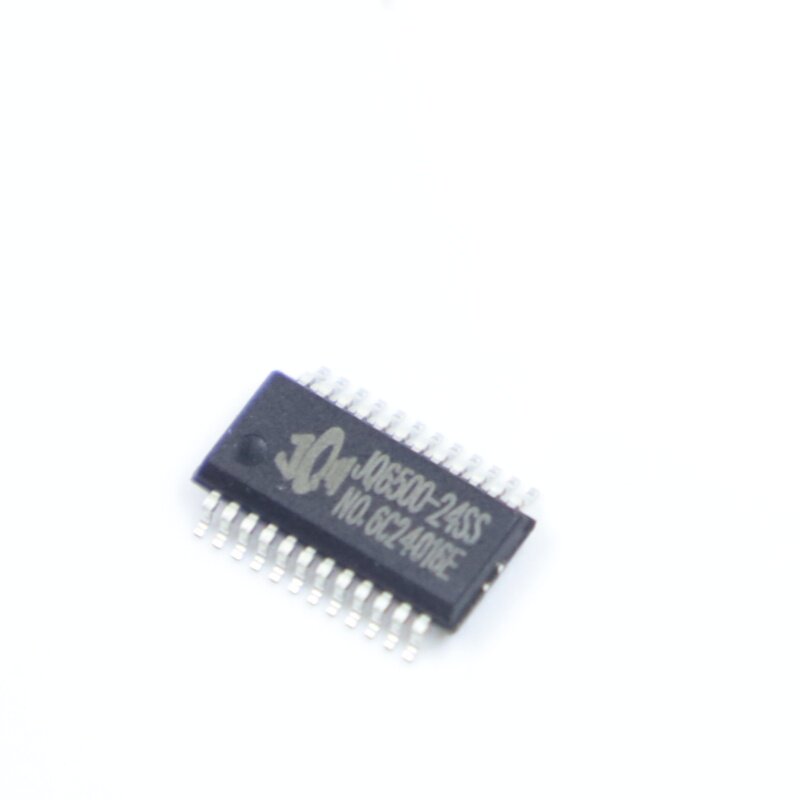

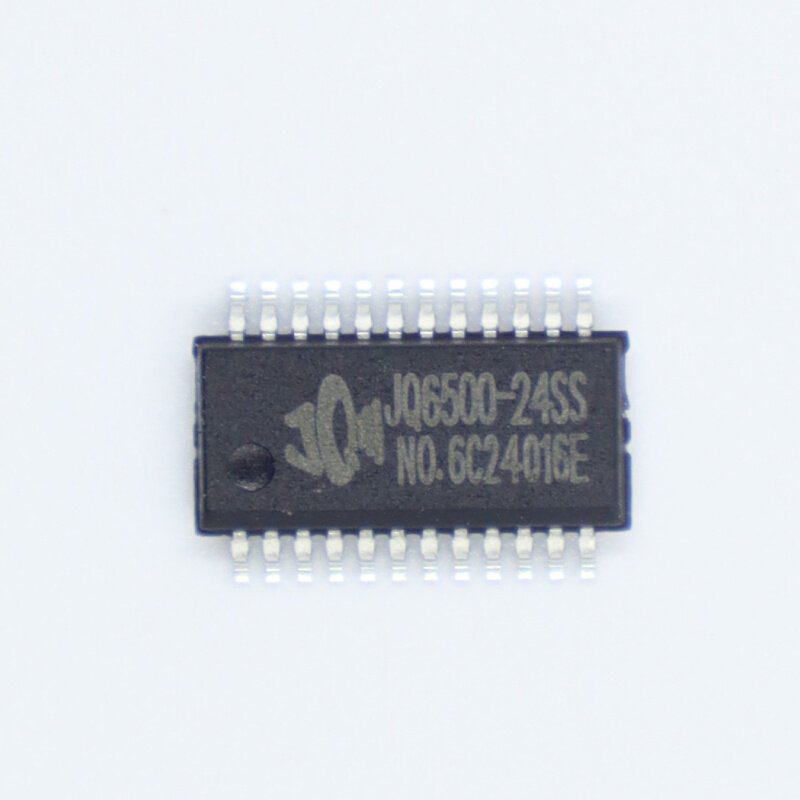

Jq6500 Voice Chip Mp3 Serial Port Voice Chip QSSOP24 Пакет

Цена: 85руб.    (¥4)
Артикул: 36727044082
Доставка по Китаю (НЕ включена в цену):
254 руб. (¥12)

Вес товара: ~0.7 кг. Указан усредненный вес, который может отличаться от фактического. Не включен в цену, оплачивается при получении.

Этот товар на Таобао Описание товара
Продавец:深圳语音电子科技
Рейтинг:
Всего отзывов:0
Положительных:0
Добавить в корзину
Другие товары этого продавца
¥1503 170руб.
¥491 036руб.
  • Информация о товаре
  • Фотографии



Ссылка загрузки информации Baidu

Ссылка: https://pan.baidu.com/s/1arl4_qjqdq8so5vsw7ovlq?
Извлечение кода: 5NVI

Поддержка Flash Link                         Ссылка на поддержку усилителя 3W



1. Обзор

1.1 Краткое введение

JQ6500Это серийный портMP3Чип, идеальная интеграцияMP3,WMVЖесткий декодирование.Поддержка программного обеспечения одновременноTFКарточный диск, поддержка компьютера напрямую обновлятьspi flashКонтент, поддержкаFAT16,FAT32Файловая система.Благодаря простым последовательным инструкциям вы можете завершить указанную музыку, а также то, как играть музыку и другие функции. Нет необходимости в утомительных базовых операциях. Это удобно для использования, стабильно и надежно является самой большой особенностью этого продукта.Кроме того, этот чип также является глубоким продуктом, который специально разработан для области фиксированных полей воспроизведения голоса.

1.2 Функция

1,Поддержка скорости отбора проб(КГц): 8/11,025/12/16/22,05/24/32/44,1/48

2,24БитDACВывод, поддержка динамического диапазона90dB, Поддержка соотношения сигнала85dB

3, полностью поддержкаFAT16,FAT32Файловая система, максимальная поддержка32GизTFКарта, поддержка32GизUтарелка,64MБайтNORFLASH

4, Режим множественного управления и режим управления ртом, режим последовательного порта,ADРежим управления кнопкой

5, Функция вставки вещания, вы можете приостановить фоновую музыку, которую воспроизводится

6, Аудиоданные отсортируются в соответствии с папкой, поддерживаемой большинством поддержки100Person Polder, вы можете выделить каждую папку1000Первая песня

7,30Уровень звука может быть отрегулирован,10сортEQРегулируемый

8Может быть установленspi flash,Подключите компьютер, чтобы отобразитьspi flashОбновление содержания формирования диска;

9Вы можете управлять указанной музыкой через последовательный порт микроконтроллера;

10В режиме ключа вы можете выбрать режим воспроизведения: вы можете прервать, а не прервать, один цикл, большой цикл;

Может быть прерван: в процессе воспроизведения нажатие кнопки прерывает текущее состояние, чтобы выполнить новое;

Не перебивайте: в процессе игры нажатие на любые ключи недействителен, и это не так, пока текущая песня не будет сыграна;

1.3 приложение

1, Автомобильная навигационная голосовая трансляция

2, Аудит транспорта дорожного движения, напоминание о голосовой стороне Toll Station;

3, Проверка безопасности голосовой подсказки железнодорожных станций и автобусных станций;

4, Голосовое напоминание об электричестве, коммуникации и финансовом бизнесе;

5, Проверка транспортных средств в и из нее из прохождения профилирования голосовых подсказок;

6, ** Пограничный инспекционный канал

7, Multi -luo Voice Alarm или Device Radiance Guore;

8, Электрический осмотр автомобиля безопасного вождения. Уведомление о голосе;

9, Разделение электромеханического оборудования автоматически аварийно сигнализируйте;

10, Советы по сигнализации огненного голоса;

11, Автоматическое вещательное оборудование, регулярный отчет о вещании

2. Инструкция чипа

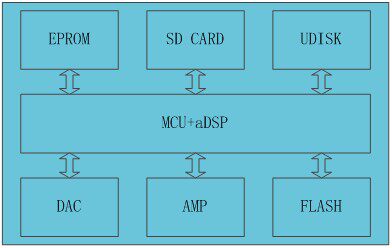

Чип выбранSOCПлан, интегрированный16ПозицияMCU, И специально для разоблачения звукаaDSPИспользование методов жесткого декодирования для обеспечения стабильности и качества звука системы.Небольшой размер упаковки отвечает потребностям встроенных других продуктов



2.1 Аппаратный параметр

имя

параметр

MP3формат файла

1, Поддержка всех ставок битов 11172-3 и ISO13813-3 Layer3 Decoding Audio Decoding

2, Поддержка скорости отбора проб (кГц): 8/11,025/12/16/22,05/24/32/44,1/48

3, Поддержка нормального, джаза, классического, поп -музыки, рока и других звуковых эффектов

USBинтерфейс

2.0Стандартный

UARTинтерфейс

Стандартный последовательный порт, уровень TTL, скорость гончара может быть установлена

Входное напряжение

Лучший источник питания при 3,2 В-5 В-4,2 В.

Рейтинг тока

20ma[Без диска]

размер

Стандартный пакет SSOP24

Рабочая Температура

-40Степень ~ 70 градусов

влажность

5% ~ 95%

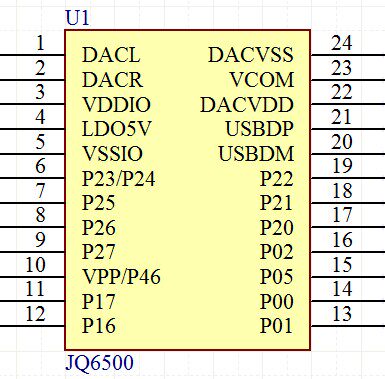

2.2 Описание конвейера чипсов

 Полем



Пин код

Пиннатское имя

Описание функции

Примечание

1

DACL

Аудио вывод остался

Драйн наушников, усилители мощности

2

DACR

Аудио -вывод правый канал

Драйн наушников, усилители мощности

3

VDDIO

3.3VВыходная мощность

Питание на TF Card, SPI, 24C02

4

VDD

5Vвходная мощность

Не может превышать 5,2 В

5

VSS

Источник питания



6

TX

UARTВывод последовательных данных



7

RX

UARTВвод последовательных данных



8

NC

никто



9

AUXR

Играть в индикатор света

Должен быть подключен

10

GPIOA0

Инфракрасный пульт дистанционного управления



11

GPIOA1

BusyВыход

Выходной высокий уровень

12

GPIOA2

SPI_CSЧип



13

GPIOA3

SPI_DOШина данных



14

GPIOA4

SPI_CLKШина данных



15

GPIOA5

ADKEY2Внешние кнопки

22Kостановить

16

GPIOA6

ADKEY1Внешние кнопки

22Kостановить

17

GPIOB4

SD_CLKЧасовой автобус

Строка 0 Европейское сопротивление, подключенное к 24C02 6 футов для памяти

18

GPIOB3

SD_CMDКомандный автобус

Строка 0 Европейское сопротивление, подключенное к 24C02 5 футов для памяти

19

GPIOB2

SD_DATШина данных



20

GPIOB1

USB- DM

USB -порт диска и компьютера U

21

GPIOB0

USB+ DP

USB -порт диска и компьютера U

22

NC

Гореть



23

VCOM

Дегенерировать



24

DACVSS

земля



3 Описание метода управления

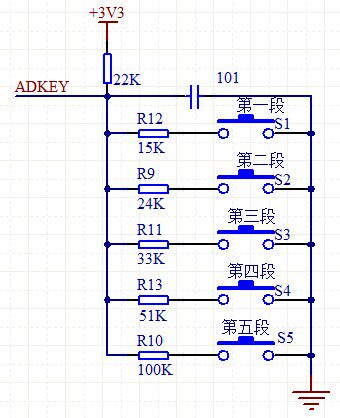

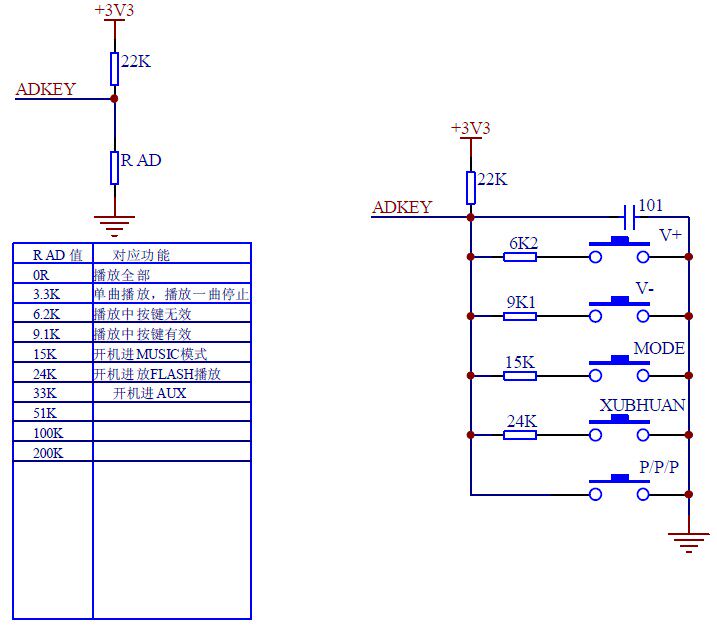

3.1 Кнопка интерфейса

Мы используем чип, который используемADМетод ключей заменил традиционную клавиатуру матрицы. Преимущество этого состоит в том, чтобы полностью использовать ее.MCUУвеличиваясьADФункцияДизайн проста, но не прост, наш чип настроен по умолчанию2индивидуальныйADрот,20Сопротивление ключевого значения ключа, если это используется в случае сильных электромагнитных помех или сильной чувствительности и нагрузки емкости, пожалуйста, обратитесь к нам“Меры предосторожности”Сущность

(1), Справочные принципы
