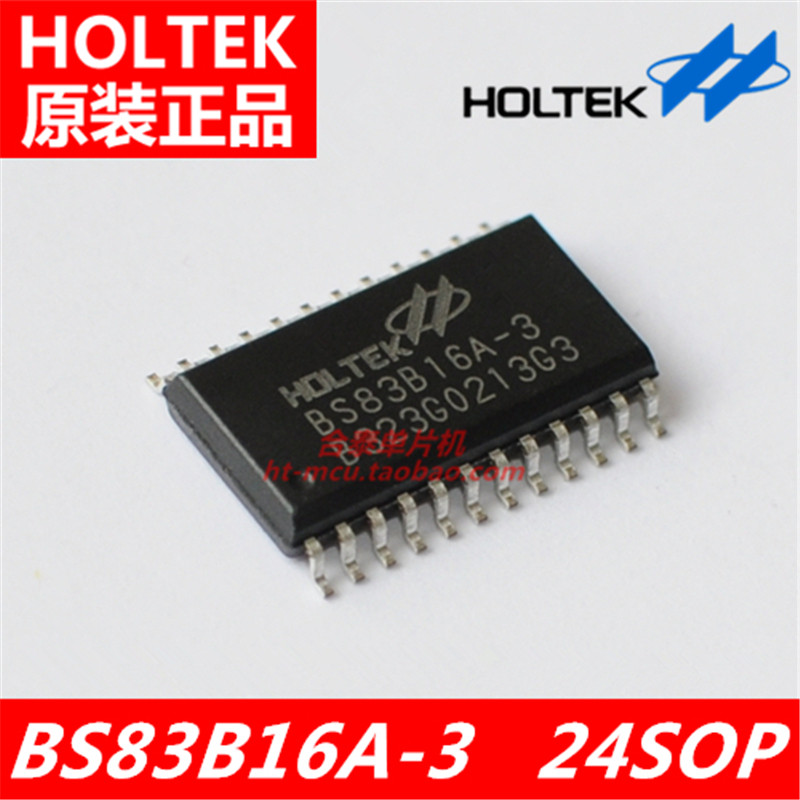

Оригинальная Taiwan's BS83B16A-3 24SOP 16-ключ-кнопка с сенсорной кнопкой с одним чип
Вес товара: ~0.7 кг. Указан усредненный вес, который может отличаться от фактического. Не включен в цену, оплачивается при получении.
Описание товара
| Part No. | Internal Clock | VDD | System Clock | Program Memory | Data Memory | Data EEPROM | I/O | Timer | A/D | Touch Key | SPI/I2C | Stack | Package | |
| 8-bit | 16-bit | |||||||||||||
| BS83A04A-3 | 8MHz | 2.2V~ 5.5V | 8MHz | 1Kx16 | 96x8 | -- | 8 | 1 | -- | -- | 4 | 1 | 4 | 10MSOP |
| BS83B08-3 | 8MHz | 2.2V~ 5.5V | 8MHz | 2Kx16 | 160x8 | 64x8 | 13 | 1 | -- | -- | 8 | 1 | 4 | 16NSOP |
| BS83B08A-3 | 8MHz | 2.2V~ 5.5V | 8MHz | 2Kx16 | 160x8 | 64x8 | 13 | 1 | -- | -- | 8 | 1 | 4 | 16NSOP |
| BS83B12-3 | 8MHz | 2.2V~ 5.5V | 8MHz | 2Kx16 | 288x8 | 64x8 | 17 | 1 | -- | -- | 12 | 1 | 4 | 20SOP/SSOP |
| BS83B12A-3 | 8MHz | 2.2V~ 5.5V | 8MHz | 2Kx16 | 288x8 | 64x8 | 17 | 1 | -- | -- | 12 | 1 | 4 | 20SOP/SSOP |
BS83B16-3 | 8MHz | 2.2V~ 5.5V | 8MHz | 2Kx16 | 288x8 | 64x8 | 21 | 1 | -- | -- | 16 | 1 | 4 | 24SOP/SSOP Gold Bump |
BS83B16A-3 | 8MHz | 2.2V~ 5.5V | 8MHz | 2Kx16 | 288x8 | 64x8 | 21 | 1 | -- | -- | 16 | 1 | 4 | 24SOP/SSOP |
| BS83C24-3 | 8MHz | 2.7V~ 5.5V | 8MHz | 4Kx16 | 512x8 | 128x8 | 41 | 1 | 1 | -- | 24 | 1 | 8 | 28SOP/SSOP 44LQFP |
| BS84B08A-3 | 8MHz | 2.2V~ 5.5V | 8MHz | 2Kx16 | 288x8 | 64x8 | 22 | 1 | -- | 12-bitx8 | 8 | 1 | 6 | 16NOP |
BS84C12A-3 | 8MHz | 2.2V~ 5.5V | 8MHz | 4Kx16 | 384x8 | 128x8 | 26 | 1 | -- | 12-bitx8 | 12 | 1 | 6 | 20/24/28 SOP/SSOP |
| ||||||||||||||

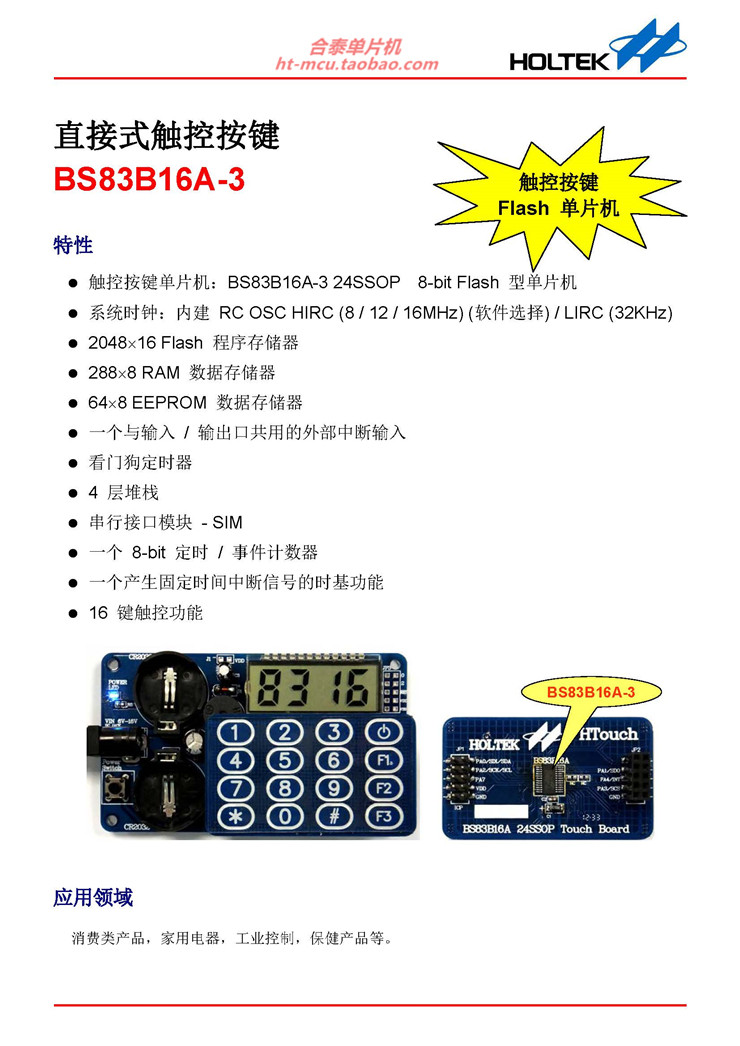

BS83B08A-3/12A-3/16A-3, BS83B08A-4/12A-4/16A-4-8-битная сенсорная флэш-микроконтроллер
Обзор
Эта серия микроконтроллеров представляет собой 8-битный флэш-микроконтроллер с высокоэффективным оптимизированным набором инструкций и полностью интегрированными сенсорными кнопками.Эта серия микроконтроллеров содержит функцию сенсорной кнопки и характеристики флэш -памяти, которые можно запрограммировать несколько раз, предоставляя простой и эффективный метод реализации для применения различных сенсорных кнопок.
Функция сенсорной кнопки полностью интегрирована в микроконтроллер, и использование сенсорных кнопок может быть достигнуто с помощью меньшего количества внешних компонентов.В дополнение к памяти флэш-программы, эта серия микроконтроллеров также включает память данных о данных RAM и память EEPROM для хранения нелетучих данных, таких как данные последовательности и данные калибровки.Внутренний таймер сторожевого пса и функция защиты низкого напряжения выполняет хорошие функции по борьбе с шумом и анти-ESD, чтобы обеспечить, чтобы микроконтроллер мог поддерживать стабильную работу в суровых электрических средах.
Эта серия микроконтроллеров интегрирует внутренние/низкоскоростные генераторы внутри, и в приложениях не требуется никаких внешних компонентов.Динамическая возможность переключения высоких и низких системных часов предоставляет пользователям возможность оптимизировать работу микроконтроллера и уменьшить энергопотребление.Благодаря внутренним интерфейсам I2C и SPI облегчается связь с внешними MCU, а гибкость ввода-вывода, 8-битный таймер и другие функции усиливают функциональность и гибкость этой серии микроконтроллеров.
Эта серия функций одноочистики с сенсорной кнопкой широко используется в различных продуктах сенсорных кнопок, таких как инструменты, бытовые приборы, электронные инструменты управления и т. Д.
характеристика Характеристика процессора
Периферические характеристики
|
Holtek запускает BS83XXXA Series New Generation Flash Touch Microcontroller
Holtek запускает новое поколение Flash Touch MCU BS83XXXA.В дополнение к сохранению преимуществ предыдущего поколения, он также является более экономическим энергопотреблением, чем Touch MCU предыдущего поколения, имеет более высокую скорость обнаружения обновлений и обладает лучшей способностью противоинтерференции.На этапе разработки продукта также предоставляются OCDS EV и новая платформа разработки ключей Touch, которая может легко разрабатывать продукты.
Существует 4 семейства BS83XXXA нового поколения, в том числе BS83B16A, BS83B12A, BS83B08A и BS83A04A, которые поддерживают кнопки 16, 12, 8 и 4, каждая модель предоставляет -3 и -4 версии. Версия -3 версия LVR зафиксирована до 2,55 В, которая может использоваться в сетевых продуктах. Если соковыжималка, капюшон, электрическая скороварка, шкаф для дезинфекции, интеллектуальный холодильник и т. Д., версия -4 версия LVR прикреплена к 2,1 В, которая может использоваться при сенсорном дистанционном управлении и других продуктах.Кроме того, в дополнение к BS83A04A, BS83B08A/12A/16A, все поддерживает интерфейс SPI/I2C, который можно использовать в качестве основного управляющего IC и может использоваться с основным MCU управления, отвечающим только за обнаружение сенсорных кнопок.

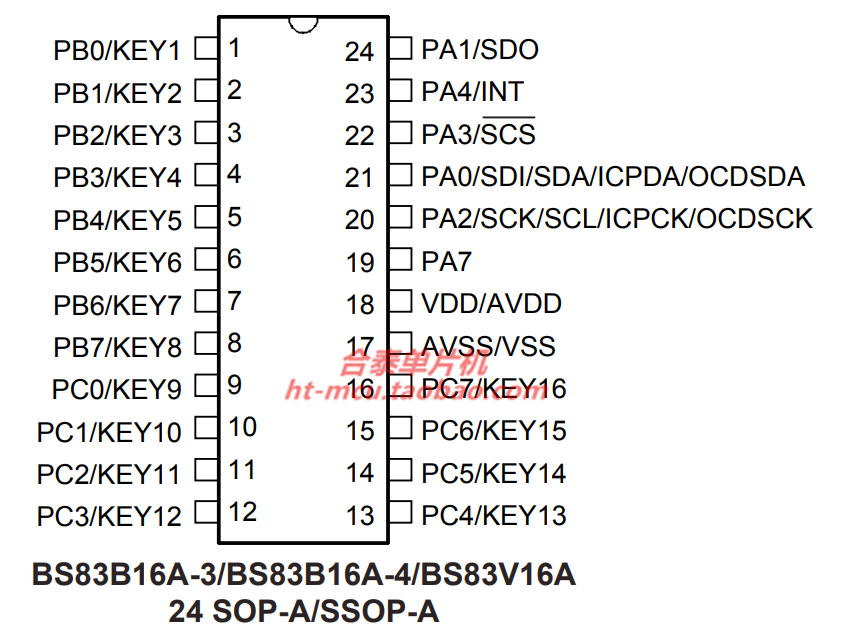

Этот продукт имеет высокие характеристики устойчивости к шуму, как и другие 8-битные MCU в функциях Holtek, Watchdog и LVR для расширения возможностей анти-стрельбы MCU. BS83A04A-3/BS83A04A-4 доступен в пакете 10MSOP. BS83B08A-3/BS83B08A-4 представлен в 16-контактных пакетах NSOP и SSOP, в пакетах BS83B12A-3/BS83B12A-4 представлены в 20-контактных пакетах SOP и SSOP, а BS83B16A-3/BS83B16A-4 предоставлены в мешках SS и SSOP.
