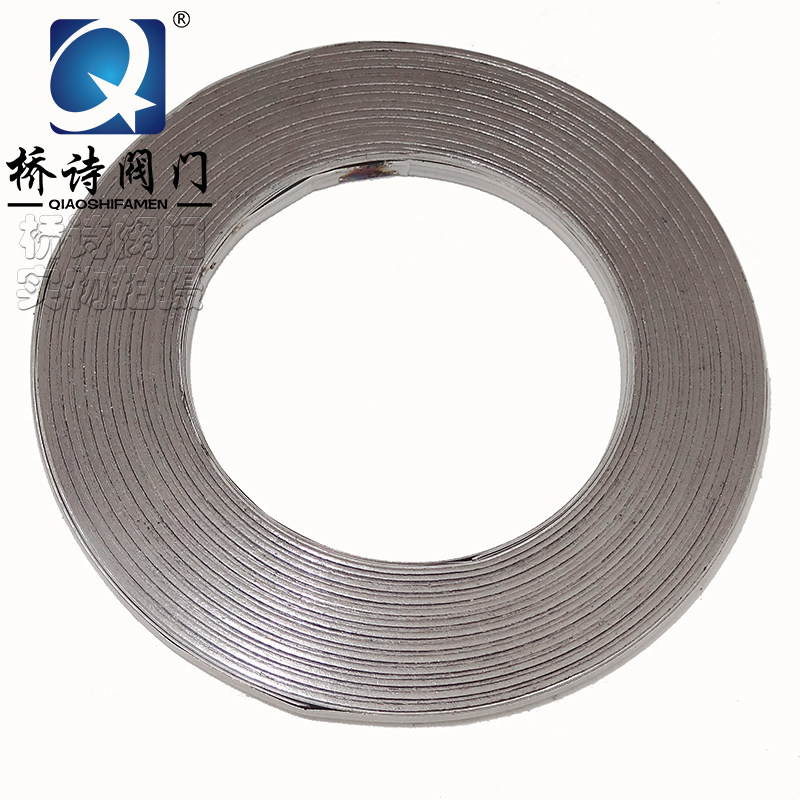

Металлическая спирально-навитая прокладка, высокотемпературная уплотнительная прокладка, металлическая прокладка высокого давления, спирально-навитая прокладка с металлическим фланцем из графита
Вес товара: ~0.7 кг. Указан усредненный вес, который может отличаться от фактического. Не включен в цену, оплачивается при получении.
Описание товара
- Внутреннее кольцо PN25 DN400
- Внутреннее кольцо PN25 DN500
- DN32 1 1/4
- DN20 3/4
- DN150 6 -INCH
- DN100 4 дюймов
- DN50 2 дюйма
- DN65 2 1/2
- DN40 1 1/2
- DN300 12 дюймов
- DN80 3 дюйма
- DN200 8 дюймов
- DN25 1 дюйм
- DN250 10 -INCH
- Внутреннее кольцо PN25 DN200
- DN125 5 дюймов
- DN15 1/2
| Цвет: | DN300 12 дюймов, DN250 10 -INCH, DN200 8 дюймов, DN150 6 -INCH, DN125 5 дюймов, DN100 4 дюймов, DN80 3 дюйма, DN65 2 1/2, DN50 2 дюйма, DN40 1 1/2, DN32 1 1/4, DN25 1 дюйм, DN20 3/4, DN15 1/2, Внутреннее кольцо PN25 DN500, Внутреннее кольцо PN25 DN400, Внутреннее кольцо PN25 DN200 |
Металлическая спирально-навитая прокладкаЭто широко используемая уплотнительная прокладка. Это прокладка с лучшей упругостью среди полуметаллических уплотнительных прокладок. Изготавливается из тонких стальных полос V-образной или Ш-образной формы и различных наполнителей. Он может выдерживать высокую температуру, высокое давление и адаптироваться к условиям сверхнизкой температуры или вакуума. Изменяя комбинацию материалов прокладки, можно решить различные среды. Что касается проблемы химической коррозии прокладки, ее структурная плотность может быть изготовлена в соответствии с различными требованиями к усилию фиксации. Для усиления основного корпуса и точного позиционирования спирально-навитая прокладка оснащена металлическим внутренним усиливающим кольцом и внешним позиционирующим кольцом. Внутреннее и внешнее стальные кольца используются для контроля максимального сжатия. Точность поверхности уплотнения фланца, контактирующей с прокладкой, невысока.
Основной метод:Металлическая спиральная прокладка с превосходной эластичностью может автоматически регулировать давление, тепловой цикл и вибрацию трубопроводной системы. Он особенно подходит для ситуаций, когда нагрузка неравномерна, сила соединения легко ослабляется, температура и давление периодически меняются, а также возникают удары или вибрация.Это статический уплотнительный элемент для фланцевых соединений, таких как клапаны, насосы, теплообменники, башни, люки, ручные отверстия и т. д. Он широко используется в нефтехимической, машиностроительной, электроэнергетической, металлургической, судостроительной, медицинской, атомной энергетике, аэрокосмической и других отраслях.Чтобы облегчить установку внешнего вида фланцевой прокладки, по периферии прокладки приваривают от 2 до 8 позиционирующих ремней в соответствии с диаметром прокладки, а позиционирующие ремни застегиваются на отверстии фланца, чтобы предотвратить смещение или падение прокладки во время установки, экономя вспомогательные материалы и человеко-часы. Обычно делят на следующие типы:
Металлические спиральнонавитые прокладки изготовлены из высококачественной стали SUS304, SUS316 (“V” форма или“W”-образные) металлические полосы и другие сплавы материалов, а также графита, асбеста, политетрафторэтилена, безасбестовых и других мягких материалов попеременно наматываются внахлест и спирально наматываются. Металлические полосы закрепляются точечной сваркой в начале и конце. Металлические спирально-навитые прокладки являются прокладками с лучшей упругостью среди полуметаллических уплотнительных прокладок.Конструктивная плотность металлических спирально-спиральных прокладок может быть изготовлена в соответствии с различными требованиями к запирающей силе, а внутренние и наружные стальные кольца используются для контроля максимальной степени сжатия. Точность поверхности уплотнения фланца, с которой контактирует спирально-навитая прокладка, невысока.Металлические спирально-навитые прокладки особенно подходят для ситуаций, когда нагрузка неравномерна, усилие соединения легко ослабляется, температура и давление периодически меняются, а также возникают удары или вибрация.Спирально-навитые прокладки являются идеальными статическими уплотнительными компонентами для фланцевых соединений, таких как клапаны, насосы, теплообменники, башни, люки и смотровые отверстия.
Область применения:Трубопроводы, клапаны, сосуды под давлением, конденсатор, теплообменники, теплообменники, башни, человеческие отверстия и отверстия для рук в трубопроводах нефти, химиката, металлургии, электричества, электроэнергии, доставки, машин и других отраслей промышленности.
Типы металлических спиральнонавитых прокладок:Тип Форма сечения Код Толщина Спирально-навитая прокладка базового типаA3.24.5Принесение внутренних кольцевых наборовB 4.5Покрытие прокладки внешней частьюC 4.5Принесите внутренние и внешние прокладкиD 4.5
Типы металлических спиральнонавитых прокладок:
(1) Основная металлическая намоточная площадка,
(2) Металлическая намоточная площадка с наружным кольцом.
(3) Металлическая намоточная площадка с внутренним кольцом.
(4) Металлическая намоточная площадка с внутренним и внешним кольцами.
(5) Для теплообменника (с ребрами)
(6) Металлическая намоточная площадка специальной формы.
Металлические запутанные прокладки (основные типы) используют высокое качество SUS304, SUS316 (“V” форма или“W”-образные) металлические полосы и другие сплавы материалов накладываются друг на друга и спирально наматываются графитом, асбестом, политетрафторэтиленом, безасбестовыми и другими мягкими материалами. Металлические полосы закрепляются точечной сваркой в начале и конце.
