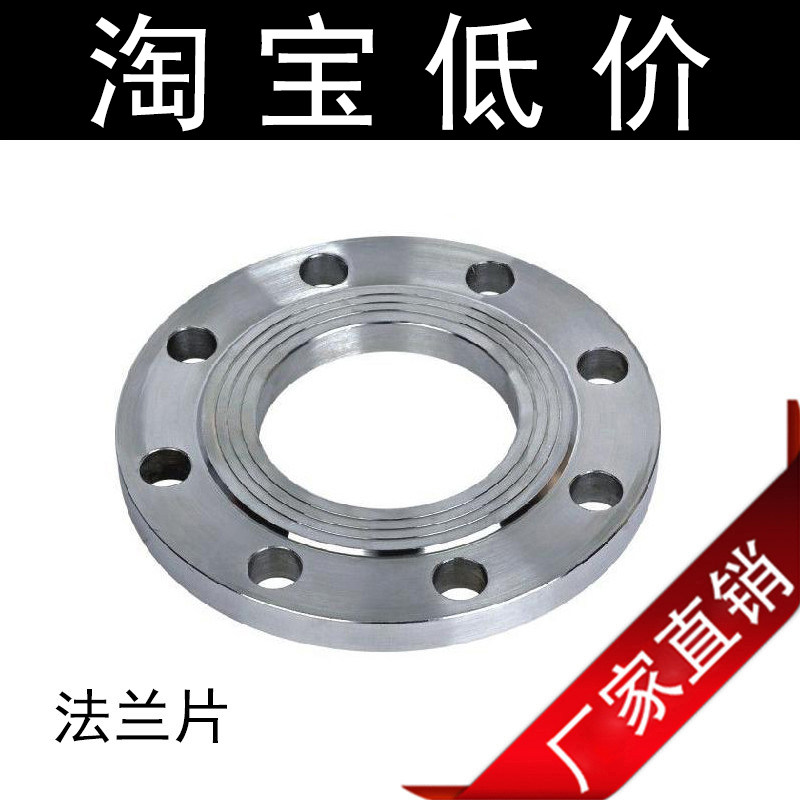

Фланец из нержавеющей стали 316L/Круглая стальная ковена/плоская сварка фланка/сварка фланка/Hg5010/16 кг давление

Вес товара: ~0.7 кг. Указан усредненный вес, который может отличаться от фактического. Не включен в цену, оплачивается при получении.
Описание товара
- 316 Круглая стальная ковата DN200*16
- 316 Круглая стальная ковация DN100*16
- 316 Круглая стальная ковация DN150*16
- 316L Круглая стальная ковация DN20*16
- 316 Круглая стальная ковация DN250*16
- 316L Круглая стальная ковация DN25*16
- 316L Круглая стальная ковация DN65*16
- 316 Круглая стальная ковация DN125*16
- 316L Круглая стальная ковация DN15*16
- 316L Круглая стальная ковация DN32*16
- 316L Круглая стальная ковация DN50*16
- 316L Круглая стальная ковация DN80*16
- 316L Круглая стальная ковация DN40*16
- Информация о товаре
- Фотографии
| Цвет: | 316L Круглая стальная ковация DN15*16, 316L Круглая стальная ковация DN20*16, 316L Круглая стальная ковация DN25*16, 316L Круглая стальная ковация DN32*16, 316L Круглая стальная ковация DN40*16, 316L Круглая стальная ковация DN50*16, 316L Круглая стальная ковация DN65*16, 316L Круглая стальная ковация DN80*16, 316 Круглая стальная ковация DN100*16, 316 Круглая стальная ковация DN125*16, 316 Круглая стальная ковация DN150*16, 316 Круглая стальная ковата DN200*16, 316 Круглая стальная ковация DN250*16 |
![]() | ![]() | ![]() | ![]() |
![]() | ![]() | ![]() | ![]() |
![]() | ![]() | ![]() | ![]() |
![]() | ![]() | ![]() | ![]() |
Ниже приведены спецификации стандартных фланцев GB9119
| GB9119,2—88 | GB9119,2—88 | ||||||||||
in | Номинальный диаметр | 10kg=1.0MPa | Номинальный диаметр | 16kg=1.6MPa | | |||||||
Наружный диаметрНовая химическая промышленность/техника | Расстояние отверстия | Диаметр болта | Номер отверстия | | Наружный диаметрНовая химическая промышленность/техника | Расстояние отверстия | Диаметр болта | Номер отверстия | | |||
1/2 | DN15 | 95 | 65 | 14 | 4 | DN15 | 95 | 65 | 14 | 4 | | |
3/4 | DN20 | 105 | 75 | 14 | 4 | DN20 | 105 | 75 | 14 | 4 | | |
1 | DN25 | 115 | 85 | 14 | 4 | DN25 | 115 | 85 | 14 | 4 | | |
11/4 | DN32 | 140/135 | 100 | 18 | 4 | DN32 | 140/135 | 100 | 18 | 4 | | |
11/2 | DN40 | 150/145 | 110 | 18 | 4 | DN40 | 150/140 | 110 | 18 | 4 | | |
2 | DN50 | 165/160 | 125 | 18 | 4 | DN50 | 165/160 | 125 | 18 | 4 | | |
21/2 | DN65 | 185/180 | 145 | 18 | 4 | DN65 | 185/180 | 145 | 18 | 4 | | |
3 | DN80 | 200/195 | 160 | 18 | 8/4 | DN80 | 200/195 | 160 | 18 | 8 | | |
31/2 | DN100 | 220/215 | 180 | 18 | 8 | DN100 | 220/215 | 180 | 18 | 8 | | |
4 | DN125 | 250/245 | 210 | 18 | 8 | DN125 | 250/245 | 210 | 18 | 8 | | |
5 | DN150 | 285/280 | 240 | 23 | 8 | DN150 | 285/280 | 240 | 23 | 8 | | |
6 | DN200 | 340/335 | 295 | 23 | 8 | DN200 | 340/335 | 295 | 23 | 8 | | |
8 | DN250 | 395/390 | 350 | 23 | 12 | DN250 | 405 | 355 | 26/25 | 12 | | |
10 | DN300 | 445/440 | 400 | 23 | 12 | DN300 | 460 | 410 | 26/25 | 12 | | |
12 | DN350 | 505/500 | 460 | 23 | 16 | DN350 | 520 | 470 | 26/25 | 16 | | |
14 | DN400 | 565 | 515 | 26/25 | 16 | DN400 | 580 | 525 | 30 | 16 | | |
16 | DN450 | 615 | 565 | 26/25 | 20 | DN450 | 640 | 585 | 30 | 20 | | |
18 | DN500 | 670 | 620 | 26/25 | 20 | DN500 | 715 | 650 | 34 | 20 | | |
20 | DN600 | 780 | 725 | 30 | 20 | DN600 | 840 | 770 | 36/41 | 20 | | |
Преобразование размера
DN6 = 1/8 = 1 балл dn8 = 1/4 = 2 балла  DN10 = 3/8 = 3 балла  DN15 = 1/2 = 4 балла
DN20 = 3/4 = 6 баллов  DN25 = 1 дюйм DN32 = 1,2 дюйма = 1-1/4  DN40 = 1,5 дюйма = 1-1/2
DN50 = 2 дюйма  DN65 = 2,5 дюйма = 2-1/2  DN80 = 3 дюйма DN100 = 4 дюйма

|
