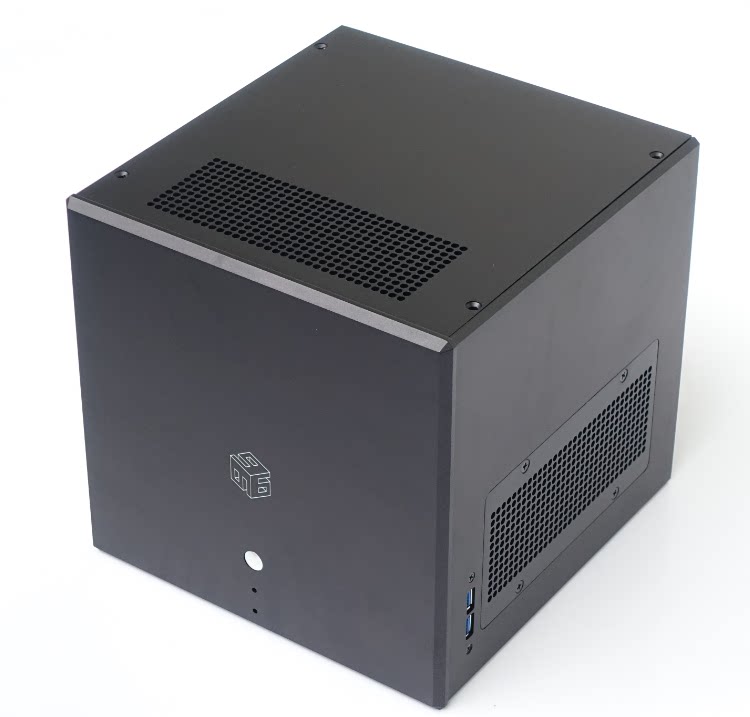

Breeze Audio, Cube-6 Второе поколение; новый дизайн SFX Power Power Box Computer Box
Вес товара: ~0.7 кг. Указан усредненный вес, который может отличаться от фактического. Не включен в цену, оплачивается при получении.
Описание товара
Он показывает, что этот случай не содержит внутреннего радиатора процессора и 2 -бит 2.5 -INCH Hot Plug -в жесткой коробке с задней частью!
Специальное напоминание:

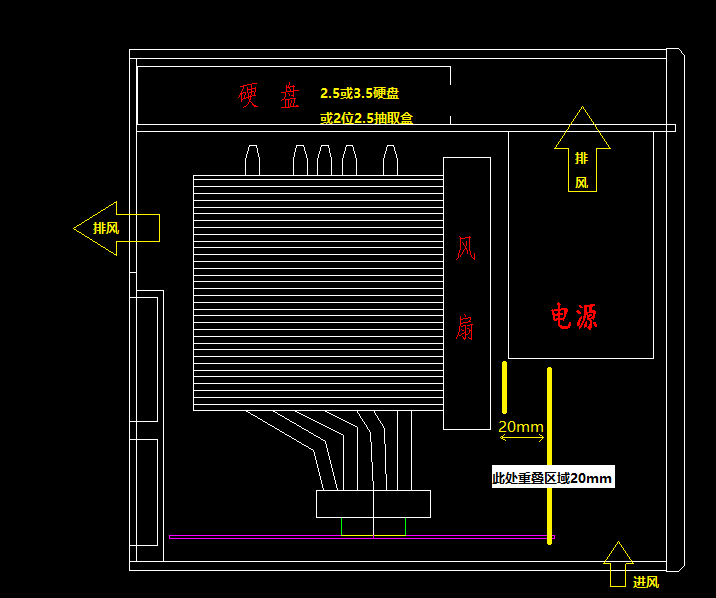

Советы по покупке тепла.Поддерживает высоту радиатора 170 мм, а источник питания и материнская плата перекрывают 20 мм в горизонтальном направлении.

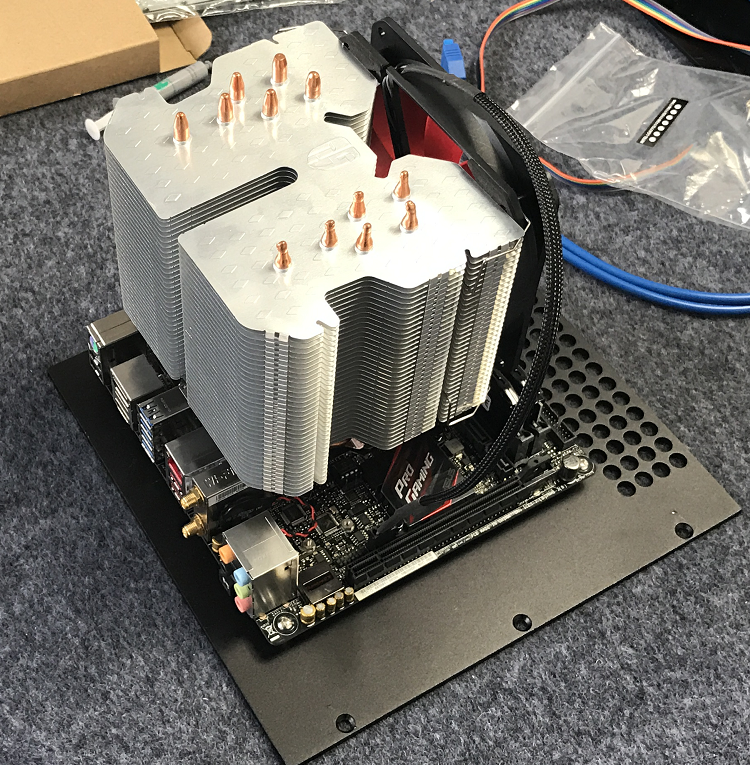

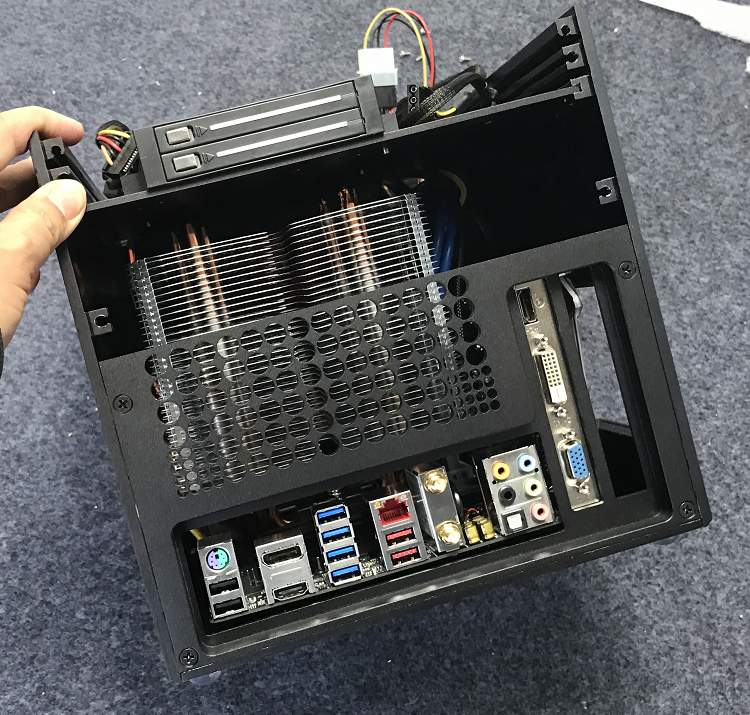

Самые большие радиаторы с воздушным охлаждением ниже высоты 170 мм доступны, примером на фотографии является Lucifer K2!
Что следует отметить при выборе радиатора
1. Общая высота радиатора не превышает 170 мм
2.Радиатор и графическая карта, как правило, не сражаются, но он может бороться с источником питания, поэтому вам нужно рассмотреть, этоПосле установки радиатора горизонтальное расстояние между передней вертикальной поверхностью радиатора и передним краем материнской платы составляет не менее 20 мм (см. Описание на приведенном выше рисунке, обратите внимание на нижний правый угол)
Двойной 2,5 -разгоночной горячей плагины -в жесткой дисковой коробке обратной ссылки на покупку:https://item.taobao.com/item.htm?spm=a1z10.5-c.w4002-2927597072.44.a3194c18xnia5e&id=37945086201
(Поскольку положение процессора на материнской плате будет отличаться, положение радиатора изменится, что может мешать источнику питания) Материнская плата, используемая в этом примере Asus/Asus Z170i Pro Gaming-Materboard
Это шасси разработано в соответствии с максимальным размером большого радиатора с воздушным охлаждением.
Независимо спроектировано и разработали профили алюминиевых сплавов, профессиональная ультралекая обработка ЧПУ.Это шасси может установить только источник питания SFX, фронт питания.Два 3,5-дюймовых жестких дисков или Hot Swap 2.5 Hard Drive Box могут быть установлены на вершине шасси.
  Основные особенности:
1. Установите источник питания SFX, Case Mother Mother ITX
2. Вы можете установить два 2,5 жестких диска или один 2,5 плюс один 3,5 жесткого диска,Вы также можете установить двойной 2,5 -дюймовую горячую пробку -в жесткую коробку с жесткой диском и 2,5 -дюймовый жесткий диск
3. Два позиции слота расширения в задней части могут быть установлены с максимальной видеокартой с длиной 220 мм!
4. Вся алюминиевая структура удобна для разборки. Рабочее изготовление очень прочное, подходит для использования DIY.
5,Передняя панель принимает темную инсталляционную конструкцию без отверстий для винтов на поверхности, которая является красивой и щедрой.
6, уникальная форма, изысканная
7. Оптимизированный воздуховочный канал, эффективное рассеяние тепла
Эта цена не содержит источника питания, жесткий диск материнской платы не содержит двойной 2,5 горячей штекеры -в жесткой коробке (это квадратное отверстие предоставляет плату покрытия).Это просто полный набор
Внешний размер: ширина 239 мм, высота 230 мм, глубина 245 мм
Толщина передней панели составляет 8 мм, а задняя пластина разделена на 2 части. Следующая часть обрабатывается с ЧПУ алюминиевой пластины 15 мм. Вышеупорный кусок обрабатывается с алюминиевыми профилями толщиной 3 мм.
4 мм вверх и вниз, 5 мм на самой тонкой части левой и правой боковой профилей
Вес всей машины составляет 4,75 кг, а курьера взимается на 6 кг с упаковкой;
Аксессуары:

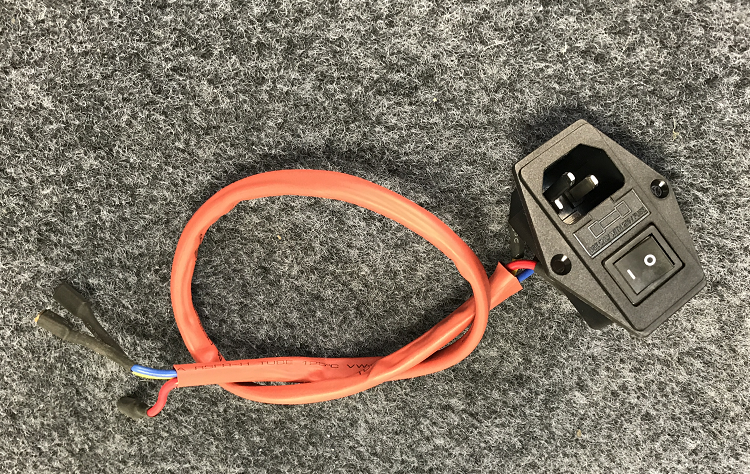

Проводка вращения ремня сидения (сиденье сиденья -это три -in -реа -переключатель),
Запустить набор панелей коммутатора (сварные, включая 2 светодиода и заглушки),
Кнопка переключения,
USB3.0,
3M самостоятельная нога
3x8+3 Медные столбцы 4 (для платы переключения для установки передней панели)
3х10+6 медных столбцов (для установки материнской платы)
Набор винтов (включая стандартный винт M3.5 4 установки питания SFX)

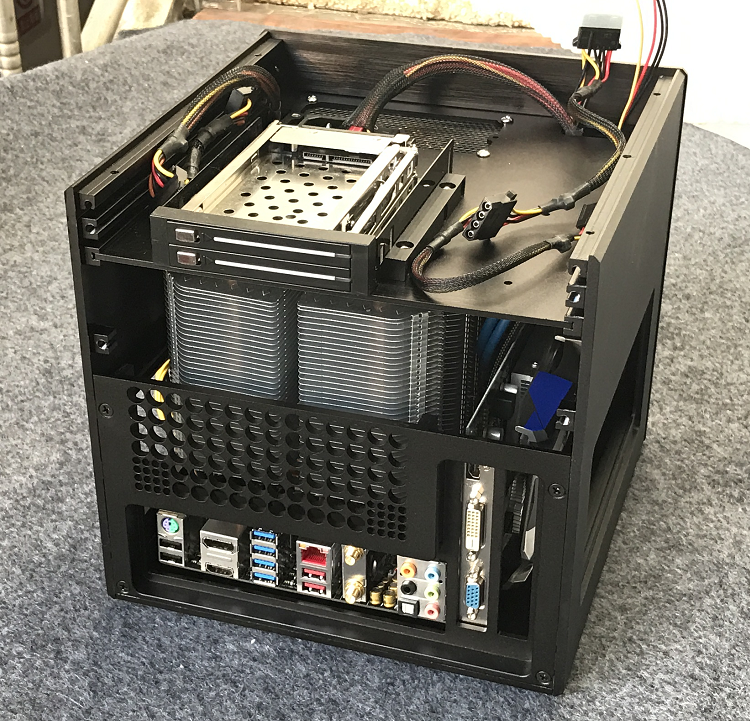

Ниже приведен диаграмма установки продукта
Конструкция этой машины и воздуховодов в следующем

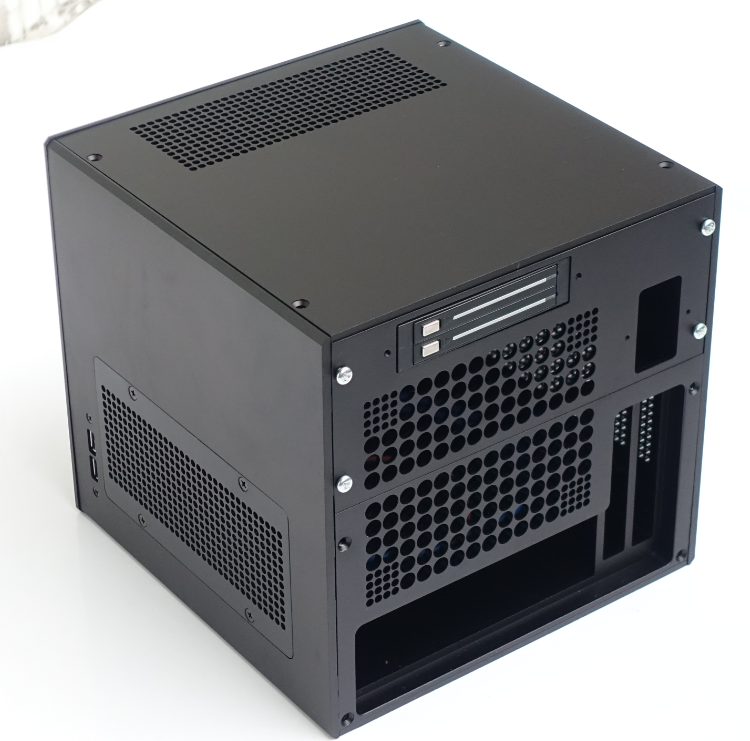

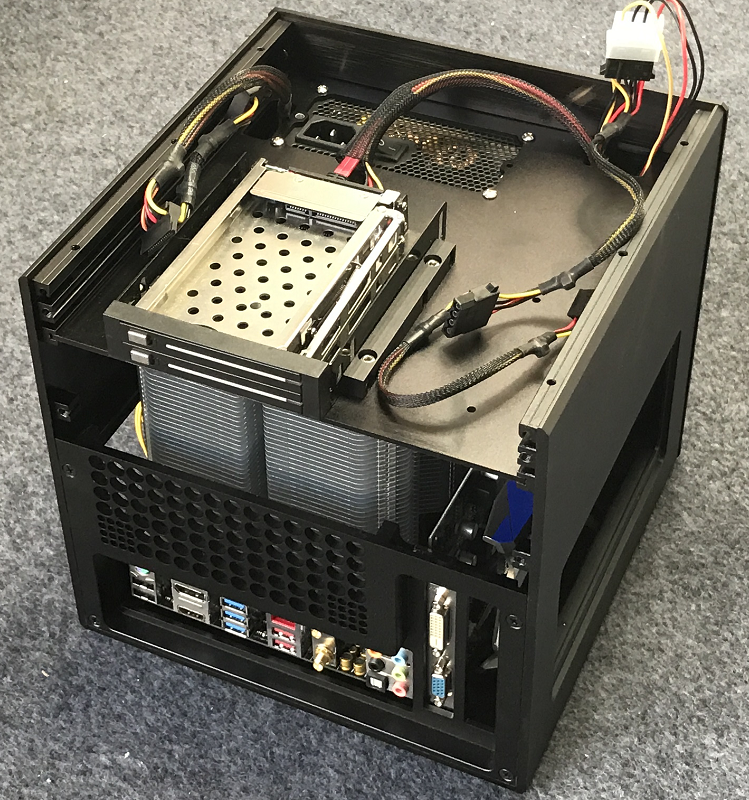

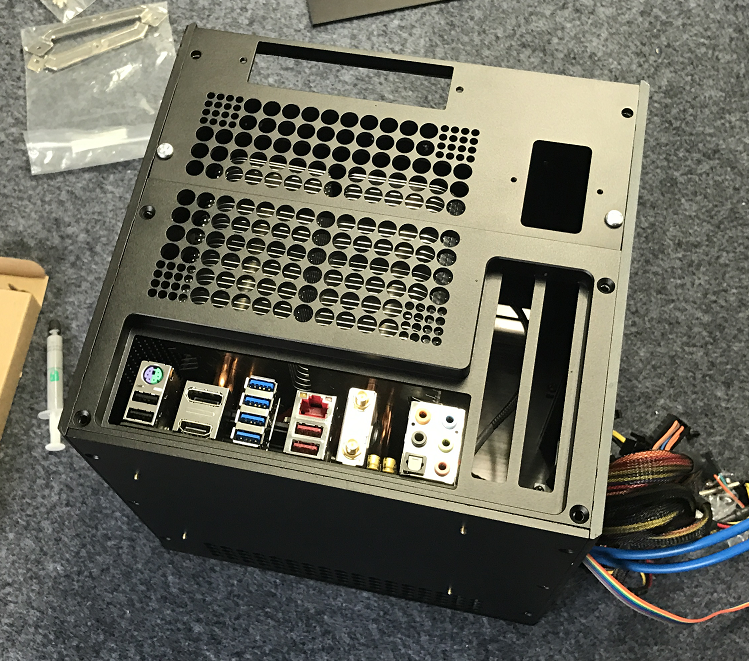

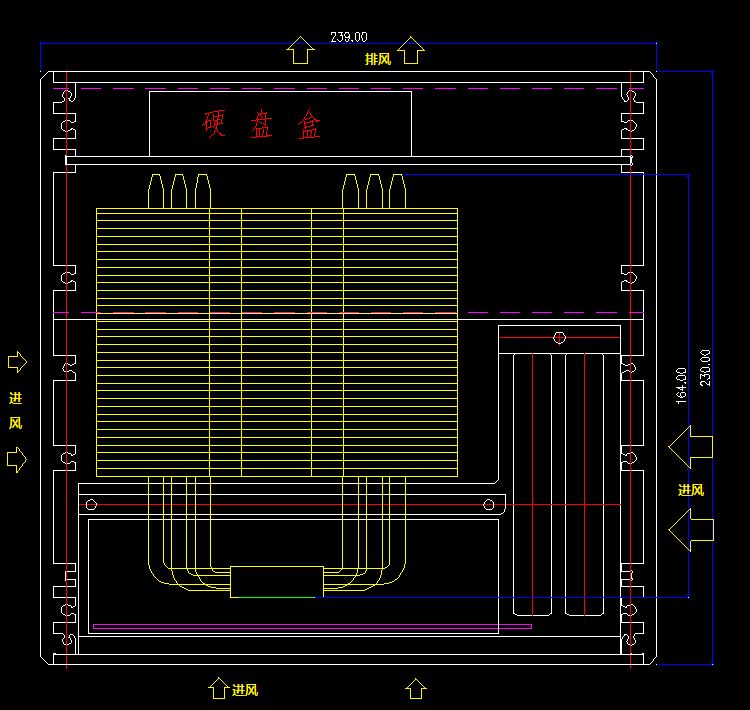

Вид сзади:

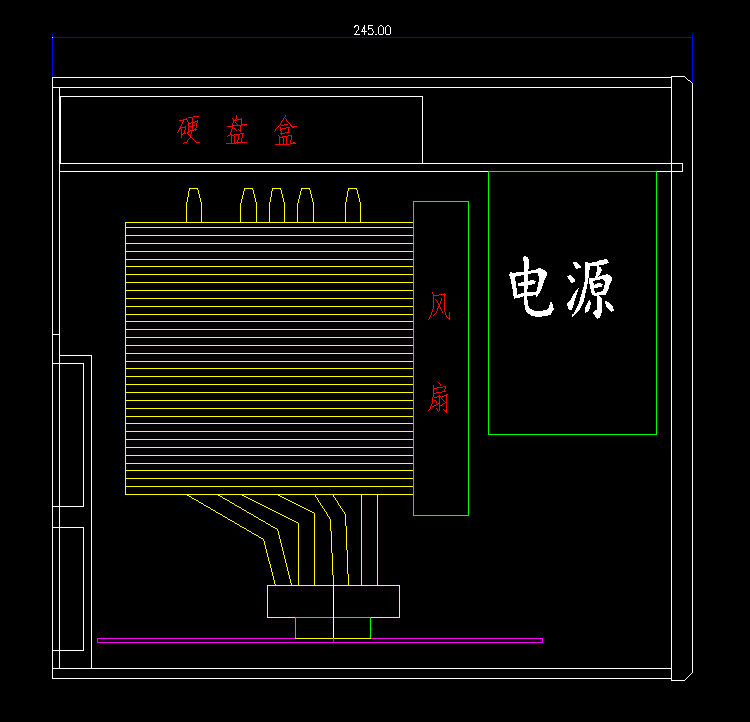

Вид сбоку:
В следующей физической установке установка этого случая по -прежнему нуждается в заказе, в противном случае она часто разбирает установку и вызывает проблемы.

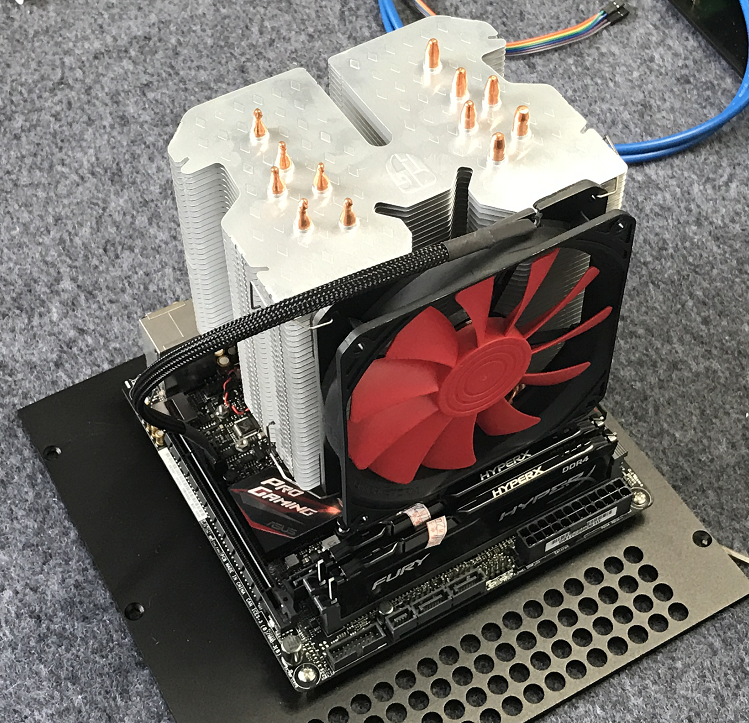

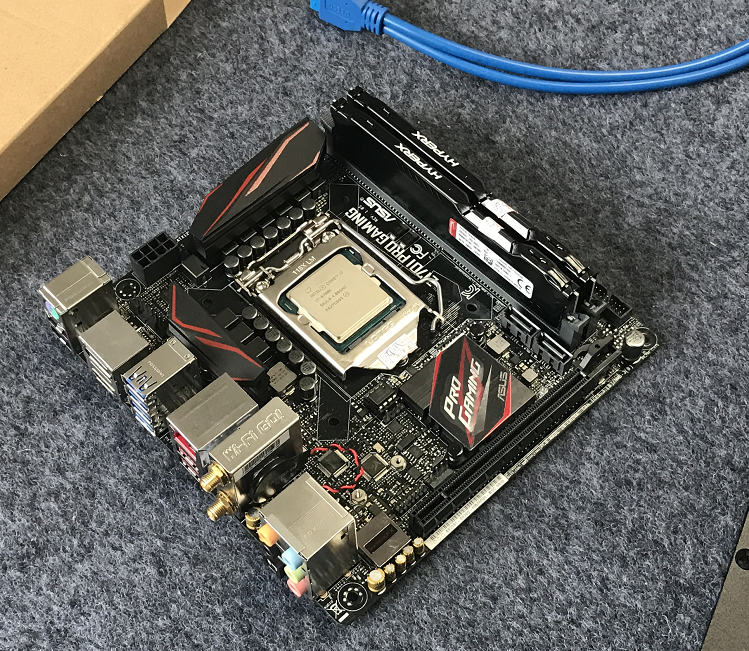

1. Сначала установите вентилятор процессора на материнскую плату, панель памяти.
2. Затем установите эту материнскую плату на нижнюю пластину шасси
3. Разберите верхнюю доску, перегородку с электроприводом, 2 задние панели

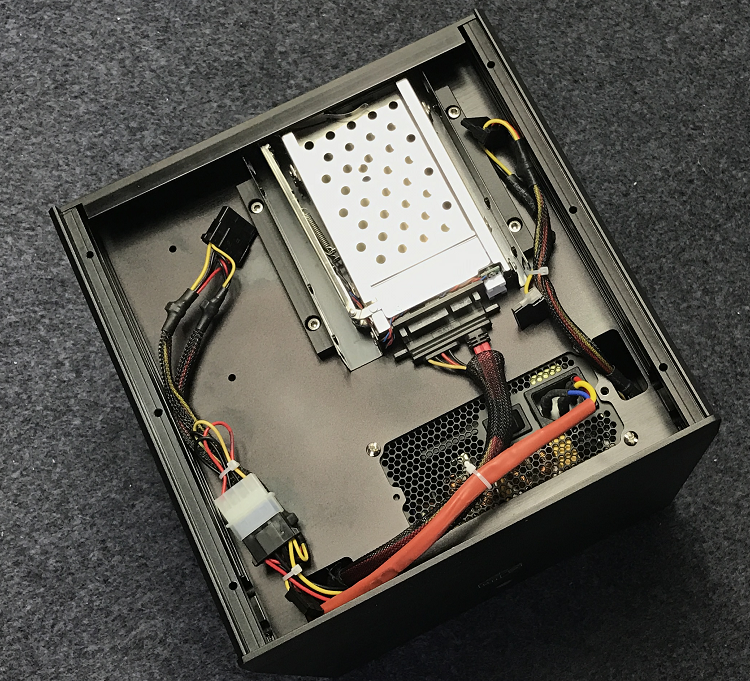

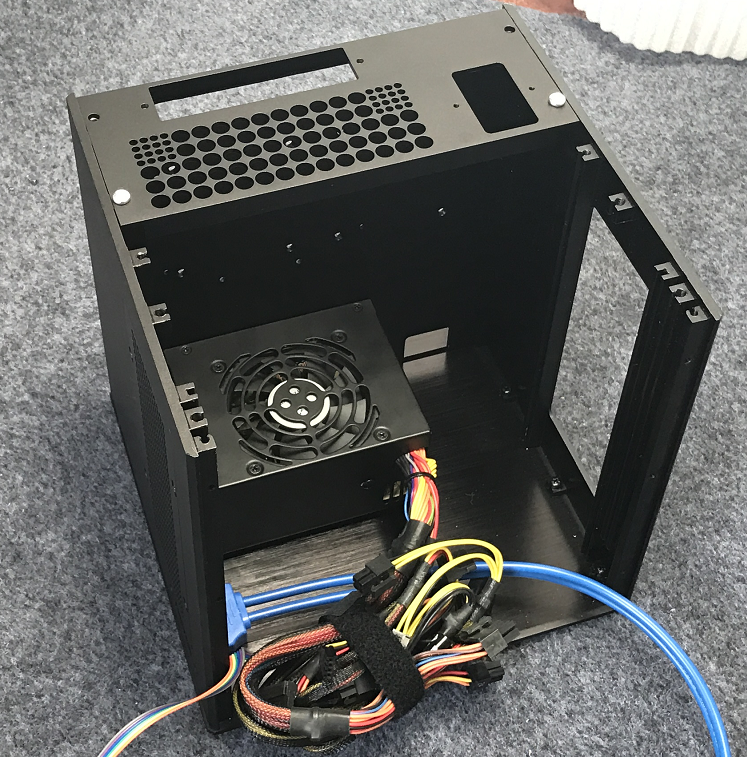

4. Установите питание SFX, жесткий диск и жесткий диск в разделе и вставьте раздел в слот для карты шасси
5. Затем установите нижнюю пластину материнской платы до нижней части шасси и установите винт нижней пластины
6. Затем установите видеокарту и вставьте линию питания внутренней материнской платы, запустите и укажите линию света, проволоку с помощью графической карты
7. Установите нижнюю половину задней платы

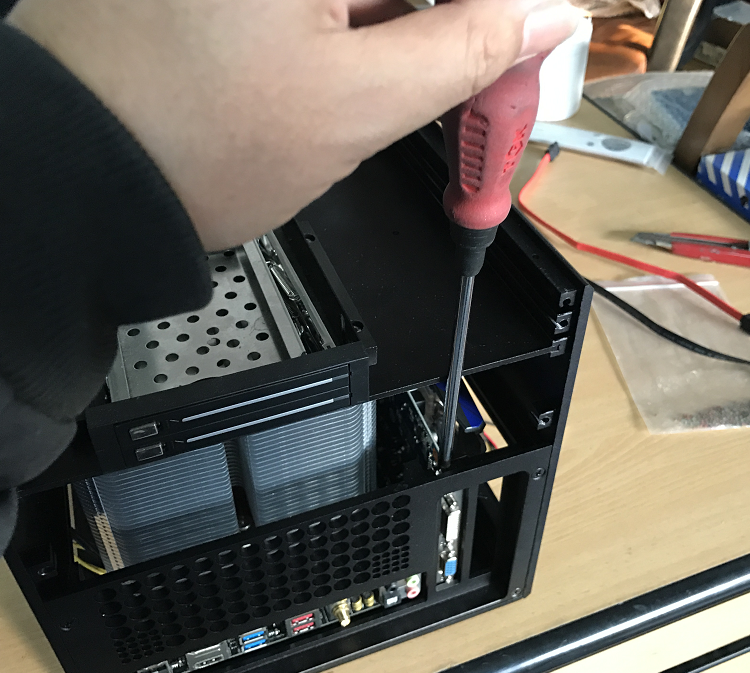

8. Установите фиксированные винты верхней и задней панели графики.

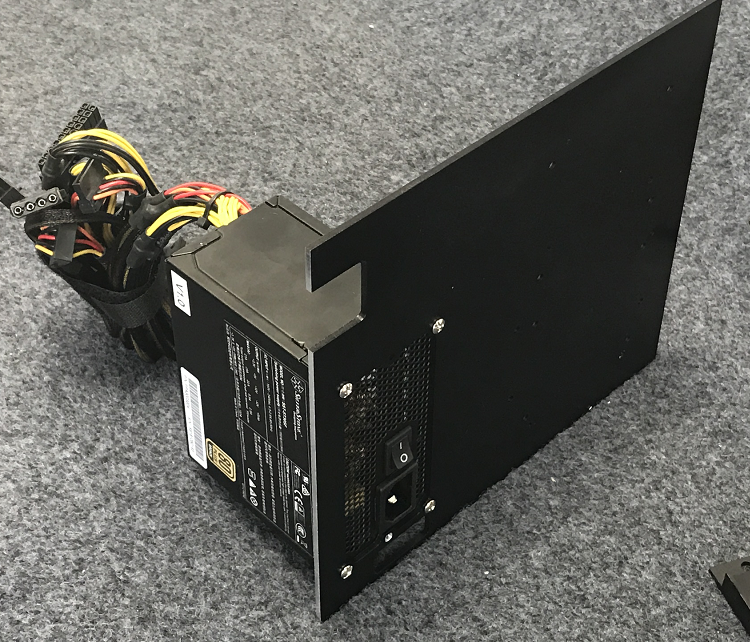

9. Установите источник питания на заднюю панель, пройдите через проводное отверстие перегородки и вставьте его в входное сиденье SFX (В частности, желтый провод линии преобразования мощности, предоставленной нашей стороной, является линией заземления, и будет контактная опасность контакта!)
10. Разберите небольшую перегородку с двух сторон и вставьте линию жесткого диска и линию питания. (Некоторые материнские платы должны вставить кабель данных жесткого диска перед установкой видеокарты)
11. Исправьте внутреннюю часть шасси с ремешком
12. Установите 2 небольших вентиляционных перегородок на стороне и установите фиксированную крышку
.
