[Zhenglong Electronics] UPC1237 Speaker Horn Protective Board готовая доска

Цена: 630руб.    (¥29.8)
Артикул: 9916803374

Вес товара: ~0.7 кг. Указан усредненный вес, который может отличаться от фактического. Не включен в цену, оплачивается при получении.

Этот товар на Таобао Описание товара
Продавец:应勇文yyw
Рейтинг:
Всего отзывов:0
Положительных:0
Добавить в корзину
Другие товары этого продавца
¥0.256руб.
¥18381руб.
¥4.8102руб.
¥25.8546руб.
  • Информация о товаре
  • Фотографии

 Рекомендация по убору магазинов Вы ищете:LM3886 | LM4766 | 5532Более
[Городские сокровища] Guo San Classic/LM1875T Portal LM1875 Port Plate ProductTown Store's Treasure British Nover 10000uf*2 конденсатор/ретрома тарелка/фильтровая пластина ретрои[Zhenglong Electronics] High -End LM317 Power Plate LM337 может отрегулировать плату стабилизации напряжения положительное и отрицательное двойное питание.[Zhenglong Electronics] Classic Big S NE5532N Sound Board Fever Board
Одна цена21,80 ЮаньОдна цена38,80 ЮаньОдна цена32,80 ЮаньОдна цена65,80 Юань
[Zhenglong Electronics] Big S NE5532 Double Fresh Performance Front Board Front Magnifing Board имеет схематическую диаграммуLM317LM337 с NE5532 Active Servo Precision Recision Recusion Precision Power Power Plate Plate Plate Gold, готовая готовая плата[Town Store's Treasure] LM3886 Правление усилителей LM3886TF Плата усилителя мощности одноразовая плата усилителя мощностиLaser Dark Word LM4766T PORT POAD LM4766 PORT PLAIN
Одна цена35,80 ЮаньОдна цена35,80 ЮаньОдна цена46,80 ЮаньОдна цена48,8 Юань

 Высокие динамики UPC1237Шок С реле OmronЛихорадка закончила доска

Подходит для расстояния в ногах19mmСиденье рога, два динамика между расстоянием25mm.

Функция:
Один;Задержка и остановка.
Два: Потенциальная защита точки портала, точка управления стартовой точкой средней точки DC>0,7 В.

Емкость реле: 5A 250VAC,3A 30VDC

Напряжение питания: AC12V-16V, Должно быть независимым обмотчиком или независимым источником питания трансформатора;

    Эта защитная плата с динамиком имеет функцию задержки начала и защиты DC,Простая схема защиты,Работа безопасна и надежная.И может сотрудничать с рабочими проводками магазина,Подходит для шасси с толщиной 5 мм толщины задней панели, сохранить пространство.

      размер готовой доски составляет (исключая сиденье рога):длинный69mmxШирина36mmxвысокий27mm

Меры предосторожности:

Он может использоваться только для платы усилителя мощности с двойным каналом Co -Ground. Если это двухэтажная схема BTL, два набора набора источника питания (не может быть использована одноэтажная схема BTL).

Описание продукта

   В усилителе защита динамиков является последним кольцом в выходной цепи. Хотя она не является главным героем, она также очень важна. Защитите свою любимую систему динамиков. Надежная производительность является наиболее основным требованием.Эта плата принимает простую и практическую конструкцию, которая выполняет функцию задержки загрузки, скорости отключения и выходной функции определения напряжения постоянного тока.Применимо к трехмерному усилителю звука.
информация о продукте

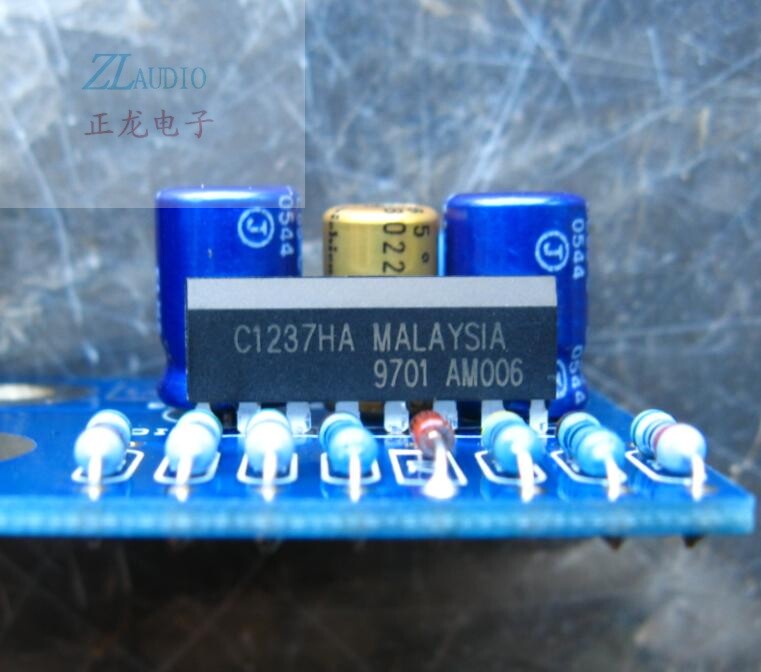

nUPC1237, который изготовлен из специальной интегрированной схемы защиты для Малайзии,Он имеет такие функции, как задержка загрузки, защита DC, Power -Off и Anti -Ippact и т. Д.

n Используя высококачественные детали, одну из ключевых частей защитной платы Relay Discection Relay, используйте новый оригинальный Omron G2R-2Двойной нож и двойной бросокВосемьПолная печать 5A Большой ток эстафета,сереброКонтакт, без пожара и окисления, Баозхен, длительный срок службы, хорошее качество и ощущение очень важны.

n ELNAЭлектролитический конденсатор Blue Robe 100 UF/50V 2,

n ПанасоникЭлектролитическая емкость 22 UF/50V 1:

n 1%Металлическая мембрана сопротивление.Высококачественная проводка, колонка,

n Pad Gold Line PCB Line Poard,

n 2 Усилитель -проводка.

На параметре -доска:

R1

56K

D1

IN4007

R2

10K

D2

IN4148

R3

47Ω

C1

100UF

R4

10K

C2

22UF

R5

56K

C3

100UF

R6

56K

  проводная колонка

  5,08 фута расстояния

R7

56K

  реле

  Omron G2R-2

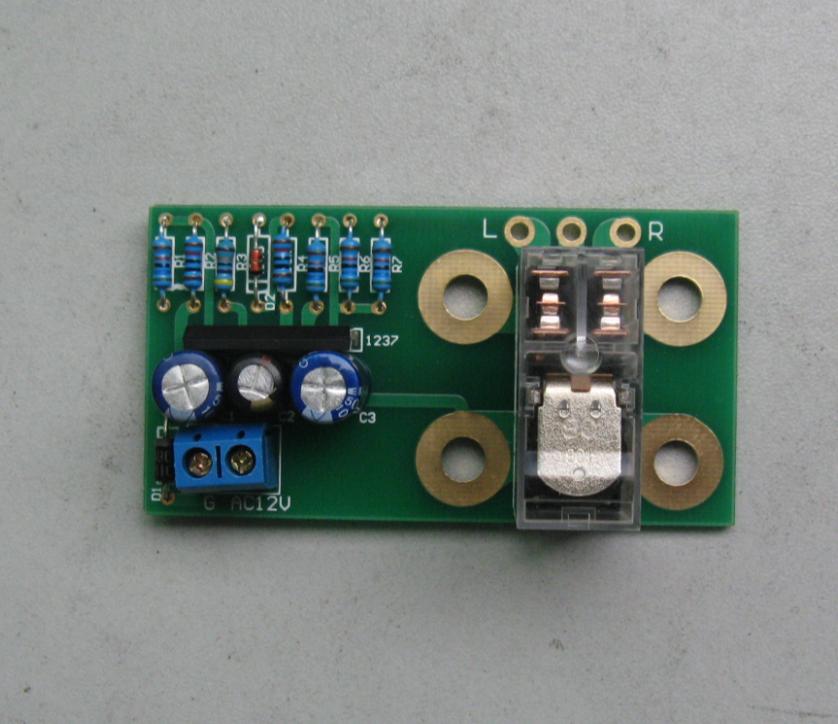

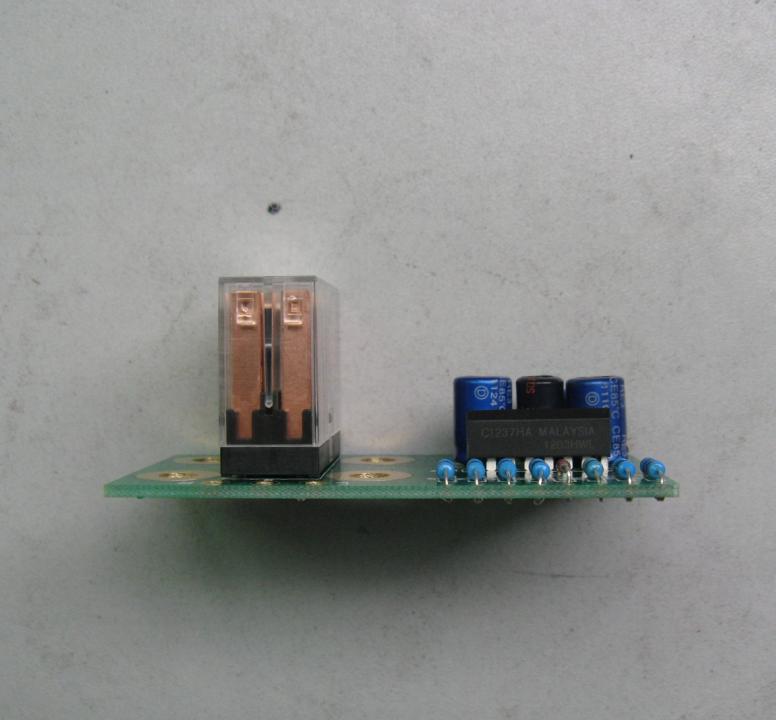

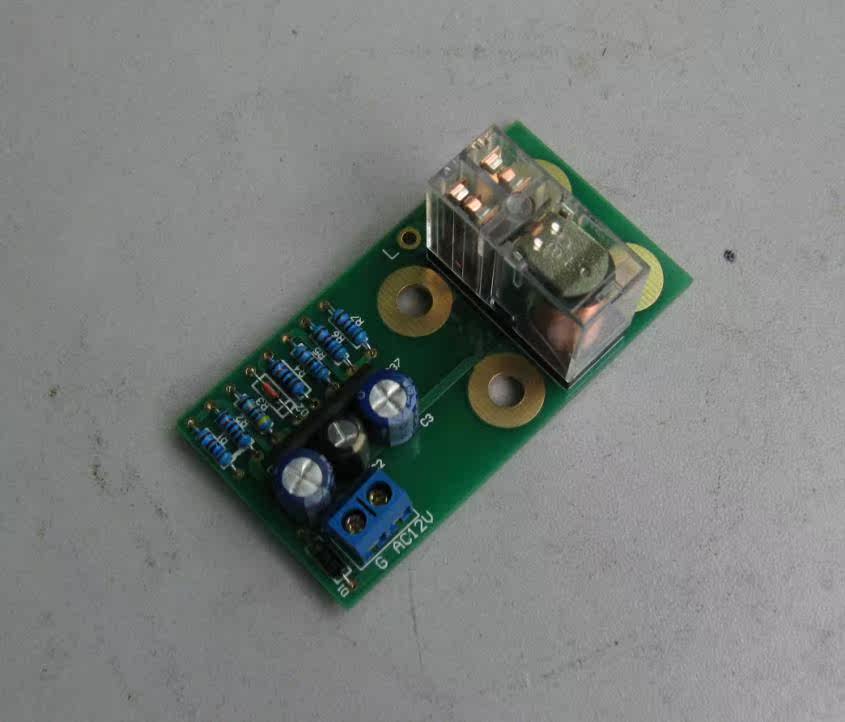

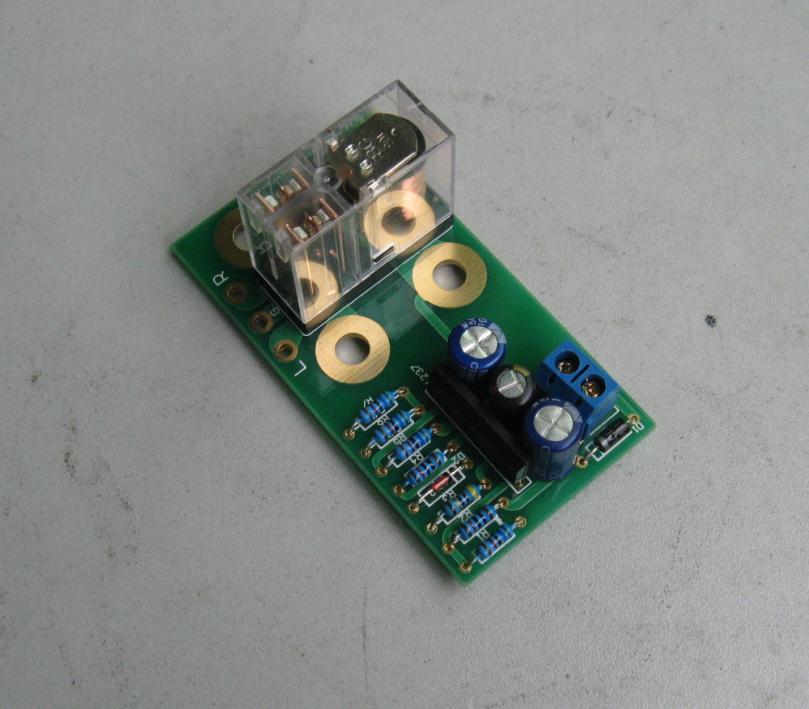

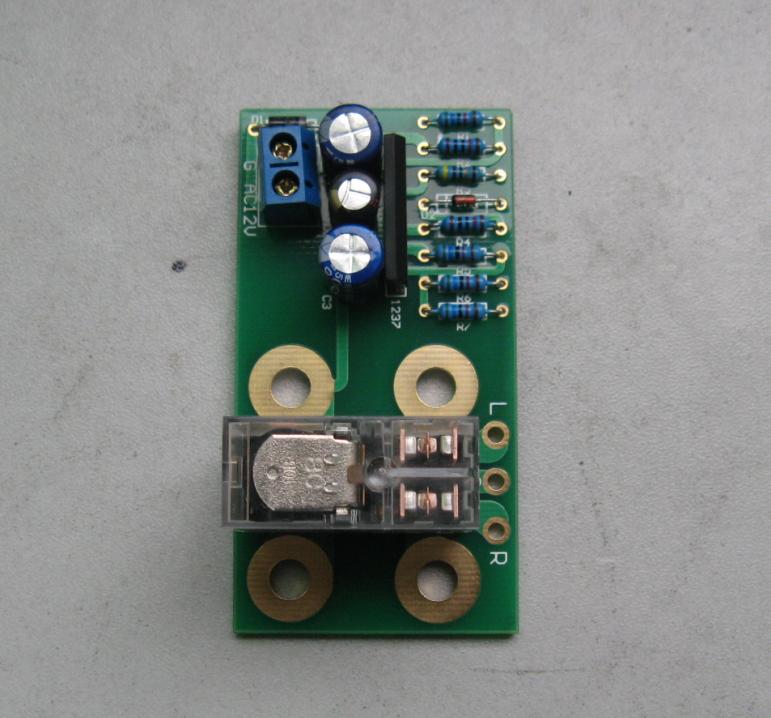

 Реальная съемка:

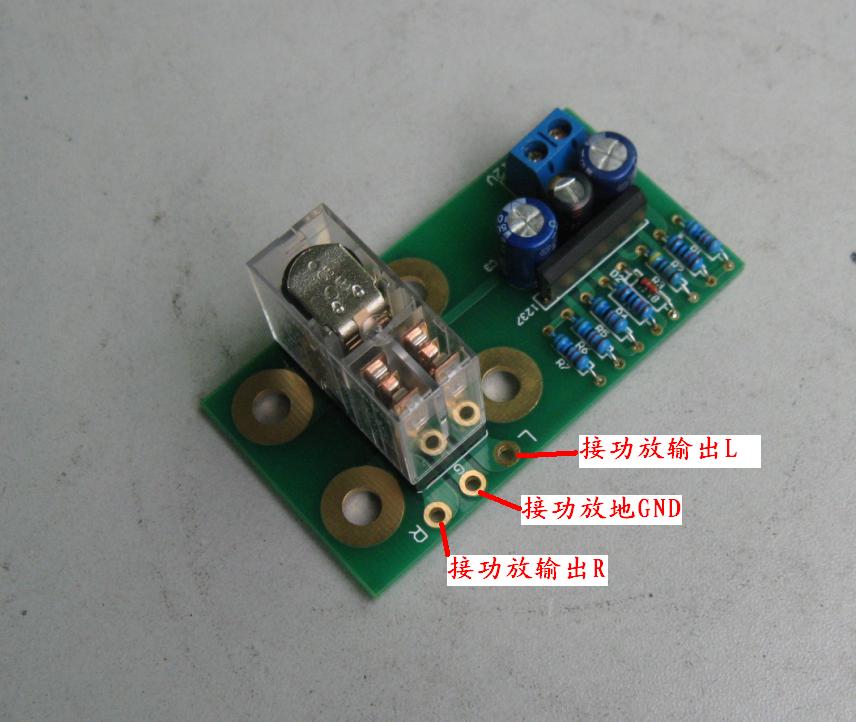

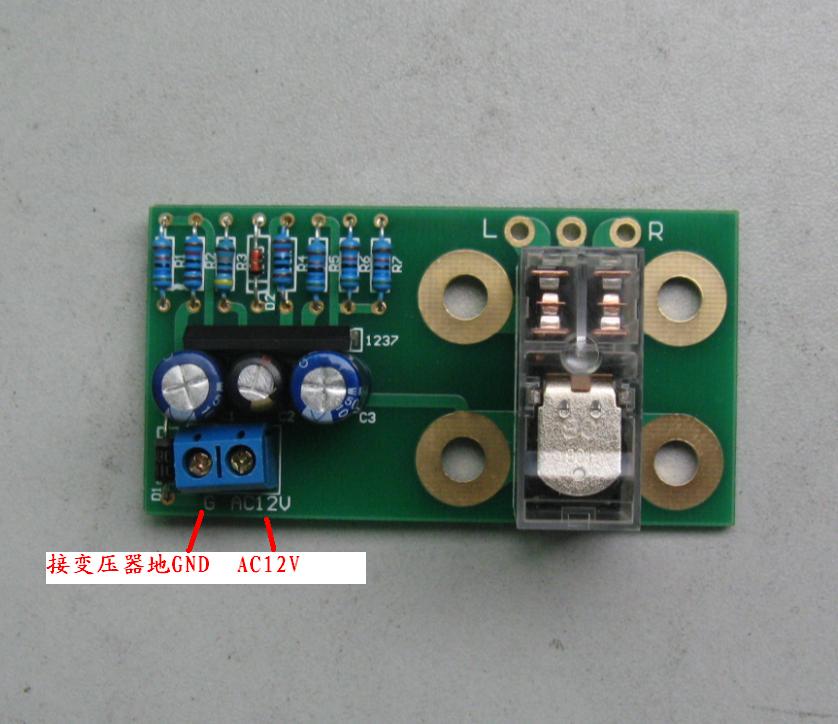

Столбец терминала мощности, вам необходимо подключить AC12V

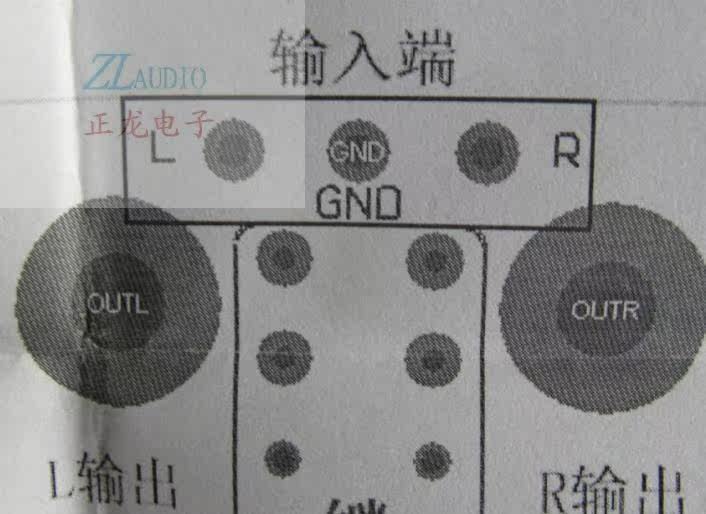

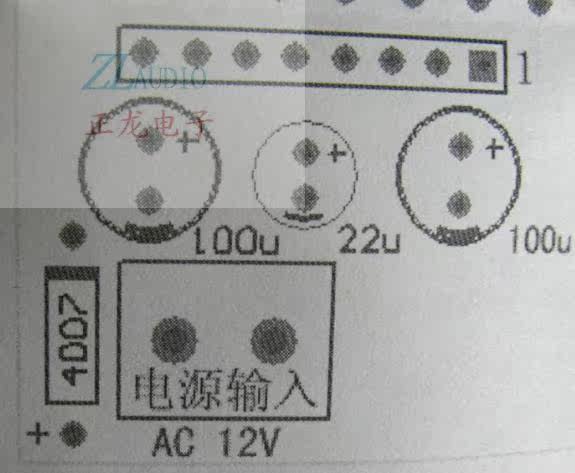

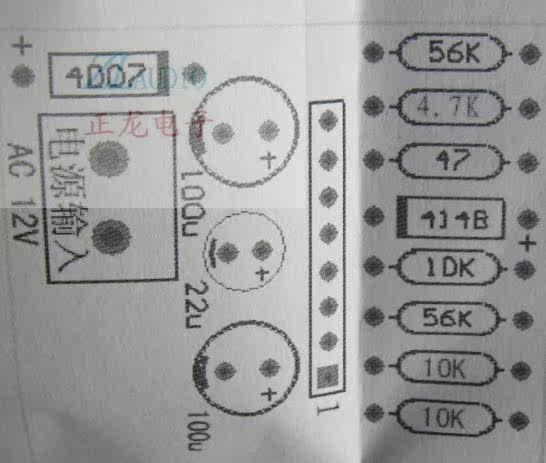

Карта установки компонента:

При появлении проводной колонны необходим столб шнура, чтобы добавить 5 юаней.

Установка визуализации:

В настоящее время в настоящее время определяется шасси, подходящее для установки: малый усилитель мощности все алюминиевое черное место



Поскольку рабочее статус на плате может быть скорректирован, вот краткое объяснение нескольких ключевых узлов регулирования:

7Емкость емкости ноги выходит из земли большая, а длительная задержка составляет 22 UF, 33 UF лучше;

2Емкость земли - это емкость земли.100UFЛучший внутри Если вместимость высокого точечного напряжения в усилителе или некоторых профессиональных усилителей мощности с высокой мощностью может быть увеличена!
