[Zhenglong Electronics] Big S NE5532N Передняя доска передняя увеличительная пластина передняя полярная масса
Вес товара: ~0.7 кг. Указан усредненный вес, который может отличаться от фактического. Не включен в цену, оплачивается при получении.
Описание товара
Big S NE5532NвпередДетали платы предусилителя сценической платы
Покупателям необходимо сваривать самостоятельно.Это запасная часть.Из-за множества неопределенных факторов в процессе установки и тестирования его нельзя использовать в обычном режиме после установки. Наш магазин может предоставить техническую поддержку онлайн. Однако возврат и обмен не предусмотрены. Если у вас есть какие-либо вопросы об устройстве или плате, задайте их перед сваркой. Пожалуйста, выбирайте внимательно!
Пустая плата печатной платы: 5,8 юаней за штуку, пожалуйста, свяжитесь с нами, если она вам нужна.
иллюстрировать:Big S NE5532NОперационный усилитель представляет собой настоящий разобранный продукт.
1. Плата изготовлена из высококачественного стекловолокна толщиной 1,6 мм с двусторонней проводкой, а площадка покрыта оловом для облегчения сварки.Размер: 75ММ*50ММ.
2. В конструкции используется классическое одноточечное заземление, сигнальная земля и заземление питания разделены, двухсторонняя конструкция проводки и встроенная площадка потенциометра.
3. Конденсатор фильтраТайваньский ЧАЙПО1500UF/25VСвязанная емкость естьБезэлектродный конденсатор Panasonic CE BP 5,6 мкФ, конденсатор отрицательной обратной связиPanasonic CE 47 мкФ/63 В,1%ТочностьМеталлическая мембрана сопротивление, встроенная трубка регулятора напряжения является оригинальной ST LM7815/LM7915, а высокочастотная фильтрацияЭЛНА 100 мкФ/50 В и Сименс 0,1 мкФ,Потенциометр B50K с 40-точечным шагом и качественными креплениями.Полностью позолоченный держатель операционного усилителя.
4. Источником питания этой платы является источник переменного тока (переменный ток от 12 до 16 В переменного тока), поэтому следует использовать независимый трансформатор или независимую обмотку;
5Усиление этой платы определяется резистором с маркировкой 22К на плате. Есть два варианта: 3 раза (R1 22К) и 5 раз (R1 47К).По умолчанию R1 — 22 КБ,Корпус потенциометра должен быть заземлен.

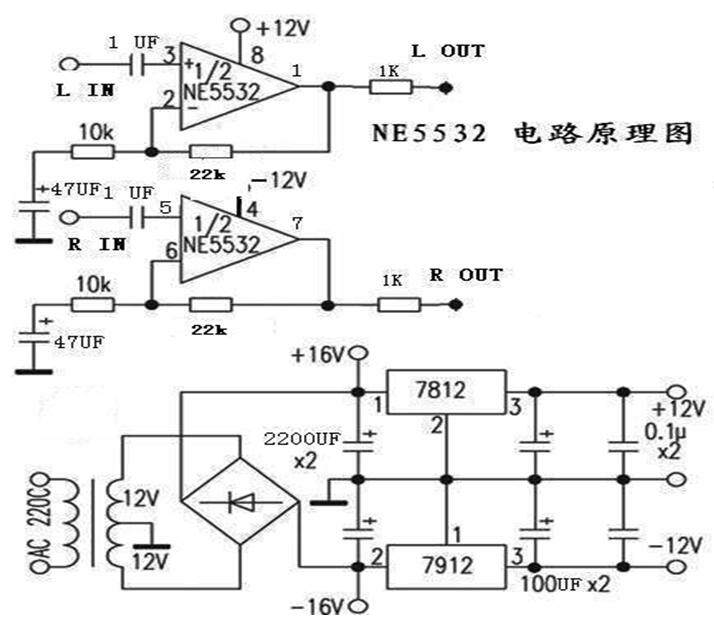

Принципиальная схема выглядит следующим образом:
Два момента для пояснения:
1,Каждый из контактов 3 и 5 входного конца операционного усилителя имеет резистор смещения номиналом 47 кОм, подключенный к земле.Они не показаны на рисунке ниже, но их можно увидеть на реальном изображении.
2. Потенциометр громкости подключен за резистором 1К и на рисунке не показан.
Описание проводки:AC GND ACПодключено к трансформатору, напряжение переменного тока двойное.15VПредметы
Rin GND,LinИсточник соединения,GNDДля общественной площадки;
Rout GND,LoutПодключите ко входу усилителя мощности последующего каскада,GNDдля общественной площадкиСущность
Метод тестирования: сначала подключите трансформатор и включите питание, не подключая источник звука и плату заднего усилителя, используйте мультиметр в диапазоне мВ для измерения выходного напряжения средней точки. Если оно находится в пределах 10 мВ, это нормально; затем подключите источник звука, поскольку выходной конец этой платы проходит через резистор 1 кОм и плату заднего усилителя. Плата усилителя подключена, поэтому вы не можете напрямую подключить динамик к выходу этой платы для тестирования. Вам следует подключить один конец динамика, а другой конец к точке пайки слева от резистора 1 кОм (подключен к контакту 1 (клемму 7) выхода операционного усилителя). Если звук нормально слышен, это нормально!"

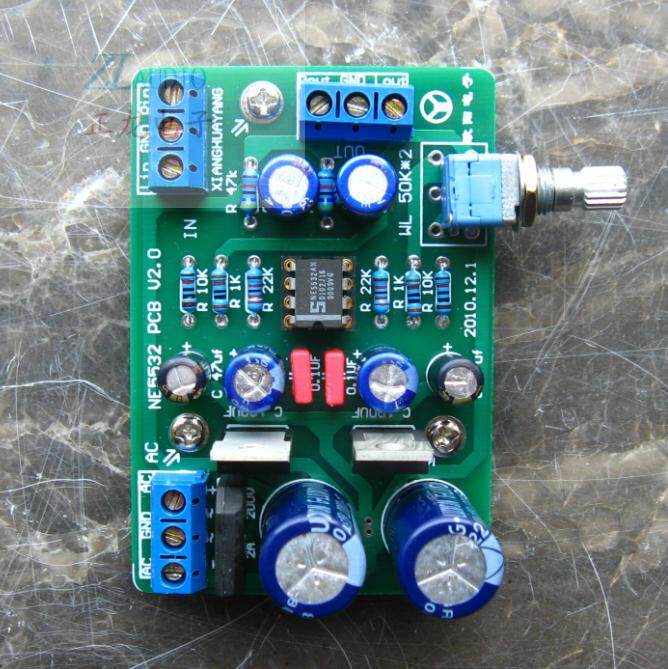

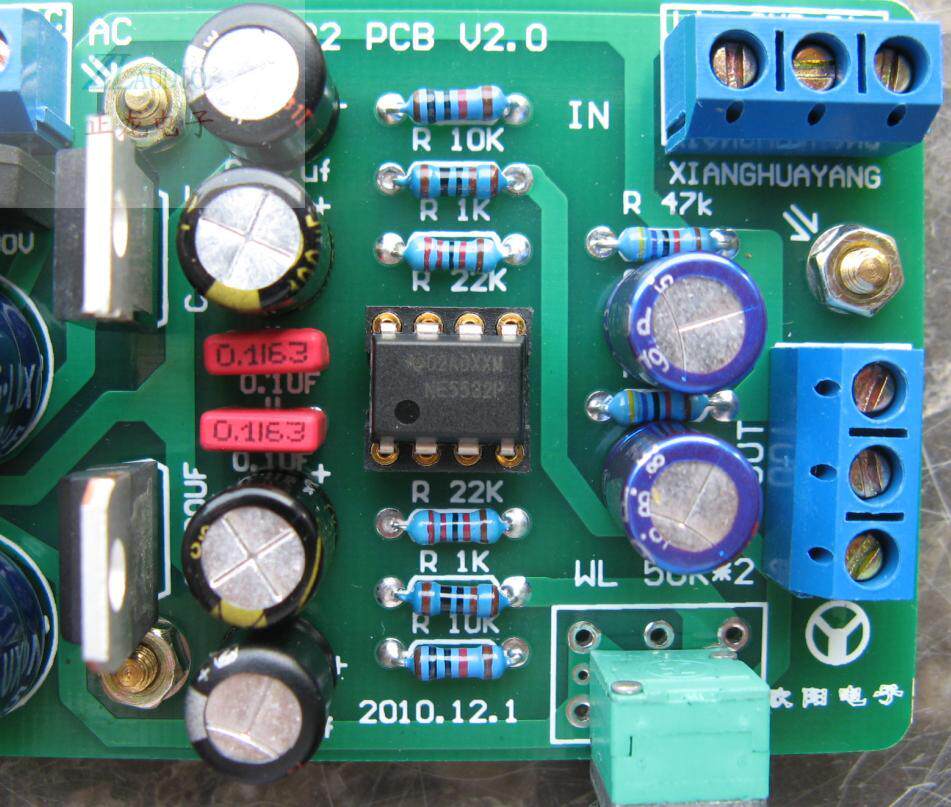

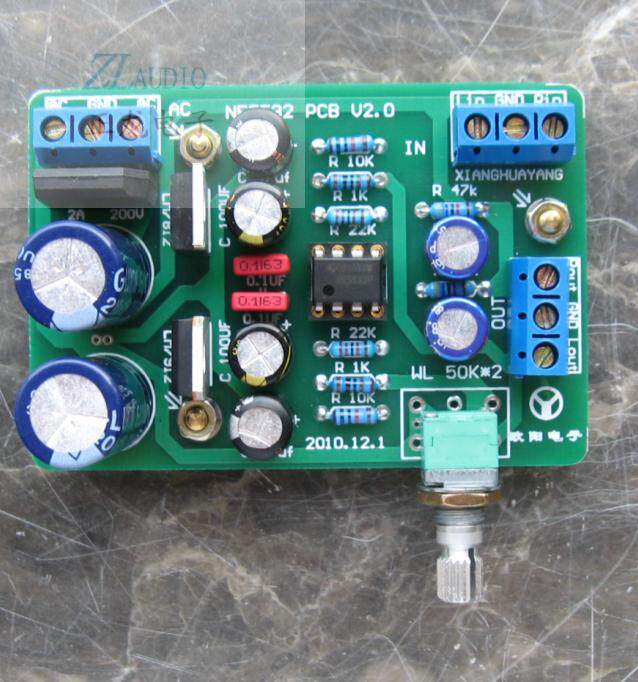

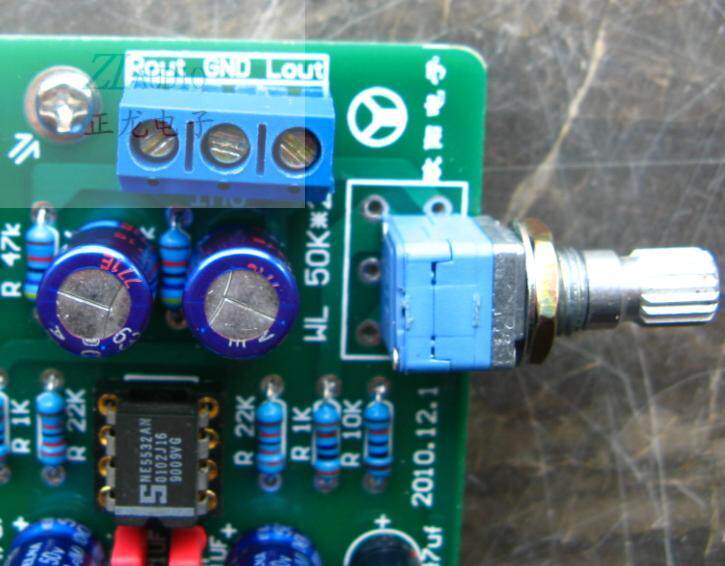

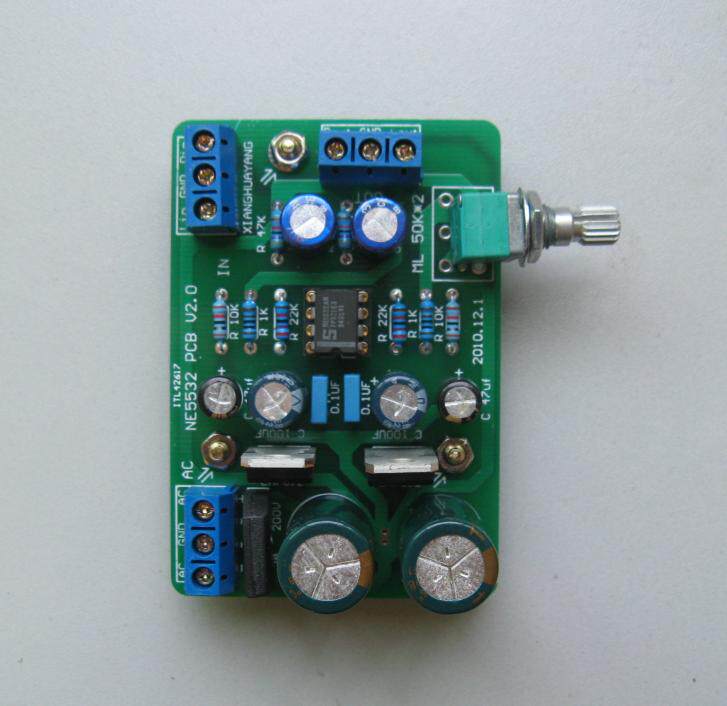

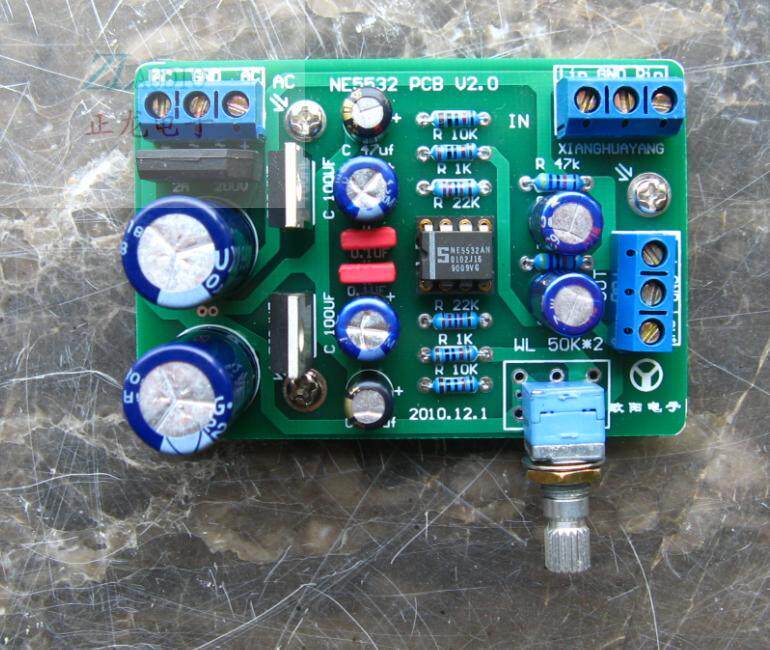

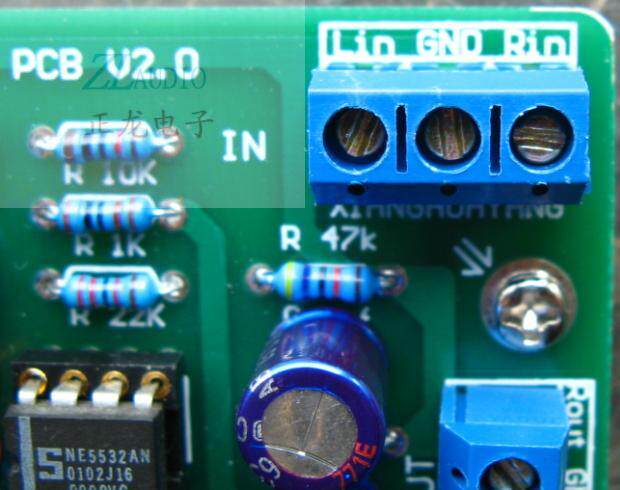

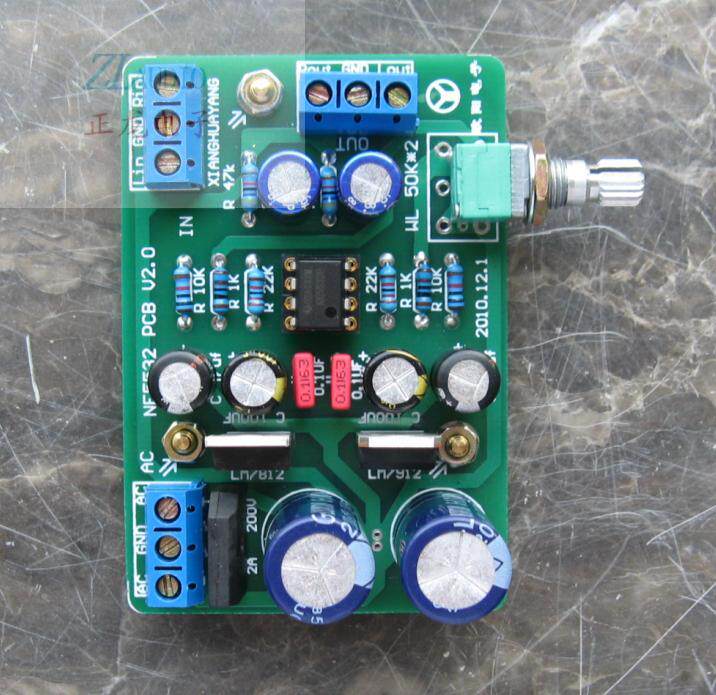

Реальная съемка:
