2.1 Трехканальный TDA7379 Subwoofer Gongpan Single Source Source 12V5532 Предварительный динамик Rencou

Вес товара: ~0.7 кг. Указан усредненный вес, который может отличаться от фактического. Не включен в цену, оплачивается при получении.
Описание товара
- Информация о товаре
- Фотографии

|

[收藏、放购物车可能有惊喜哦~~]

[商品介绍:]

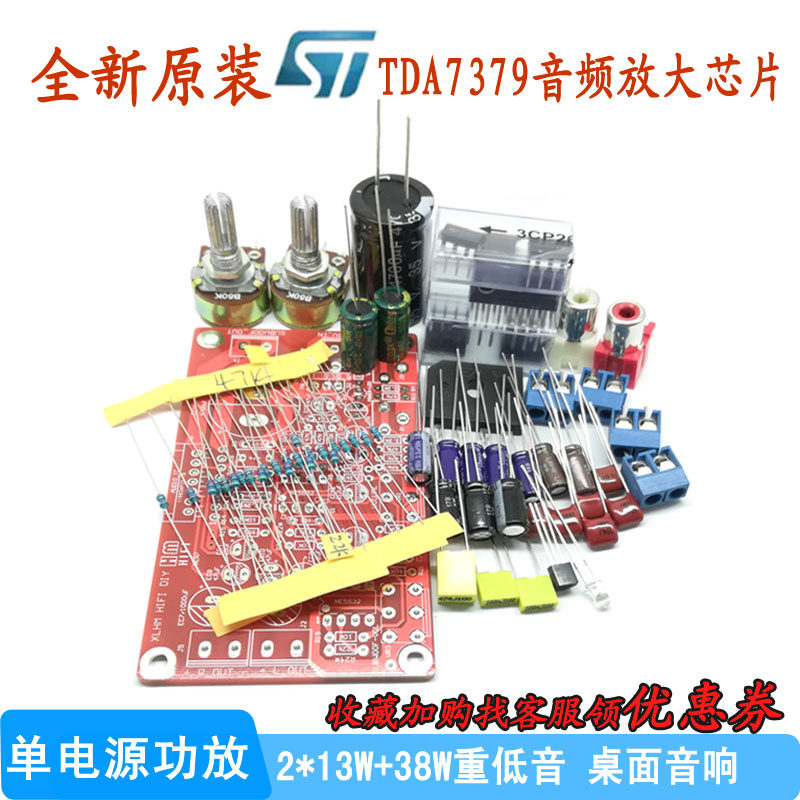

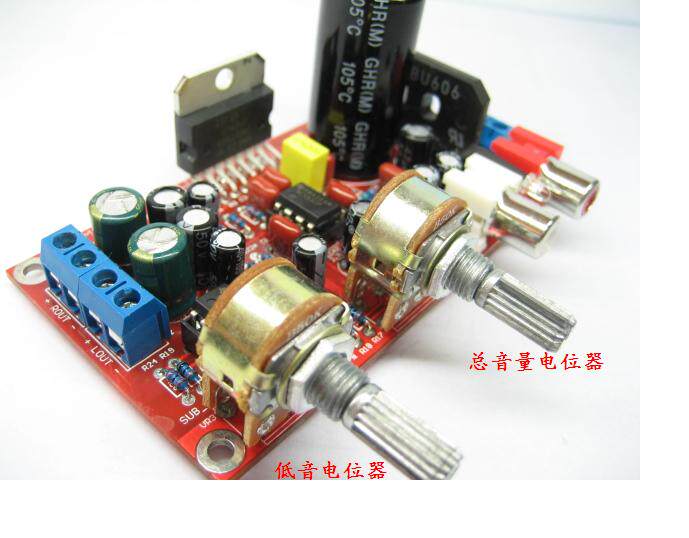

[本套件采用一颗原装进口意法半导体(]ST[)公司的]TDA7379[组成][三][声道]2.1[功放电路,前级及低音处理使用了德州仪器TI品牌 NE5532双运放电路,外围元件少,具有灵活使用,可多种电压供电的特点。][两个电位器分别为低音和总音量调节][(本电路非传统使用RC通过电位器来调节高低音频率,电路上做了中高音处理,低音电路使用低通滤波器,不需要另外增加高音电位器)。]
[电源要求:][可多种电压供电:]
[1.单电源直流][10V~22 V(可以连接12V电瓶供电使用)][;]
[2.单电源交流]9V~14V[范围内均可输入(输入电压越高,输出功率越大);]
[建议电源电流至少在3A以上,音效会更好][。]
[输出配用音箱:]
[1.左右卫星可以接]2~4~6~8[欧姆10-15W全频或中高频喇叭,]
[2.超低音可以接]4~8[欧姆20-30W低频或中低频喇叭][。]

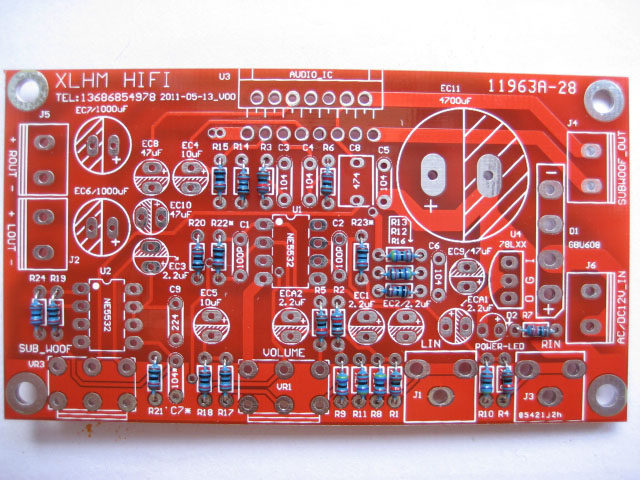

PCB[使用优质双面玻纤板,高级红油阻焊层,布局合理,美观大方。外围元件少,无噪音,低音低沉有力,中高音饱满清晰,音质纯净。适合于汽车、摩托车、电动车及多媒体音响的改装,提升您的音响音质][。]
[温馨提示:本2.1功放板][非传统使用RC通过电位器来调节高低音频率,电路上左右卫星声道做了中高音处理,低音电路使用低通滤波器,左右卫星声道只有中高频声音输出,没有重低音频率输出,如果用左右卫星声道用做2.0音响,不连接低音声道来使用的话,那么只能够听到中高音频率的声音。]

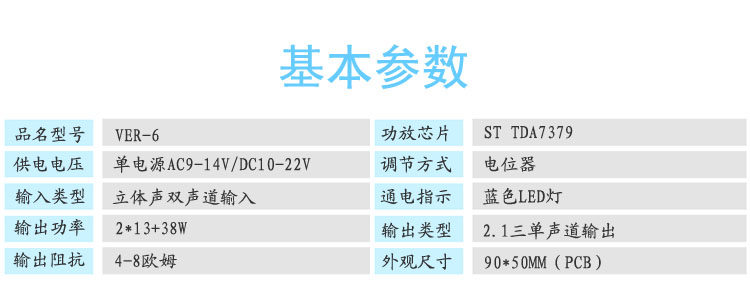

[规格:]PCB[长90MM宽50MM]
&[nbsp;完成焊接的板子长宽约为:90*72(含电位器手柄)]

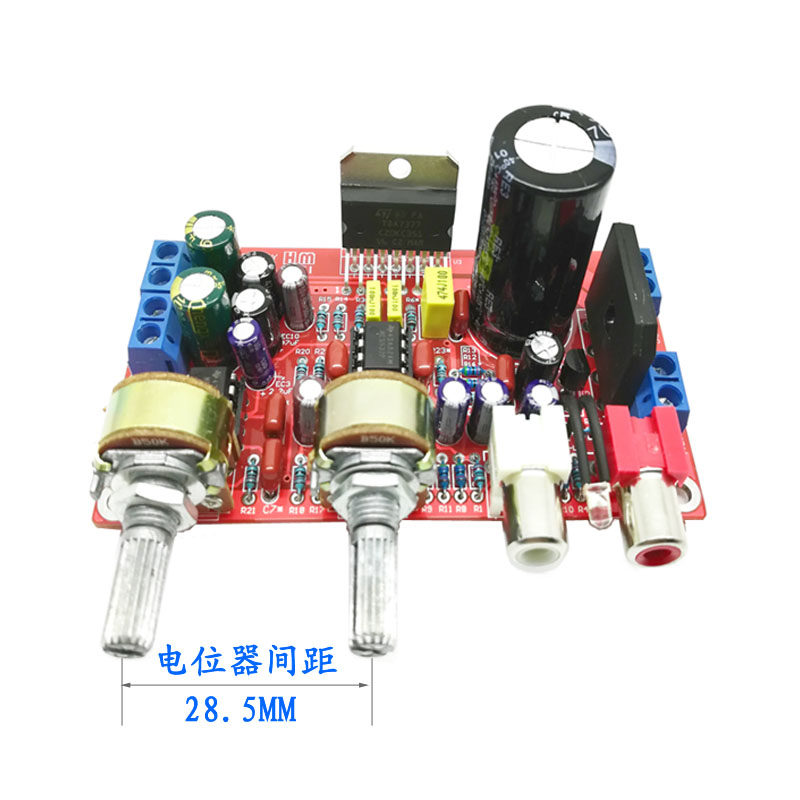

&[nbsp; 两个电位器中心距约为28.5MM]


[本套件价格不包括散热片在内,需安装散热片方可使用,请各位朋友知悉]
[因每批到货批次不同,板上元器件会有外观上的稍许差别,图片不再另行更换,以实物为主,我们保证使用相同或更好的品质!]

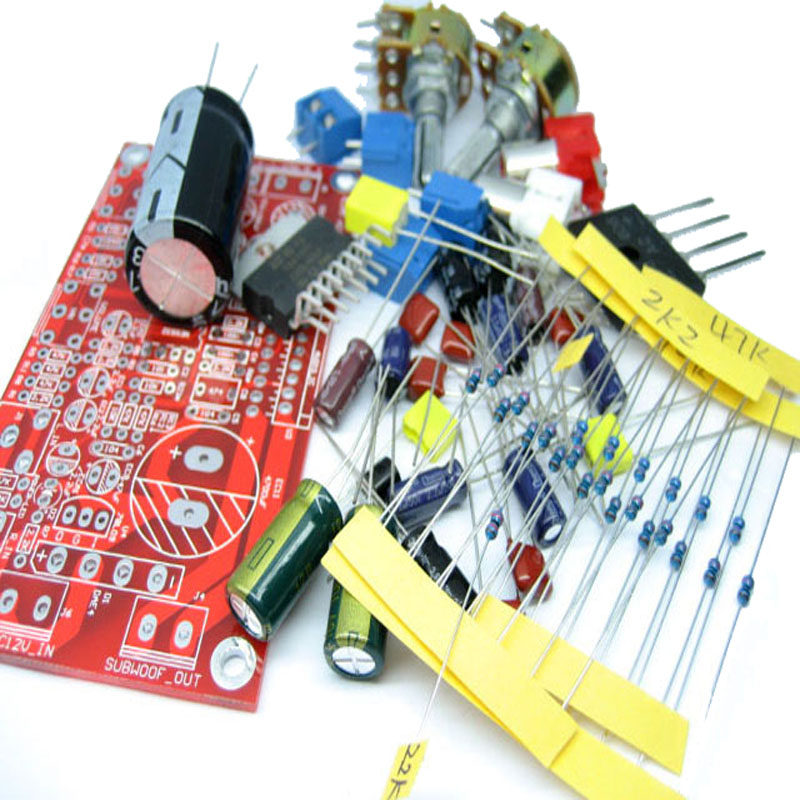

[焊接中的板子,将元器件插入板上对应的位置,再在PCB板][反面将脚位焊牢]
[新版更好的电解配料,C3 C4也换成了黄色校正电容,品质更佳!]

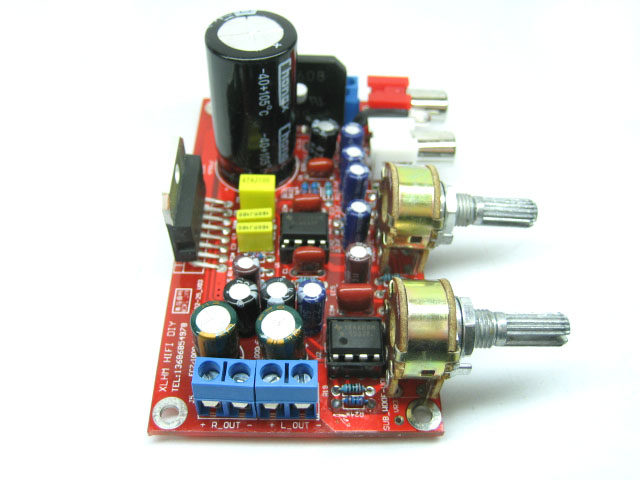

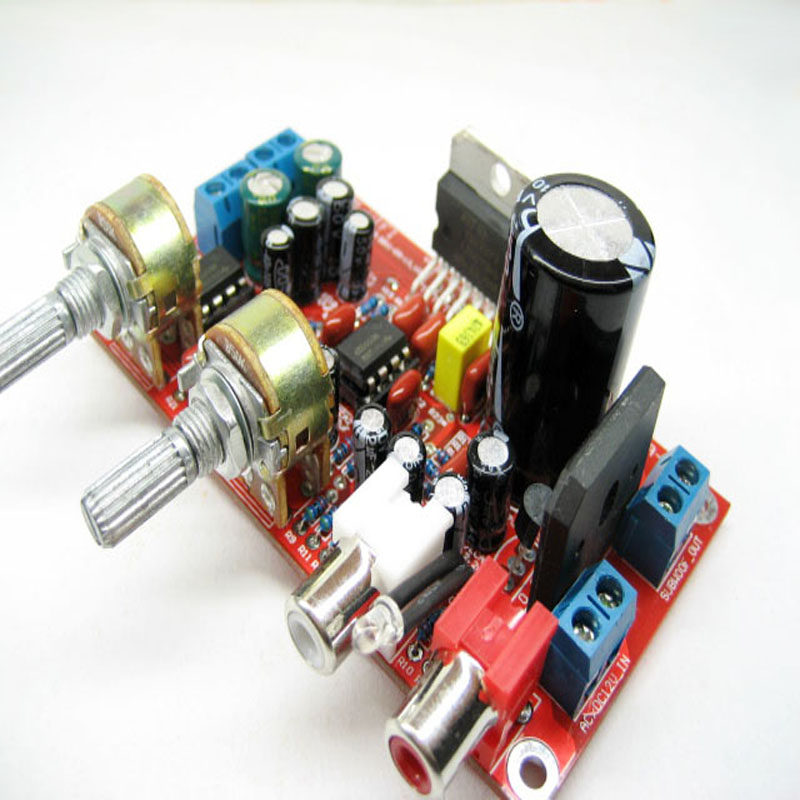

[完成焊接的板子]

[本套件可配小店内散热片使用,已开好丝牙,安装便捷]
[http://item.taobao.com/item.htm?id=8019557241]
[如您不方便自己焊接散件,可移步已完成焊接的成品:]
[http://item.taobao.com/item.htm?id=9592522181]
[成品(完成元器件焊接)]

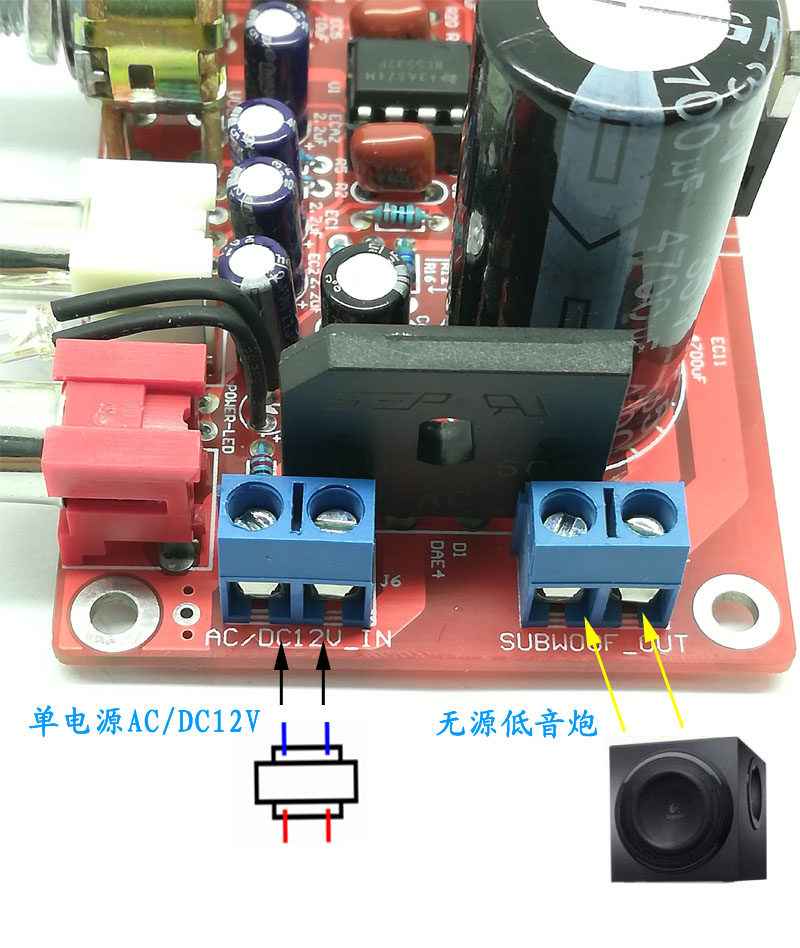

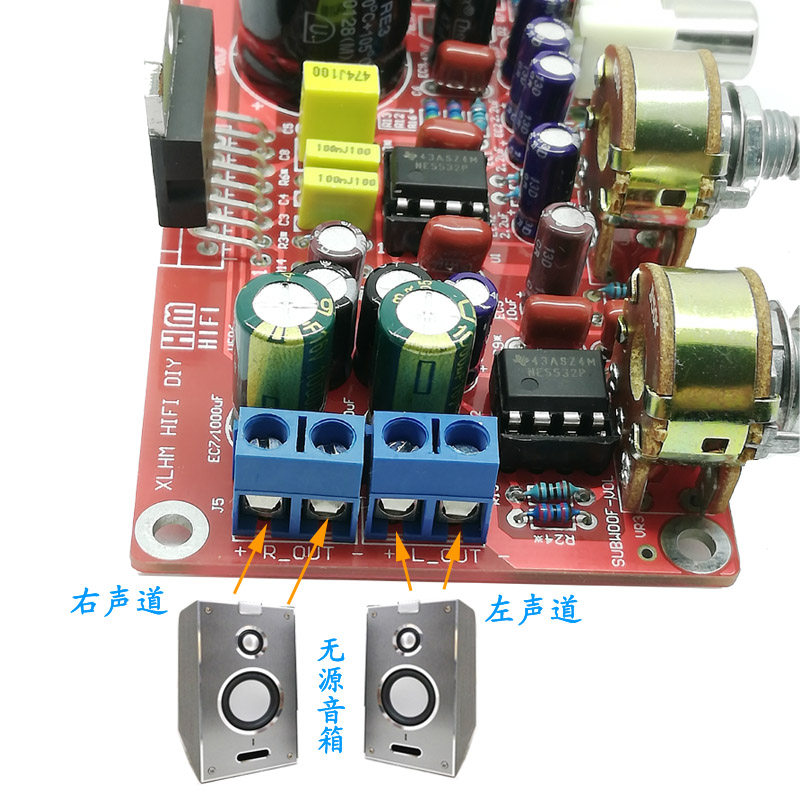

[接线示意图如下:]
