[Zhenglong Electronics] UPC1237 Защитная плата спикер

Цена: 778руб.    (¥36.8)
Артикул: 9321597534

Вес товара: ~0.7 кг. Указан усредненный вес, который может отличаться от фактического. Не включен в цену, оплачивается при получении.

Этот товар на Таобао Описание товара
Продавец:应勇文yyw
Рейтинг:
Всего отзывов:0
Положительных:0
Добавить в корзину
Другие товары этого продавца
¥0.256руб.
¥18381руб.
¥4.8102руб.
¥25.8546руб.
  • Информация о товаре
  • Фотографии

Название события:Ограниченное времяДата мероприятия: 27 марта 2015 г.-апрель 03, 2015
  • (Шанхай, Цзянсу, Чжэцзян);Один заказ заполнен99Юань,Бесплатная доставка,
 Рекомендация по убору магазинов Вы ищете:LM3886 | LM4766 | 5532Более
[Городские сокровища] Guo San Classic/LM1875T Portal LM1875 Port Plate ProductTown Store's Treasure British Nover 10000uf*2 конденсатор/ретрома тарелка/фильтровая пластина ретрои[Zhenglong Electronics] High -End LM317 Power Plate LM337 может отрегулировать плату стабилизации напряжения положительное и отрицательное двойное питание.[Zhenglong Electronics] Classic Big S NE5532N Sound Board Fever Board
Одна цена21,80 ЮаньОдна цена38,80 ЮаньОдна цена32,80 ЮаньОдна цена65,80 Юань
[Zhenglong Electronics] Big S NE5532 Double Fresh Performance Front Board Front Magnifing Board имеет схематическую диаграммуLM317LM337 с NE5532 Active Servo Precision Recision Recusion Precision Power Power Plate Plate Plate Gold, готовая готовая плата[Town Store's Treasure] LM3886 Правление усилителей LM3886TF Плата усилителя мощности одноразовая плата усилителя мощностиLaser Dark Word LM4766T PORT POAD LM4766 PORT PLAIN
Одна цена35,80 ЮаньОдна цена35,80 ЮаньОдна цена46,80 ЮаньОдна цена48,8 Юань

Защитный совет Speaker (Horn) с терминалами для лихорадки

    Эта защитная плата с динамиком имеет функцию задержки начала и защиты DC,Простая схема защиты,Работа безопасна и надежна.Его также можно использовать с сиденьем терминала усилителя мощности в нашем магазине, подходящем для установки на шасси толщиной менее 5 мм на задней панели, экономя пространство.

  Рабочее напряжение:запустить12-15V,отвечатьИспользуйте независимые трансформаторы или независимые обмотки.

    размер готовой платы (за исключением сиденья динамика): Long69mmxШирина36mmxвысокий24mmПодходит для расстояния в ногах19mmСиденье рога, два динамика между расстоянием25mmСущность

Меры предосторожности:

Он может использоваться только для платы усилителя мощности с двойным каналом Co -Ground. Если это двухэтажная схема BTL, два набора набора источника питания (не может быть использована одноэтажная схема BTL).

Описание продукта

   В усилителе защита динамика является последним кольцом в выходной цепи.

    Эта доска принимает простой и практическую конструкцию, с задержкой запуска, выключения и вывода вывода определения и защиты напряжения постоянного тока.Подходит для стерео усилителейСущность
информация о продукте

Этот продукт является платой защиты докладчиков для двухканального усилителя,Подходит для большинства досок усилителей.

nСпециальная защита интегрированных цепи сделана в МалайзииUPC1237,С задержкой загрузки,Защита постоянного тока,Выключение питания и функции против IMPACT,

n Принять высококачественные детали, один из ключевых компонентов платы по защите динамиков реле-реле, используя новый оригинальный PanasonicJW2SN-DC12VДвойной нож и двойной бросокВосемь поднятых,Полная печать 5A Большой ток эстафета,Контакты не зажигают и не окисляют, верность, долгое обслуживание, очень хорошее качество и очень тяжелое ощущениеСущность

n ELNAЭлектролитический конденсатор Blue Hoot100UF/50V 2Только,

n  PanasonicЭлектролитическая емкость22UF/50V 1только

n 1%Металлическая мембрана сопротивление.Высококачественная проводка, колонка,

n2 передовых терминалов усилителя,Один на канал, хорошее качество и прекрасная внешность.

На параметре -доска:



R1

56K

D1

IN4004

R2

10K

D2

IN4148

R3

47Ω

C1

100UF

R4

10K

C2

22UF

R5

56K

C3

100UF

R6

56K





R7

56K

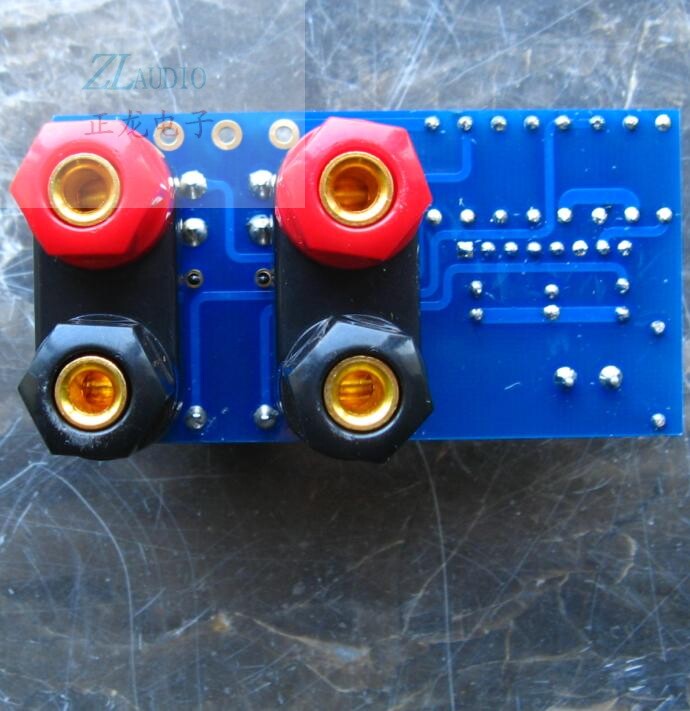

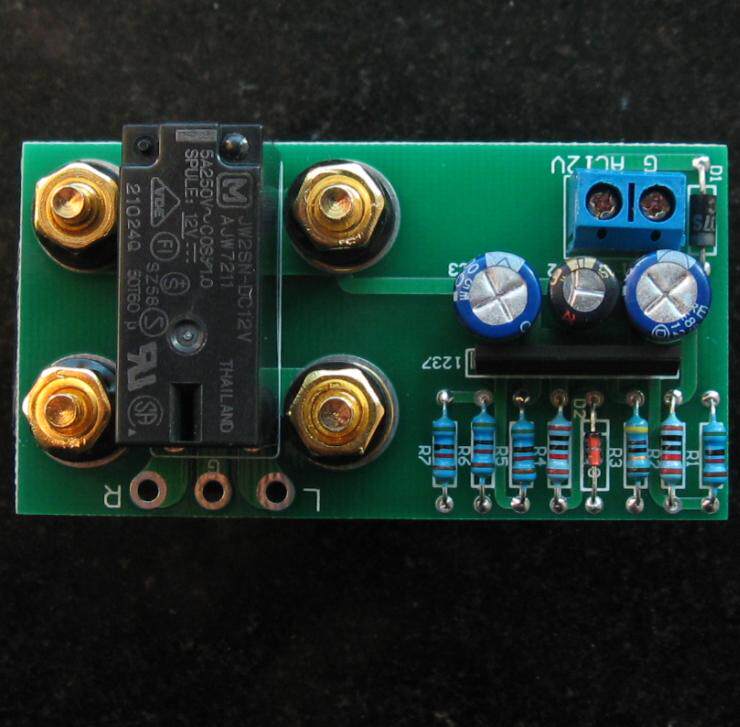

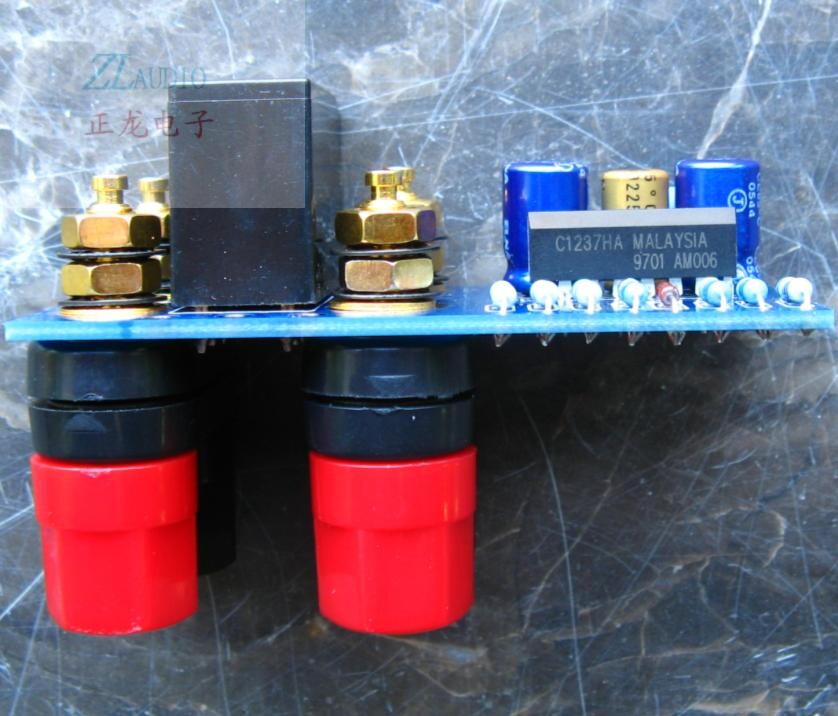

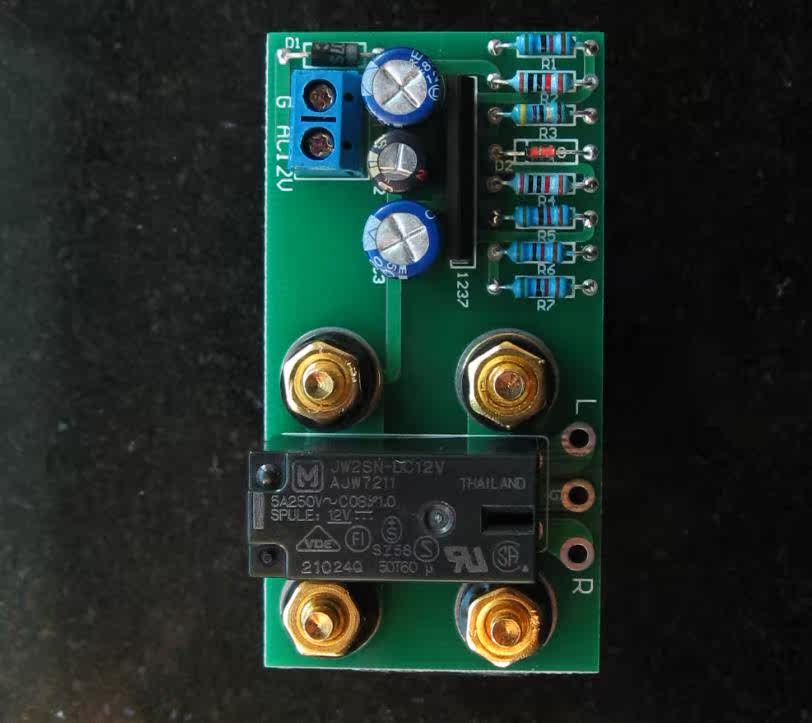

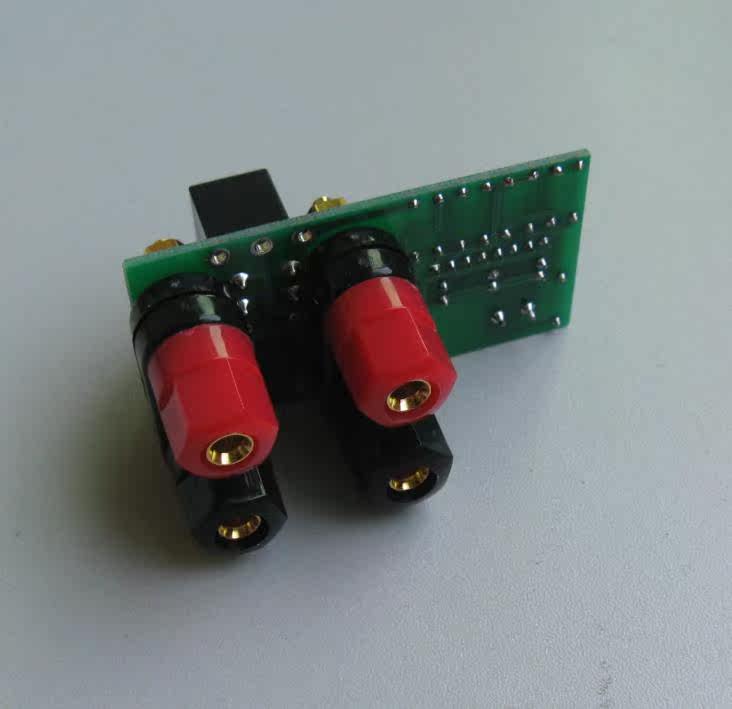

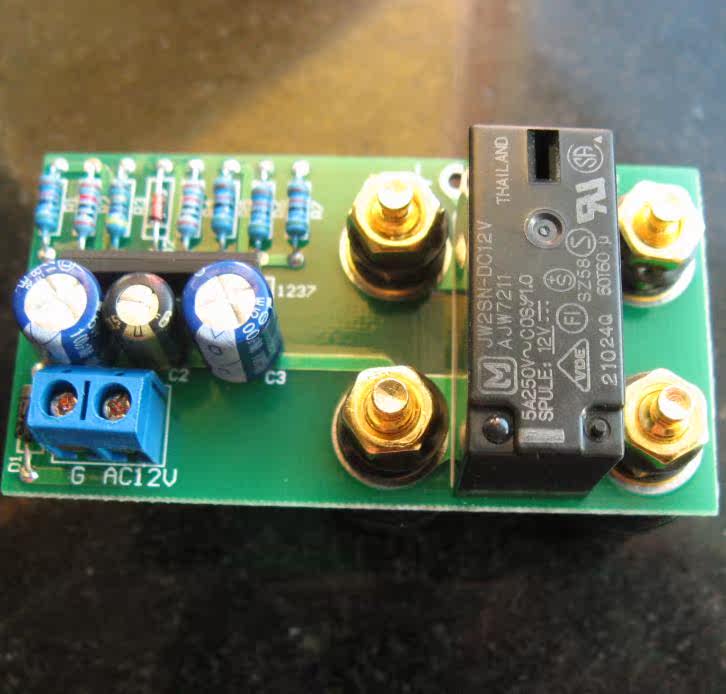

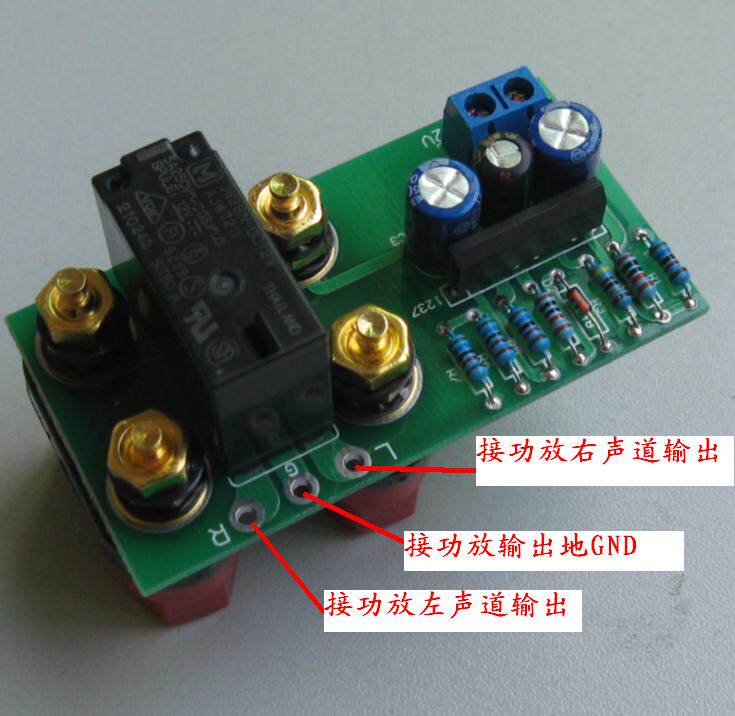

 Настоящий выстрел:

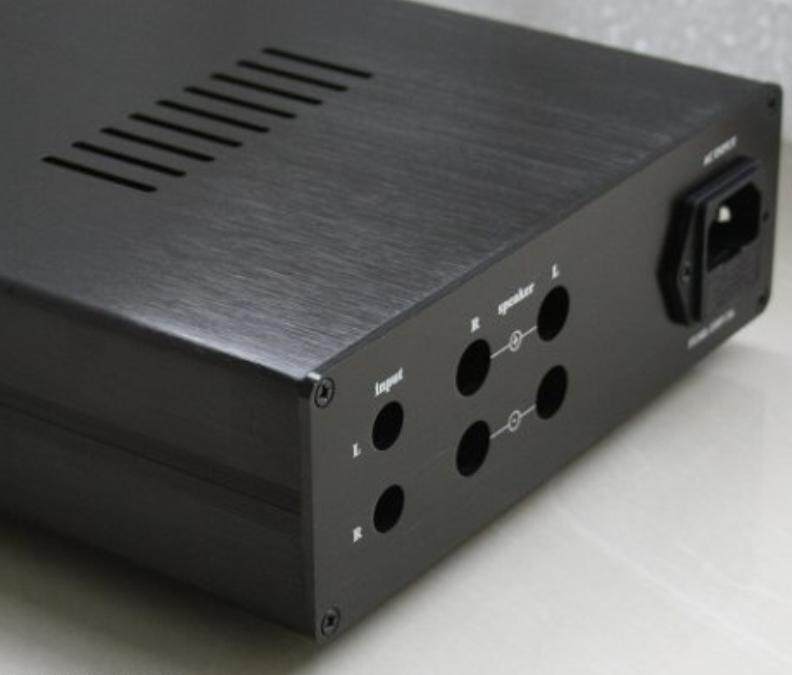

В настоящее время в настоящее время определяется шасси, подходящее для установки: малый усилитель мощности все алюминиевое черное место

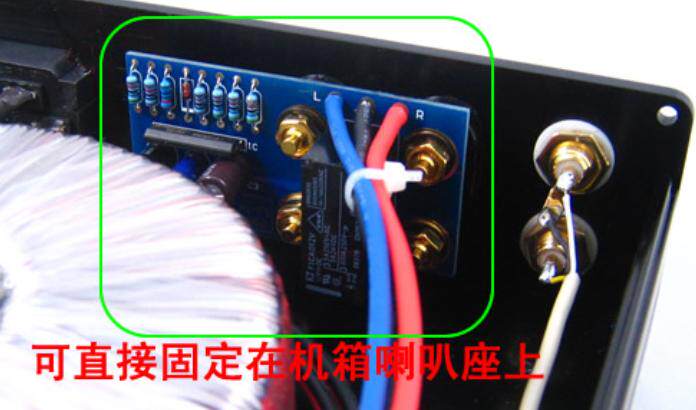

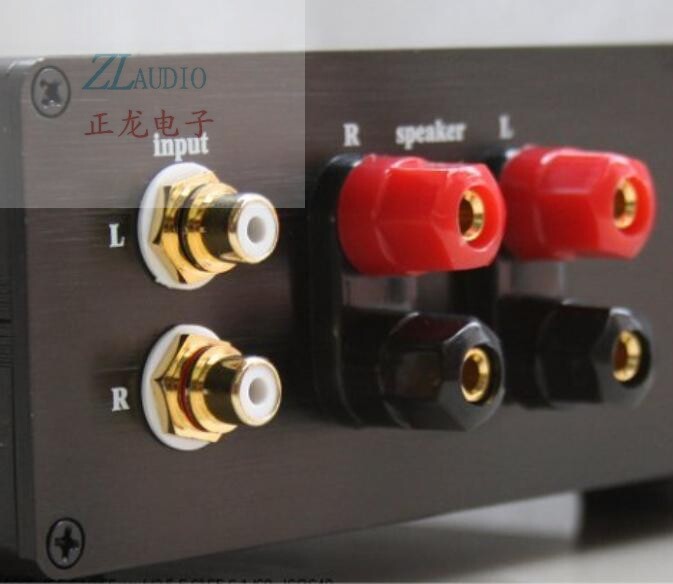

  Установленные визуализации:

Поскольку рабочее статус на плате может быть скорректирован, вот краткое объяснение нескольких ключевых узлов регулирования:

7Емкость емкости ноги выходит из земли большая, а длительная задержка составляет 22 UF, 33 UF лучше;

2Емкость к земле используется для обнаружения DC. Пропускная способность не должна быть слишком большой. В реальном использовании лучше всего использовать менее 100 UF. Если вместимость высокого точечного напряжения в усилителе или некоторых профессиональных усилителей мощности с высокой мощностью может быть увеличена!
