JLH HOOD1969 Класс класс наушников Acerne Небольшой порт усилителя можно использовать в качестве полного набора свободных деталей
Вес товара: ~0.7 кг. Указан усредненный вес, который может отличаться от фактического. Не включен в цену, оплачивается при получении.
Описание товара

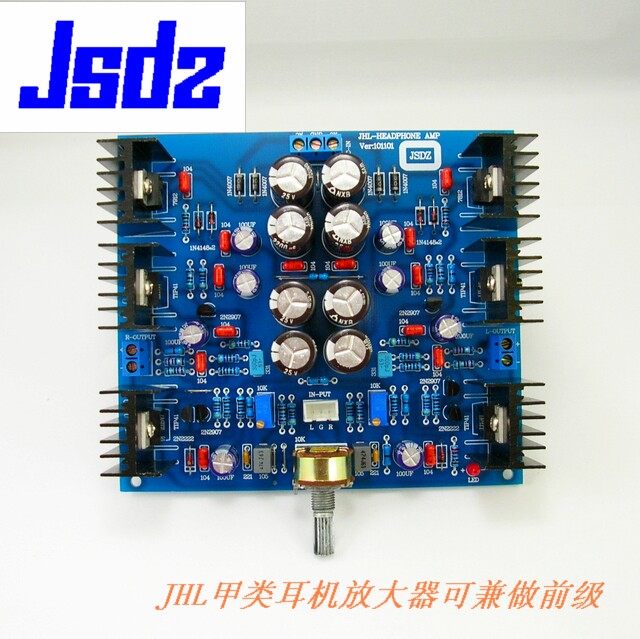

Усилитель гарнитуры Good JHL Class может использоваться в качестве полного набора разбросанных частей

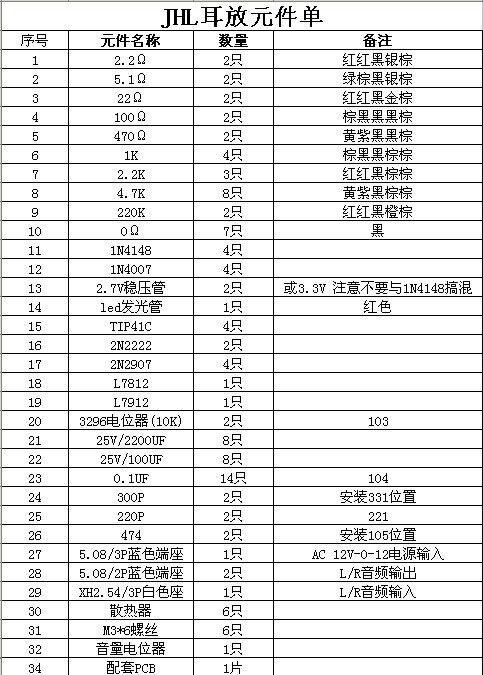

Полный набор: 68 Юань
Вам нужно иметь электронную основу для покупки массовых деталей, даже друзей, конденсаторов, напряжения, тока, друзей, которые не понимают, не начинают сотрудничество!
Технические параметры:
Рабочая напряжение: AC (AC) 12V --- 0 --- 12V
Тип работы: одно -класс класса
Функция частоты: 12 Гц ~ 50 кГц (+0db, -1db);
Усиление напряжения: 21 дБ
Соотношение сигнала:>101dB
Коэффициент конверсии:>35V/μS
Статический ток: 240 мА
Увеличительная пластина размер: 121x108x35 мм
Усилитель может использоваться в качестве большего выпуска фронта, или его также можно использовать в качестве усиления гарнитуры
Характеристики проектирования схемы:

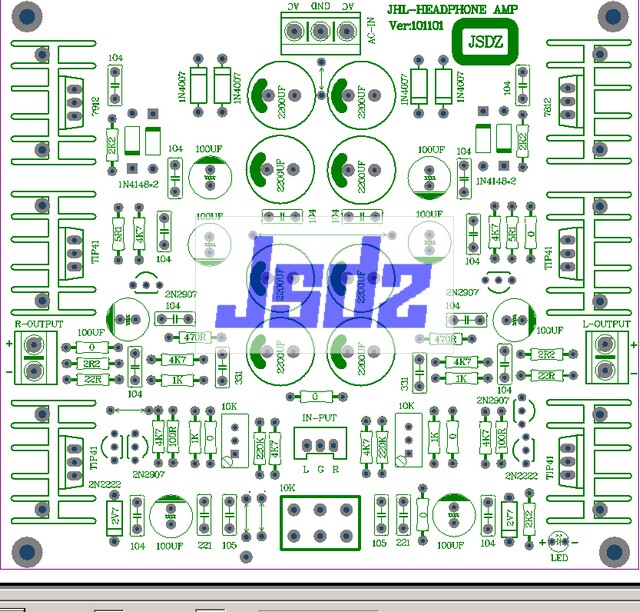

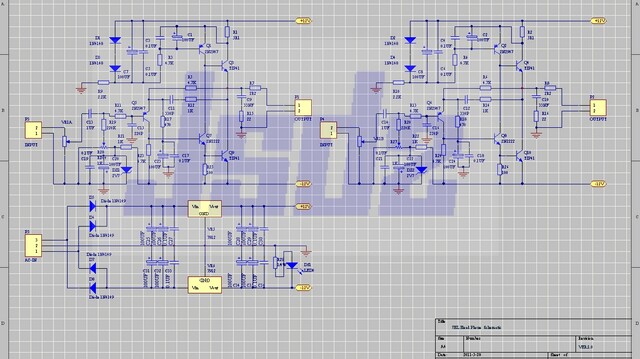

В 1969 году британский инженер Джон Линсли Худ опубликовал знаменитый усилитель мощности JLH в «Radio World».На рисунке ниже представлена схема схемы усилителя гарнитуры класса A на основе усилителя мощности брони JLH, который является удовлетворительным эффектом.
Архитектура и отладка
Первый шаг;
Шаг 2;
Шаг 3;
Шаг 4;
Шаг 5: После того, как сварка завершена и тщательно проверяет, вы можете включить. Выходное терминальное напряжение лучше, тем лучше.
Некоторые друзья должны сами проверить рабочее ток, но нет возможности начать.

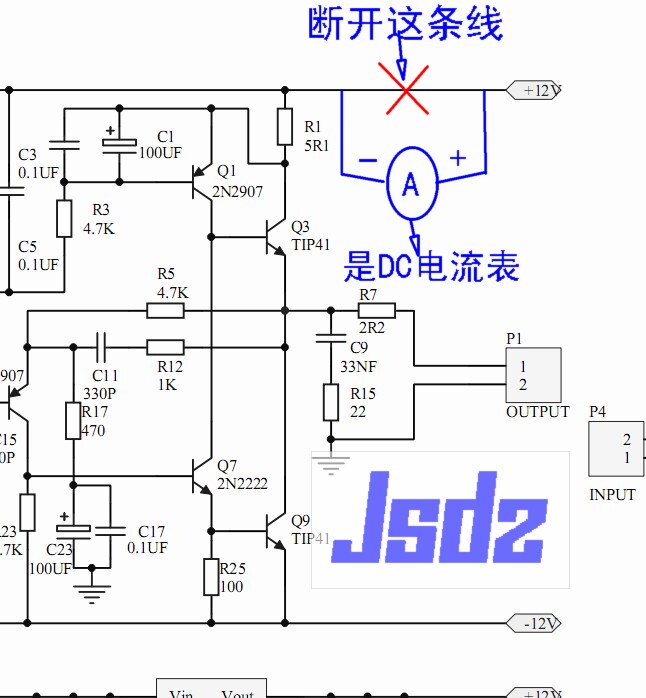

Проще говоря, выходной конец 7812 подключен к счетчику тока постоянного тока.Нажмите на рисунок ниже измерения
Некоторые друзья говорят, что усиление этой платы немного высока, а небольшая регулировка потенциометра будет иметь большой объем.
1. Поверните входной аудиосигнал меньше.
2. Отрегулируйте большие кратные машины, метод заключается в следующем:

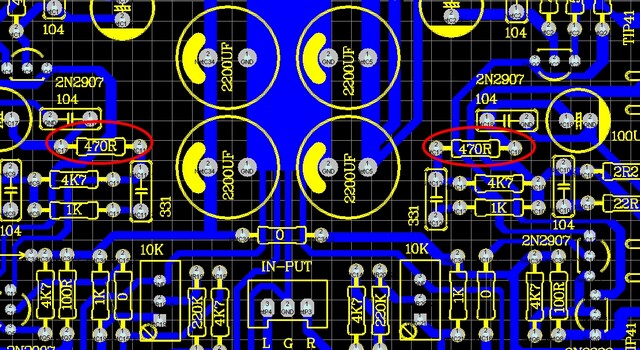

Эта машина в 10 раз больше по умолчанию.Измените сопротивление 470 евро на рисунке ниже, чтобы изменить множественное усиление.
Пример: 470 евро примерно в 10 раз &Nbsp; 1k примерно 5 раз&Nbsp; 2,4k примерно в 2 раза
Принципы: Если вам нужна четкая версия, пожалуйста, свяжитесь с Wangwang
На картинке ниже - версия моего первого дизайна ручной работы.

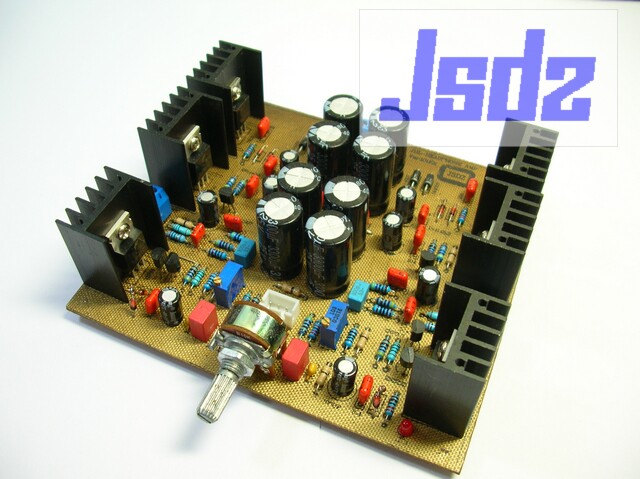

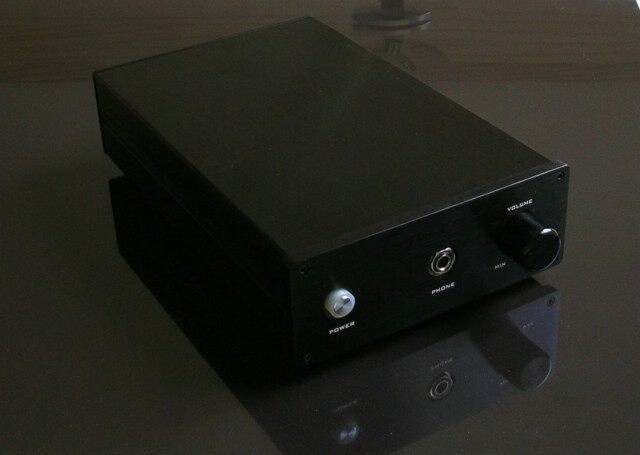

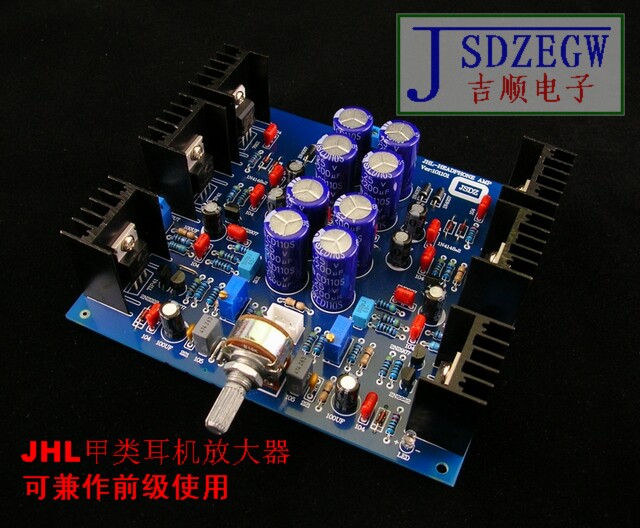

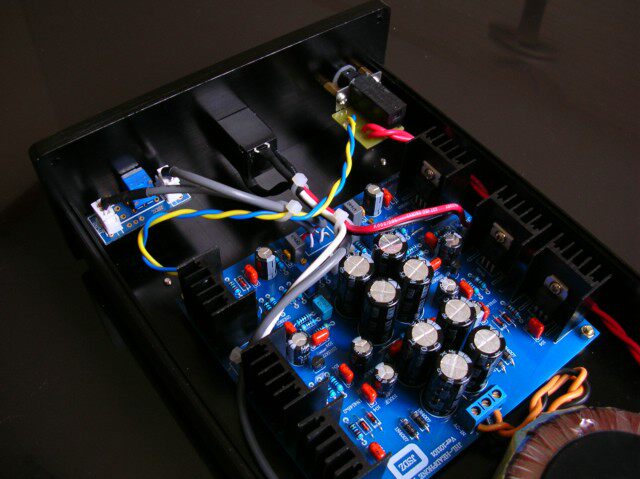

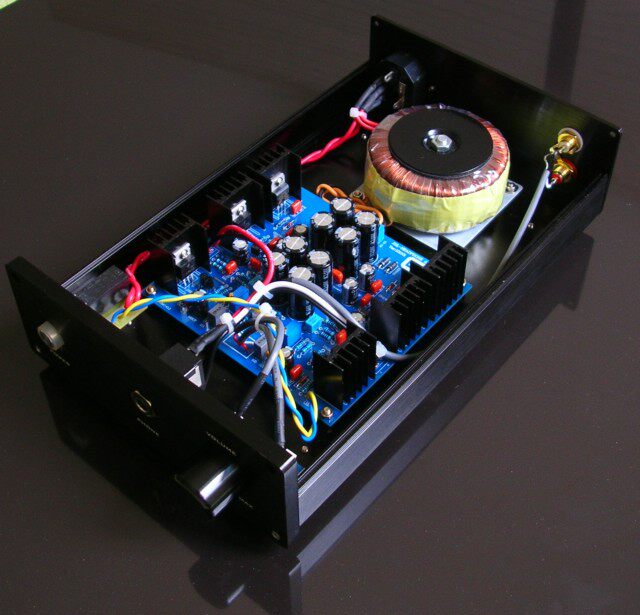

Следующие фотографии - готовые машины, которые я собрал для вашей ссылки
