LM4766 Double 40W или LM1876 Double 30 Вт схема активации портала портала портала, комплект
Вес товара: ~0.7 кг. Указан усредненный вес, который может отличаться от фактического. Не включен в цену, оплачивается при получении.
Описание товара
Специальная записка:Компоненты могут быть разными из -за различных партий, но качество никогда не будет уменьшено.Защитная схема использует импортируемый второй Omronреле, Первое качество.В фактическом тестировании надежность намного выше, чем домашнее синий реле.Поскольку новая синяя реле столкнулась с большим количеством неспособности работать, а реле Omlon, которое она выбрала, никогда не обнаружила, что оно не может работать должным образом.Цвет печатной платы немного отличается из -за различной производственной партии.Если покупатели, которые точно такие же, как на рисунке, просят подумать дважды.Система емкости WIMA разобралась подлинной.

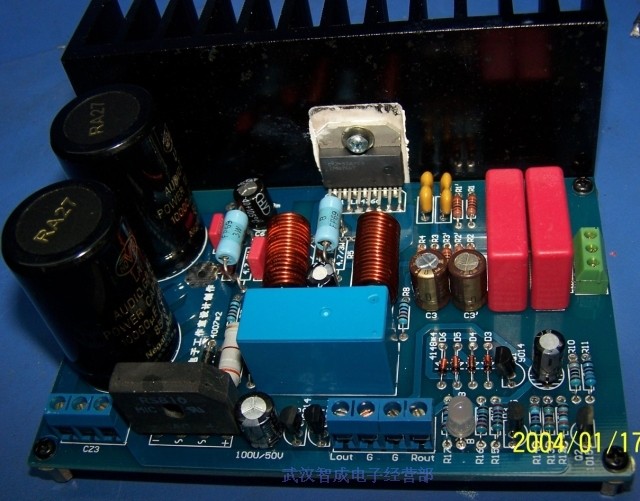

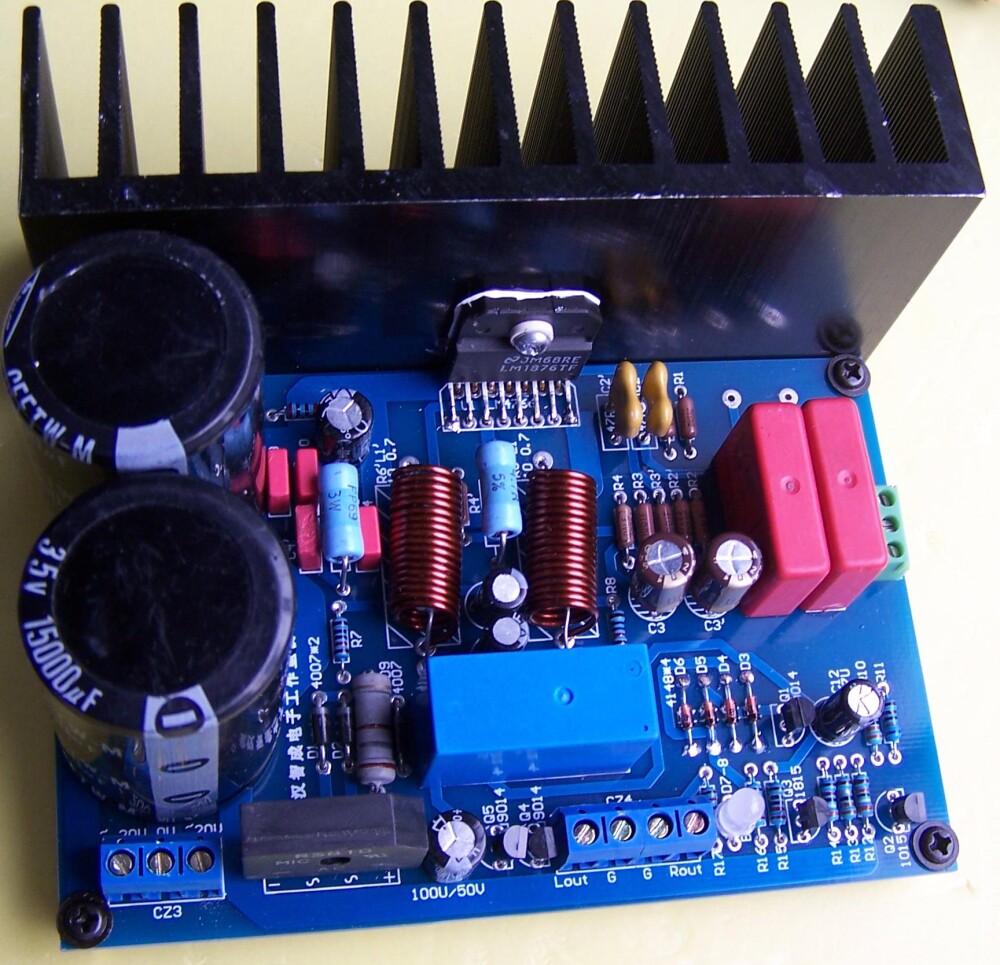

Приведенная выше цена - это все содержимое изображения, включая профессиональный радиатор.
Все наборы - 90 юаней (исключая радиатор) и 105 юаней в радиаторе.

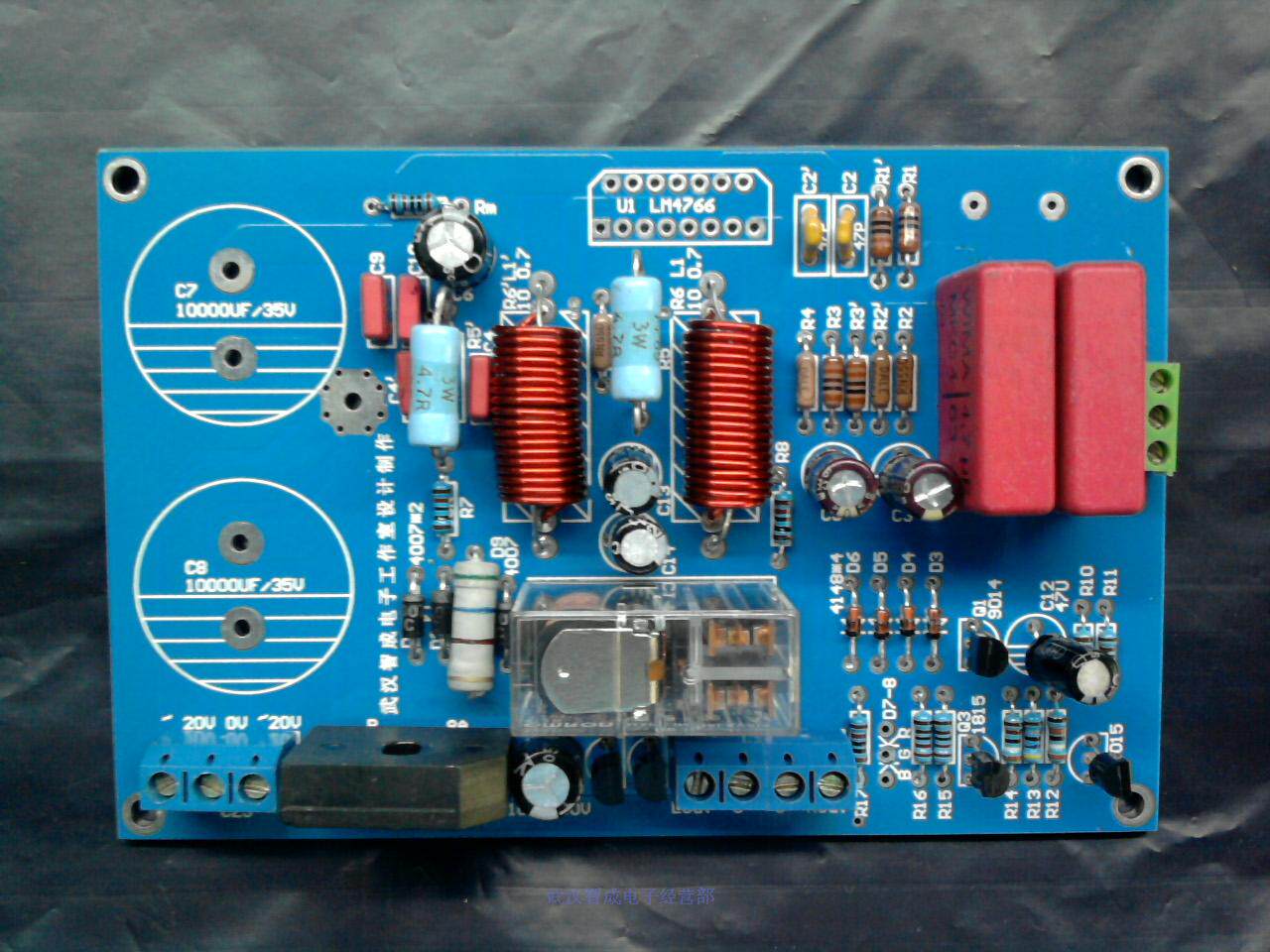

Плата усилителей предназначена для LM1876 и LM4766.
Основываясь на принципах краткости, официально рекомендуется, чтобы схема обеспечивали значение каждого компонента официальной схемы и сохраняет сетевую сеть RL.В емкость также используется серия Elna Brown God II, обожающую лихорадку и немецкую емкость Wima Red CBB.Сопротивление аудиозаписи использует военное сопротивление военного регулирования США.
Расположение проводки и компонента PCB была неоднократно модифицирована и протестирована, и строго придерживается принципов небольшого земли, силовой земли и поля сигнала. ПолемФактический фон прослушивания очень тихо, и эффект очень идеален.

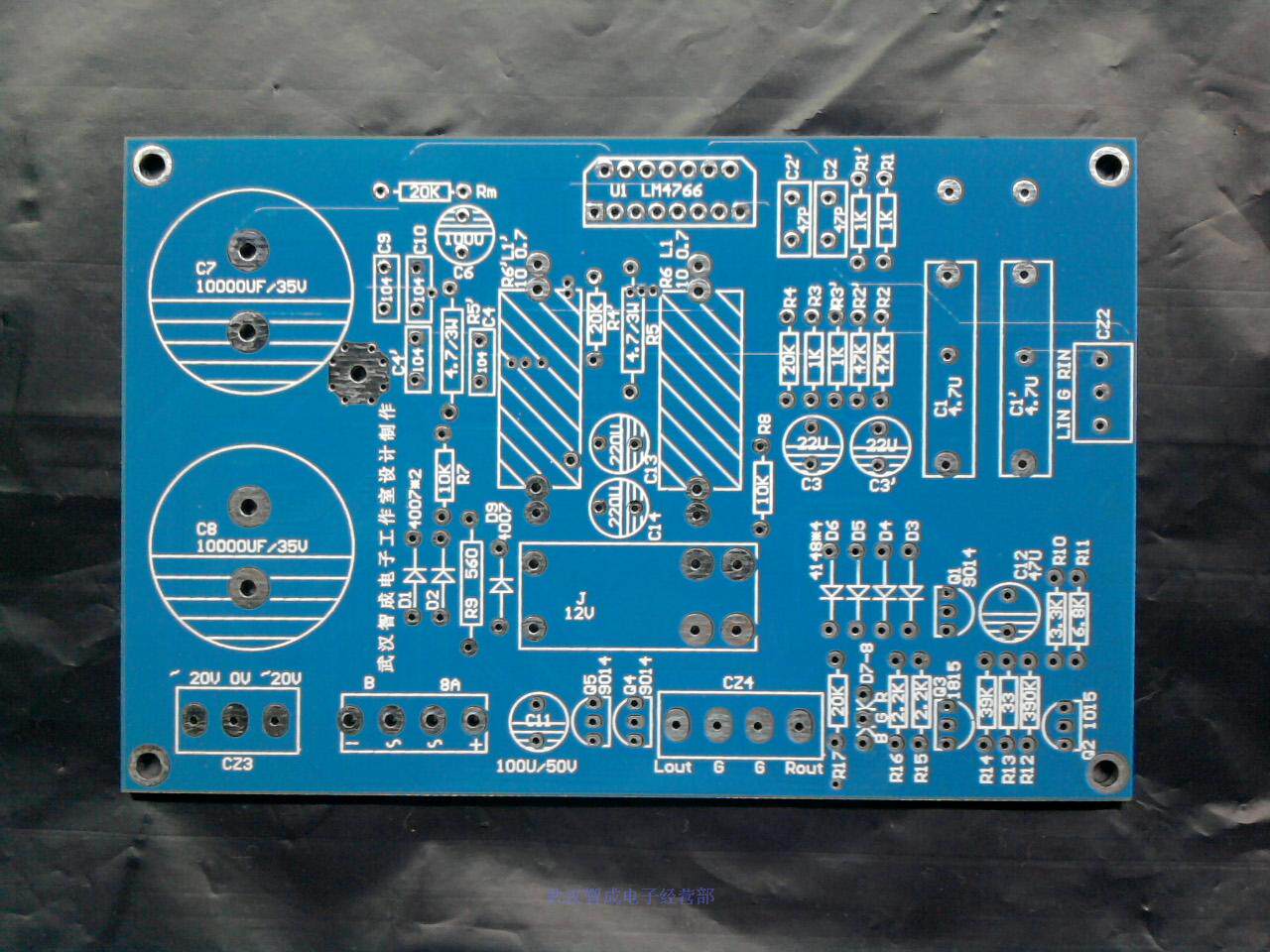

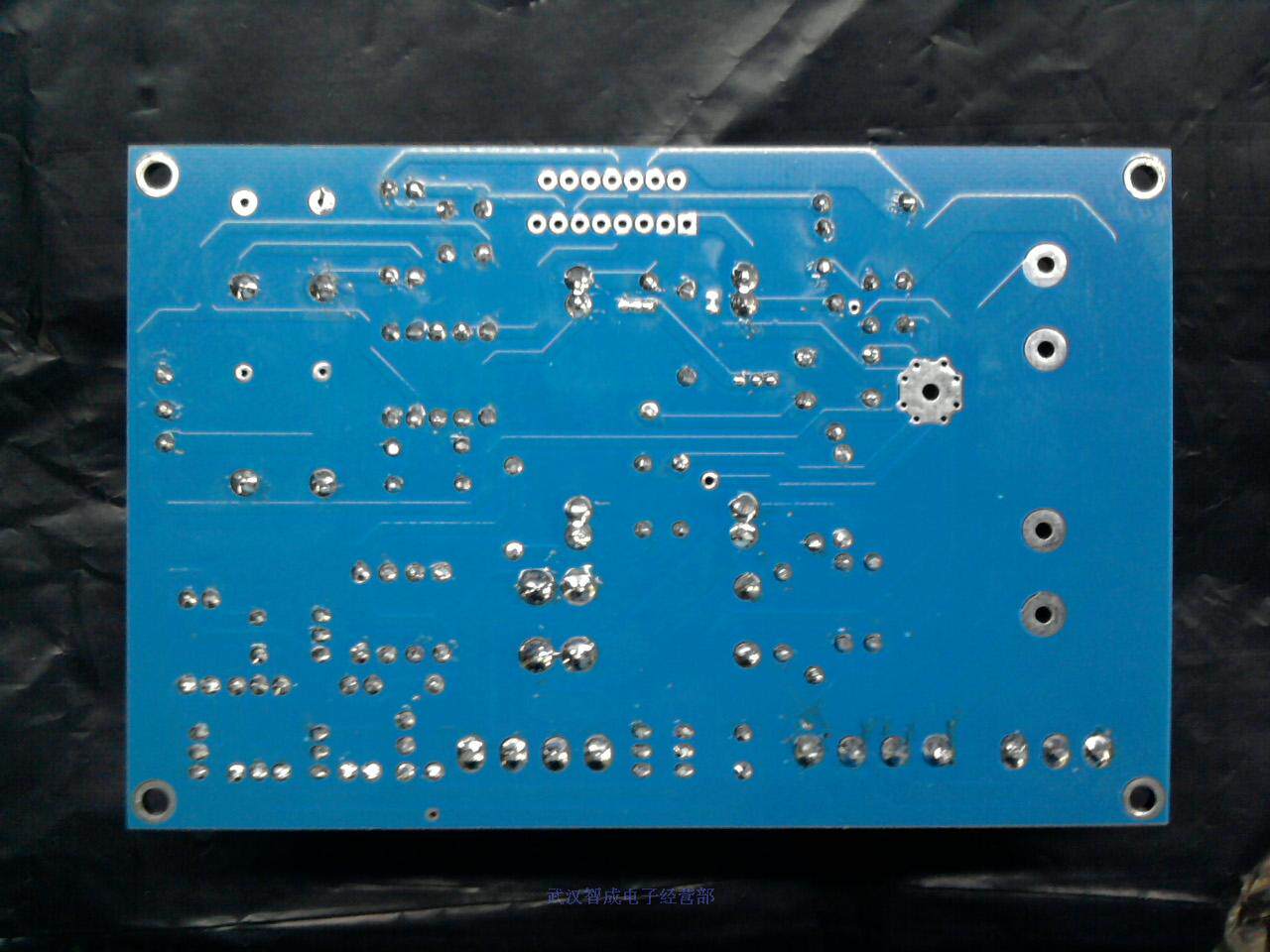

Спецификация печатной платы: 125*81 мм.Пустая доска по 15 юаней каждый.
Этот продукт содержит исправление и фильтр (два британских бренда Nover35V10000UFИли значительную цену 35V15000UF -конденсатор), а также с радиатором и идеальной защитной цепью, пожалуйста, не сравнивайте цены на вышеуказанные продукты с аналогичными платами без вышеуказанных функций.
Список компонентов:
| Значение компонента | количество | Метка компонента | |||
| 9014 | 3 | Q5 | Q4 | Q1 | |
| 10000UF/35V | 2 | C7 | C8 | ||
| 100U/50V | 2 | C11 | C6 | ||
| 1N4007 | 3 | D9 | D2 | D1 | |
| 24 В двойная реле | 1 | J | |||
| 2SA1015 | 1 | Q2 | |||
| 2SC1815 | 1 | Q3 | |||
| 63V0.1U | 3 | C4' | C9 | C4 | C10 |
| 8a выпрямляющий мост | 1 | B | |||
| DALE 4.7R/3W | 2 | R5' | R5 | ||
| Дол | 4 | R1 | R1' | R3 | R3' |
| Дейл 1 четверть ватт 20K | 3 | Rm | R4' | R4 | |
| Дейл 1 четверть ватт 47K | 2 | R2 | R2' | ||
| LM4766 Интегрированная цепь | 1 | U1 | |||
| Немецкий Wima4.7u | 2 | C1 | C1' | ||
| Диод 4148 | 4 | D6 | D5 | D4 | D3 |
| Коммунистический катод, излучающий диод | 1 | D7-8 | |||
| Домашний 25V220U | 2 | C13 | C14 | ||
| Домашний 50V47U | 1 | C12 | |||
| Импортирован очень yunmu nectood 47p | 2 | C2 | C2' | ||
| Синий три -поднятый | 1 | CZ3 | |||
| Синий четырехдушный выходной гнездо | 1 | CZ4 | |||
| Япония Эльна Браун Бог 35V22U | 2 | C3' | C3 | ||
| Выходной индуктор и 2W10R сопротивление | 2 | R6 L1 | R6'L1' | ||
| Одна плитка из пяти -колорного кольца 10K | 2 | R7 | R8 | ||
| Одна плитка из пяти кольца 2.2K | 2 | R16 | R15 | ||
| Одна плитка из пяти -колорного кольца 20K | 1 | R17 | |||
| Одна плитка пяти -колорного кольца 3.3k | 1 | R10 | |||
| Одна плитка 33r | 1 | R13 | |||
| Одна плитка из пяти -колорного кольца 390K | 1 | R12 | |||
| Одна плитка из пяти -Колора Кольца 390R | 1 | R9 | |||
| Одна плитка из пяти -колорного кольца 39K | 1 | R14 | |||
| Одна плитка из пяти -колорного кольца 6.8K | 1 | R11 | |||
| Сигнал входного розетки | 1 | CZ2 | |||
