Yundi a30 hove Hi-Fi Fever

Цена: 1 952руб.    (¥108.56)
Артикул: 8850724342
Доставка по Китаю (НЕ включена в цену):
108 руб. (¥6)

Вес товара: ~0.7 кг. Указан усредненный вес, который может отличаться от фактического. Не включен в цену, оплачивается при получении.

Этот товар на Таобао Описание товара
Продавец:广州源志电子
Рейтинг:
Всего отзывов:0
Положительных:0
Добавить в корзину
Другие товары этого продавца
¥54971руб.
¥ 46 41.4745руб.
¥22396руб.
¥45810руб.
  • Информация о товаре
  • Фотографии

A30 Маленькая атмосфера тела
Дизайн прост и элегантен
Кристаллическое и чистое качество звука

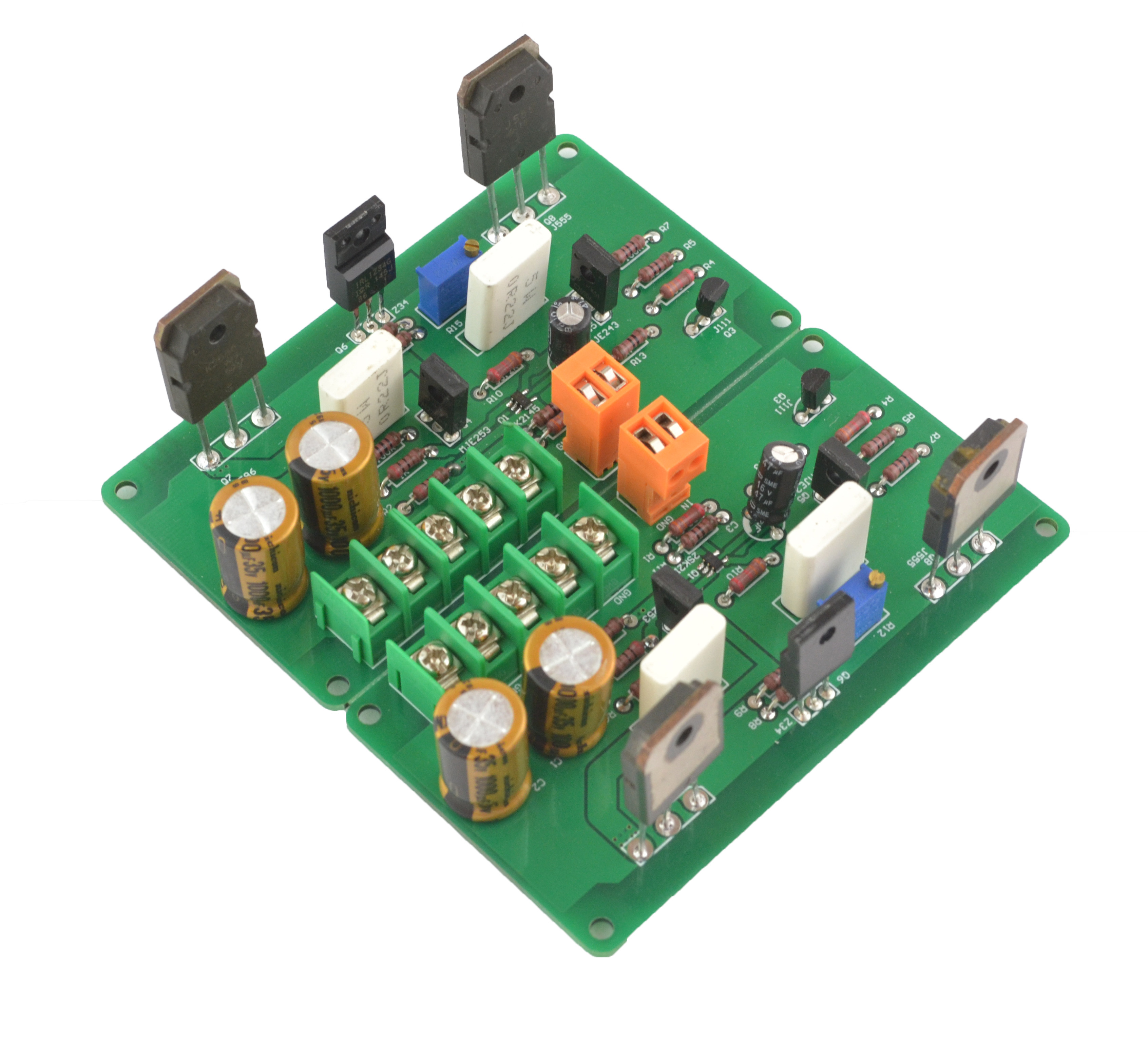

[Имя] A30 Маленький полевой эффект трубки чистой брони становятся платой продукта

【размер】99mm×53mm&Раз; 2 (размер односел -канального платы)

【Условие: новое
[Производитель] Аудио Гуанчжоу Юнди
【Цена】 138 Юань/набор,2 -канальный усилитель в класс (одна пластина и канал с силовой трубкой. Вам необходимо настроить радиатор, трансформатор и емкость основного фильтра и т. Д., Без радиатора)

[Область приложения] Малый усилитель мощности Hifi Multi -Channel Power усилитель

【Технические параметры】

Максимальная выходная мощность: 30 Вт/8 евро 60 Вт/4 евро

Максимальная мощность класса А: 30 Вт

Максимальное напряжение питания:+ -33V

Гармония искажение:<0,01% 10 Вт/8 евро&nbsp;

Частотная характеристика: 0 Гц-100 кГц

Коэффициент демпфирования:>100

Соотношение сигнала:&nbsp;&nbsp;>96dB&nbsp;&nbsp;

Коэффициент конверсии:>30V/uS

Введите чувствительность: 0,5 В (допустимое значение)

Входное сопротивление:&nbsp; 10K

Прирост:&nbsp;&nbsp;&nbsp;&nbsp;&NBSP; 31 дБ (34 раза)

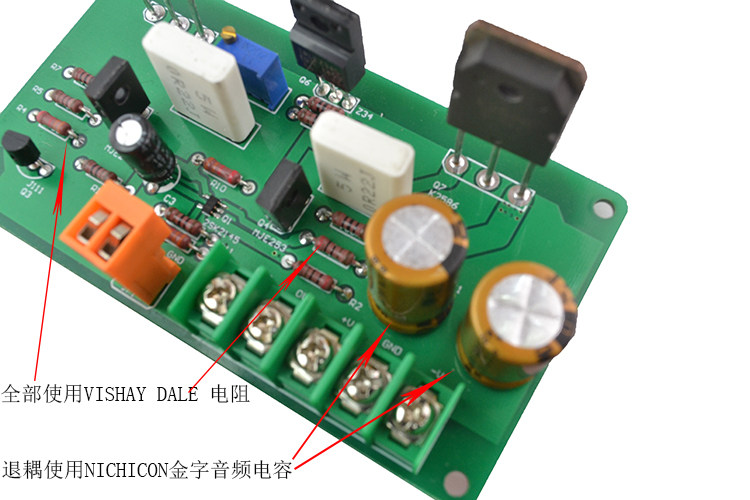

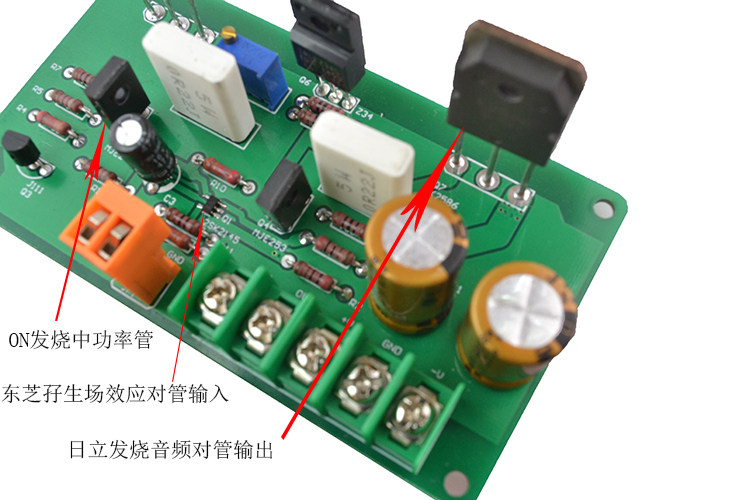

[Подробное введение] A30 - это супер -маленькая доска усилителей, разработанная нашей компанией. Он имеет следующие характеристики:

1: Схема усилителя A30 очень краткая. Существует только 8 транзисторов и несколько пассивных компонентов одного канала. Существует не более половины дополнительных компонентов.&ldquo; простое превосходство&rdquo; концепция лихорадки;

2: Схема усилителя A30 очень стабилен, а ток можно использовать с относительно небольшим радиатором. Температура радиатора составляет 80&Когда DEG; C, схема может работать очень стабильной, и вам не нужно беспокоиться о проблеме перегрева трубки, которая может помочь вам сэкономить много денег радиатора;

3: Установка и отладка A30 очень просты. Вам нужно только подключить источник питания постоянного тока, отрегулировать статический ток и потенциал средней точки.Среди них, корректировка R17 в середине точки, R16 регулирует статический ток;

4: Стоимость A30 низкая, а размер платы усилителя невелика. Она очень подходит для объемного канала небольших усилителей мощности Hifi или рабочего стола и многоканальных усилителей мощности

5: Звук усилителя A30 деликатный и кристально чистый. Конечно, человеческий голос незабываемый.Конечно, басовые результаты A30 также очень хорошие, более пухлые, но не толстые, очень естественные.

&nbsp;

Список компонентов A30 (текущая доска была превращена в готовую доску, и не предоставляется люкс. Пожалуйста, знайте, пожалуйста, простите меня, если вам неудобно!)

имяпараметрколичество
Сопротивление Dale 1/4W 200&Omega; 2
Сопротивление Dale 1/4W 499&Omega; 4
Сопротивление Dale 1/4W 100&Omega; 2
Сопротивление Dale 1/4W 20k&Omega; 4
Сопротивление Dale 1/4W 10k&Omega; 4
Сопротивление Dale 1/4W 300&Omega; 2
Сопротивление Dale 1/4W 154&Omega; 2
Сопротивление Dale 1/4W 1k&Omega; 6
Сопротивление Dale 1/4W 2k&Omega; 2
Регулируемое сопротивление с несколькими округами 2k&Omega; 2
Регулируемое сопротивление с несколькими округами 50&Omega; 2
5 Вт без ощущения сопротивления 0.27&Omega; 4
Триод

A1013C2383

 2
Полевая трубка J103 2
Полевая трубка K366 4
Полевая трубка IRLIZ34G 2
Силовая трубкаK2586 J555 (вторая разборка) 2
Емкость ухудшения мощности 1000uf/35V 4
Сигнал входной терминал3.96 2 -бит проводки проводки 2
Выходной терминал сигнала7.62 -bit -проводка 2
Входной терминал мощности7.62 3 -бит -проводка 2

Ниже приведена принципиальная диаграмма платы усилителей A30 (только для справки)
