Вес товара: ~0.7 кг. Указан усредненный вес, который может отличаться от фактического. Не включен в цену, оплачивается при получении.
Описание товара
|

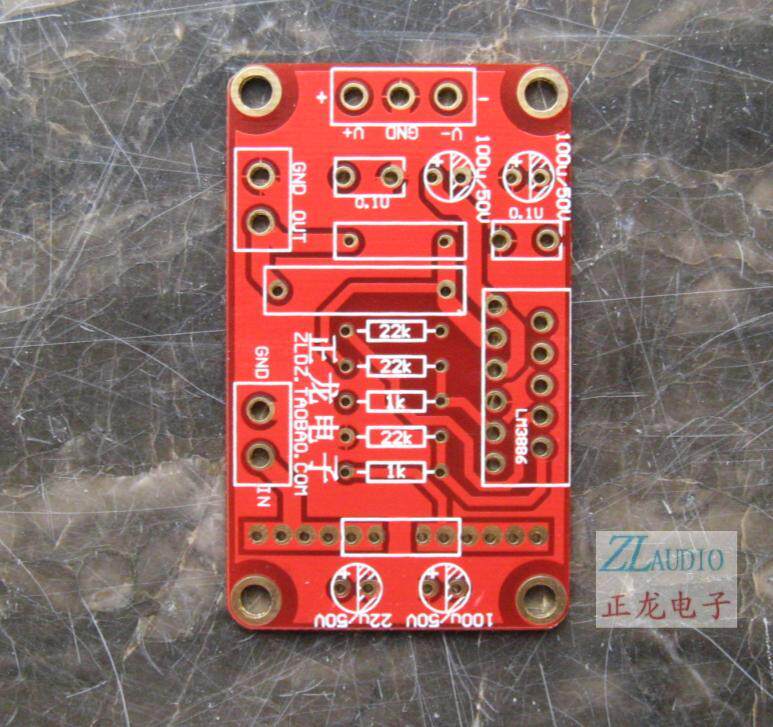

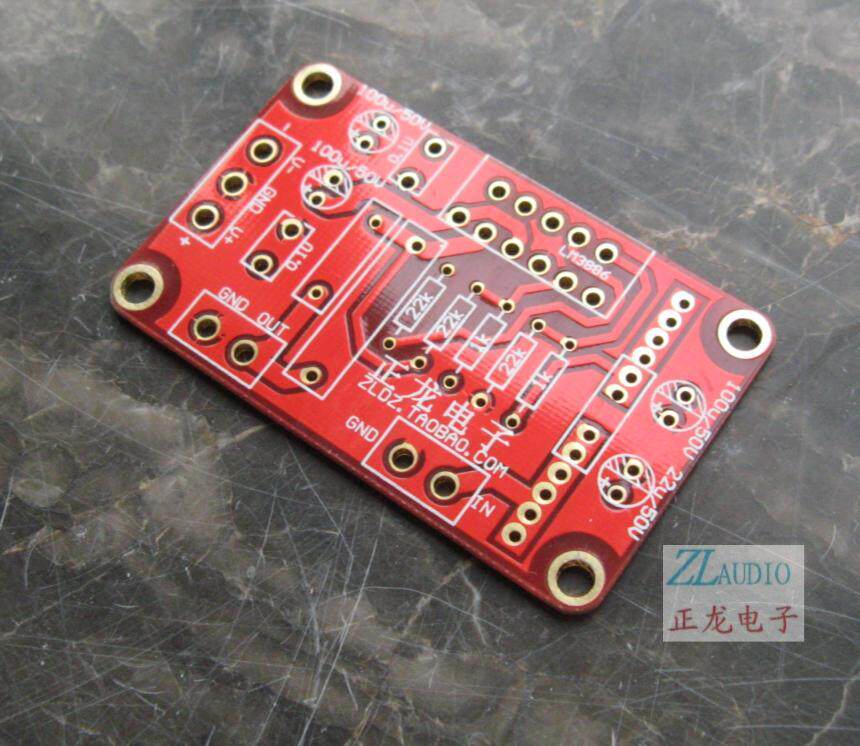

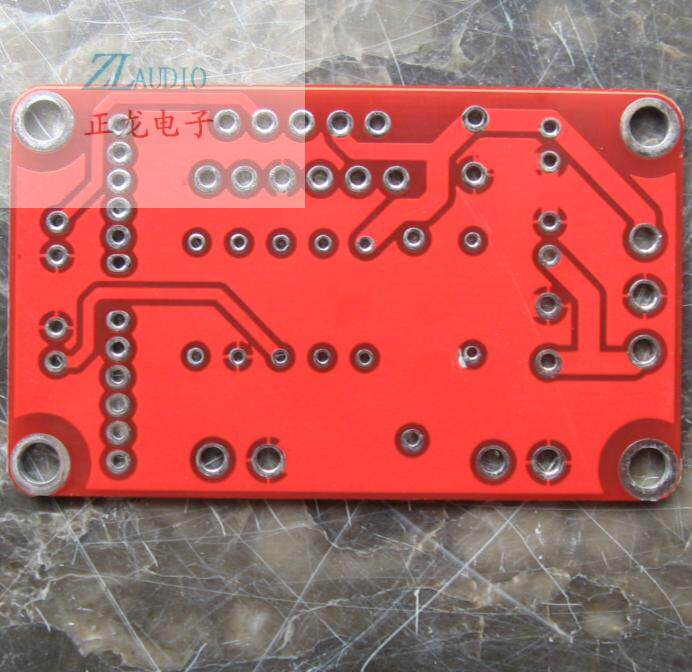

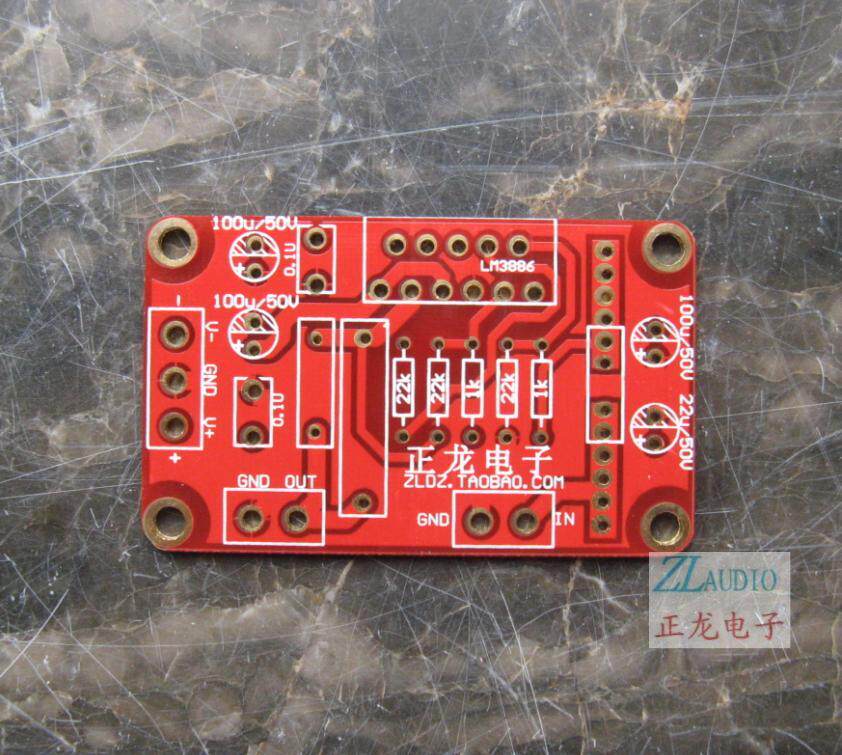

LM3886TF Polar Panel 68W с сетью RLРу Белл СетьВыходная плата PCB пустая плата
Площадь платы составляет всего 60мм*37 мм.
Рабочее напряжение:ОКРУГ КОЛУМБИЯ(DC)Положительный и отрицательный10VДо максимума40V
Выходная мощность:
8В случае Европы---DC Положительно28VКогда выходная мощность38W
8В случае Европы---DC Положительно35VКогда выходная мощность50W
На плате есть параметры, поэтому вы не оборудоваете карту установки при доставке. Пожалуйста, свяжитесь с Wangwang, если у вас есть какие -либо вопросы после получения товара!
Пустая плата на платке, проверьте линию перед привариванием покупателя. Если у вас есть какие -либо вопросы, пожалуйста, спросите, есть ли у вас проблемы после сварки.

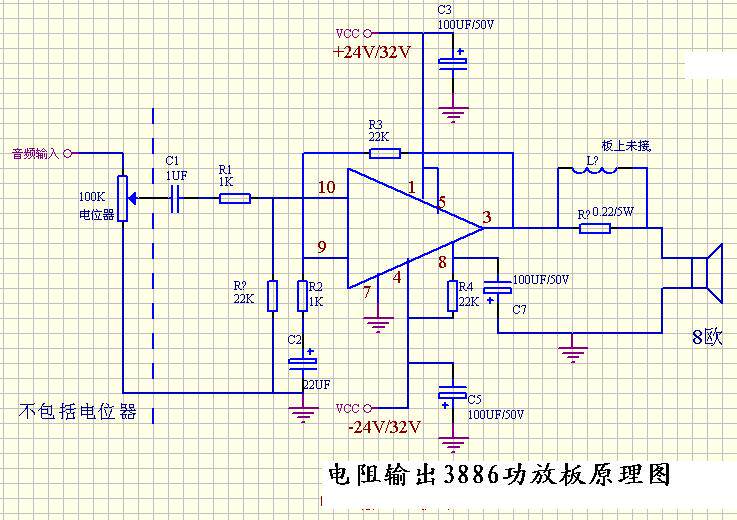

10 евро выбраны без сенсорного сопротивления, и в пустое положение может быть установлена индуктивность, которая может быть составлена“Ру Белл Сеть”, Звуковая катушка динамика имеет индуктивный компонент, который будет смещен, и эта сеть может сбалансировать ее.Во время низкой частоты индуктивное ощущение невелико, а индуктивное ощущение большое при высокой частоте, так что ток протекает через сопротивление, чтобы уменьшить высокочастотный шум

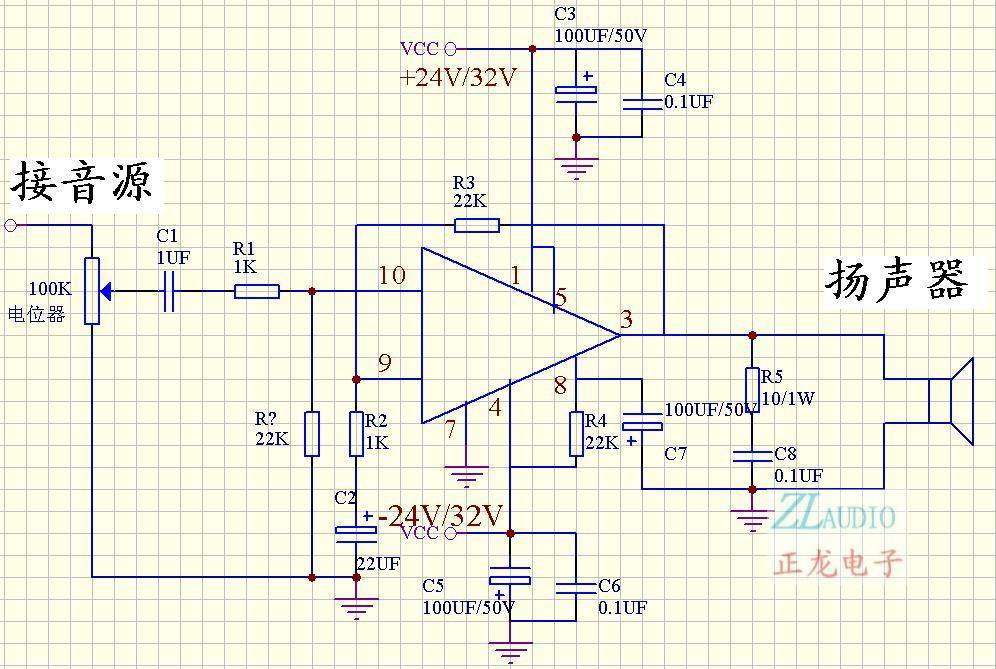

LM3886Это национальная полупроводниковая корпорация США (NSКомпания) произведена, LM3886Это также высокое усиление власти с высокой точностью, запущенное Национальной полупроводниковой корпорацией с андеррайтингом, над давлением, перегревом и высокой точки зрения высокой защиты от самообслуживания и волнения.ICСущностьЕго периферическая цепь проста и удобна для создания.
Принципы этой доски:
Раунд линейной доски.Гуманизированный дизайн.
Архитектура и отладка
Подготовка инструмента: 20 Вт электрический паяльный железо, один универсальный счетчик, один острый зажим, отвертка, сварная проволока и кекс.
Подготовьте сварку: сначала сварка резистора, затем сварки емкости, колонны проводки, а чип LM3886, наконец, сварена.LM3886 Часть контакта с пленкой рассеивания тепла должна быть покрыта небольшим количеством жира рассеивания тепла, чтобы облегчить рассеивание тепла.Обратите внимание на качество сварки при сварке. Для начинающих вы можете сначала практиковать несколько раз на плате от отходов, а затем официально сварены.

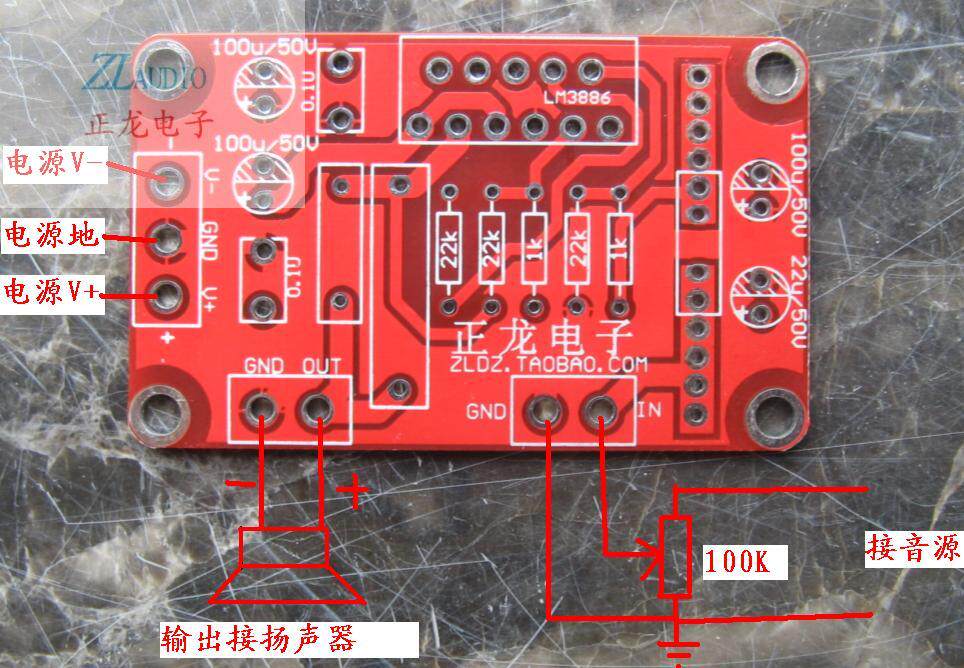

Отладка: отладка этой пищевой платы особенно проста. После того, как плата приварена электронными компонентами, вы должны тщательно проверить тусню Диод, мостовые выпрямленные свай. После свадьбы существует опасность сжигания компонентов, пожалуйста, обратите особое внимание.Подключите источник питания, выход усилителя сначала не подключает динамик, но подключен к универсальному счетчику. Лучше всего его использовать. Мультиметр помещается в файл DC200MV.Обратите внимание на доску усилителей мощности, чтобы наблюдать показания мультиметра. При нормальных обстоятельствах показания должны быть в пределах 10 мВ, в противном случае электроэнергия должна быть немедленно отключена.Если считывание счетчика находится в пределах нормального диапазона, это указывает на то, что функция платы усилителя мощности в основном нормальная. Наконец, подключите динамики, введите музыкальный сигнал, перейдите к электрическому тестовому машине, поверните потенциометр громкости и Объем должен быть изменен. Тон изменяется.
Если все нормально, поздравляю, добьйтесь успеха!
