Портальная пластина LM3886 с защитой от динамиков (комплект) No Chip 19 Edition
Вес товара: ~0.7 кг. Указан усредненный вес, который может отличаться от фактического. Не включен в цену, оплачивается при получении.
Описание товара
[LM3886是美国NS公司推出的单声道大功率音频放大芯片，采用11脚TO-220封装，其后面的]“TF&[rdquo;后缀是全绝缘封装的意思。和LM1875T相比，它的功率更大，在额定工作电压下最大可达68Ｗ的连续不失真平均功率，同样具有比较完善的过压过流过热保护功能，此外它具有自动抗开关机时的电流冲击的功能，使扬声器能够避免在功放电源开启时受到电流冲击造成损伤的可能。]
[LM3886性能参数一览：]
·VCC=±28V OUTPUT=68W/4&[Omega;、38W/8]Ω
·VCC=±35V OUTPUT=50W/8Ω
&[middot;峰值功率：135W]
&[middot;信噪比]≥92db
&[middot;转换率：19V/us]
&[middot;互调失真：0.04%]
&[middot;11脚TO-220封装]
&[middot;静音功能]
&[middot;SPiKeTM保护功能]
[下面说说这块板的优点：]
[1、安装方便，LM3886芯片设计在同一侧，前面没有阻挡，固定芯片十分方便。]
&[nbsp;2、输入端加入了100P电容，很多板图省事都不加，标准电路必须要加的。]
&[nbsp;3、严格遵守一点接地原则，大电流地和小电流地分开走线布局，使得本板低噪几乎不可闻。]
4[、][增加前级电源拓展接口,前后级可以共用一组电源(][必须和本店共电源前级配套使用]).
&[nbsp;5、继电器的供电采用稳压块供电，并且加了散热片，稳定可靠。一般的功放板都用限流电阻给继电器供电，容易受输入端电压影响，输入端电压高了，继电器发热量大，输入端电压低了，继电器吸合不紧，接触电阻大。]
&[nbsp;现货为2019新版,版本2.0 ,新版加大了芯片孔距,散热更均匀,增加了前级电源拓展接口等.]

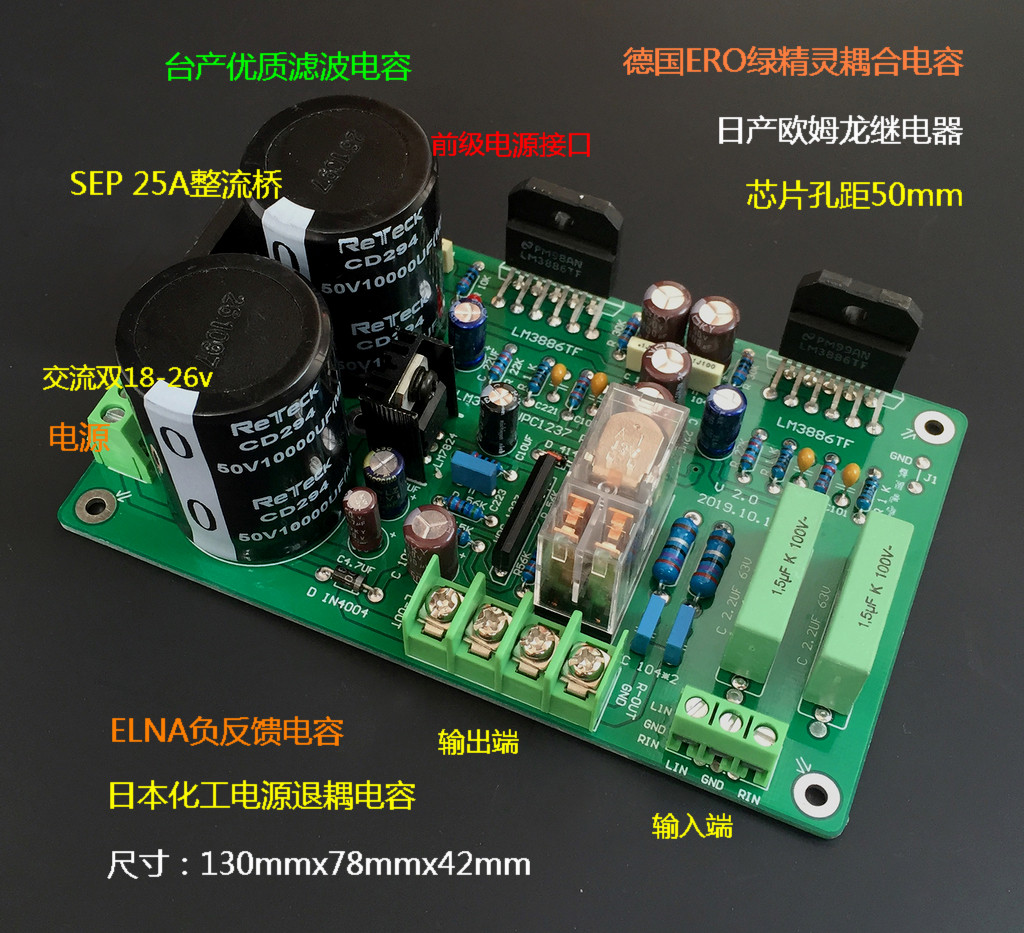

[产品图片:]
[用料方面:]
[1、电路板PCB采用1.6mm玻璃纤维板焊盘喷锡制造，尺寸：130*78mm，两个芯片中间孔距50mm。]
&[nbsp; 2、滤波电容是][台湾产的][，尺寸：30*40mm，容量：10000UF50v，当初选电容花了很长时间，最终找到了这种比较矮质量也比较满意的电容，实际安装也很美观。]
&[nbsp; 3、LM3886芯片，这个是原装拆机的，用拆机的主要是信价比高，一般这种低压芯片的理论寿命是100年，所以你不用担心它的寿命。]
&[nbsp; 4、耦合电容是德国全新1.5uf的][ERO绿精][灵无极电容。]
&[nbsp; 5、继电器是日本产原装][欧姆龙][的。]
&[nbsp; 6、板子上的小电解都是正宗][日本化工][的，这种电容由于价格不高，假货极少，比国产的小黑皮不是好一点。]
&[nbsp; 7、电阻都是][台湾坤茂][的5环铜脚，并且贝茹尔的电阻用了1W的，严格按照厂家要求。]
&[nbsp; 8、CBB电容都是][安规和西门子][的，这种电容很漂亮，在板子上很显眼。]
&[nbsp; 9、负反馈电容用的是马来西亚产的依娜(]ELNA[)。]
&[nbsp; 10、接线端子这次用的是大128位的，接线更牢靠。]
&[nbsp; 11、关于输出电感这次为什么没有使用，是不是偷工减料了，首先我们我明白输出电感的作用，LM3886的输出的电流比较大，一般再切断电源后电容中的余电还会让音乐再响一会，为了防止断电后喇叭产生的感应电动势损坏芯片，所以官方的线路中加入了RH回路，目的是吸收断电后喇叭产生的感应电动势，起到保护芯片的作用。这次的设计加入了喇叭保护电路，UPC1237有断电即断的功能，这样就不需要这个输出电感了。]
[安装使用注意：]

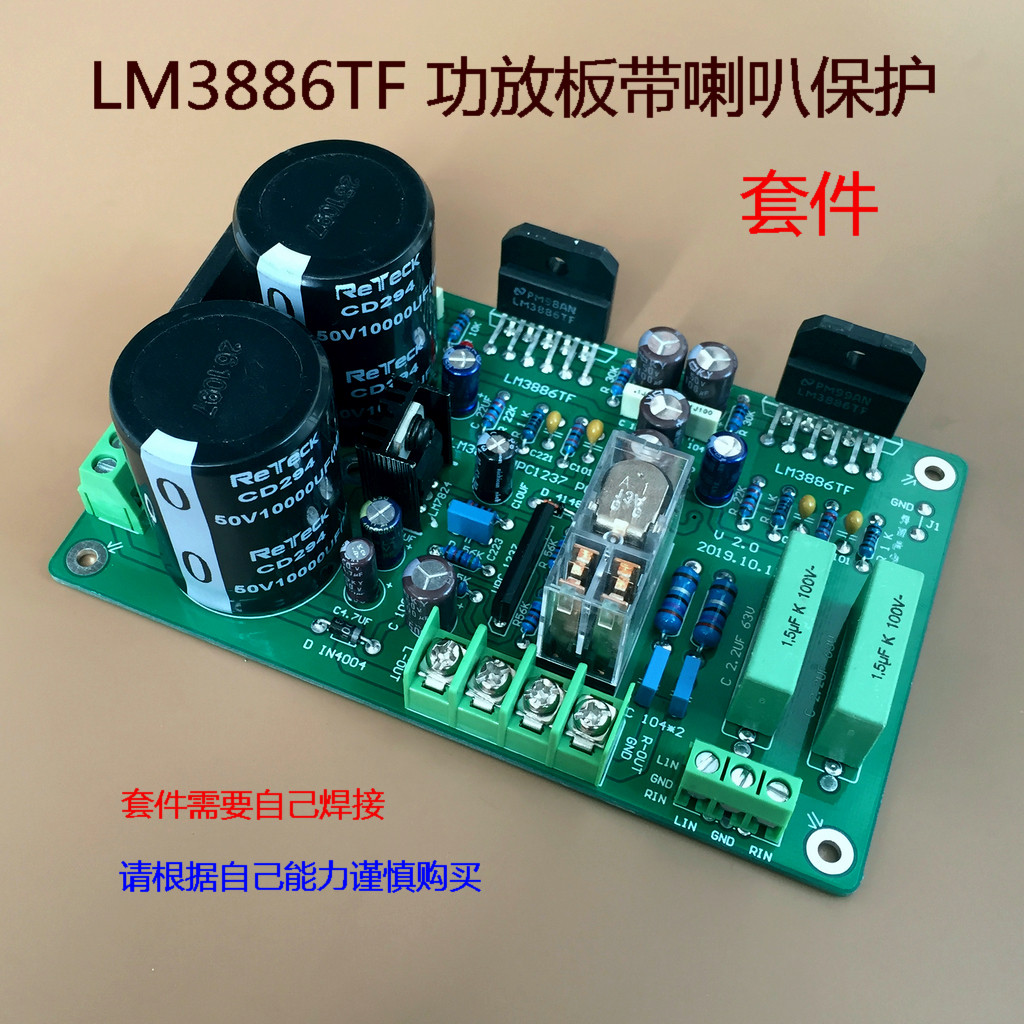

[1、本板一共有]52[个元件，成品板比套件高10元，这10元除了焊接的材料费用还包括焊接、剪脚、清洗、测试等。]
[2、本功放板自带整流滤波电路，可以直接接变压器输出端，电源应使用功率不小于100W的双电源变压器，双]18-26v[，由于UPC1237的供电由L7824稳压后提供，所以本板的][最低电压为交流双18V][，低于双18V时达不到L7824的最低工作电压，继电器不会吸合。]
&[nbsp;3、喇叭的阻抗越小输出电流越大，发热量也就越大，建议当喇叭为4]&[Omega;时，电压建议选用双21V，喇叭为8]&[Omega;时电压不要超过双26V，][最高][可以使用双28V，但要注意本地电网电压是否稳定，建议不要使用。]
&[nbsp;4、成品板都是通电测试好的，到手后直接接变压器即可工作，（注意要加散热片，散热片和芯片中间不要加绝缘片，直接涂点硅脂就行了，本店另有成品出售，价格79.8元！（套件焊接要有电子基础，请根据自己能力][谨慎购买][）。]
[5、通电测试时，板子上的信号输入端要接负载，不能悬空，否则会有感应噪音，信号线尽量使用屏蔽线。]
