Двойной цифровой TPA3116 Digital High -Power 2.1 Car Home Bass готовый усилитель Hifi DC избыточный вес избыточный вес DC DC
Вес товара: ~0.7 кг. Указан усредненный вес, который может отличаться от фактического. Не включен в цену, оплачивается при получении.
Описание товара
Предлагаемый метод проводки (важный):
Проверьте инструкции с диаграммой веб -страницы перед использованием >>2. Поднимите кабель динамика >>3. Поднимите аудио входной кабель >>4. Убедитесь, что проводка верна, и, наконец, вставьте силу!Чтобы изменить проводку или переместить плату, питание должно быть удалено первым перед операцией.Использование ошибок, короткие цирки между линейными сварными швами или короткими цепями между частями частей могут вызвать повреждение чипа.
Это единый источник питания DC 12-24V, использующий высокопроизводительный чип цифрового усилителя TI3116D22 в качестве ядра, один элемент используется для выхода усиления мощности мощности параллельного бас-канала, а другая часть используется для выхода усиления мощности в левом и правом каналах. Может поддерживать 100 Вт (бас -канал) +  50 Вт (левый канал) + 50 Вт (правый канал) Трехканальный выход.
С интерфейсом ввода внешнего источника, с предварительной амплификацией, обработка частотного деления басов; Громкость баса, частота басов, объем левого и правого канала, тройный, переключатель/общий объем, 5 регулировки потенциометров.
Широкое рабочее напряжение, провинциальный электрический дизайн, достигает 90%.Вы можете использовать хороший источник питания переключения, источник питания переключателя ноутбука, а также использовать аккумулятор или питания транспортных средств и т. Д. ...
Направляя дизайн защиты против IPPACT, нет поп -звука, пожалуйста, обратите внимание, если вам нужно быть высоким.

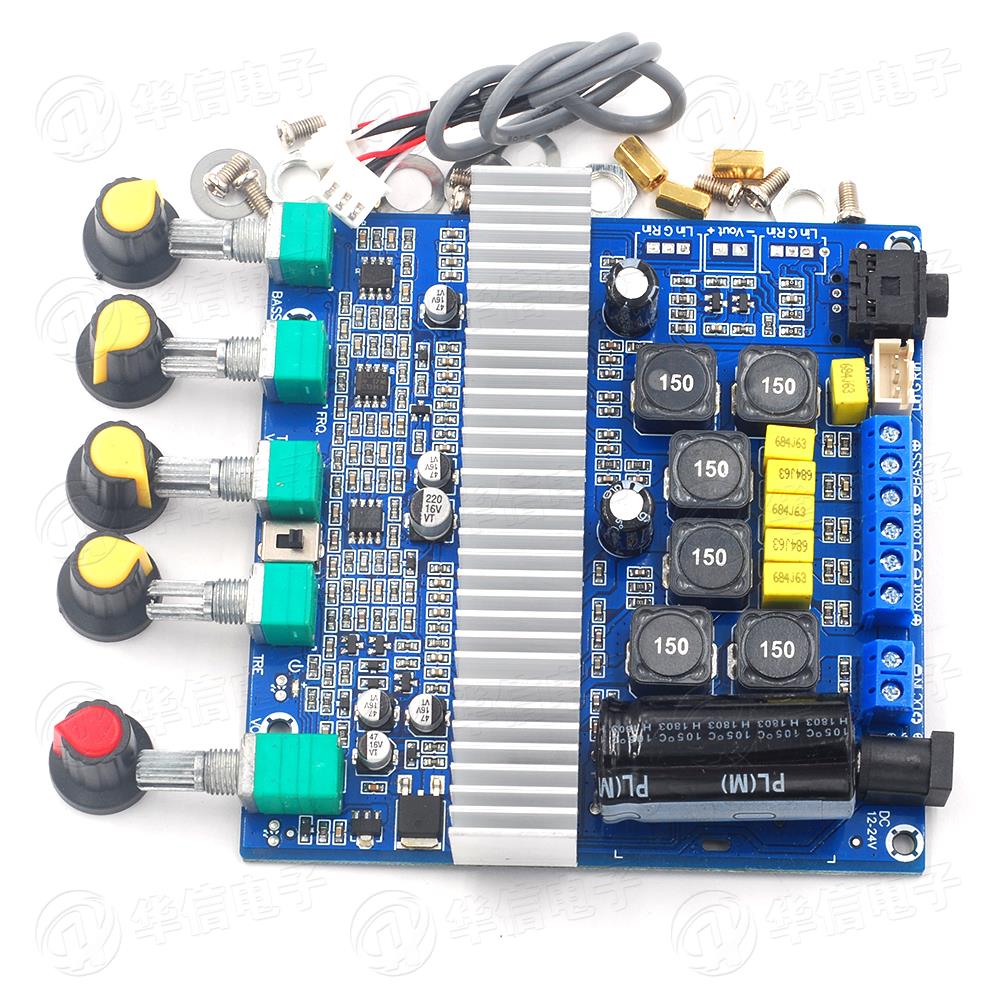

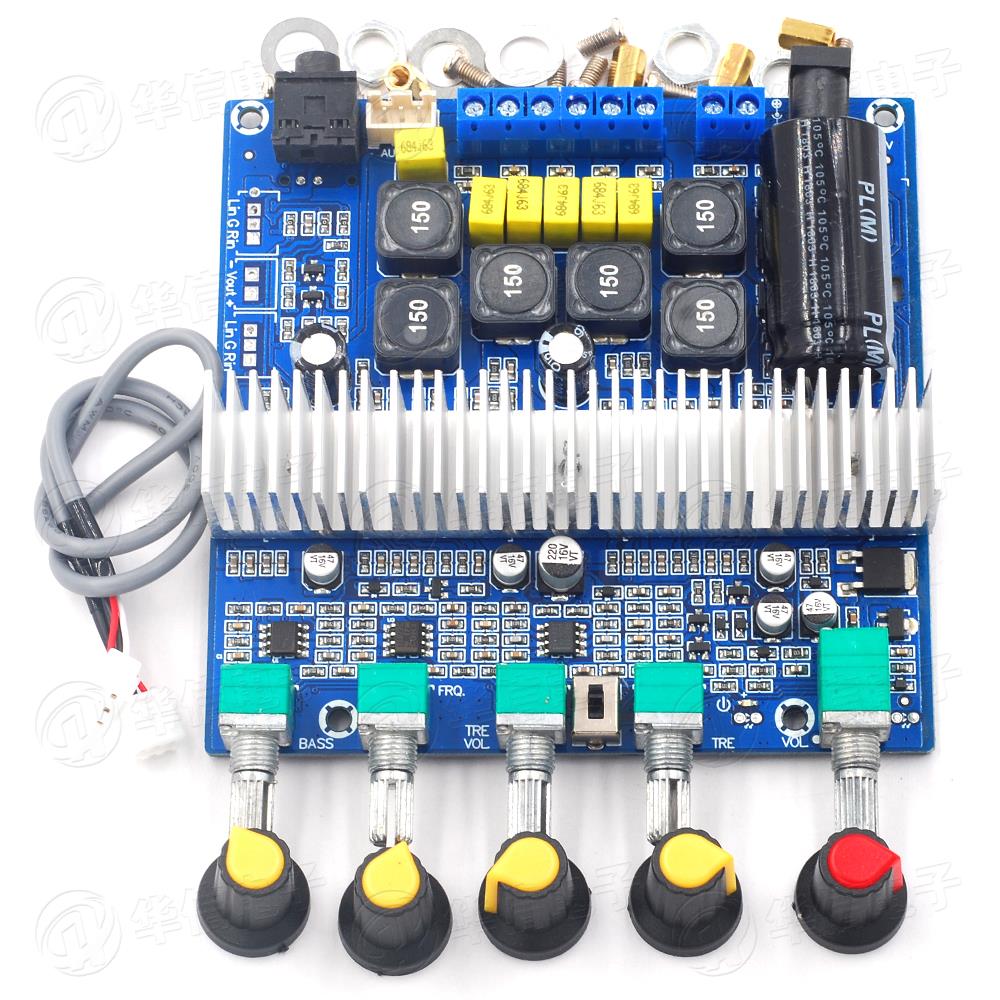

Плата представляет собой готовую плату, сваренную и протестированную. Подключите блок динамиков в соответствии со схемой, правильно подключите аудиовход и подключите соответствующий источник питания, и он готов к использованию.

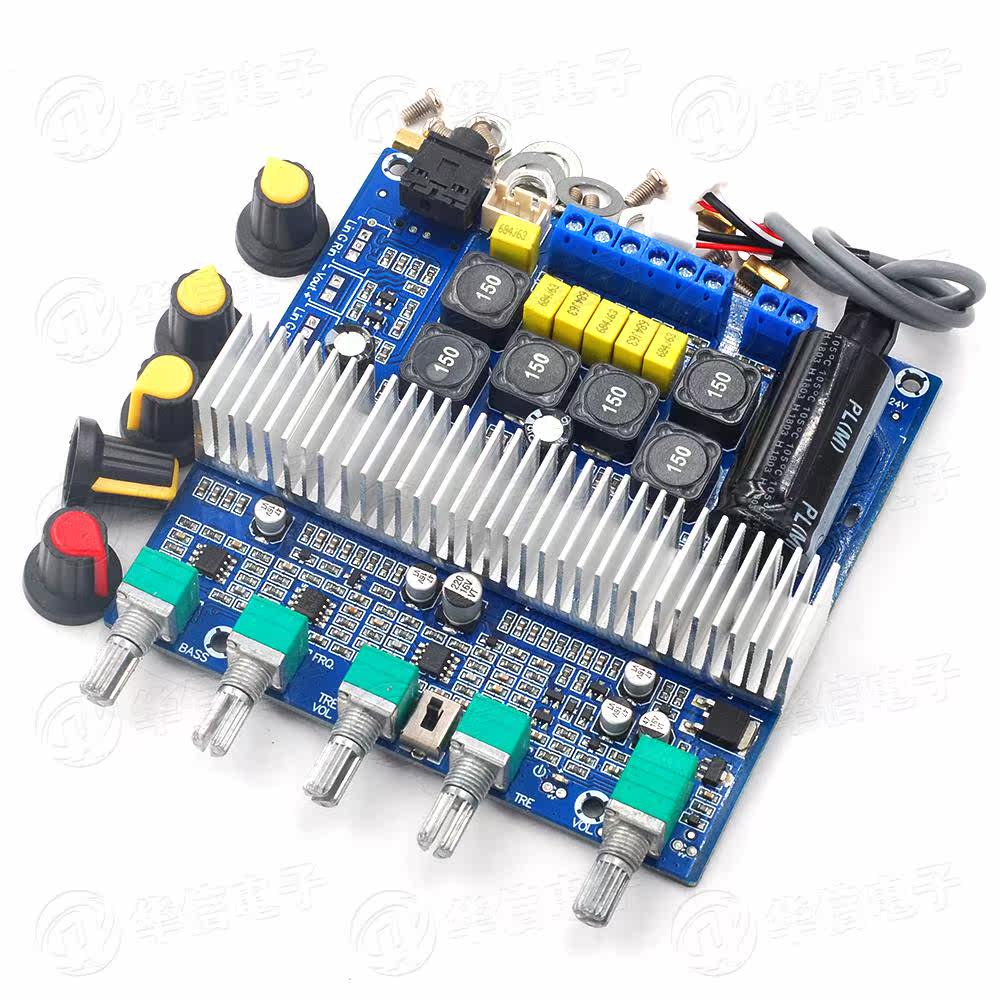

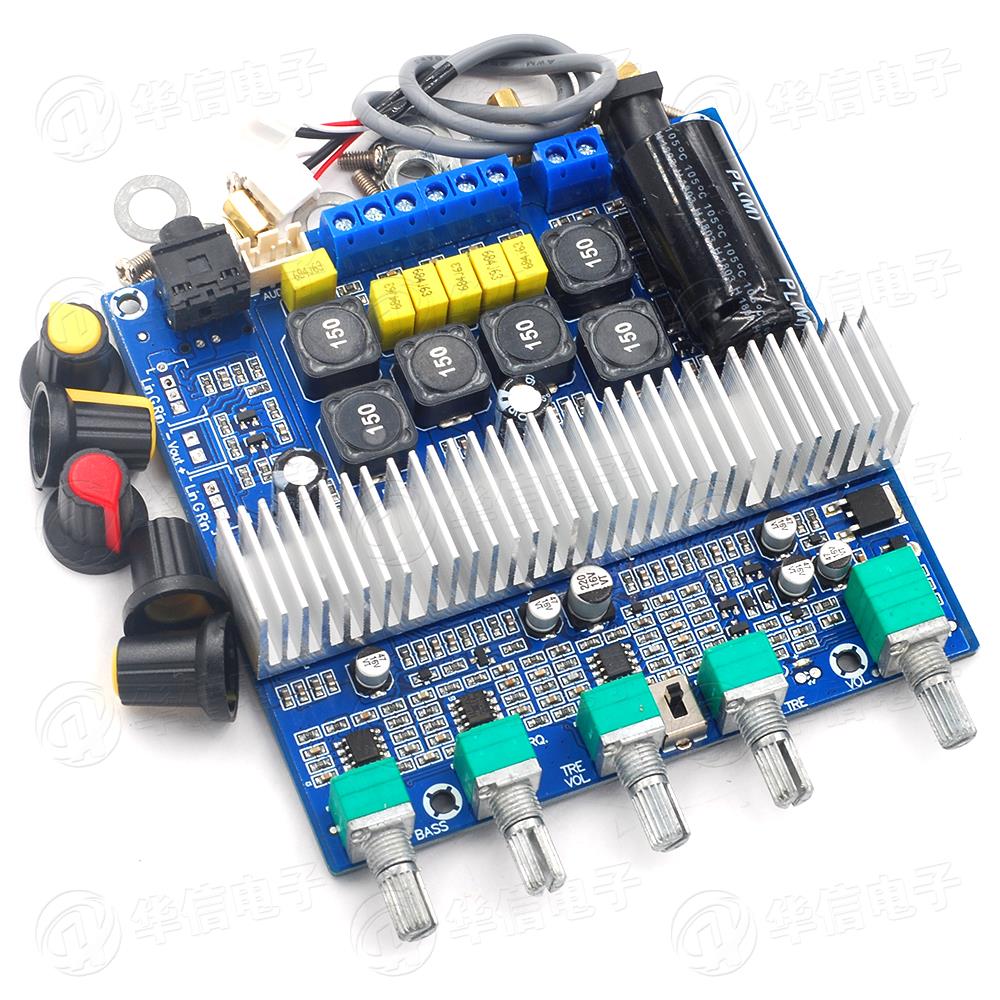

Большой радиатор для обеспечения рассеивания тепла при использовании в условиях высокого напряжения и высокой выходной мощности. Использование экранированного индуктора с большим током и мощностью на выходе обеспечивает более стабильную производительность и лучшее качество звука.В настоящее время такой индуктор редко можно увидеть на Taobao.com.
Инструкции по функциональной работе:
Доступ к источнику питания можно получить через розетку постоянного тока 1 или клеммную колодку 2. .
Звук можно вводить через разъем аудиовхода 3,5 мм 1 или интерфейс аудиовхода 3P, например:  компьютер, MP3 -плеер и т. Д.
Потенциометр объема баса может независимо отрегулировать выходной объем баса.
Потенциометр объема левого канала может регулировать выходной объем левого и правого каналов одновременно.
Потенциометр регулировки высоких частот, регулировка выходного усиления высоких частот левого и правого каналов.
Потенциометр переключателя/основной громкости с переключателем, который может отключить усилитель мощности/также может одновременно регулировать громкость басов, а также выходного левого и правого каналов.
Общее аудио -индиционное устройство по умолчанию с переключателем с переключением
"Lin" -- это вход левого канала источника звука
"G" -- Это общественное место для источников звука.
"Rin" -- вход правого канала источника звука
Аудио также доступно на"Lin G Rin" Ввод сокета, например: Компьютеры, MP3-плееры, источники звука на плате декодера и т. д.
"Vout"Интерфейс выхода питания, выход напряжения 5 В/120 мА, подходит только для использования устройства с рабочим током в пределах 120 мА.
Питание может подаваться через розетку постоянного тока 1 или клеммную колодку 2.
Интерфейс аудиовхода с разъемом 3,5 мм, например:  компьютер, MP3 -плеер и т. Д.
Вывод динамика"+" или "-" Все они независимы и не имеют общего выхода заземления.Их нельзя соединить друг с другом или с землей. При подключении звук будет ненормальным.
Вывод динамика "+" или "-" К динамику необходимо подключить проводку "+" или "-" Соответствующее соединение, если какое-либо из них подключено неправильно, это повлияет на слуховой эффект.
Основные технические параметры:

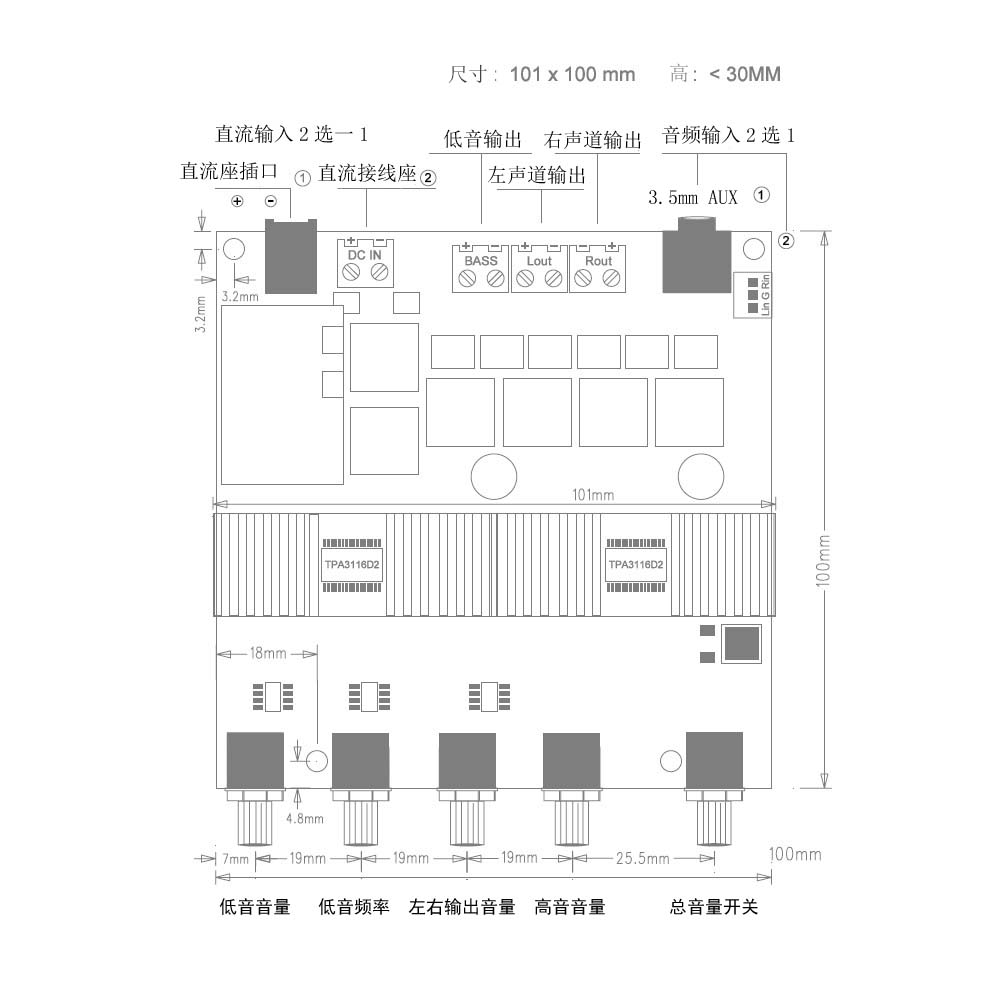

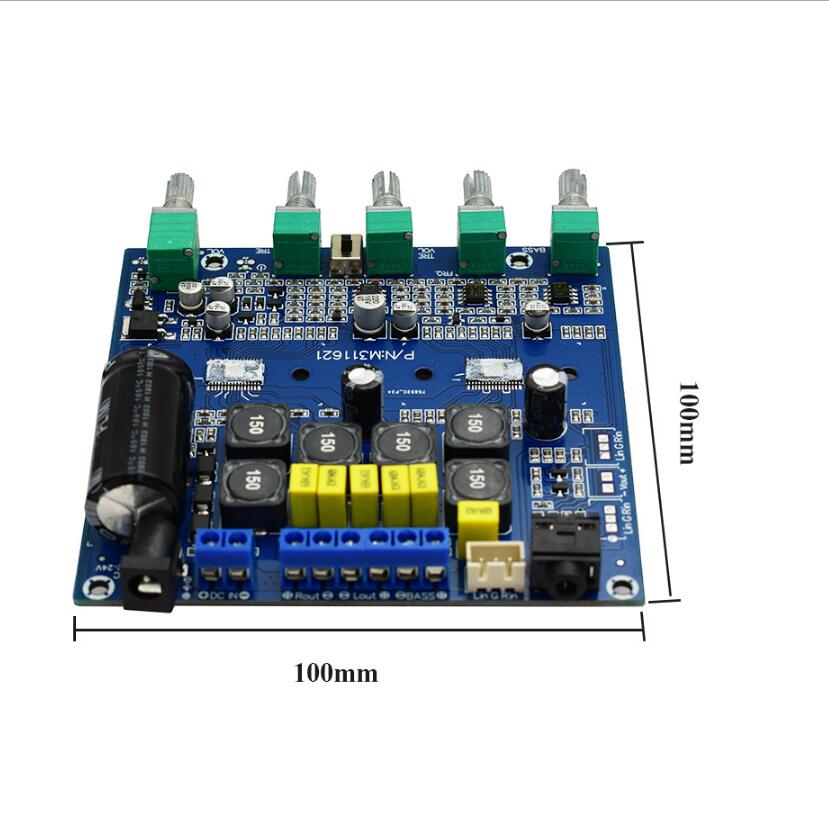

Внешние размеры: 101 (ширина) х 100 (глубина) х (высота)<30 мм, за исключением выдающейся части потенциометра и гнезда
Диапазон рабочего напряжения: 11–24 В постоянного тока (ток 3–4 А или 19–24 В/4–5 А, если требуется высокая мощность, 20–24 В/8–9 А или более)
Если вы используете мощность трансформатора AC (AC), вы должны добавить выпрямитель фильтр в источник питания DC (DC).
Только тогда можно использовать.Обратите внимание, что вакуумное напряжение постоянного тока (DC) не должно превышать 25,5 В (это очень важно)
Чувствительность аудиовхода: 600-800 мВ,
Частотный диапазон: 20 Гц-20 кГц,
Левый и правый каналы: 4-8 Ом
Басовый канал: 2-8 Ом,
Это соответствует приведенным выше условиям испытаний и фактическим данным испытаний прибора. Выходная мощность зависит от напряжения/тока источника питания, импеданса динамика и размера входного аудиоисточника. Когда напряжение/ток источника питания достаточен, обычно напряжение источника питания выше, и относительная выходная мощность может быть больше.Динамики с разным сопротивлением имеют разную выходную мощность. Как правило, легче добиться более высокой мощности, когда импеданс динамика меньше.Дорогие друзья, у которых особенно высокие требования к мощности, пожалуйста, ознакомьтесь с вышеуказанными параметрами перед подачей заявки.
Меры предосторожности (важно):
О выборе власти:
Плата работает на основе питания постоянного тока. Он имеет положительную и отрицательную обратную защиту.
Благодарность питания не позволяет ошибкам получать выходной интерфейс динамика, что приведет к повреждению чипа усилителя.
Максимальное рабочее напряжение 25,5 В ( Примечание: максимальное рабочее напряжение микросхемы усилителя мощности TPA3116 составляет 26 В.&NBSP;).
Плата предназначена для использования источника питания постоянного тока для подачи питания. Пожалуйста, используйте хороший источник питания постоянного тока для подачи питания, например, может возникнуть плохая производительность питания или текущие звуки звука.…&NBSP; Особенно источник переключения, попробуйте использовать 3 -футовую область подключенного конец заземления, которая аналогична 3 -писковому связующему штекеру.Примечание. Существуют основания для бытового электрического порошка переменного тока. Если вы не заземляете, некоторые расходные материалы для переключения могут иметь звуковые звуки.Особенно новичок в DIY, пожалуйста, обратите внимание!
Если используется обычный источник питания с трансформатором переменного тока, его необходимо выпрямить и отфильтровать, прежде чем его можно будет подключить и использовать.(Примечание: Напряжение холостого хода после выпрямления не должно быть больше 26В.&NBSP;).
Выбор напряжения питания/тока и динамика:
Если требования к питанию особенно высоки, рекомендуется использовать источник питания 20–24 В/8–9 А или выше. Если ток источника питания недостаточен, источник питания будет недостаточным при увеличении громкости, и индикатор источника питания может измениться или звук может быть ненормальным. С этим часто сталкиваются начинающие самодельщики.
Для тех, кто любит параллельно использовать самодельные сабвуферы, басовый канал этой платы поддерживает динамики с низким сопротивлением. Два параллельных соединения по 8 Ом = 4 Ом; два параллельных соединения по 6 Ом = 3 Ом. Примечание. Параллельное подключение рассчитано на 2 динамика."+"ловить"+","-"ловить"-" Не поймите неправильно!
Ветераза вывода вывода: вывод динамика"+" или "-" Они все независимы, не имеют общего выхода и не могут быть связаны друг с другом. И его нельзя подключить к источнику питания. "+" или "-" Ошибки подключения могут привести к ненормальному звуку или повреждению микросхемы усилителя.
О проводке аудио ввода:
Пожалуйста, попробуйте использовать проволочное соединение с экранирующим типом, чтобы уменьшить шум и ток, вызванный входным соединением.
Если между линией подключения или между линией есть короткий загрязнение, это вызовет шум или ток, нет звука и т. Д.…
Не кладите доску непосредственно на металлическую поверхность или на -объект, и не ставите ее на влажный объект.…
Что касается входа источника звука: Влияние качества звука и качество источника входного звука очень важны. Рекомендуется использовать полночастотный вход. Если вы используете обычный мобильный телефон в качестве входа источника звука, помимо меньшего выходного аудионапряжения, качество звука также может быть хуже, особенно часть суббаса.
, это связано с характеристиками самого мобильного телефона. Если требования особенно высоки, для улучшения качества звука рекомендуется подключить устройство-источник звука с более высоким качеством звука, например: проигрыватель компакт-дисков, устройство iPhone или звуковой карты компьютера и т. д.… Подключитесь к устройству-источнику звука с хорошим качеством звука.
О звуковых эффектах:
Эффект качества звука связан с качеством источника входного звука, а также с производительностью самого оснащенного динамика. Будь то высокие, средние или низкие частоты, они должны поддерживаться динамиком. Особенно в части суббаса невозможно добиться хороших результатов без взаимодействия низкочастотного динамика и кабинета с хорошими басовыми характеристиками.
Сабвуферы, представленные на рынке, различаются по цене и характеристикам басов. Если мощность самого динамика слишком мала или качество басов самого динамика плохое, это повлияет на эффект низких частот. Или при увеличении громкости может возникнуть ненормальный звук, с чем также часто сталкиваются новички в сфере рукоделия. [Примечание: если вы используете 4-дюймовый низкочастотный динамик и хотите добиться 6-дюймового эффекта; или если вы используете 6-дюймовый низкочастотный динамик и хотите добиться эффекта 8-дюймовых басов, этого невозможно достичь, если используемый динамик не обладает чрезвычайно высокими характеристиками басов.] Если у вас особенно высокие требования и вы не знаете, как использовать динамики вместе, обратите особое внимание!
Совет: из -за особенности электронных продуктов DIY мы все проверим их до доставки!
