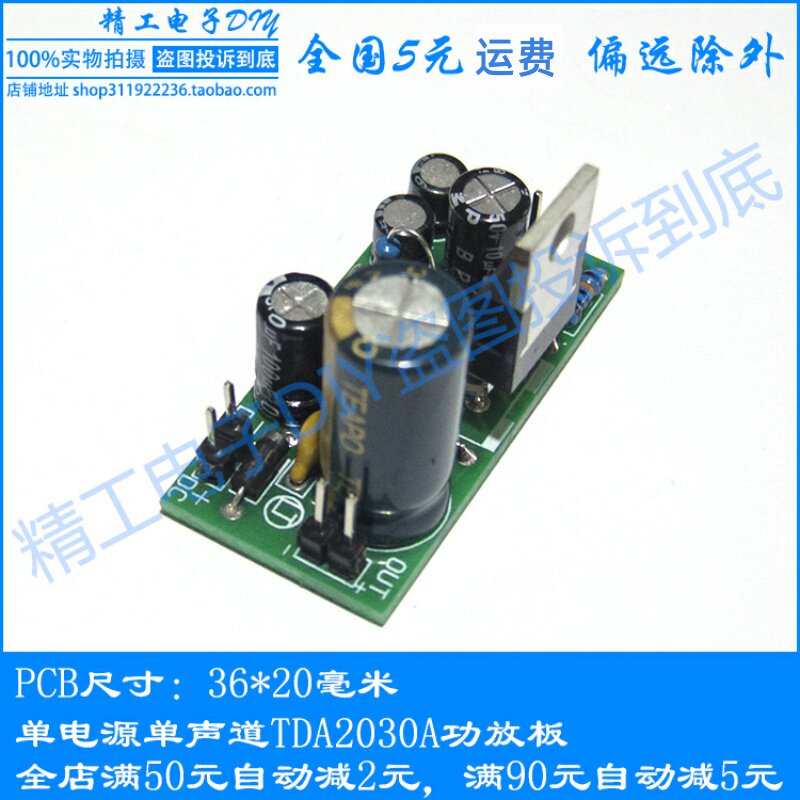

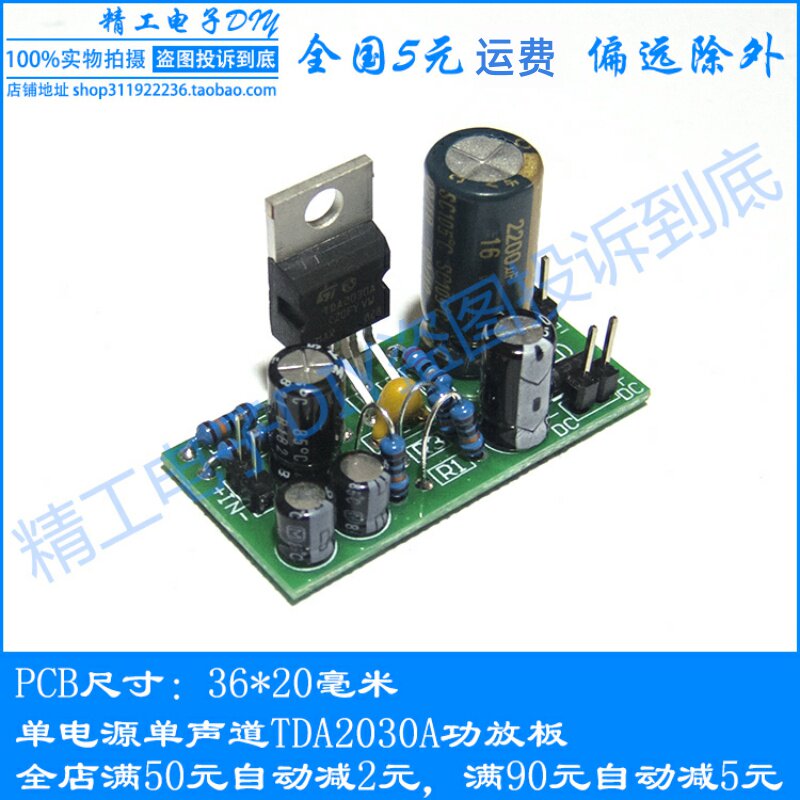

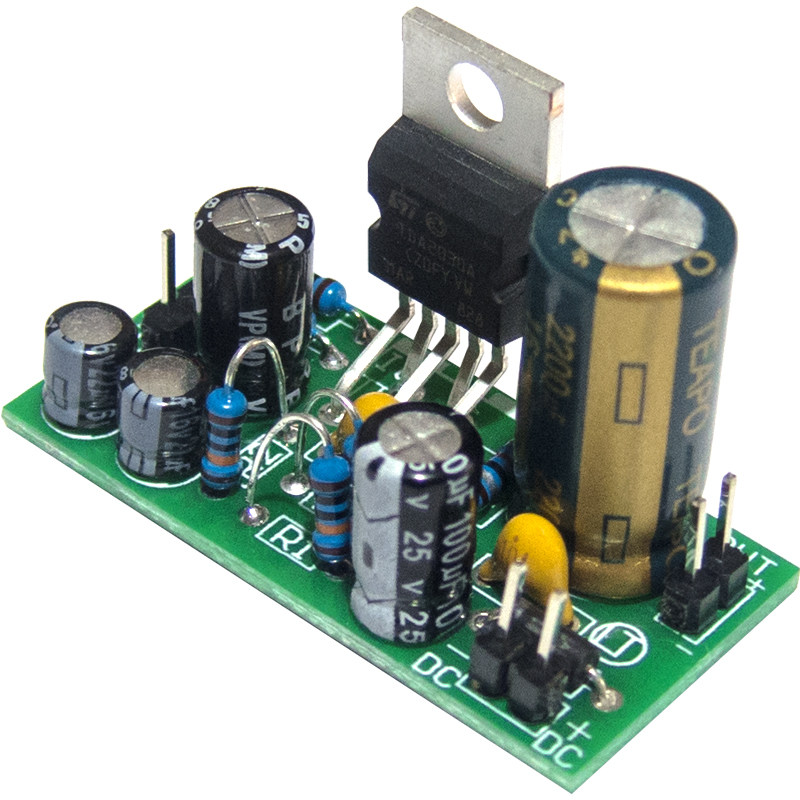

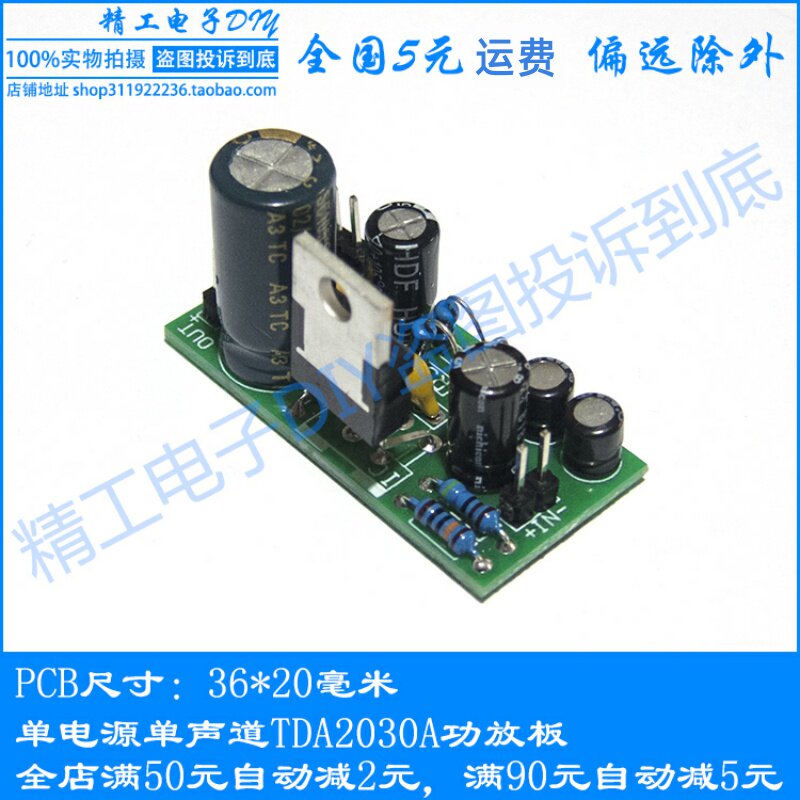

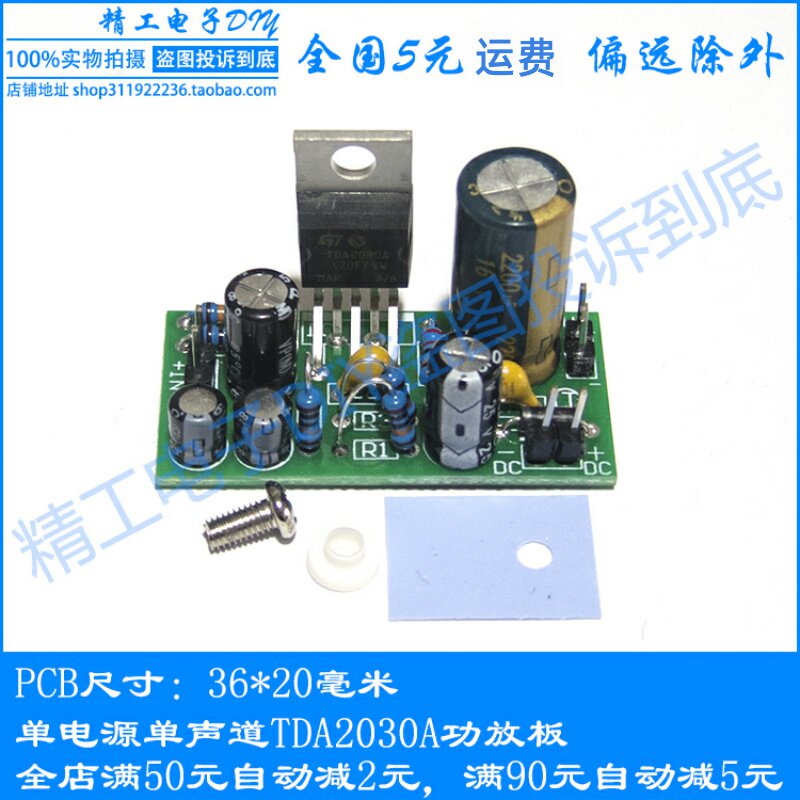

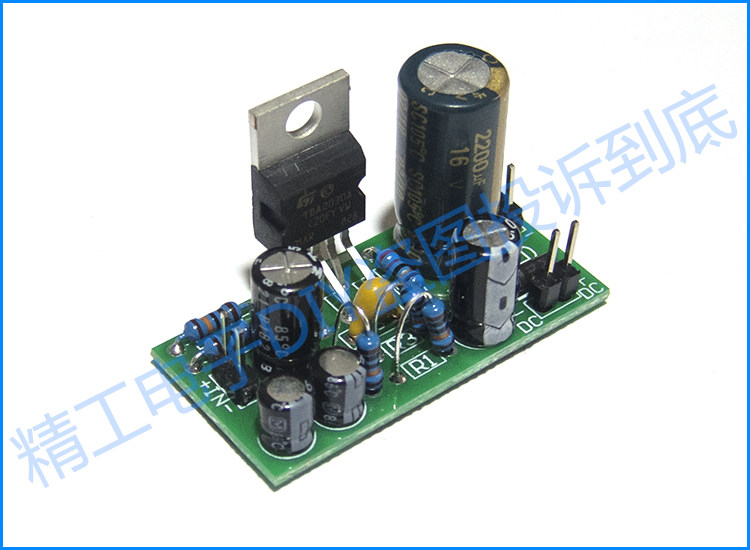

DC Одиночный источник питания 18 Вт.
Вес товара: ~0.7 кг. Указан усредненный вес, который может отличаться от фактического. Не включен в цену, оплачивается при получении.
Описание товара
Нужна точка этой платы на платке, чтобы прыгнуть здесь, чтобы прыгнуть здесь
1. Из-за особенностей электронных изделий DIY они могут включать в себя принципы работы цепей, сварку, сборку и другие работы, которые требуют от вас соответствующих профессиональных знаний и практических навыков. Неправильная эксплуатация может легко привести к повреждению компонентов изделия; поэтому особое напоминание: существует вероятность сбоя в электронном процессе DIY. Этот риск необходимо нести самостоятельно. Пожалуйста, будьте морально готовы перед съемкой, особенно новичкам!!!
2. Комплект (объем) требует вашей сварки.Компоненты могут быть возвращены перед сваркой, а ущерб поврежден после сварки или сборка неудачна, а эффект недовольна. Ни один из возвратов (компоненты, проданные магазином, также следуют вышеуказанным правилам возмещения).
3. Оригинальные компоненты на готовом элементе платы сжигаются или исходные компоненты на сварочной пластине не получены.
4. Продукты сбоя, появляющиеся в DIY, мы можем предоставить компенсационные услуги. Для получения подробной информации, пожалуйста, свяжитесь с обслуживанием клиентов по продажам.
5. Из -за различной партии покупок компонента и потребностей улучшения продукта некоторые места и изображения продукта могут быть разными, но мы гарантируем, что существует одно и то же или лучшее качество. В то же время это не может быть использовано. В качестве причины возврата и обменов. Если вы не возражаете, пожалуйста, не покупайте это.
6. Сам продукт принадлежит аксессуарам. При доставке нет других аксессуаров (за исключением специальных показаний), и те, кому нужны аксессуары, необходимо приобрести отдельно. Информация о продукте может быть предоставлена для подробностей. ,,,,,Например, принципиальные схемы и т. д. (на печатной плате имеется четкая маркировка компонентов).
8. DIY - это процесс изучения, обучения и прогресса. Пожалуйста, выбирайте тщательно в соответствии с вашей реальной ситуацией. Сделайте фотографии, чтобы представить, что вы принимаете и следуйте вышеуказанным условиям.
По умолчанию 2,5 юаня оснащены новой массовой ценой.(Этот 2 юань - просто плата за ручной работы мастера сварки).
Пакет 1: Домашний новый TDA2030A.
Пакет 2: Домашний новый TDA2030A FIR FENT PRODUCT: 2,9 Юань+Плата за переработку 2 Юань = 4,9 Юань
1. Сосредоточьтесь на оптимизации макета и проводки, нет нижнего шума, нет общения

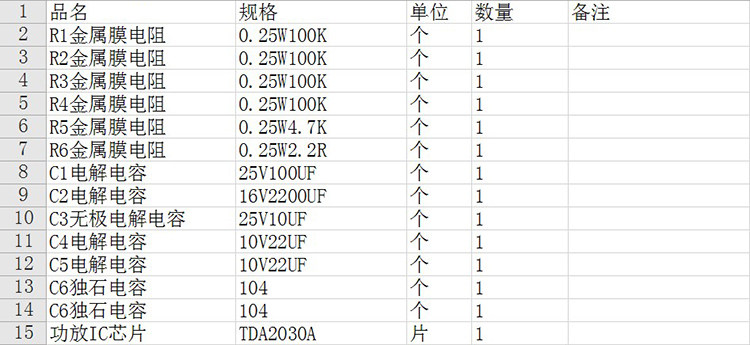

2. Компонент включен в стандартизацию.
3. Правильно усилил бас, такой же тонкий, как официальная цепь.

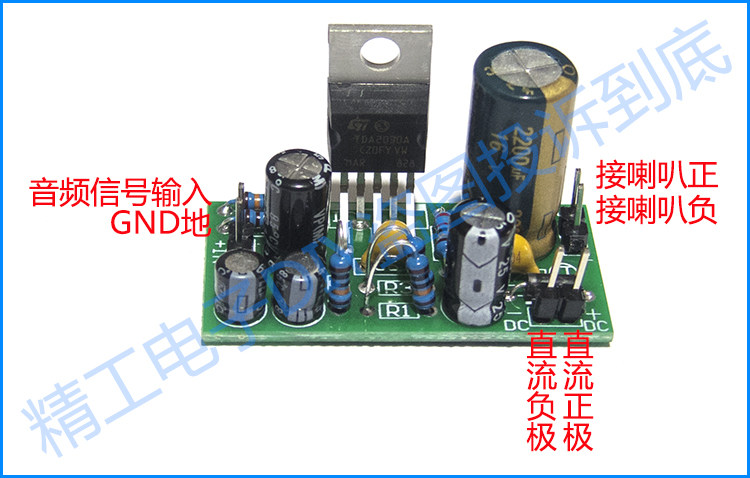

4. Напряжение источника питания по умолчанию в DC 12-20V.
Напряжение источника питания: DC 9V-20V, тепловой источник ниже 12 В очень низкий. C4, C5 емкость к сопротивлению. Один из них напряжение превышает или равна напряжению питания.
Статический ток: около 25 мА (без источника звука, подключить 8 евро динамики, 12 В питания) питания)
Вокальный импеданс: 4 евро-8 евро
Выходная мощность: типичная мощность 15W (пиковая мощность 18W)
Общее гармоническое искажение: 0,08%(PO = от 0,1 до 14 Вт, RL = 4 евро)
Соотношение сигнала: 94DB-106DB (1W-15W)
Размер печатной платы: 36*20 мм
Отправить тепло: чем выше напряжение питания, тем больше объема, тем выше тепло.Подразделение питания DC 12V, выдвижьте динамик 4 евро и 20 Вт, объем составляет около 25%, звук уже немного шумно, работает в течение 1 часа подряд, а чип не существует значительно нагревается.
Обратите особое внимание!Чтобы адаптироваться к небольшому пространству, пластина не оснащена большим конденсатором мощности фильтра (обычно известный как пруд).Требования не высоки, каждая плата может быть разделена не менее 1000 UF!Если источник питания не подходит или используется для сабвуфера, необходимо увеличить его в соответствующей сумме!Обычно 2200 UF.
Усилители мощности на уровне чипа; в основном нет места для отладки в передней, задней и спереди и задней Также очень хорошо. Это не имеет себе равных усилителей мощности компонентов разделения. В условиях любителей трудно сделать усилитель мощности с разделением компонентов. Невозможно завершить скрининг компонентов и профессиональную отладку. Фильтр)
