«Неоделенная» архитектура с высоким содержанием мощного двухканального разделения платы усилителя лихорадки Hifi готовая продукция
Вес товара: ~0.7 кг. Указан усредненный вес, который может отличаться от фактического. Не включен в цену, оплачивается при получении.
Описание товара

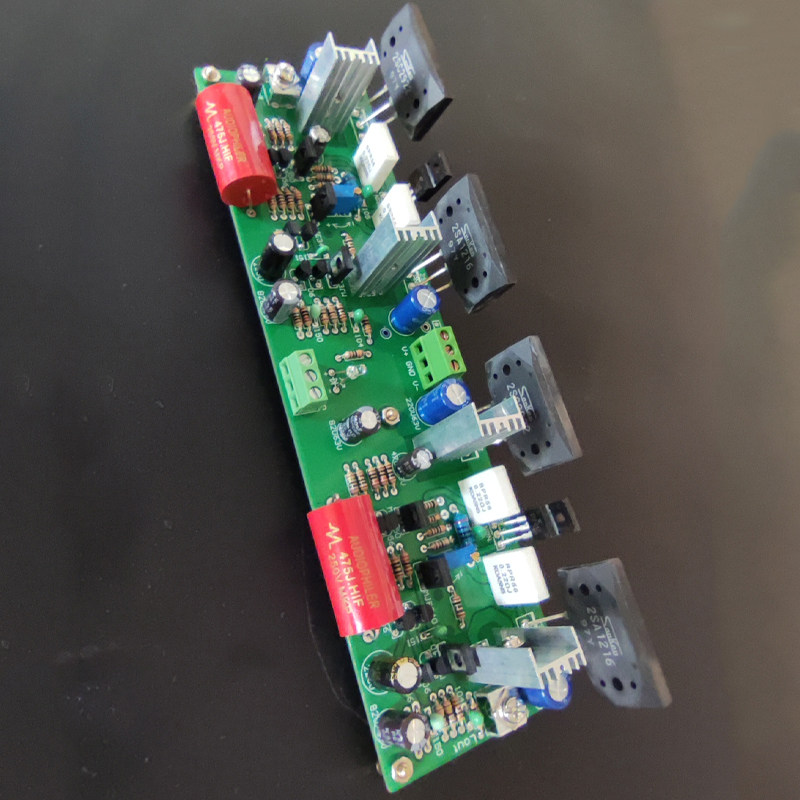

Размер: 215мм*60мм, высота 35мм.
This version is as mature and stable as the mono version.Dual channel developed at the request of audiophiles
Если вам не нужны две пары больших трубок, вы можете избавиться от 52 юаней.Свяжитесь с нашим магазином, чтобы изменить цену. However, if you choose semi-finished products, you need to assemble and debug them by yourself.Если во время процесса произойдет что-то неожиданное, мы сделаем все возможное, чтобы предоставить техническую поддержку и не сможем принять возврат.Пожалуйста, поймите!
This board is produced based on the circuit architecture of the British Douglas "Audio Design Manual"
Input stage: adopts a complete closed-loop constant current source structure + current mirror technology. Сбалансируйте рабочую точку дифференциальной ступени.Музыка насыщенная, а средняя точка статического выходного сигнала очень стабильна.(The differential pair and current mirror transistor require pairing)
Уровень напряжения: добавление эмиттерного повторителя снижает искажения уровня напряжения до незначительных, эффективно уменьшая фазовый сдвиг между входным и выходным сигналами.Микросхема драйвера усилителя мощности производства известной компании NEC также имеет такую структуру.(упк1225/упк1342)
Output stage: This power amplifier board uses the powerful Dashanken famous tube 2SA1216/2SC2922.One pair of these tubes can outperform the driving force of 3 pairs of conventional power amplifier tubes.(If the multi-tube parallel connection scheme cannot be accurately matched, the sound will be obviously rough)
Двухканальный комбинированный вариант имеет более простую проводку, что гарантирует отсутствие фоновых шумов после успешной установки и не нужно беспокоиться о проблемах с заземлением!
Дуглас заявляет об этом в книге: Так называемая «бездефектность» не означает абсолютного совершенства, а относится к исправлению восьми известных искажений, существующих в традиционных схемах усилителей мощности. Это не значит абсолютная бездефектность! Усилитель, изготовленный на основе образца схемы, имеет общее гармоническое искажение 0,0005%, измеренное при нагрузке 1 кГц, 8 Ом, и полное гармоническое искажение 0,003%, измеренное при нагрузке 10 кГц, 8 Ом. Коэффициент конверсии составляет 35 В/мкс.
Схематическая схема
Регулировка тока покоя:(Обязательно установите радиатор для тестирования)
Он был отрегулирован перед отправкой. Do not adjust it randomly if there is no instrument.
Дружеское напоминание:Подключение двух динамиков"Правильно""груз"Не переворачивайте их. Even if they are connected incorrectly, the sound will come out normally. Однако если два динамика находятся в фазе один, а другой в обратной, звуковое давление будет компенсировать друг друга, что повлияет на качество прослушивания.
Рекомендуется для надписей категории А. С этой версией он прекрасно работает: https://item.taobao.com/item.htm?spm=a1z38n.10677092.0.0.11891debskifVb.&id=580245321131
Рекомендации по радиатору:https://item.taobao.com/item.htm?id=554169508955
Плата питания + плата защиты динамика (1): https://item.taobao.com/item.htm?spm=686.1000925.0.0.hHgbh7&id=533756519322
Плата питания + плата защиты динамика (2): https://item.taobao.com/item.htm?id=544789358863
Blank PCB link: https://item.taobao.com/item.htm?id=547489476248
трансформатор:https://item.taobao.com/item.htm?id=555509598123
Обязательно прочтите для отладки:
《1》This power amplifier board is powered by positive and negative DC (±24V--±50 В) Never connect the transformer output directly to this board The output of the transformer must be rectified and filtered before it can be connected to this board. Обязательно обратите внимание, что положительные и отрицательные соединения нельзя поменять местами.
《2》Перед включением платы для отладки необходимо установить радиатор и добавить к каждому усилителю слюдяные изоляционные листы (мы их доставим). Затем с помощью мультиметра проверьте, изолированы ли радиатор и трубка усилителя мощности.
《3》When debugging, short-circuit the input terminal to ground to prevent the induction of environmental noise.
Диаграмма установки:
https://item.taobao.com/item.htm?spm=a1z38n.10677092.0.0.11891deboBTxvG&id=542852757910
Электрические параметры:
Напряжение источника питания: DC±24 вольта±50 вольт(Трансформатор (двойной 18 В~двойной 35 В)
Усилитель сигнала: новый Pure Import On (Ansonami) MPSA56 MPSA06
Лампа усилителя напряжения/нажимная лампа: ON (ON Semiconductor) MJE243/MJE253
Финальная басовая трубка: чисто импортная Sanken2SC2922/2SA1216 (17A 200 ВтПолем
Входная связь: Аудио МКП
Резистор: Военный 718
Отключение электропитания: Nippon Chemical Industry
Slew rate: 35V/us
Искажение: 1 кГц Менее 0,0006% 10 кГц менее 0,006%
Частотная характеристика: 20 Гц ~ 20 кГц (+0 дБ, -0,5 дБ) Примечание:non-3DB
Выходная мощность:±55 В, 8 Ом: 125 Вт. 4 ohms: 250 watts (Блок питания достаточно идеален)
Инструкции по возврату и послепродажному обслуживанию
Уважаемые энтузиасты! Поскольку этот продукт является чрезвычайно профессиональным, мы требуем, чтобы все энтузиасты обладали профессиональными навыками, связанными с электроникой, и просим вас относиться к нему со строгим отношением.
◆ Если радиатор установлен неправильно, трубка усилителя мощности сгорит во время работы при включении питания.
◆Если полярность источника питания будет изменена или напряжение платы превысит напряжение, плата усилителя мощности сгорит.
◆Слепое увеличение тока покоя путем модификации компонентов без разрешения может привести к сгоранию платы усилителя мощности.
◆Товары, поставляемые нашим магазином, прошли строгие испытания и всегда продаются через Интернет. Если плата усилителя мощности повреждена из-за ошибок, мы придерживаемся принципа абсолютной целостности. Наш магазин взимает плату за лампы большой мощности только по рыночным ценам. Остальные компоненты и временные затраты бесплатны.
◆Компоненты, которые были модифицированы без разрешения, а также сгоревшая плата усилителя не подлежат возврату.Пожалуйста, поймите! спасибо
