Швейцария Sky Price Machine Direct Dartzeel NHB-108 комплект усилителя мощности Post-Class

Цена: 8 109руб.    (¥385)
Артикул: 589699947657
Доставка по Китаю (НЕ включена в цену):
254 руб. (¥12)

Вес товара: ~0.7 кг. Указан усредненный вес, который может отличаться от фактического. Не включен в цену, оплачивается при получении.

Этот товар на Таобао Описание товара
Продавец:梧州力王音响
Рейтинг:
Всего отзывов:0
Положительных:0
Добавить в корзину
Другие товары этого продавца
¥1.839руб.
¥1.532руб.
¥5106руб.
¥0.358руб.
  • Информация о товаре
  • Фотографии

Две пустые платы для двух каналов: 35 юаней.

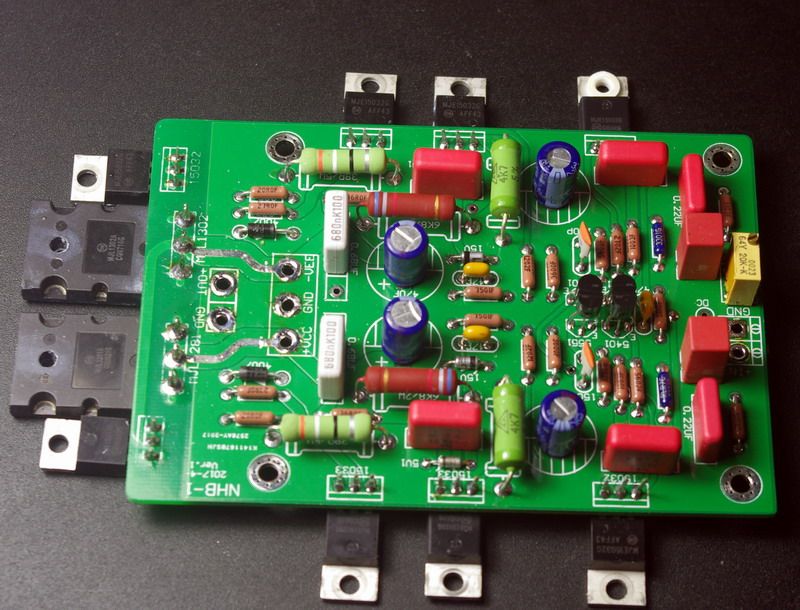

Двухканальный комплект (не готовое изделие, нужно сваривать самостоятельно)1 комплект содержит 2 платы, зеркальный дизайн, в цену полного комплекта входят все компоненты платы, ключевые компоненты спарены, печатная плата представляет собой двойную медную печатную плату 75UM, комплект необходимо паять самостоятельно.
Все компоненты, как показано на рисунке (список ниже): 335 юаней.Подробный список материалов см. внизу.Все они изготовлены из высококачественных материалов. Наиболее важной входной лампой является точно подобранная лампа 2N5551/5401 компании ON Semiconductor, которая намного лучше, чем отечественная лампа Fairchild, используемая в Интернете. Лампа усилителя и силовая лампа изготовлены из недавно подобранного материала ON Semiconductor MJ15032/33, MJL1302/3281.

Напряжение средней точки стабилизируется в пределах 30 МВ после добавления нагрузки.
Список компонентов показан в таблице ниже:



Этот комплект схем является компонентом, и его необходимо сваривать и отлаживать самостоятельно.Готовой платы пока нет в наличии, поэтому не спрашивайте.В основном потому, что в последнее время я был немного занят.Мы не принимаем возврат неисправных продуктов, пожалуйста, выберите покупку..

Плата представляет собой печатную плату толщиной 75UM с утолщенной медью и тонким FR4. Печатная плата с прямой гравировкой изготовлена ​​из тех же материалов, что и оригинальная машина. Лампы соответствуют совершенно новым и оригинальным лампам ON Semiconductor (ON) 2N5554/5401. MJE15032/33 и MJL1302/3281 совершенно новые.Подлинный полупроводник ON.В отличие от других продуктов, в 5551/5401 используются лампы Fairchild, а в больших лампах используются лампы Toshiba, поэтому звук сильно отличается.
Все конденсаторы на плате изготовлены из тех же материалов, что и исходная машина, а резисторы — из более качественных резисторов DALE, имеющих меньший температурный дрейф.



: Измеренное соотношение сигнал/шум (100 дБ, не A-взвешенное), искажения при полной мощности ниже 0,01 %, оба показателя отличные.
3. Компоненты этого набора выбираются/подбираются в соответствии со строгими стандартами;
    Использование инструмента: цифровой мост, 6 -битный полу мультиметр, тестировщик конденсаторов, тестер транзистора, аудио -анализатор;

      Хочу подчеркнуть, что ток покоя каскада нажатия этой платы достигает 130мА. При отладке плату усилителя необходимо установить на радиатор для отладки. После того, как вы сварили готовую плату, необходимо положить ее на радиатор и затем включить звуковой тест, иначе трубка сгорит.
5. Что касается источника питания: в оригинальной машине используются два трансформатора мощностью 300 Вт и 2 уровня напряжения, 8 Ом: 40 В переменного тока; 4 Ом: 35 В переменного тока;
6. Что касается радиатора: размер печатной платы 115*80 мм, готовой платы 140*112 мм; ток покоя у этой платы большой, а радиатора не менее 2кГс на канал.
7. Метод отладки этой платы: сначала введите“DC”Отрегулируйте потенциал точки до 0 мВ, а затем отрегулируйте выход в пределах 50 мВ; Во всей машине есть только один регулируемый резистор, который используется для регулировки средней точки выходного сигнала.Daxiao имеет полный DC и не имеет архитектуры отрицательной обратной связи. Дрейф средней точки будет немного больше, чем у обычных усилителей мощности. Плюс-минус 100мВ – нормальное явление. То же самое относится и к оригинальной машине и требует регулярной регулировки.
