Комплект порта OCL 2 двойной канал 2*100 Вт высотой высокий уровень
Вес товара: ~0.7 кг. Указан усредненный вес, который может отличаться от фактического. Не включен в цену, оплачивается при получении.
Описание товара
Комплект портов OCL 100 Вт высокой стой сотни ван(Случайный цвет волос: зеленая доска, красная тарелка)

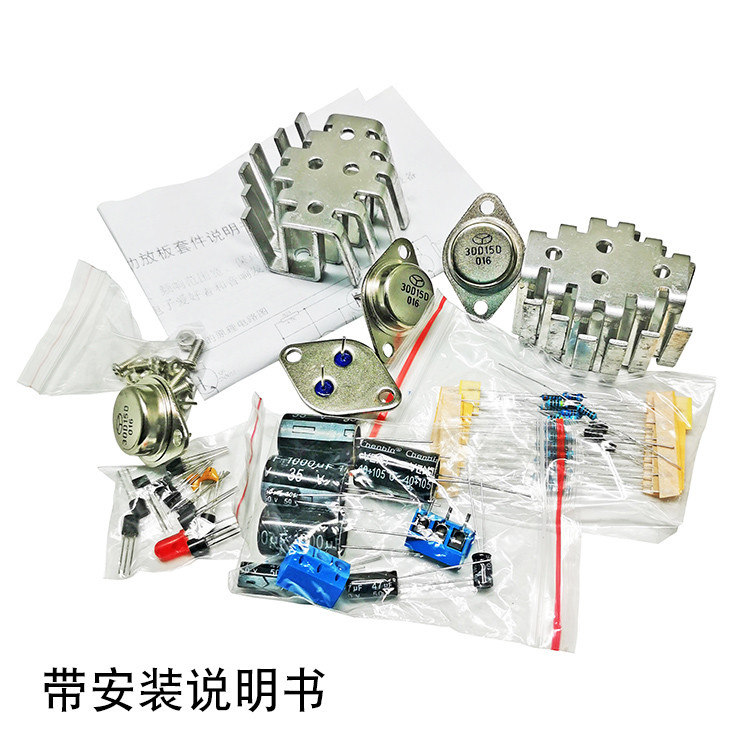

Инструкции по установке с товарами!
Функции:
Полный элемент разделения, четыре триода высокой мощности, два трехмерного звука, каждый мощность может достигать 100 Вт.
Этот усилитель использует типичную схему OCL.Этот стереопроизводный шаг OCL подходит для большинства энтузиастов электронных и энтузиастов аудио.
1. Принцип работы схемы
Как видно из рисунка ниже, выходной конец динамика и усилитель напрямую связан, а выходная емкость DC устраняется в середине. Негативное симметричное источник питания используется.На рисунке 1 VT I и VT2 являются дифференциальными увеличенными уровнями ввода, VT3 является стимулом, а VT4 ~ VT7 является составным дополнительным выходным уровнем.Аудиосигнал отправляется в базу VT I После емкости связи C 1 и R I. Продвигайте работу выходного уровня мощности VT4 ~ VT7, поэтому аудиосигнал после увеличения мощности может способствовать работе с динамиками.
Чтобы облегчить дальнейший анализ, рисунок 1 может быть упрощен на рисунок 2.После того, как композит VT4 и VT6 эквивалентны кристаллической трубе NPN, а композит VT5 и VT7 эквивалентны транзистору PNP.Из конденсаторов VT4, 6 и VT5, 7 и Power Filter C9 и C10 на схемах рисунка 3 видно, что они эквивалентны мосту.Когда VT4, 6, VT5, 7 точно такие же, а C9 и C10 точно такие же, рука моста сбалансирована, и динамик не проходит.Если два набора источника питания являются полностью симметричными, потенциал выходного конца может быть гарантированно будет нулевым.
Поскольку цепь все непосредственно связана, любое изменение температуры окружающей среды и параметров компонентов повлияет на потенциал выходного терминала (точка A, на рисунке 2).С этой целью VT 1. VT2 образует дифференциальный усилитель для преодоления нулевого дрейфа, а обратная связь DC применяется к схеме, то есть выходной конец добавляется к основанию VT2 через R6.Его процесс обратной связи: точка a Потенциал ↑ - ube2 ↑ - IE2 ↑ - Ube L ↓ One IC L ↓ One UC 1 ↑ - UBE3 ↓ One IE2 ↓ - UBE4, 6 ↓ (UBE5, 7 ↑) Один VT4, 6 Внутреннее сопротивление. ↑ (VT5, 7 Внутреннее сопротивление ↓) Один точка A Потенциал ↓.И наоборот, если точка a потенциал ↓ точка A потенциал ↑ будет использоваться в процессе противоположного изменения.
2. Установка и производство
Диаграмма печатной схемы этой цепи показана на рисунке 3.Он включает в себя вторую схему усилителя OCL и цепь питания постоянного тока.Резистор -это установка.
3. отладка
Силовая трансформатор, используемый в этой схеме, должен быть подготовлен сам по себе.×2) Мощность составляет не менее 40 Вт, подключенная к AC ~ и где вы подключены к печатной плате.±1 8 В напряжение постоянного тока, напряжение на обоих концах динамика равно нулю.
Сначала отрегулируйте ток дифференциалов VT L и VT2.Затем приварил выходной сигнал R6 и приваренные.Общие токи при дифференциальной амплификации определяются с помощью R4. Спикер должен быть О.Если есть смещение, вы можете настроить R3.

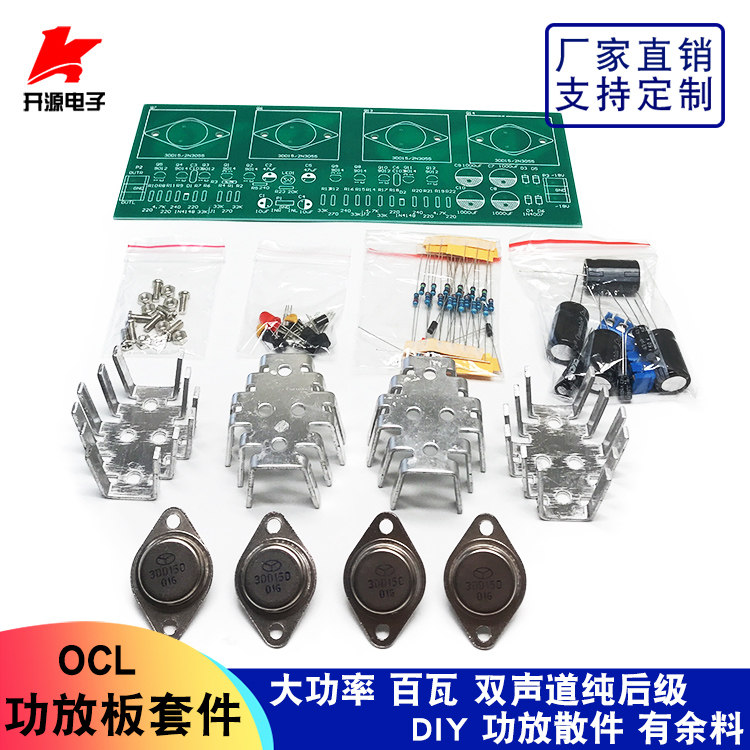

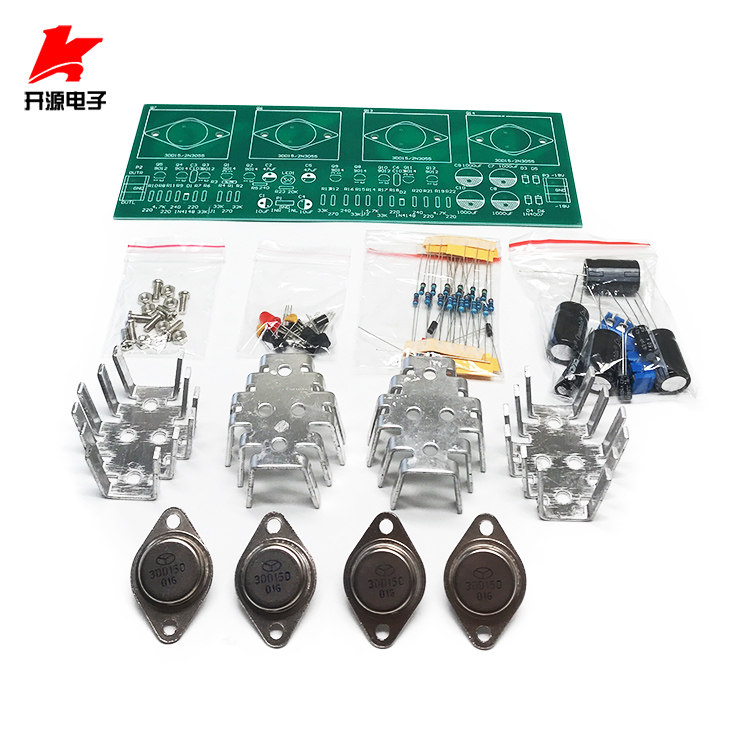

Реальные фотографии:
