Плата декодирования PCM63, пустая плата ЦАП (припаяна с небольшим конденсатором 9001 и несколькими другими аксессуарами), временно решено
Вес товара: ~0.7 кг. Указан усредненный вес, который может отличаться от фактического. Не включен в цену, оплачивается при получении.
Описание товара
Пустая печатная плата: 160 юаней за штуку. Размер платы: 203 мм (длина) * 232 мм (глубина).
Плата отлаживалась более трёх лет и игралась четыре раза. Первоначальный взнос стоил более 2000 юаней. Он основан на опыте пяти опытных игроков. Для сравнения использовались компакт-диски и декодеры: проигрыватель компакт-дисков Philips LHH800R-CD, декодер DG61 компании Golden Throat (12 штук PCM1702 параллельно) и KRELL. CD-проигрыватель CD20I (более 40 000 юаней) сравнивался многими аудиофилами и полностью превзошел вышеупомянутое оборудование.
Характеристики платы такие. 1: Стабилизировать напряжение поблизости.Все источники питания IC, если это возможно, стабилизируются рядом с контактом питания IC. Преимуществом является чрезвычайно низкое внутреннее сопротивление и чрезвычайно высокая скорость срабатывания, что снижает внутреннее сопротивление вывода и внесение шума.Поглощайте шум, создаваемый внутри микросхемы, как можно быстрее.Но требования к навыкам электромонтажа и работы с заземляющим проводом очень высоки.
2: Это очень разумный метод заземления. На плате не используется заземление большой площади. (Заземление большой площади является самым простым и легким методом проводки, но звук рыхлый и имеет меньше призвуков.) После многократных испытаний на абордаж и палаш, используя метод заземления в одной точке в целом, нескольких точках между этапами и на большой площади локально, производимый звук очень хорош с точки зрения тестовых показателей и звука.
3. Мощный источник питания.Имеется до 19 наборов стабилизации напряжения, и все микросхемы на плате имеют независимую стабилизацию напряжения и источник питания для устранения помех.Отдельный цифровой ЦАП, операционный усилитель, три комплекта независимых от напряжения источников питания.
4. Примите входной буфер 26C32 + прием DIR9001 + цифровой фильтр SM5842 + декодирование PCM63 + преобразование I/V OPA627 + фильтр нижних частот OPA627 + выходной буфер LME49710, классическая композиция для энтузиастов.
Рекомендуется выходная обмотка трансформатора иметь четыре группы по 18В и одну группу по 9В (допускается 8-10В).
Плата представляет собой чистый CD-декодер, имеющий только коаксиальные и оптические входы и выходы RCA.USB-входов и балансных выходов нет. Плата версии 1.4.
Изображение невозможно просмотреть полностью, пожалуйста, сохраните его для просмотра на компьютере.

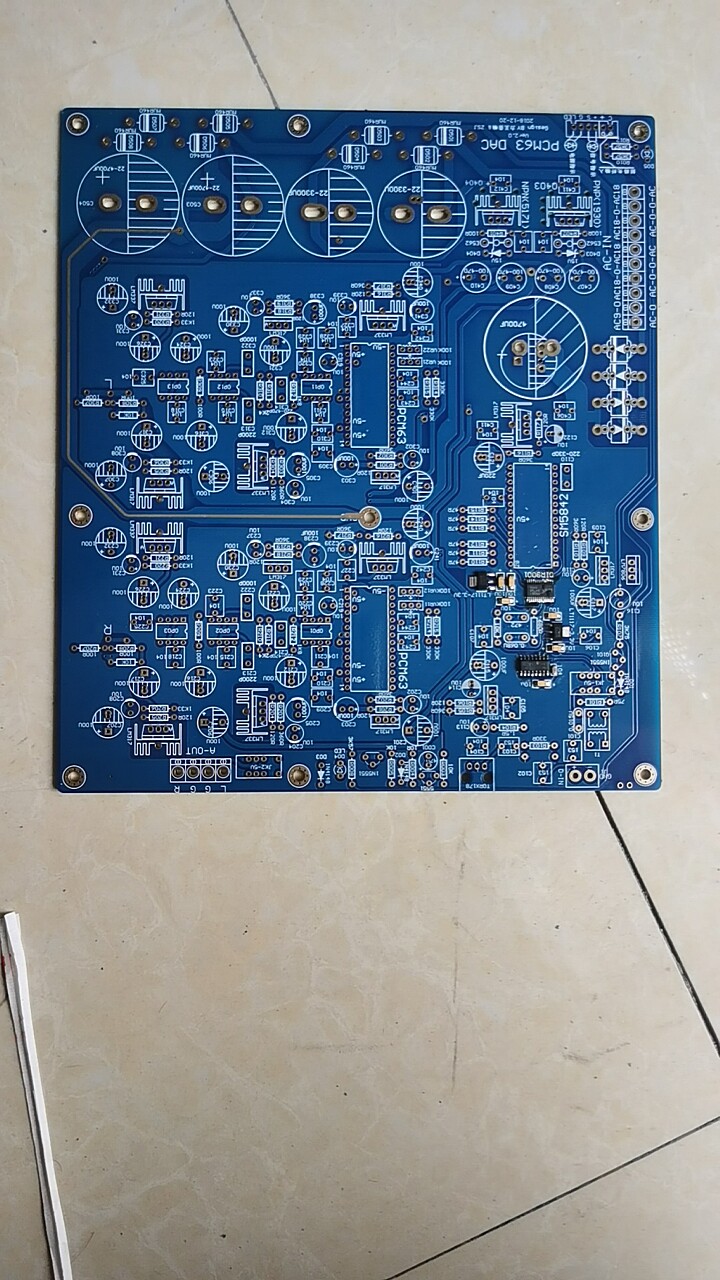

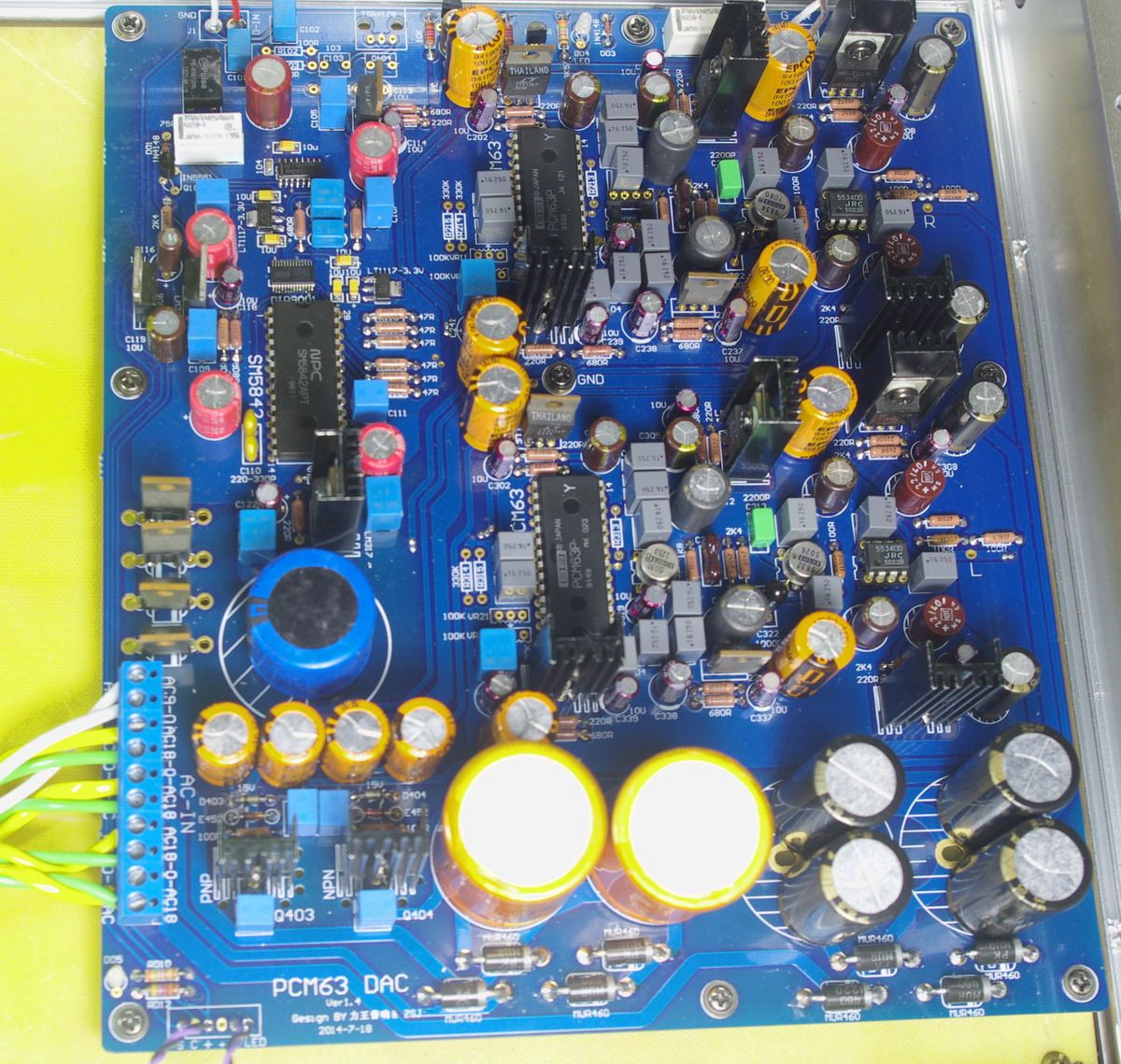

Изображение 1

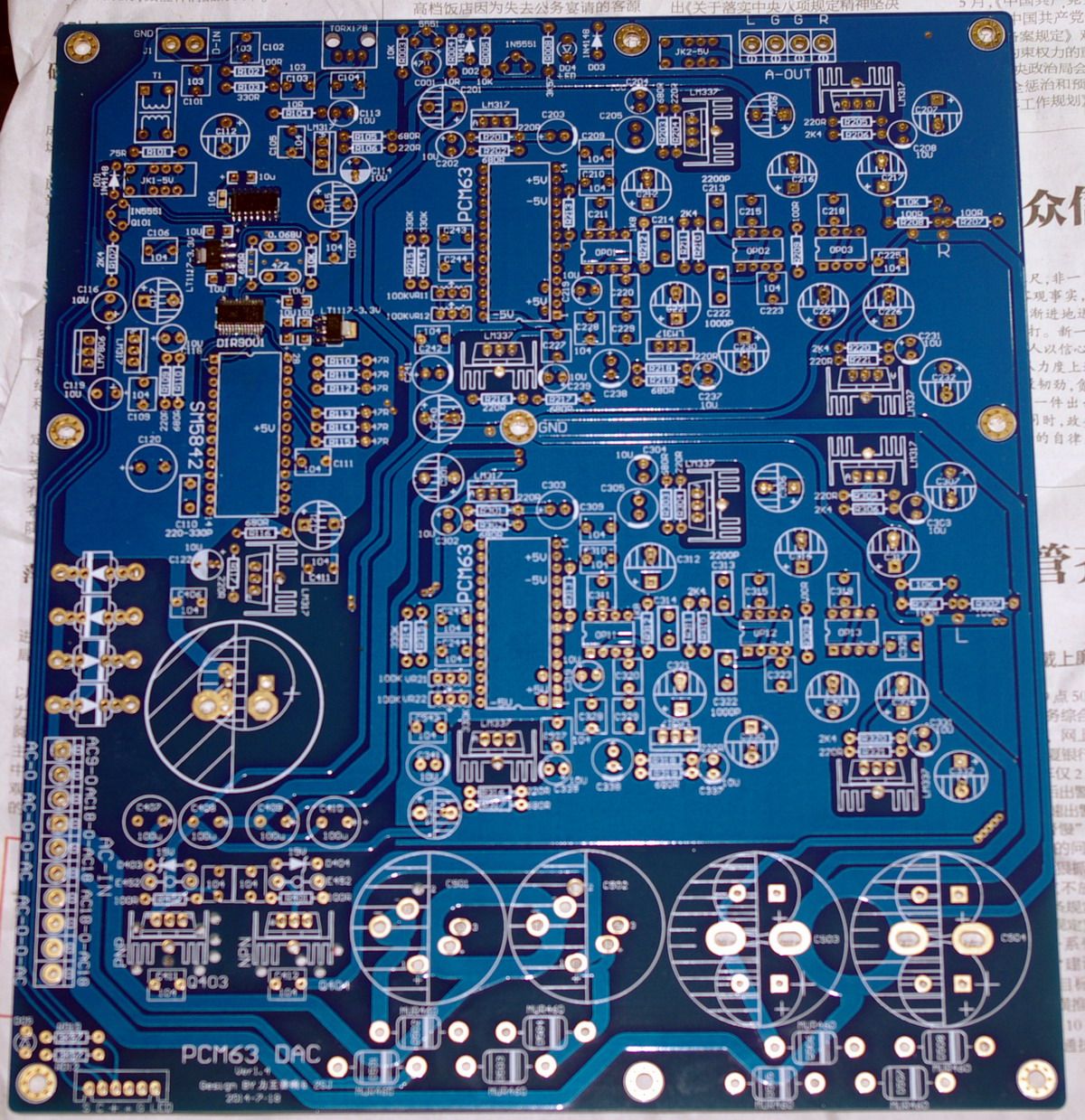

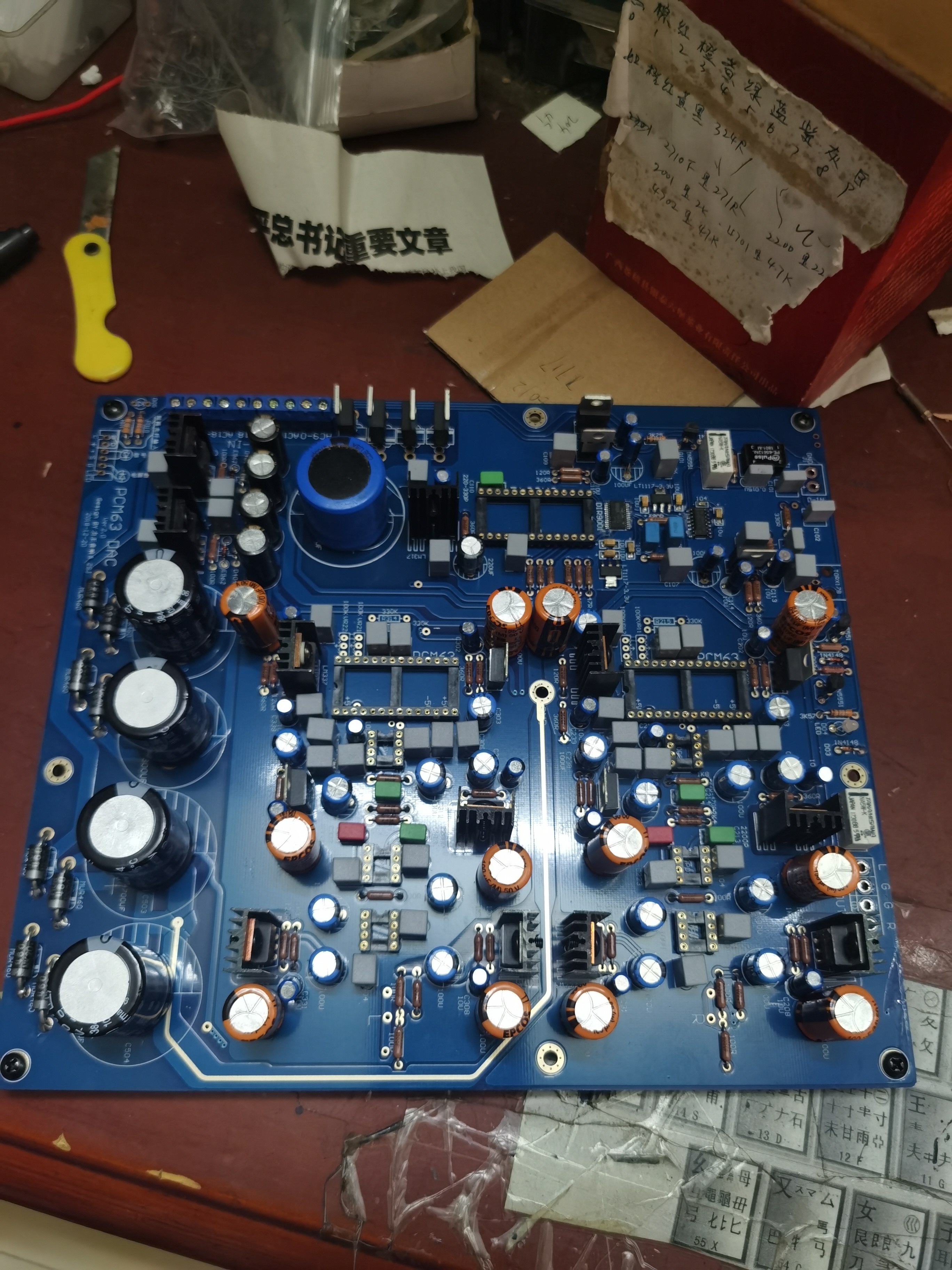

Изображение 2

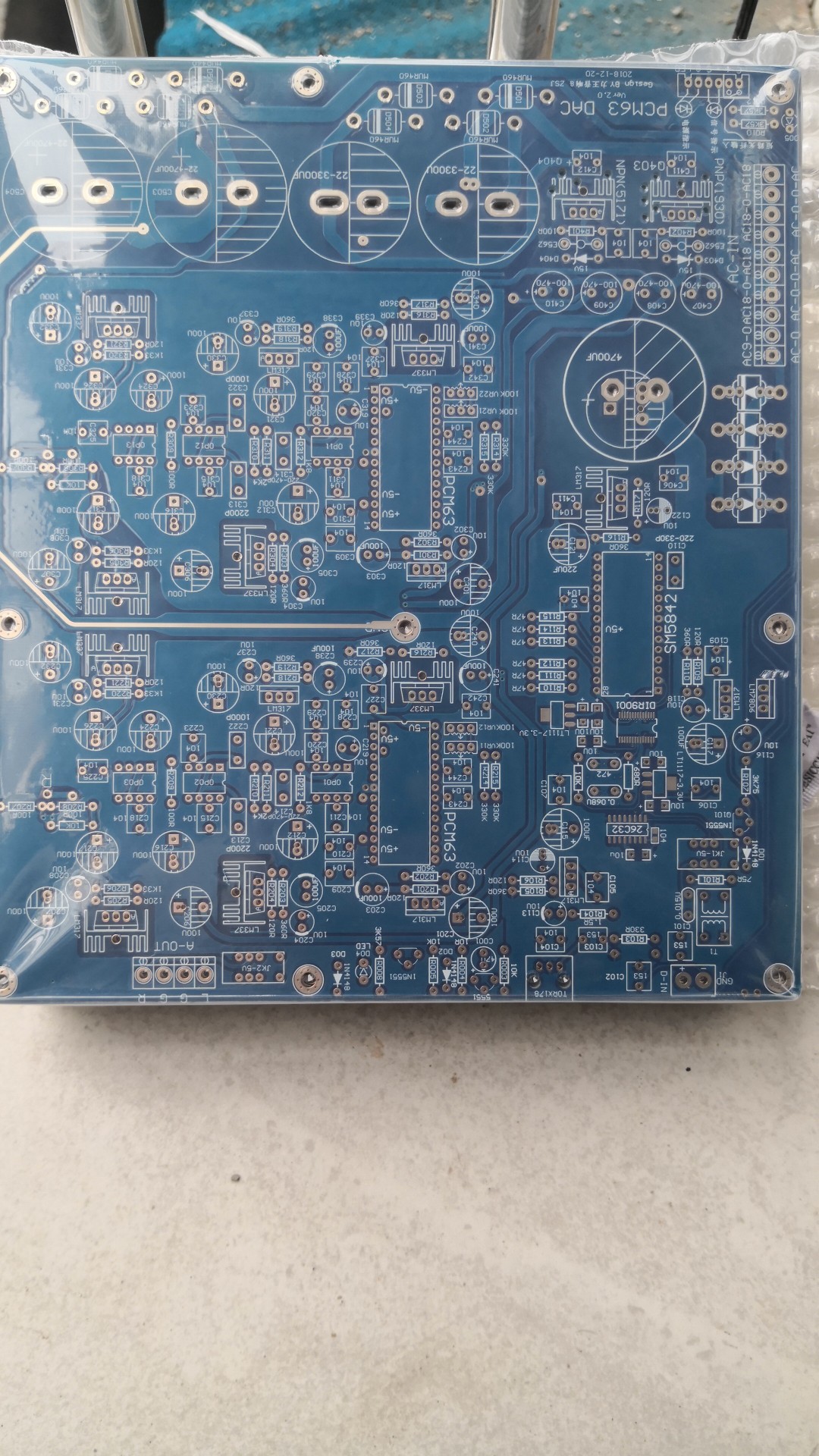

Рисунок 3

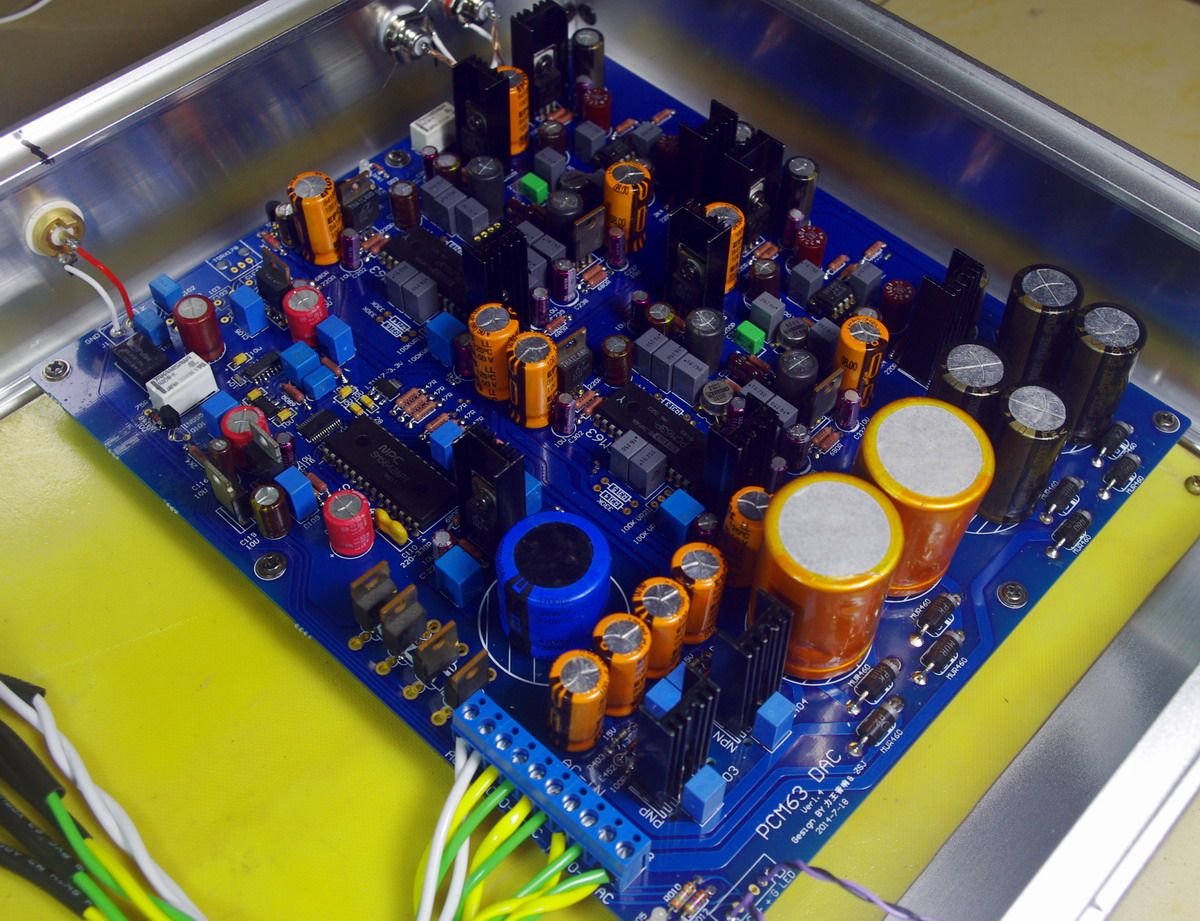

Рисунок 4

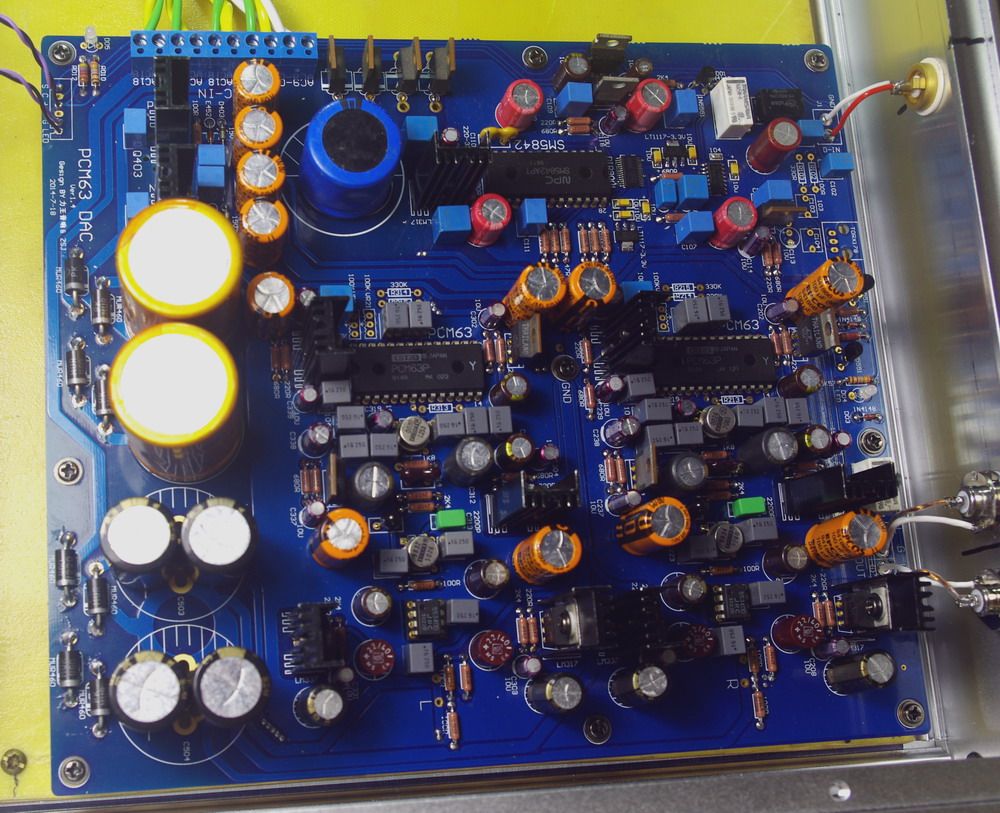

Рисунок 5

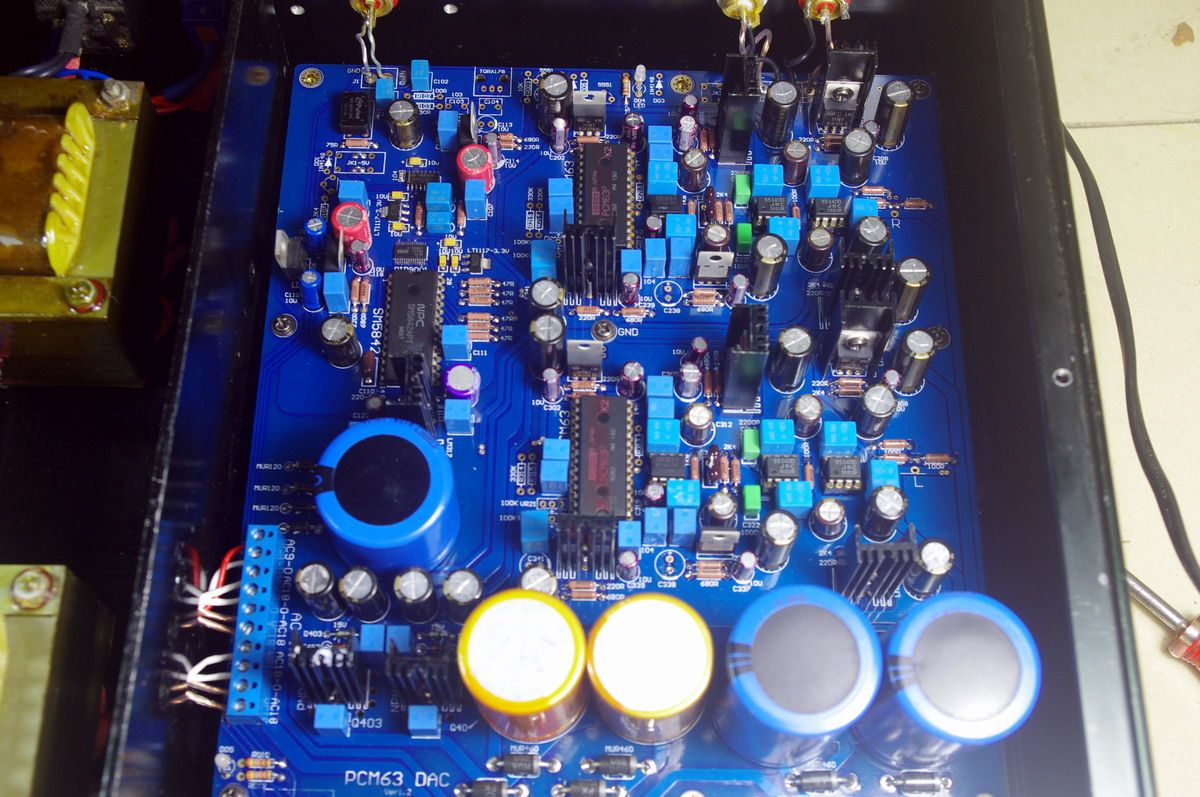

Рисунок 6

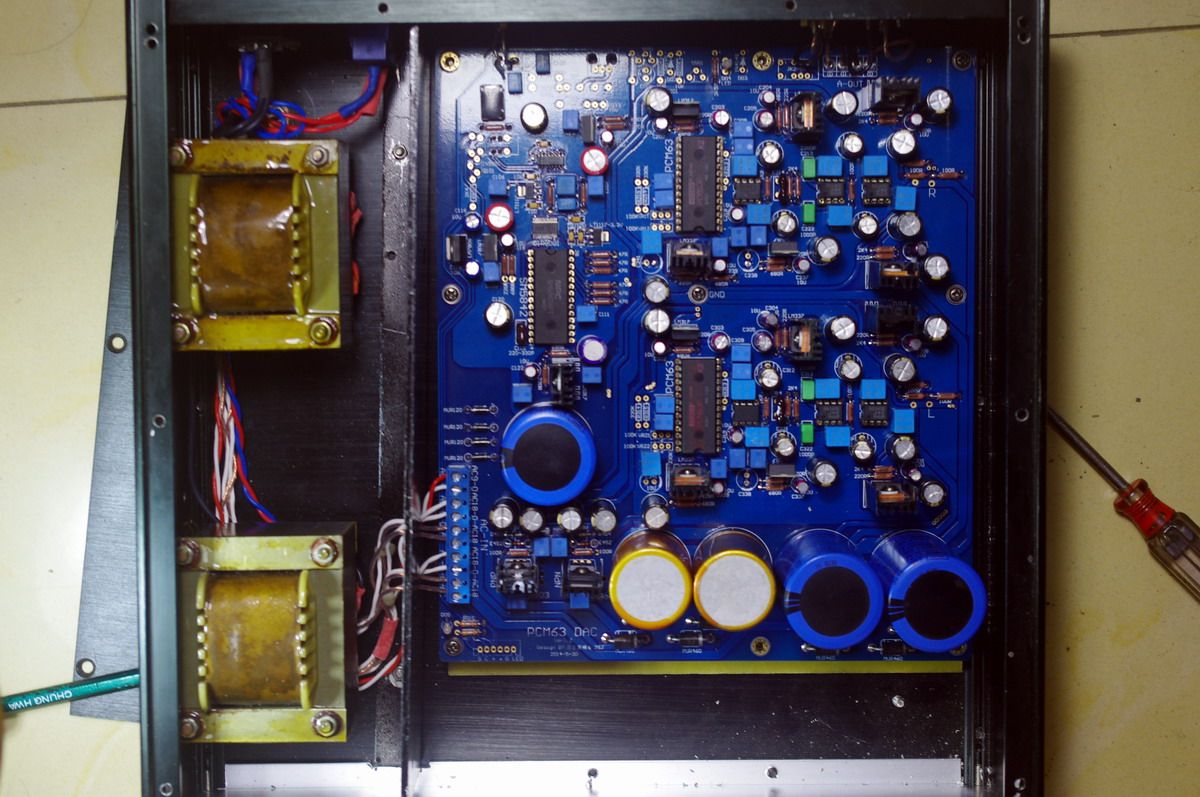

Изображение 7

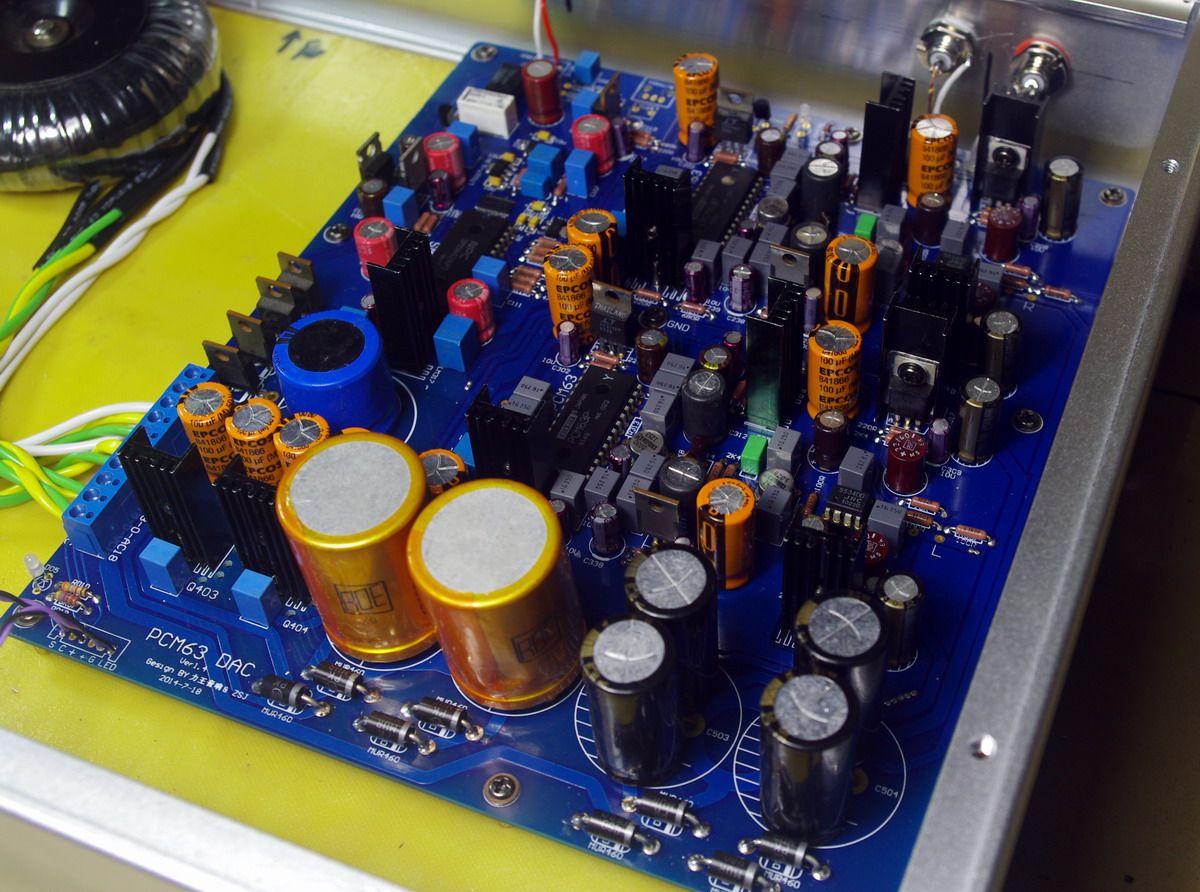

Рисунок 8
