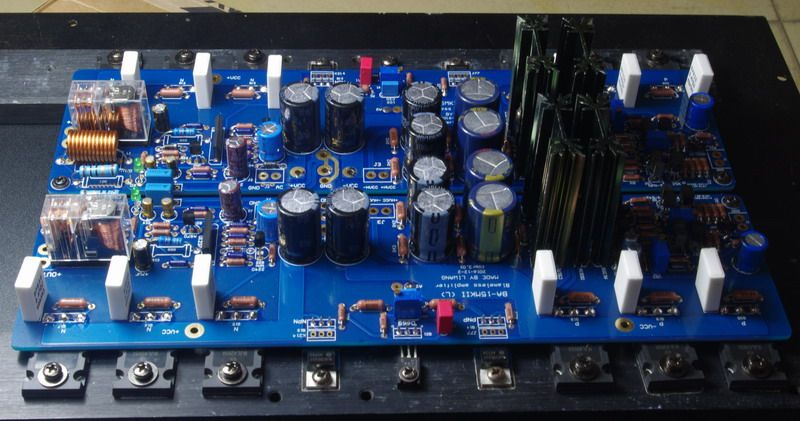

[KRELL KSA100 的改进型 BA15MKII 功率放大器 (PCB) 功放板 空板]
Вес товара: ~0.7 кг. Указан усредненный вес, который может отличаться от фактического. Не включен в цену, оплачивается при получении.
Описание товара
[注意，现在开的是优化过的新板，是绿色板，不是蓝色板]
[注意：95元一对PCB，95元不是套件]
[1、电路板尺寸为273X77MM,2MM板加厚的双面渡金75UM(2AZ)加厚铜薄的FR4板，左右声道镜像对称。]
[大电流电源线是顶,底都走线,合计有30MM线宽,严格的一点接地,布线时充分考虑了负反馈选取点和输出线选取点、差分管热耦等]
,
[可电流电压级一起供电,可前高后低独立供电。：电路上带有UPC1237喇叭保护电路,加有完善的的开关机延迟、中点保护，过流保护电路。极高的信噪比，可双单声道独立电源供电，也可一起供电，绝无交流音。只要你的电源变压器和滤波电容质量好，严紧制作，声音一定会令你满意的。]
[根据你喜欢声音的走向和不同的供电电压/末级电流值,可做50W内纯甲类或150W甲乙类放大。供电压可在+-35V 至+-70V范围内工作。推荐用前高后低供电，电压级比电流级高6-12V，电压放大级稳压。]
[2、BA-15KMII输入采用FET钻石菱形差动电路.]
[JFET用K246/J103，上管用BC546/556(可用MPSA42/92），取其声厚实.每管工作电流是2-2.2MA。 主电压放大级：用KRELL的改进型Esoteric A-100的电路：达林顿连接方式的发射极加恒流源集电极接地推挽放大电路。（加了恒流源整机有了更好的低频控制力和更细腻的声音，玩KRELL线路的朋友可以改试一下，加入恒流源后电压要提高5-10V，）取其共集电路输出内阻低，可大大改善电压放大级的线性，前管可用较大的电流，进一步能对主放大管的结电容充放电，整机不用任何补偿电容能稳定工作，大大改善了高频的特性，这一级的前管(Q9Q10)用C2705/A1145工作电流是5.6MA，后管(Q11Q12)是可用C5171/A1930，MJE15032/33，A968/C2238等TO-220封装的管子，也可用MJE340/350，A1358/C3423等TO-126封装的管子,（板子有两种封装管的安装位）工作电流是25MA。这一级由于电压高,电流大,静态功耗大约有1.5W,一定要加较大的散热器. 恒流源用配对的E562恒流管。经试验：这个电路既有金嗓子的共基共射电路或用夏文卡登的对地放大电路声音的高频通透和KRELL的共集推电路（达林顿连接方式），中低频 厚实的特点而无金嗓子电路中频相对偏薄低频相对控制力差和KRELL 电路高频相对欠透彻的缺点。不足是前管加入恒流源后电压要提高5-10V，电源电路较复杂。]
[3、电流放大级： 通常具有150W/8R的大功率机末级一般都会用3级达林顿，3级达林顿的电流放大能力强，高低频的延伸好，但不足是用管多，做不好稳定性会差。2级达林顿相对高低频的延伸没有3级好，但电路会稳定一点，中频的密度好一点。用管少一对，减少的制作的难度。这个电路用2级达林顿，通过增加驱动级的电流来弥补2级达林顿电流放大的不足问题，而这个电路的电压放大级的电路静态电流有25MA，进一步弥补2级达林顿的不足。这样2级达林顿完全可以驱动三对大功率管，只要电源足，完全可以输出150W/8R，300W/4R。在这一级的驱动管（Q13Q14）5171/1930(15034/35)工作电流是60-80MA，三对功率管5200/1943(4281/4302)每管电流是50-400MA。另外PCB板上有两种驱动管的安装位，可安装MJE15032/15033，K214/J77等管，多种玩法，不用扭管脚。]
[4：中点调零和反馈电路,：中点调零没有用有源伺服是一怕复杂，二怕做不好对声音有影响（这个可能是我心理作用）也没有用普通的在输入级的S极或主电压放大级中的一管发射极加一微调调零。而是学习KAS100的电路加多，R39，R40，R41，D1，D2，等几个元件进行中点调零，加多这几个元件的好处是：取得直流平衡的同时不破坏电路的交流平衡。]
[只要安装正确，电源够好，这个板子已有很好的低频推动力，厚暧流畅的中频，通透飘逸的高频，如果要声音有进一步的提升（更好的低频控制力和更高的声音密度），建议推动管和输出大功率管用配对的（一定要配对的）ON的MJE15032/33,34/35,推MJL1032/3281，4302/4281.等管子]
[反馈电路中有反馈电容在电路调试正常后可把电容短路的，不用反馈电容的。也可试一下不同反馈电容的音色。]
