B22 (эталонная бета-версия 22 β22 схема).
Вес товара: ~0.7 кг. Указан усредненный вес, который может отличаться от фактического. Не включен в цену, оплачивается при получении.
Описание товара
Особое внимание: комплект был обновлен.Особенно трубы K170 и J74 (мы не соответствуют трубам Toshiba, которые являются малазийским управлением производством)

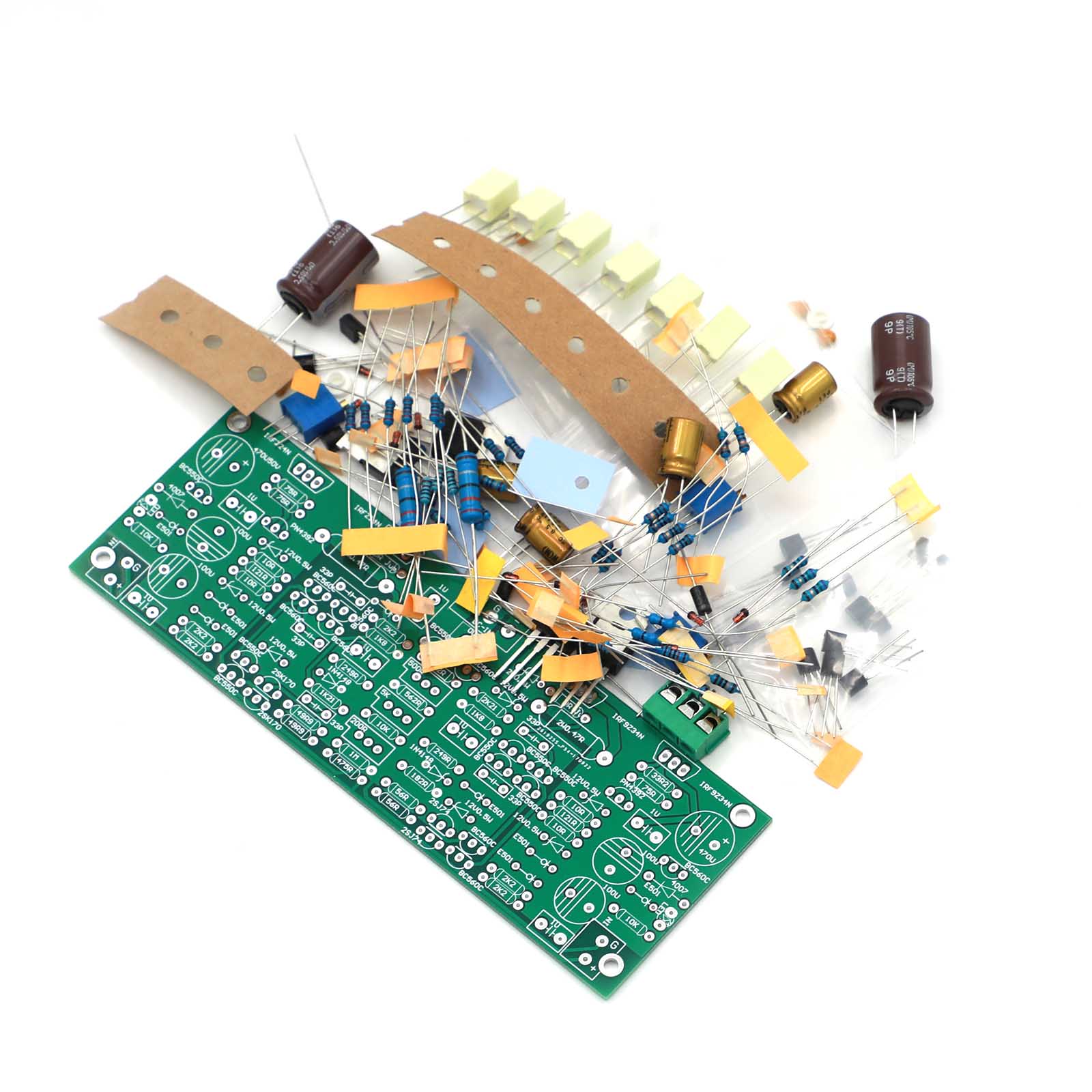

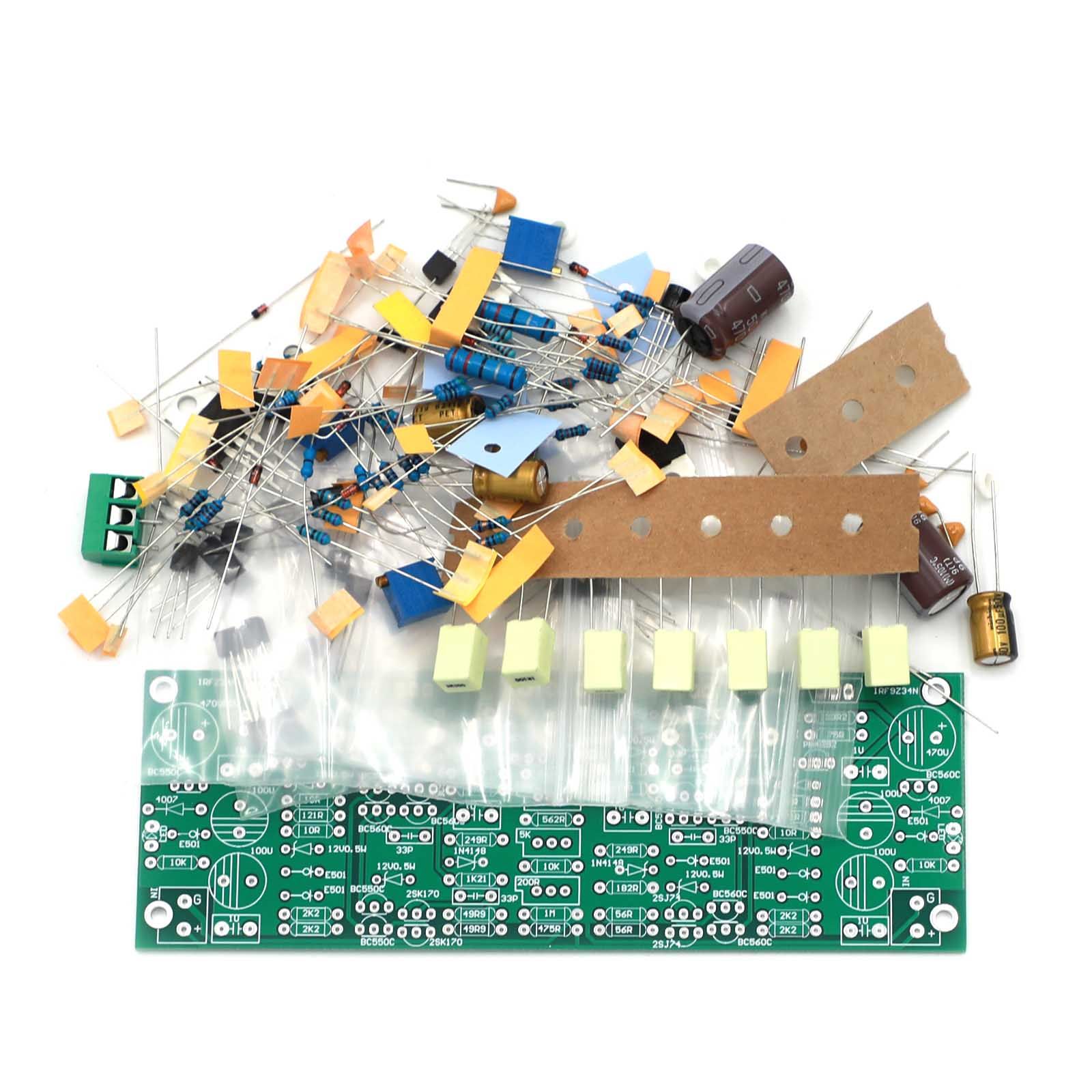

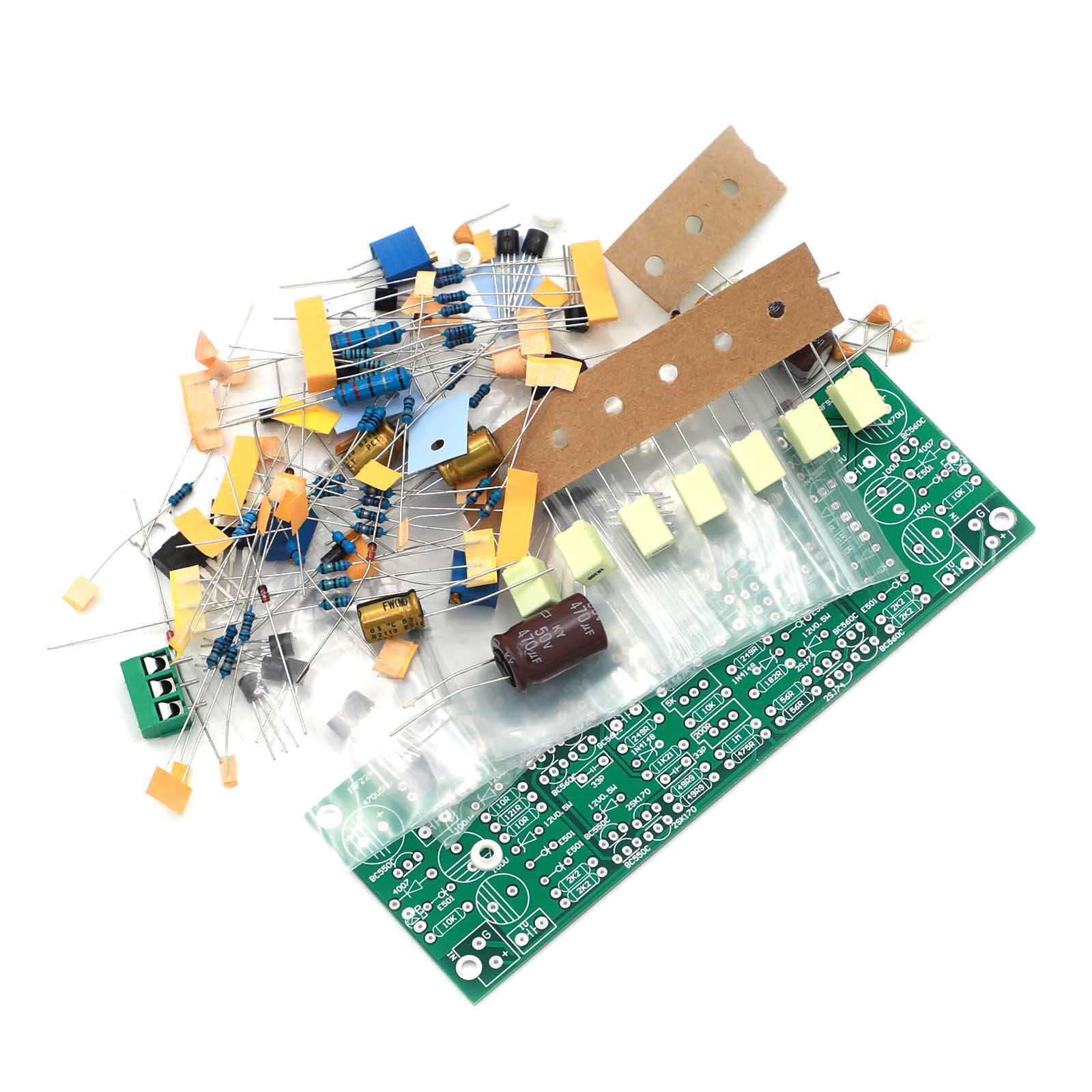

Примечание: продукт представляет собой рассеянный пакет (игрок сам по себе сварка)
Цена: один разбросанный рассеянный пакет.
HI-ENDЭталонный уровень,http://www.amb.org/audio/beta22/ ,β22Схема
Пожалуйста, обратитесь к методу сварки и отладки самостоятельно.
Конфигурация компонента является одним из требований, упомянутых в AMB, и вся линия сочетается с тем же совпадением.
J503 (E501) Труба постоянного тока очень хорошая, поэтому нет необходимости соответствовать ее.
Введите модель трубы: K170 (BL File) + J74 (FL File)
Шаги отладки:
Шаг 1: отрегулируйте нижний синий резистор 501, измерьте напряжение на обоих концах резистора 0,25 Вт 2K2 до DC 4,4 В.
Шаг 2: Отрегулируйте верхний синий резистор 501, измерьте напряжение на обоих концах резистора 3W 2R2 до DC 440MV.
Шаг 3: Отрегулируйте средний 502 синий резистор, измерьте напряжение на обоих концах OUT и GND, чтобы он был близок к DC 0 мВ.
