Zheluo Portal-GC Параллельная версия LM1875 Усилитель PCB PCB-усилитель PCB PECB (один набор и два)
Вес товара: ~0.7 кг. Указан усредненный вес, который может отличаться от фактического. Не включен в цену, оплачивается при получении.
Описание товара

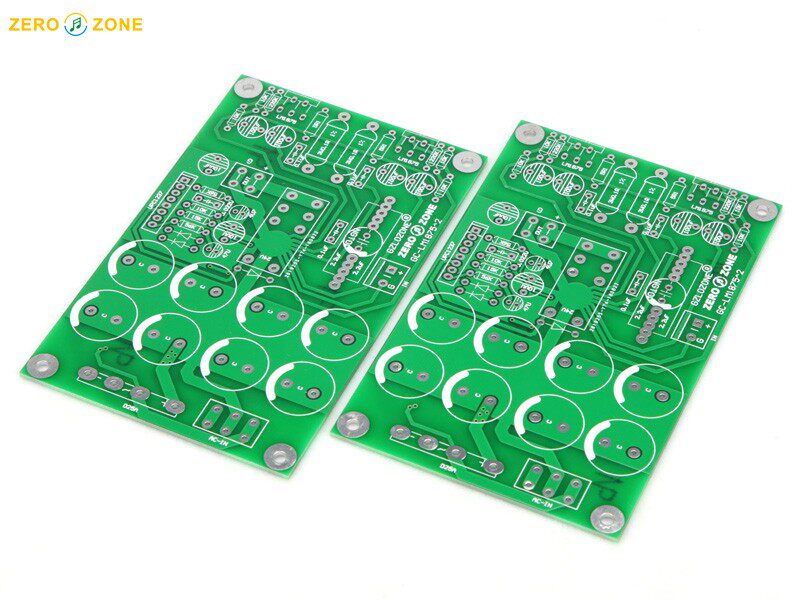

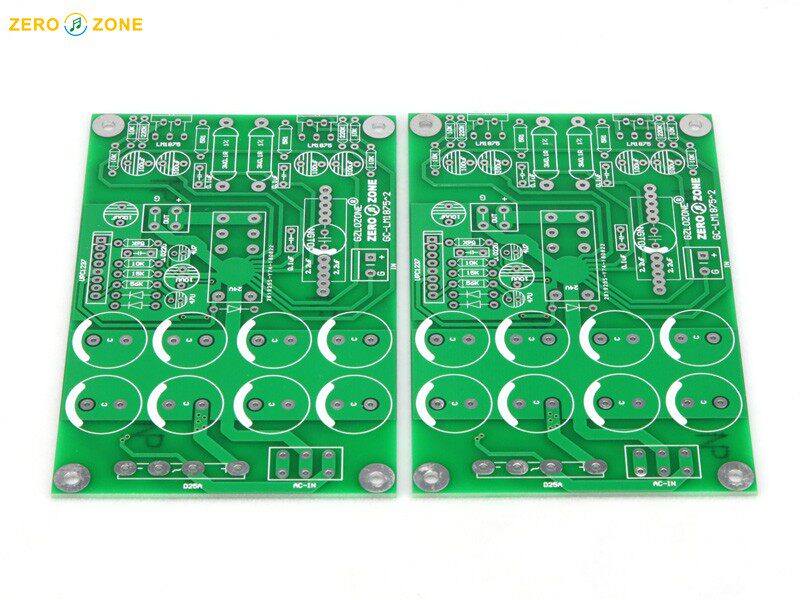

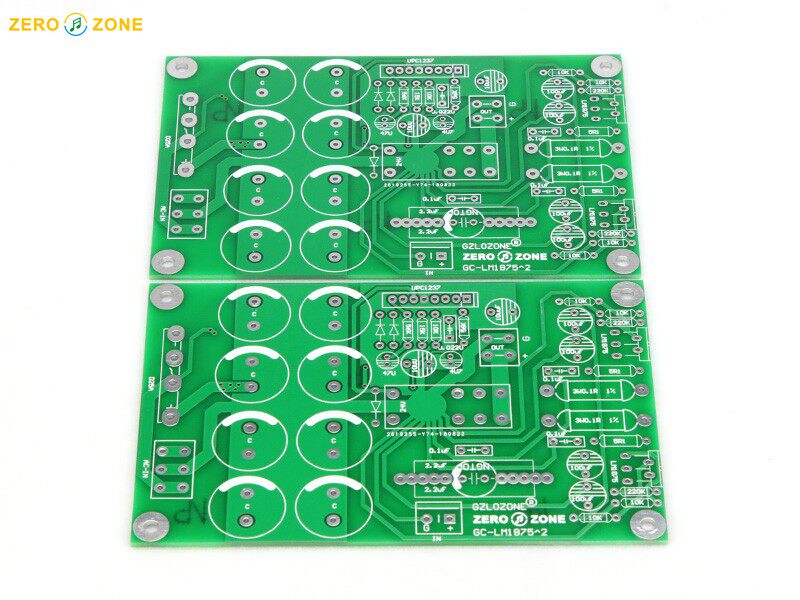

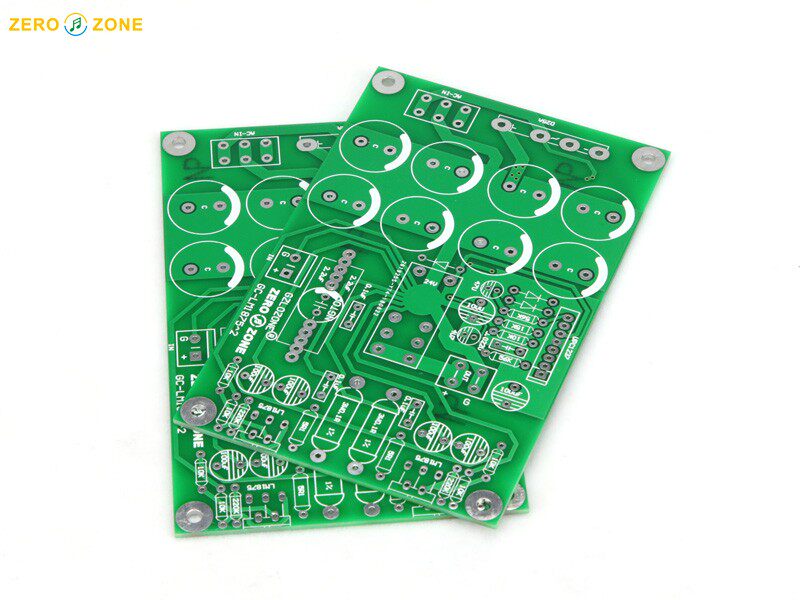

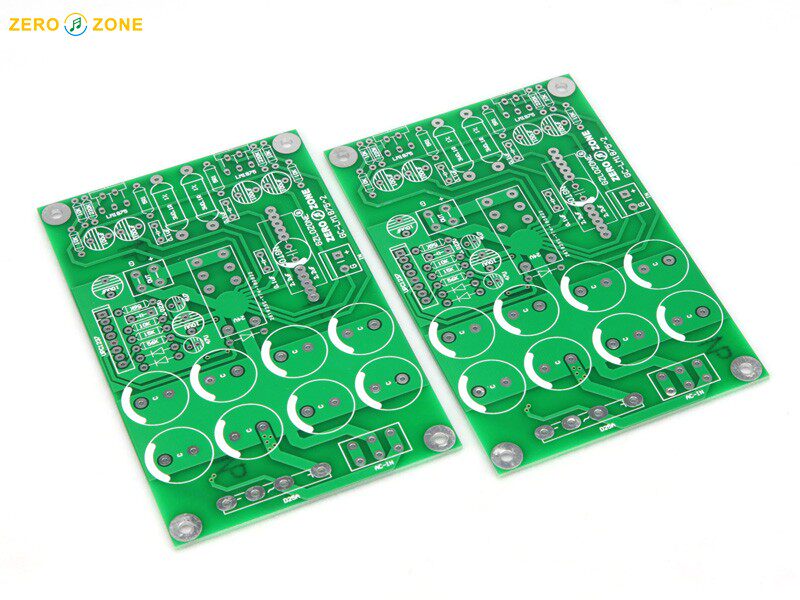

Эта цена указана за две печатные платы (по одной на каждый канал) (не включая какие-либо компоненты).
Каждый размер платы: 76*120*1,6 мм FR4 Классная плата, двойной отдельный дизайн канала
Каждая печатная плата включает в себя схему выпрямительного фильтра (формат массива конденсаторов 8 шт.), схему защиты 1237, схему усилителя параллельной версии GC1875T, параллельное распределение тока и схему Жубера;
GC — полное название Gaincard. Он произведен на заводе модификаций в Японии.Его произведения с инвертирующим входом LM1875T продаются по заоблачным ценам, но звук действительно очень хороший.Домашние мастера по всему миру также конкурируют за имитацию продуктов серии GC.
В нашем магазине на выбор игроков есть оригинальные и совершенно новые NS-LM1875T, которые можно поискать в магазине.
Основные моменты этого выпуска:
1,Обратитесь к исходной схеме ГХ, где блоки на выходе подключаются параллельно.
Независимо от версии GC или публичной версии однолампового LM1875T, от собственных недостатков чипа никуда не деться: плохая динамика, управление-движущая сила-детализация.После использования параллельного соединения модулей этот недостаток можно усилить.
2. 8-битный фильтрующий конденсаторный массив (поддерживает конденсаторы серии диаметром 18 мм и шагом 7,5 мм)
Излишне говорить, что использование массивов фильтрующих конденсаторов в усилителях мощности дает слишком много преимуществ, таких как низкое внутреннее сопротивление источника питания, высокая скорость зарядки и разрядки и т. д. Применительно к параллельному 1875T отправной точкой является последний штрих, сильная динамика и низкие частоты без неряшливости.
3. Добавьте схему защиты усилителя мощности 1237, чтобы соответствующим образом защитить вашу коробку.
4. Двойной и одиночный независимый канал, 100% физическое разделение, широкое звуковое поле и точное позиционирование.
5. Еще одним преимуществом двойной и одинарной независимой конструкции является рассеивание тепла.
Не следует недооценивать тепло, выделяемое версией GC 1875T, особенно после параллельного подключения.Если звук немного громче, чем при обычном прослушивании, тепло, выделяемое моноканалом, может конкурировать с теплом небольшого 7-ваттного усилителя мощности класса А.
Диапазон входного напряжения: от AC15-0-15 до AC21-0-21, рекомендуется AC21-0-21.
Мощность двухканального трансформатора не менее 100ВА.
