Пропустите ACA 5W Class Class A FET+MOS-усилитель PECB-Spee-Suitible для изготовления OTPSU и небольших усилителей мощности
Вес товара: ~0.7 кг. Указан усредненный вес, который может отличаться от фактического. Не включен в цену, оплачивается при получении.
Описание товара

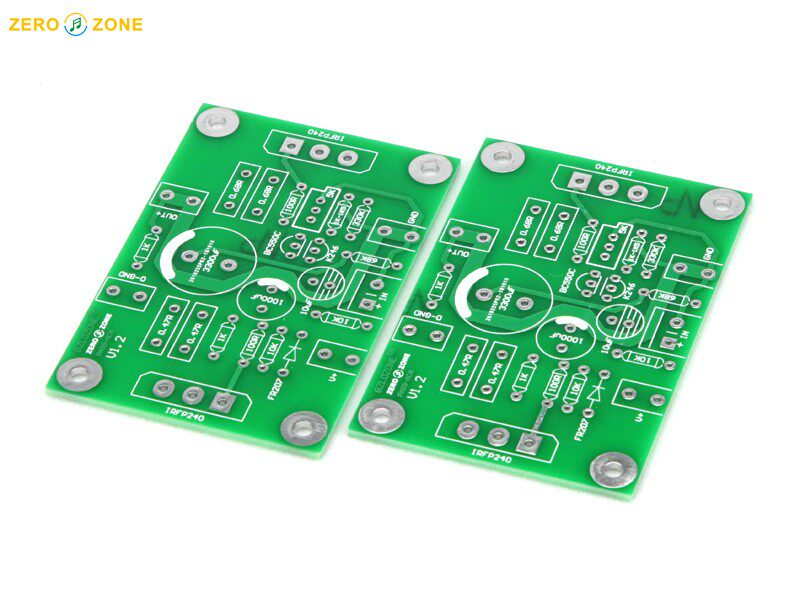

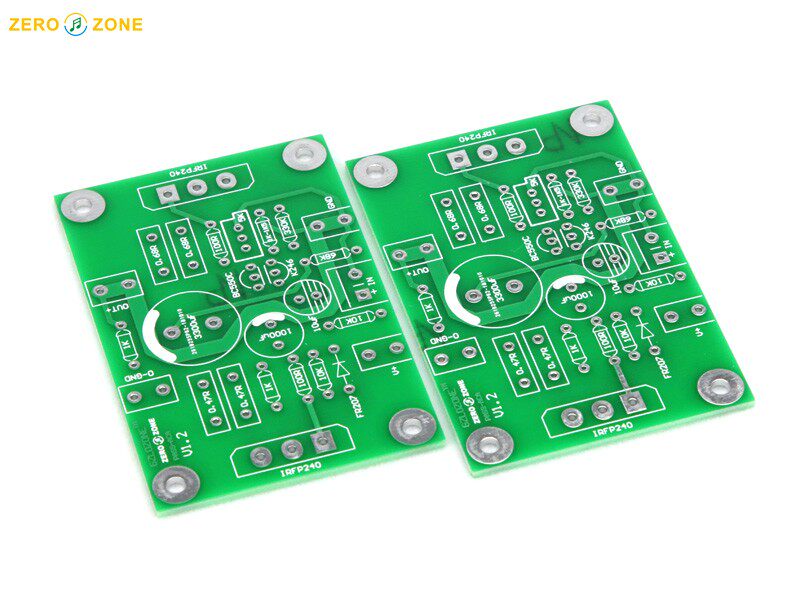

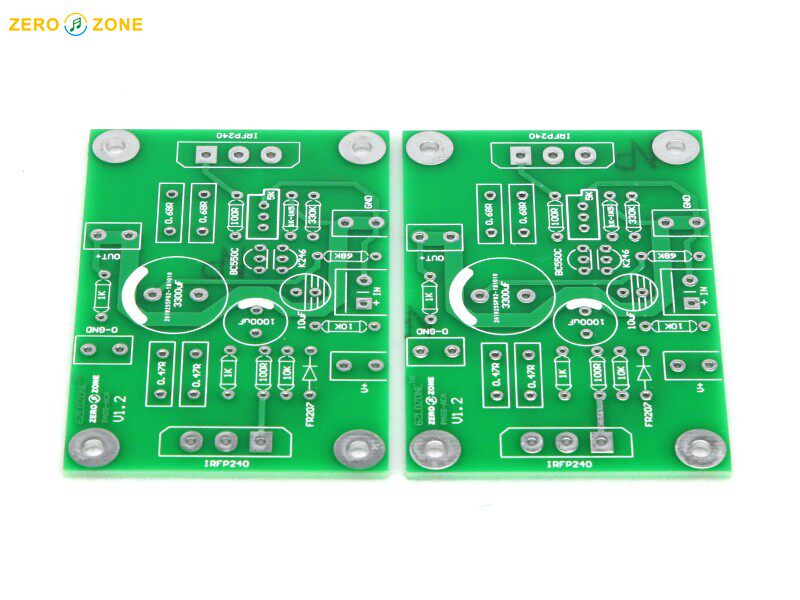

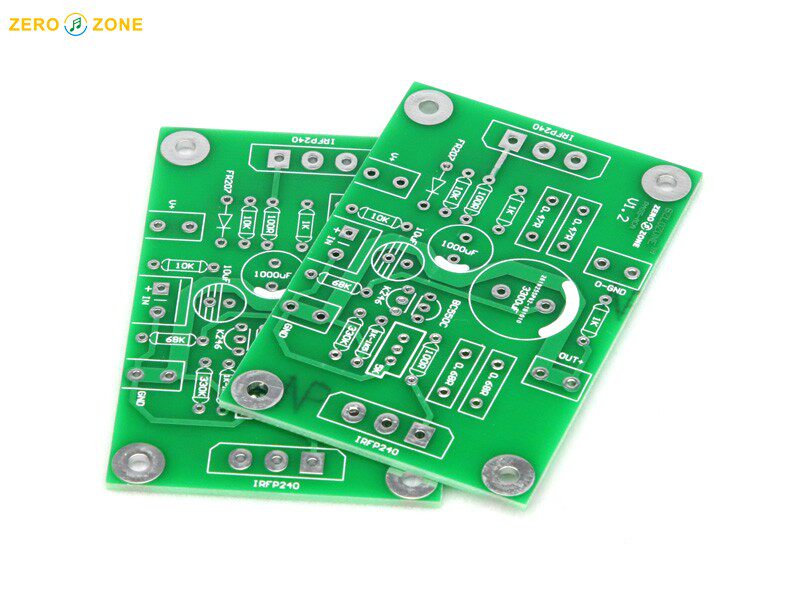

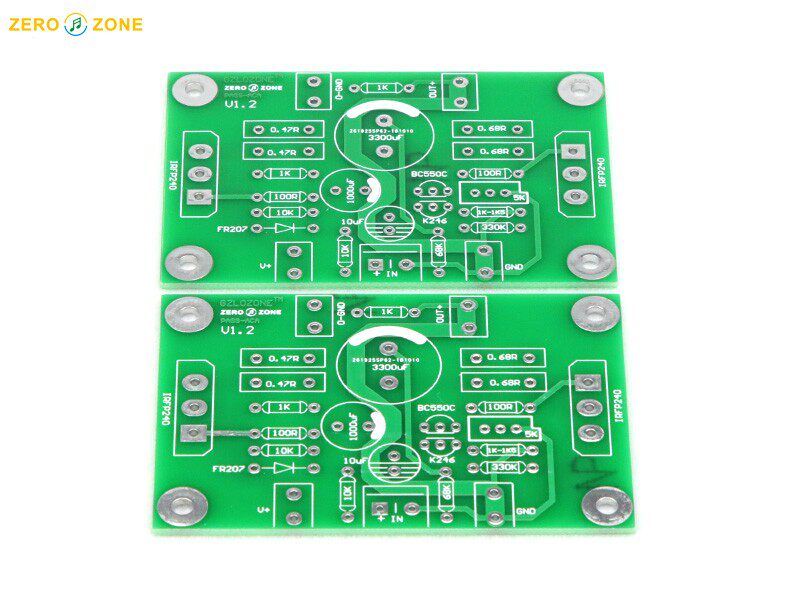

Это цена за два канала, каждая плата представляет собой один канал.
Размер печатной платы: двухсторонний оловянный спрей 50*75*1,6 мм, медь FR4 на 1 унцию Класс
Небольшие моменты создания:
1. Входная труба PCB инкапсулируется до 2SK246, которая подходит для 2SK246, K30A.
2. Ток покоя входного каскада составляет 4 мА. Трубки JFET в настоящее время находятся в дефиците. Если вы не можете получить входную лампу с высоким IDSS, измените соответствующее сопротивление заземления (1 кОм) на 1 к5. В это время ток покоя составляет 3 мА. Общая трубка JFET IDSS:
K246BL (настоящий) больше 5MA
К246ГР обычно больше 3,5МА.
K30A (GR) обычно превышает 3,5 мА.
Новинки K170BL встречаются редко, чаще встречаются полированные изделия.
K366BL, обычно больше 5МА
Подлинный запас BL обычно превышает 5MA, а запас GR обычно превышает 3,5MA.
3. Рекомендуется использовать соответствующую лампу для выходной лампы. При подаче напряжения 19 В постоянного тока ток покоя составляет 1 А. Из-за разной конструкции PASS в этой версии падение напряжения на двух лампах различно. Падение напряжения на верхнем плече составляет 10 В, а падение напряжения на нижнем плече — 7,8 В. Следовательно, при том же токеТеплотворная способность двух трубок различна.
4. Поскольку ток велик и имеется определенное количество тепла, при выборе изоляционных листов отдавайте предпочтение листам слюды.
5. Входной конденсатор связи и выходной конденсатор связи оказывают большее влияние на звук.Игроки могут выбрать более мощный конденсатор в соответствии со своими потребностями в прослушивании.
6. Рекомендуемое рабочее напряжение, мощность монотрансформатора 19 В постоянного тока (полученная в результате одиночного выпрямления 15 В переменного тока) не должна быть менее 20 Вт.
Комментарий маленького Лейга:
PASS ACA звучит лучше, чем PASS ZEN, потому что мощность не большая, усилена примерно в 6,5 раз, а тяга реально ограничена. Этот продукт больше подходит для ушного усилителя или универсального ушного усилителя и настольного усилителя. Он по-прежнему имеет определенное удовольствие и характеристики при использовании наушников или небольших коробок мощностью около 90 ДБ.
Подходит для прослушивания устных песен, вокала и поп-музыки. Он не подойдет любителям слушать оркестровые и струнные симфонии.
Схема схема и список материалов не только проходят, но и введите группу для загрузки
Du Lele не так хорош, как Zhongle, и у вас есть много радости, чтобы войти в группу
