Задержка питания питания класса A Soft Start Power Power Power Soft Start Soft Start Soft Start
Вес товара: ~0.7 кг. Указан усредненный вес, который может отличаться от фактического. Не включен в цену, оплачивается при получении.
Описание товара
Плата плавного пуска с задержкой подачи питания позволяет избежать воздействия большого тока в момент включения и уменьшить воздействие на электросеть.
, лучше защити свою машину любви.
Цена за единицу печатной платы составляет 20 юаней за штуку.
Цена за единицу комплекта составляет 75 юаней за штуку (при необходимости сообщите продавцу, чтобы он изменил цену при фотографировании)
Цена за единицу готовой доски составляет 85 юаней за штуку (при необходимости сообщите продавцу, чтобы он изменил цену во время аукциона).

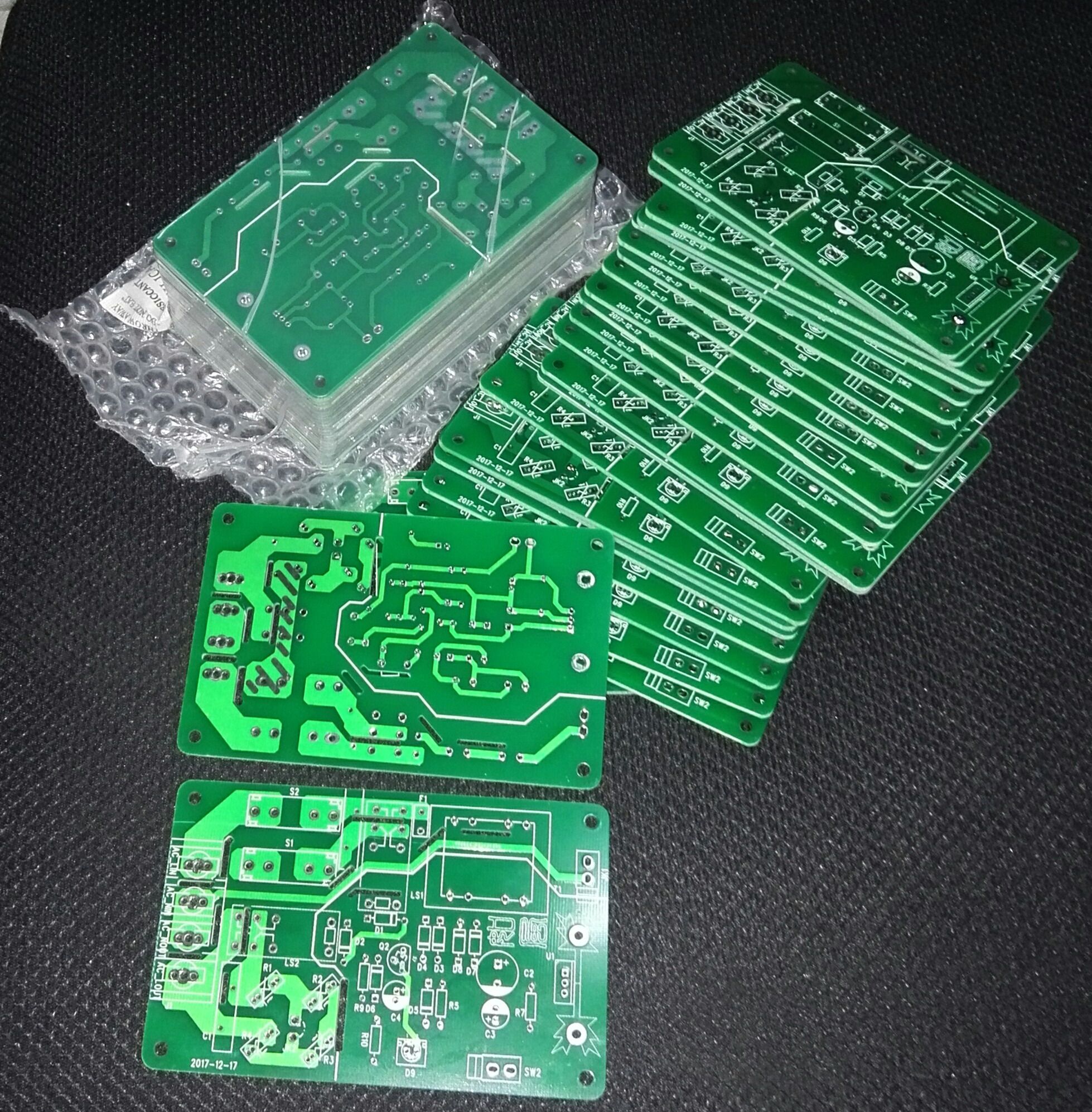

Печатная плата изготовлена из листа FR4 толщиной 2,0 мм, двусторонней проводки из медной фольги для сильного тока, сильноточных клеммных колодок 25 А с шагом 9,5 мм с ограждением, сильноточного силового реле Omron, сильноточного термистора NTC, а производительность стабильна и надежна.
1. Часть задержки SOT-23/TO-92 (совместима с двумя типами контактных площадок SOT-23/TO-92).
) Полевая трубка используется в качестве устройства задержки. Термистор NTC ограничивает ток в момент включения. После периода задержки (сборка согласно чертежу, около 4-6 с, отрегулируйте резистор R9, чтобы изменить время задержки) главное реле включается и закорачивает термистор NTC для достижения функции плавного пуска.

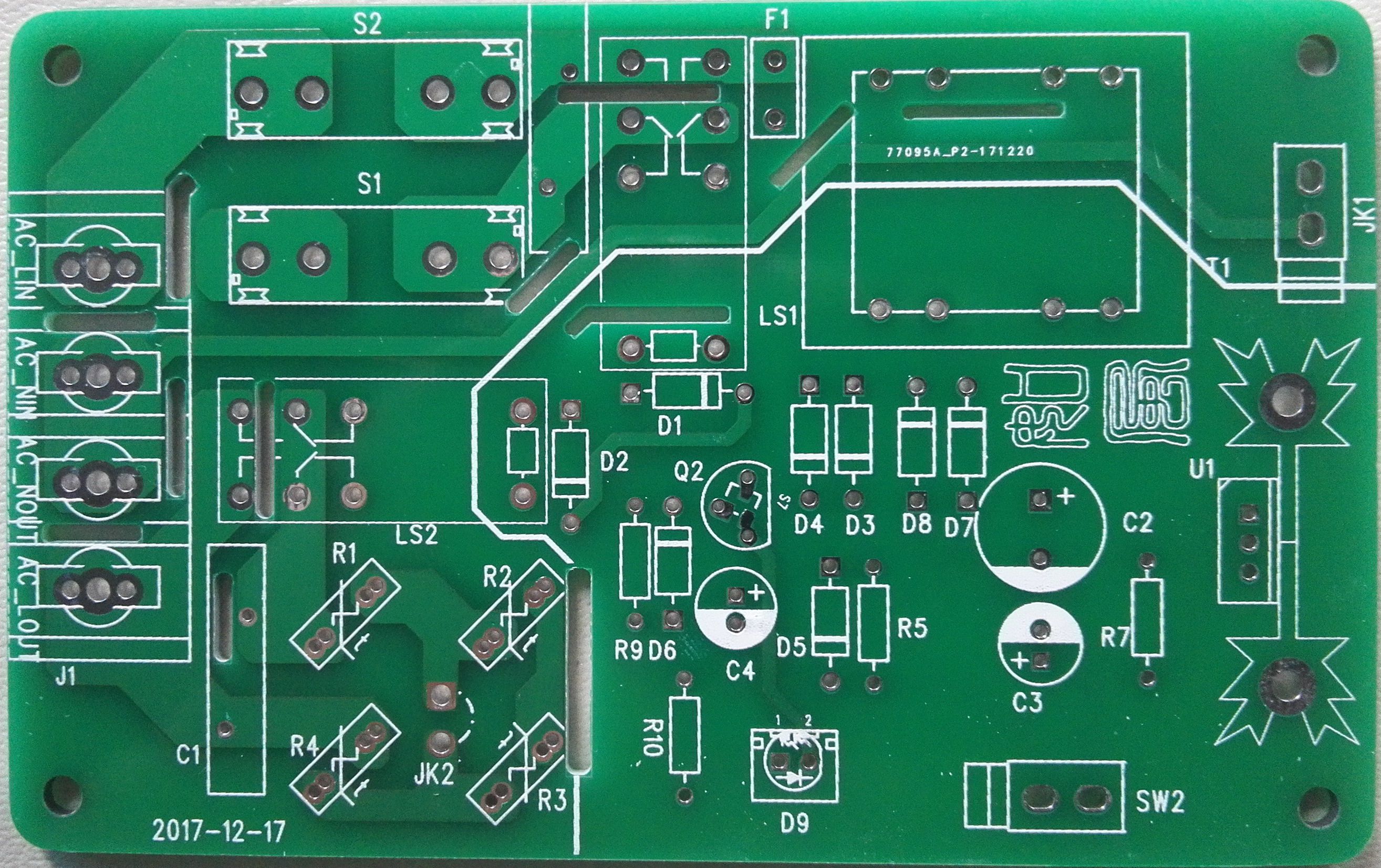

2. Термистор NTC можно заменить на 2 или 4 цепочки с помощью перемычек на плате, чтобы они подходили для цепей с разными токами. Как показано ниже:
3. В выключателе питания используется самоблокирующийся переключатель с током более 100 мА.Существует два метода управления выключателем питания:
Как показано на рисунке 1: он подходит для управления напряжением 220 В, поэтому установлено устройство дистанционного управления. После выключения малый трансформатор находится в состоянии выключения:
Как показано на рисунке ниже: выключатель питания контролирует низкое напряжение, а небольшой трансформатор после выключения находится в режиме ожидания:

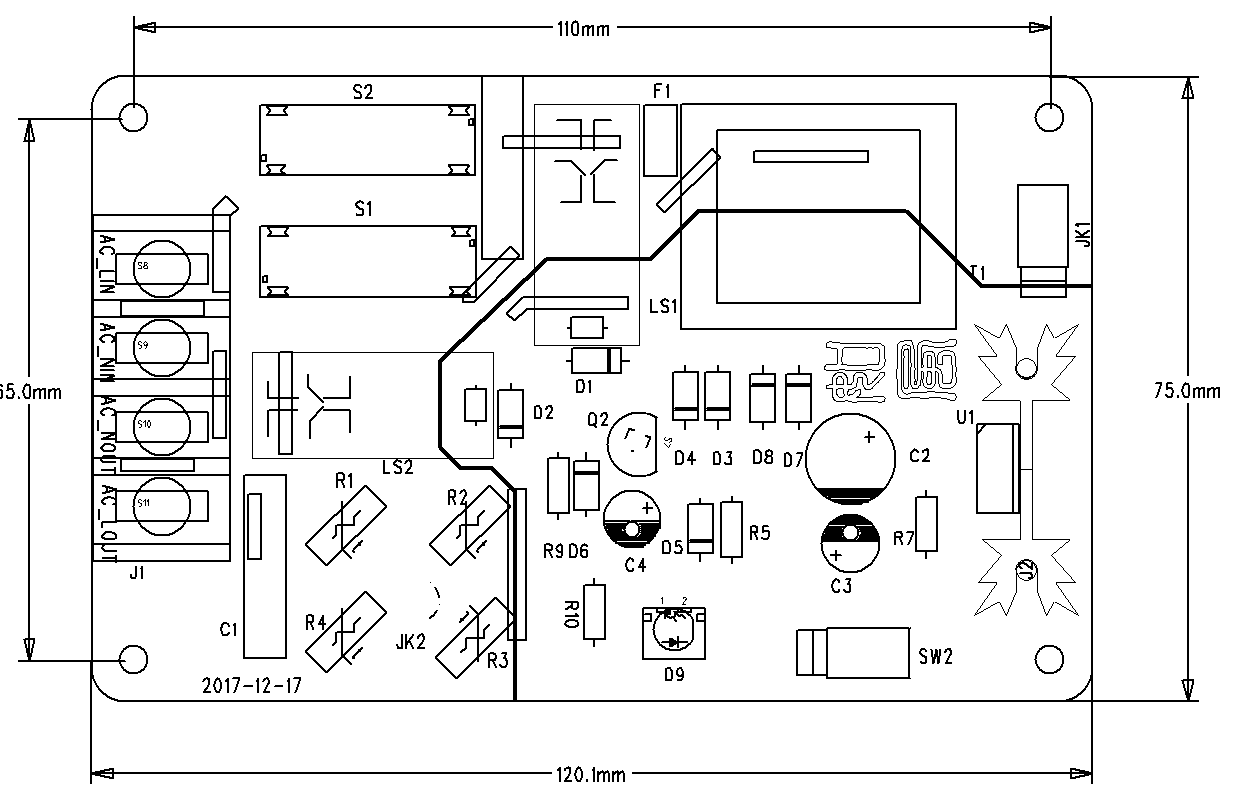

4. Размер печатной платы: 120X75 мм, размер крепежного отверстия указан на рисунке ниже:

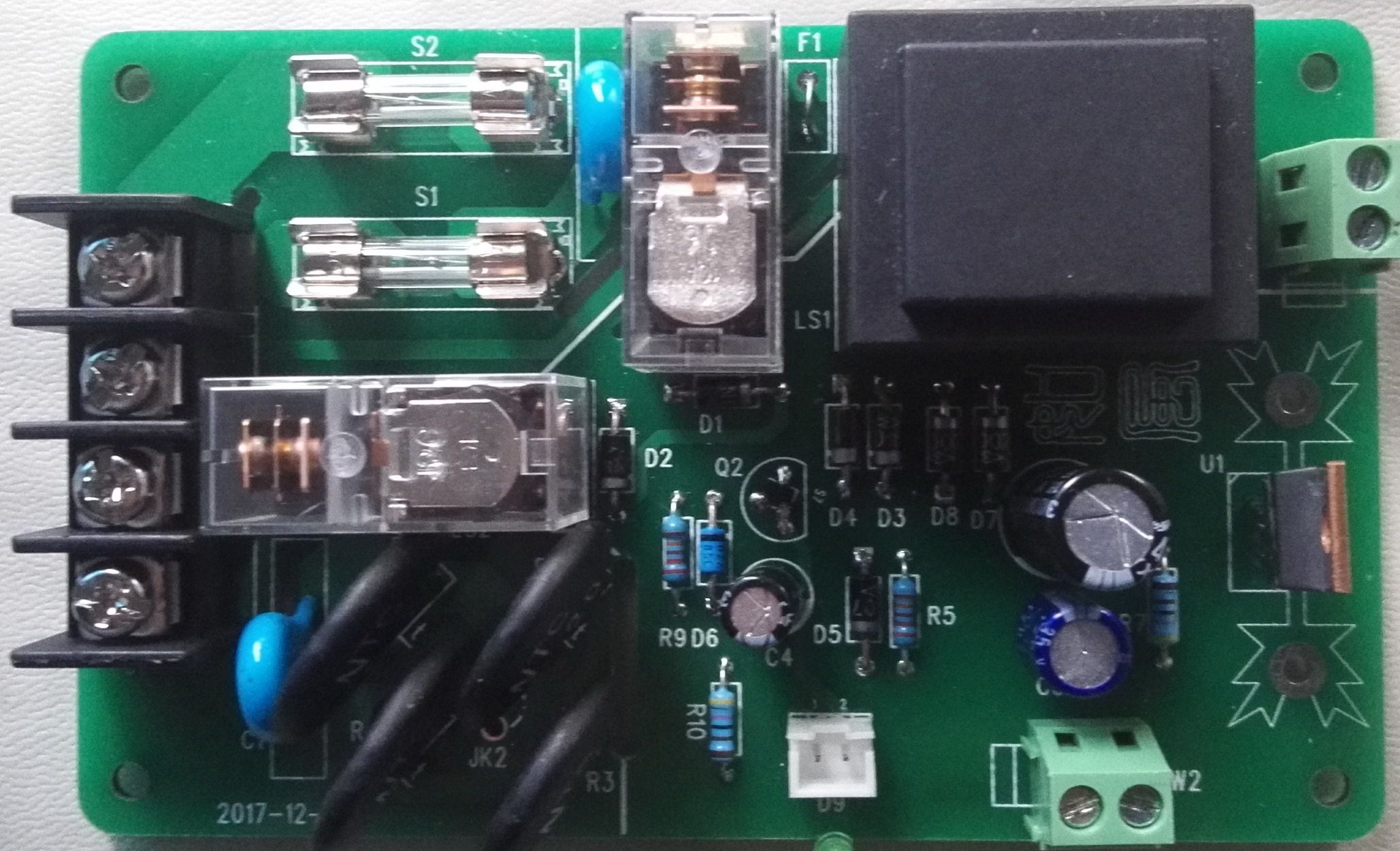

Примечание. Приведенное выше изображение готовой платы этого продукта является лишь справочным установочным чертежом.
