[nbn868低音炮主板 功放板 24V低音炮功放主板大功率纯电路板]
Вес товара: ~0.7 кг. Указан усредненный вес, который может отличаться от фактического. Не включен в цену, оплачивается при получении.
Описание товара
[宝贝特点：]

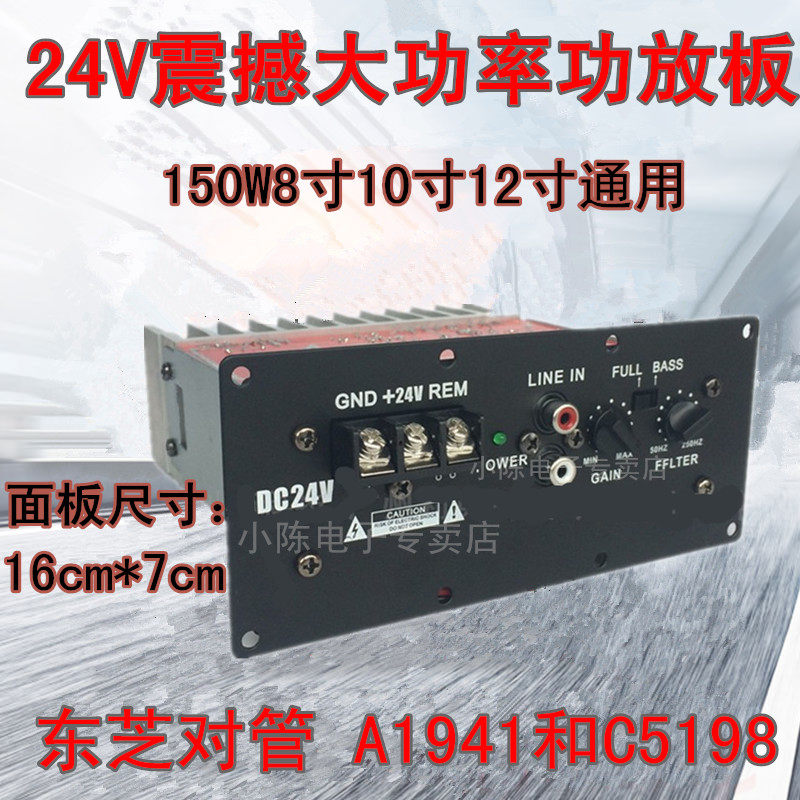

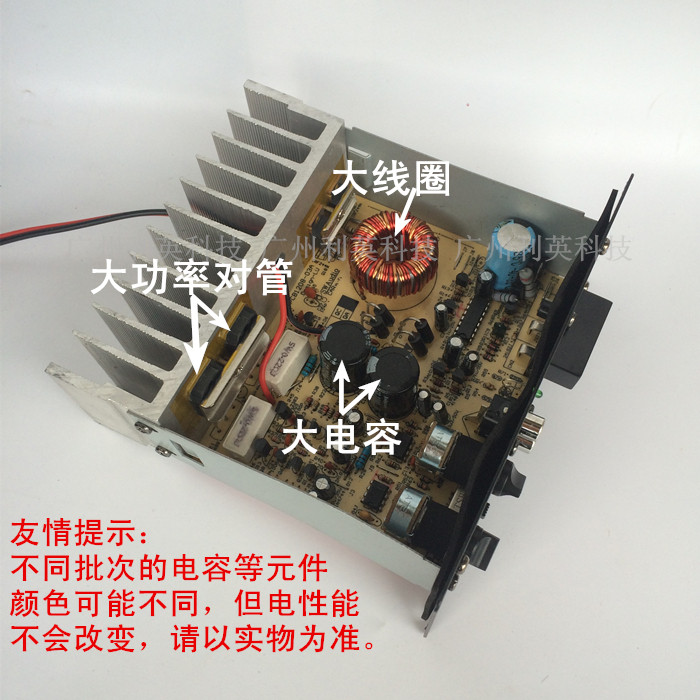

1[、功放采用原装][东芝C5198+A1941][大功率对管，额定功率120W，峰值功率500W，最大功率150W；][可以推8-12寸45芯120磁的喇叭或音响][；]
2[、带标准莲花插座AUX输入，可接入电脑、手机或CD等音频；]
3[、全频、低音选择，低频（BASS）状态下FFLTER可调节低频深度。]
[宝贝展示:][注意：带喇叭磁铁直径12厘米效果最佳！]
[产品规格：]
1[、宝贝净重：约590克]

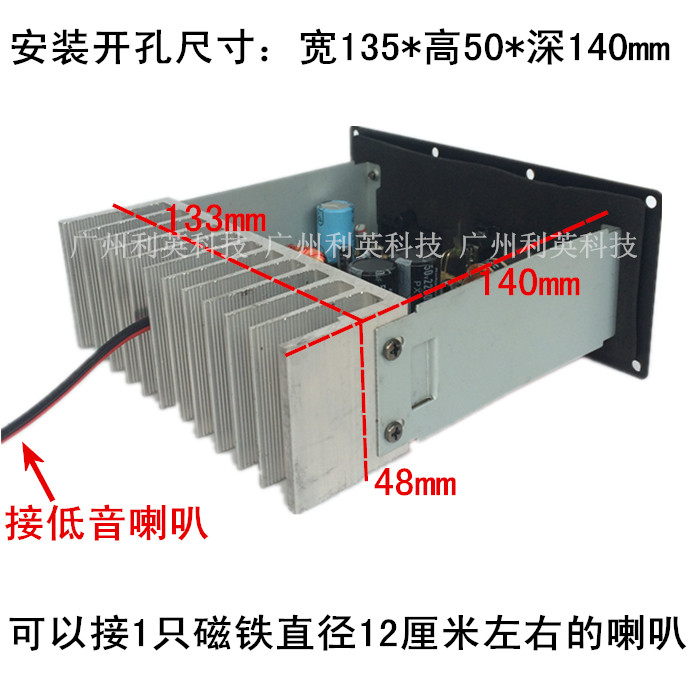

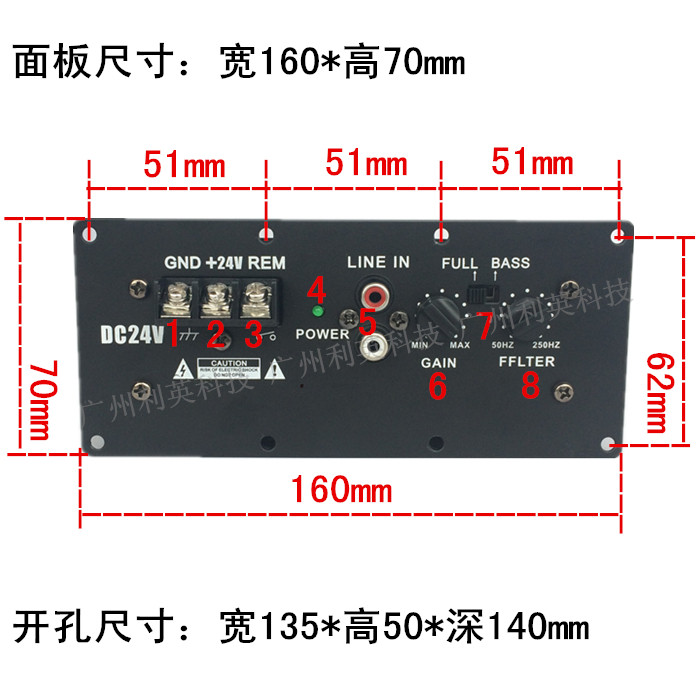

2[、安装开孔：宽134*高48mm]
3[、安装孔距：宽51+51+51*高62mm]
4[、整体尺寸：宽160*高70*深143mm]

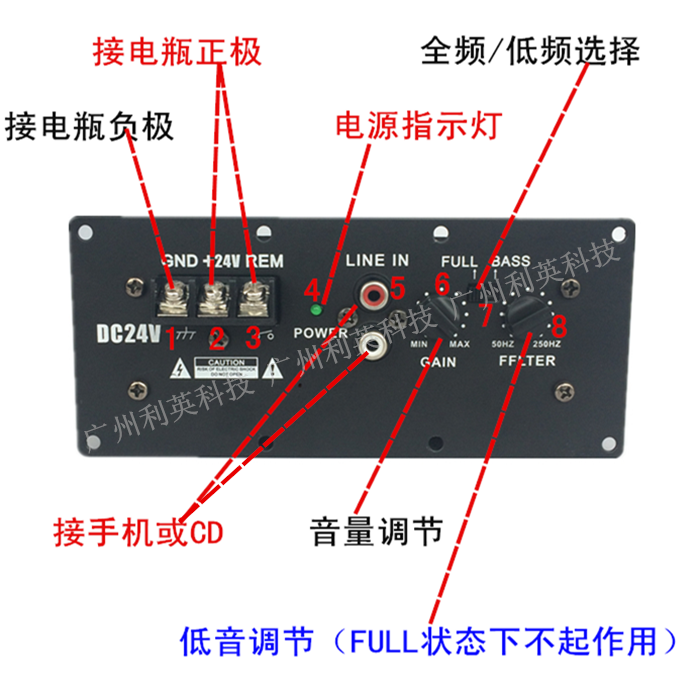

[面板功能说明：]
1[、GND：电源地（负极），接电源负极；]
2[、+12V：接直流+12V电源正极（不可用交流）；]
3[、REM：控制线（具体接法见]&[ldquo;电源接法]&[rdquo;）；]
4[、POWER：电源指示灯（接通电源此灯常亮）；]
[5、H.INPUT：高电平输入（一般不用；+接高电平+，-接高电平-）；]
6[、LINE INPUT：莲花外音输入端口，可以接CD或电脑等的声音进来；]
7[、GAIN：主音量调节，通电前请将音量关小，以免造成不良影响；]
8[、FULL BASS：全频/低频选择开关（BASS纯低音，FULL全频）；]
9[、FFLTER：低音深度调节（CROSSOVER拔到BASS状态下才有效）；]
[接线说明（请严格按此说明接线，以免带来不必要的损坏）：]
1[、喇叭接法：][功放板上已焊好那条红黑线可接一个4-8欧100-150W的低音或全频喇叭或音箱（红色接喇叭+，黑色接喇叭-，建议用4欧8-12寸45芯120磁的低音）；]
2[、电源接法：]
A.[车上有CD机的：GND接车上电源的负极；12V接车上12V电源的正极；REM接CD机的控制线（这样CD机可以直接控制低音炮功放的开和关）]
B.[车上没有CD机的：GND接车上电源的负极，+12V和REM一起接在车上12V电源的正极（也可以在+12V与REM之间接一只开关控制功放机的开关功能）；]
C.[直接用电瓶（蓄电池）接法：GND接电瓶负极，+12V和REM同时接12V电瓶的正极。]
D[．如果家用需另外购买12V 5.2A以上的电源适配器供电（需要剪开圆插头或用一个DC座做一个转接线）。]
[特别说明：]
[这是采用二级功放叠加放大输出的单声道功放板，通电测试前必须注意以下问题，否则必将损坏产品（此类损坏不在保修范围内）：]
1[、喇叭输出线接头不能碰在一起；]
2[、喇叭输出线接头不能碰到散热器；]
3[、线路板裸露部分不能碰到任何金属物品；]
4[、必须使用符合功能简介和接线说中要求的喇叭和电源；]
5[、低音喇叭接口的阻抗不能低于4欧，8欧以下的喇叭不可并联。]
[默认发货：一个主机（没有别的东西）]
