Лихорадка сабвуфера Предварительный фильтр Ультра -глубокий сабвуфер, бас, бас -предшественник PCB пустая плата
Вес товара: ~0.7 кг. Указан усредненный вес, который может отличаться от фактического. Не включен в цену, оплачивается при получении.
Описание товара
Пожалуйста, откройте глаза и посмотрите четко.Пустая цена доски, Подчеркнуть три раза Цена на пустую доску, цена пустой доски, цена пустой доскиПолем Некоторые люди с плохими очками, пожалуйста, откроют глаза, чтобы увидеть цену на пустые доски.Если вы хотите купить готовый продукт за 10 юаней, перейдите в другой магазин.Не покупайте короткую доску, а затем дайте негативный отзыв, чтобы угрожать готовому продукту. Это уже ЖЖ, и магазин больше не хочет говорить о таких странных теориях
Обратите внимание, что эта плата очень тяжелая басовая фильтровала, и вокала нет, кроме баса.Следовательно, требуется, чтобы передняя динамика или частота вторичной фазы превышают 4 дюйма, или вторичная фазовая частота могла достигать ниже 100 Гц, в противном случае полоса частот будет потеряна.
Дизайн схемы представляет собой дизайн с низким частотом + полосой 3-х порядка для фильтрации вокала.Частота намного ниже, чем у обычных мультимедийных сабвуферов, поэтому требуемый размер динамика намного больше. Высококачественный сабвуфер составляет не менее 6,5. Если это модифицированный обычный сабвуфер, минимум составляет не менее 8-10 дюймов.Короче говоря, чем больше басовый динамик, тем лучше.
Сабвуферная плата, аналогичная схеме, была выпущена впереди. Многие друзья жаловались на то, что она была сделана из патч -технологии и не была удобна для сварки. Теперь он был изменен на компоненты плагина для облегчения DIY.
Размер окружной платы 44*92MM
Компоненты, необходимые для Сопротивления DIY -платы: 10K*3 22k*7 100k*2 15k*2
Конденсатор: 10UF*4 100uf*2 1000uf*2 104*16
Двойной канал op amp*3 Мостовой куча*1 LM7815*1 LM7915*1 50K Одиночный потенциометр*1
Все они широко используются электронные компоненты. Если вы действительно не можете сделать DIY, вы можете связаться с Вангвангом, чтобы купить готовую доску. 35 кусочков готовой доски.
Примечание.1. Напряжение питания должно быть выше 3 В трубки регулятора напряжения, чтобы играть роль регулятора напряжения. Например: при использовании 7812 исправительное напряжение постоянного тока должно быть выше 15 В. Будьте осторожны, чтобы не быть слишком высоким, иначе трубка регулятора напряжения будет сильно нагреваться.

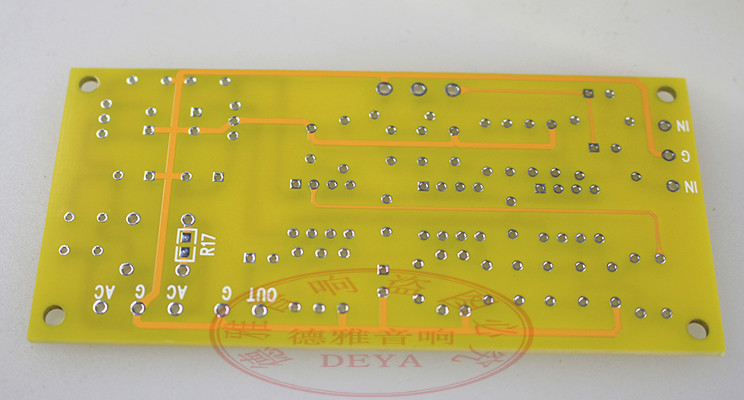

2. R17 на задней панели печатной платы не требуется устанавливать и короткометраться при питании с помощью двойного переменного тока.R17 с коротким соединением при питании от одного переменного тока

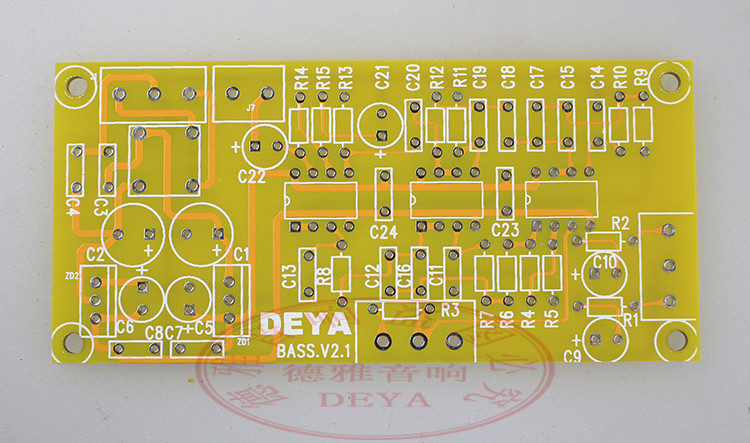

Структура платы платы показана на рисунке ниже
Если усиление платы усилителя является низким, двухступенчатый сигнальный буфер фильтра может регулировать усиление соответствующим образом в соответствии с платой усилителя (за исключением задней стадии 0DB без возможностей усиления).Будьте осторожны, если вы ничего не знаете.

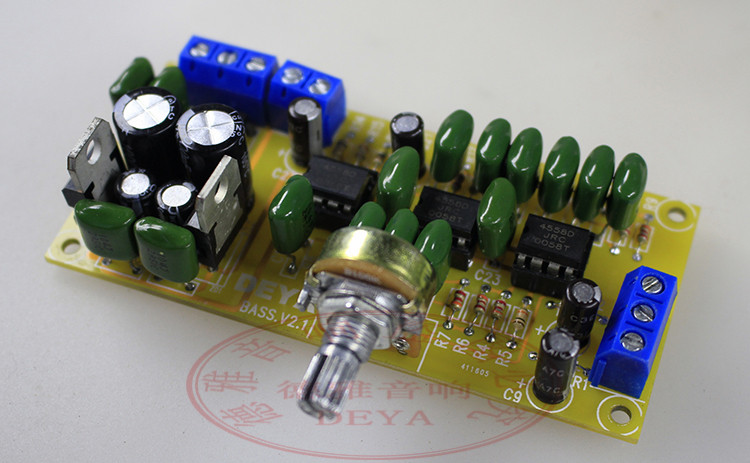

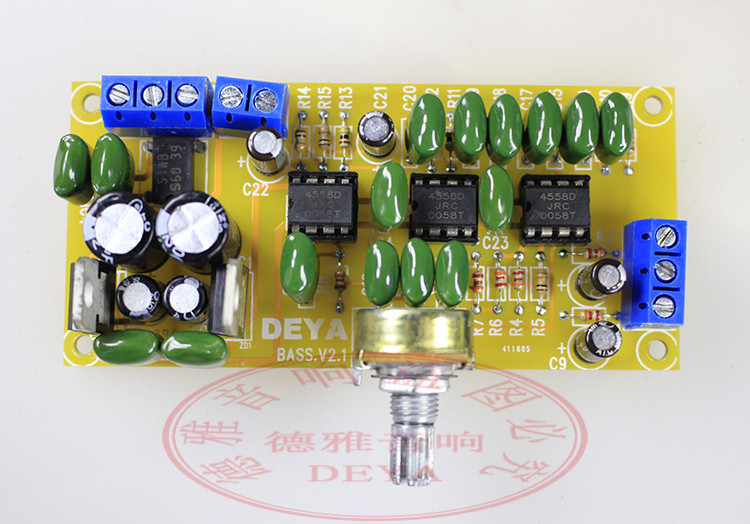

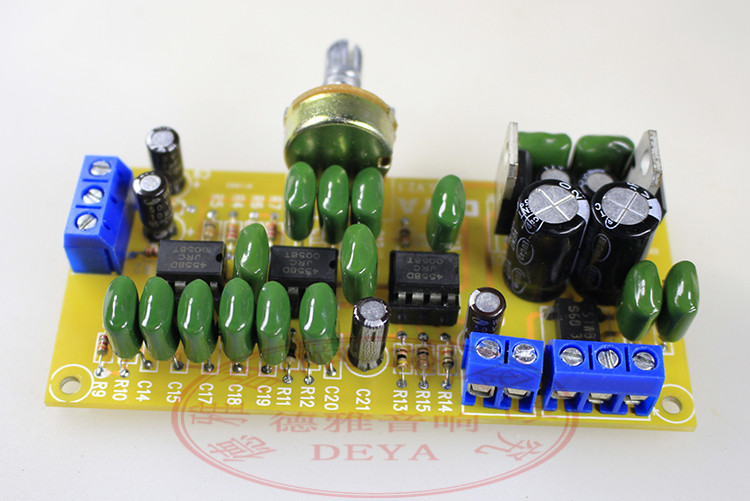

Закончена для справки
