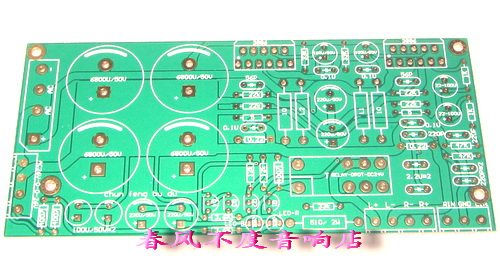

LM3886 Плата усилителя /чистая лихорадка на задних рабочих местах Пустое доска (65 Вт+65 Вт) /2.0 Плата ПХБ ПРЕД
Вес товара: ~0.7 кг. Указан усредненный вес, который может отличаться от фактического. Не включен в цену, оплачивается при получении.
Описание товара
Введение продукта:
1. Линия поступает от официальной линии Национальной полупроводниковой корпорации.

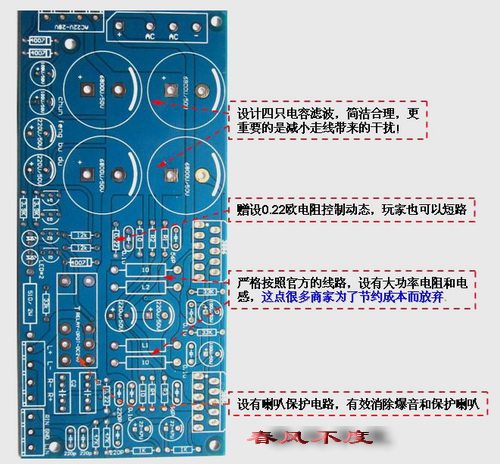

2, Интегрируйте интеграцию выпрямительного фильтра+защиты динамиков и используйте двустороннюю золотую плату фильтров,
Можно вместить четыре фильтра -конденсатора и сыграть 3886IC до предела.
3. Диаметр четырех основных конденсаторов фильтра не может быть более 25 мм.
LM3886 Соединенных Штатов в настоящее время имеет высокий уровень высокопоставленной интеграции IC, обширный мультимедийный аудио или другой аудио Hifi.Прошло десятилетия, и до сих пор нет никаких признаков нагрева.
Говоря о том, что естественно думать, что разделение операции питания должно быть успешным, чем набор?Если вы знаете немного, вы ответите правильно, не обязательно,Если вы хотите получить превосходное разделение амплитуды мощности, во -первых, чтобы обеспечить, чтобы звук звука был оригинальным, в стране Китая, трудно найти правду.2. Слишком сложно соответствовать триоду. Это требование слишком сложно. Мы такая пара труб под рукой., Равна никакой совпаденииПересечение
Есть ли схема принципа схемы:Нет
Размер доски:147mм*67 мм, двойное тонущее золото. Высота готовой платы - это доска
Hifi2.0 Channel:65W*2
Уклон: 4-6.5 -Inch Книжной полки или полно -частотный динамик, лучше, чем цифровой усилитель.
Усиление до уровня.
Задний уровень:LM3886*2
Требуемое напряжение:Exchange Double 24-28V
Линейная функция отображение:Емкость сцепления 2.2U на плате не должна быть установлена как можно больше. Независимо от того, насколько хороша емкость сцепления, она принесет искажение, если у вас нет большой вывода постоянного тока на передней стадии, 0,5 В или более.

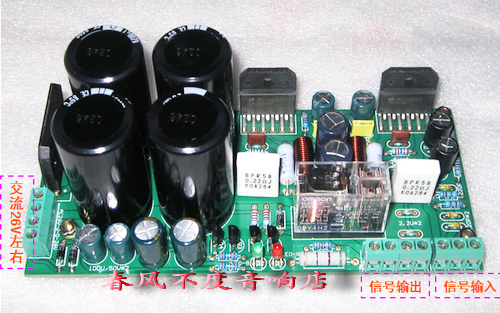

На картинке ниже воспроизведение стоя:
1,6 мм двойной доски с двойным золотом, цена цитируется в режиме реального времени.
Друзья, которые покупают пустые доски, приготовьте несколько материалов:
Сопротивление 0,25 Вт: 5 евро*2, 3,6K*2,1K*2,12K*2, 33K*3,47K*2,22K*4 ..
2 Ватт 510 евро сопротивление, безретипация для чувствительности 0,15-0,22 евро*2 (также нельзя использовать), 3W сопротивление 10 евро и два
Конденсатор: 6800/50 В 4 (непосредственно 25 мм, расстояние в ногу 10 мм); 220U/50V 4; 0,1U4; 100U/50V 4, 22U обратная связь емкость 2,220p4
2 самообладания индуктора (с лаком-пакетом 0,5-0,8 мм около 20 кругов, около 7 мм внутреннего диаметра)
Диоды: In4007 Три, светодиод*2.
Триверс: 2N5551* 4 (защита динамиков)Выпрямляющий мост 25A/1000 В один кусок
LM3886 Две таблетки .24 В восемь сбояОдин.
