1969 м полевой эффект Tube Class AB усилитель PK 1969 г. Xiaojia Pass Super 3886lm1875
Вес товара: ~0.7 кг. Указан усредненный вес, который может отличаться от фактического. Не включен в цену, оплачивается при получении.
Описание товара

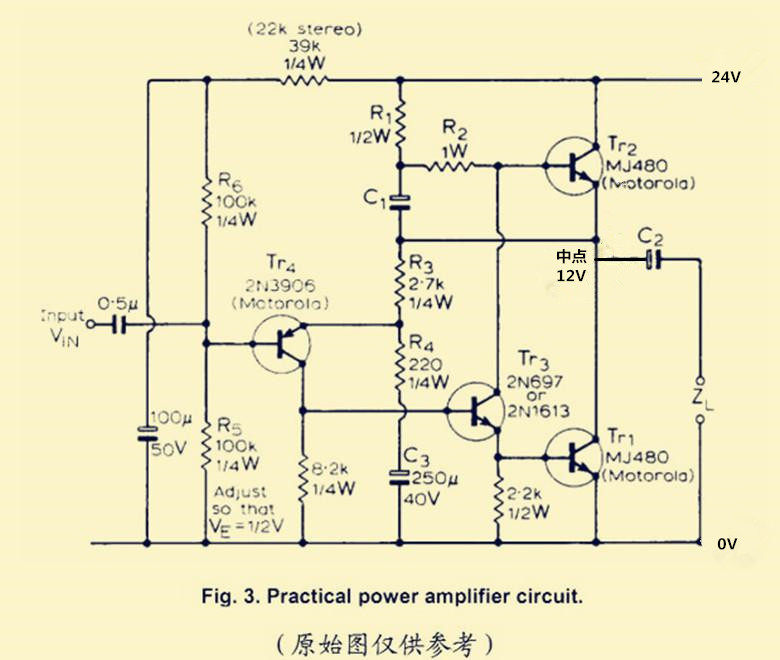

(Примечание: выше приведена настоящая оригинальная схема 1969 года! Здесь нет 2N2907, 2N1711 и 2N3055. В Интернете нет продавца, который продавал бы усилитель 1969 года с оригинальной схемой, но некоторые продавцы используют баннер оригинальной схемы, чтобы обмануть новичков ради личной выгоды.)
Позже, в связи с прекращением производства ламп, в 2012 году HOOD внесла соответствующие изменения в схему. Все большие, средние и маленькие лампы были соответствующим образом отрегулированы. Большая трубка была заменена на 2N3055 компании Motorola, а между отрицательным электродом выходного конденсатора и землей был добавлен резистор, чтобы обеспечить стабильность схемы и предотвратить вред ультразвуковых волн для людей.
Если бы все было серьезнее, то линию 1969 года в это время следовало бы называть 2012!
Фактически, 1969 год представляет собой схемную структуру: один источник питания, нажимная трубка отвечает за задачу фазовой проводимости, выход — трубка того же уровня (2 трубки N или 2 P) и выход конденсатора.Никто не должен хвастаться и обманывать новичков, говоря, что они продают настоящий усилитель 1969 года!!!
Вообще говоря, эта архитектура соответствует характеристикам 1969 года и ее следует называть схемой 1969 года, независимо от того, используются ли в ней 4 или 6 ламп, трубки с пластиковыми или золотыми запайками, обычные триоды, полевые лампы или лампы Дарлингтона.
HOOD также изменил линию питания на положительный и отрицательный, отменил форму OCL выходного конденсатора и подтвердил, что она ничем не отличается от исходного OTL.
Сейчас очень популярен PASS AM — тюбик с золотой запечаткой в Интернете. На самом деле, это не имеет ничего общего с оригинальной трубкой PASS IRFP240 с пластиковым уплотнением!
Вернемся в 1969 год.Это двухтактный усилитель мощности класса А. Две большие лампы на выходном конце отвечают за усиление сигнала положительного и отрицательного полупериода (обе лампы участвуют в задаче усиления). Верхняя трубка на выходе PASS является источником постоянного тока, и только нижняя трубка отвечает за все задачи усиления. PASS — несимметричный усилитель класса А!
Главным недостатком оригинальной линейки 1969 года является тряска при включении телефона. Звук удара — это всего лишь небольшая проблема. Если динамик этого не выдерживает, не нужно делать громче!Вы также можете добавить защитную плату динамика для устранения ударного звука. Это воздействие в основном относится к воздействию тока на выходную лампу при включении питания (добавлять плату защиты динамика бесполезно). Например, если источник питания составляет 30 В, а ток покоя настроен на 2 А, мгновенный ток может достигать 4 А при включении питания!Через несколько секунд он снова падает до установленного статического тока 2 А, затем к большой трубке (30*4) добавляется мощность 120 Вт!Вы должны знать, что при первом включении питания средняя точка находится на одной стороне, то есть одна большая трубка не выдерживает мощности, а другая должна выдерживать все удары. Выходное напряжение средней точки схемы медленно устанавливается. После установления средней точки каждая из двух больших трубок может выдерживать рабочее напряжение 15 В (это средняя точка, и эта точка составляет половину напряжения источника питания).
Даже если это настоящая Motorola 2N3055, то у нее всего 115 Вт, не говоря уже о подделке!Трубка со временем повреждается!
Решение в том, что кто-то использует 3-ламповое решение, а кто-то метод снижения напряжения и тока (это единственный способ, и он называется добрым именем)!Ток и напряжение снижены, но откуда им взяться: хороший звук, сладость и мягкость. Все старые аудиофилы знают, что бас 1969 года не очень хорош в исходной конфигурации, так откуда же такой глубокий звук?Другими словами, он просто умеет хвастаться и обманывать новичков. Читаю: У него хорошая работа и он очень хороший сварщик!Что касается тюнинга, забудьте об этом, так что мне остается только придерживаться сценария, сильно его продуть и продать в оригинальной конфигурации, и он все равно выглядит очень аутентично.

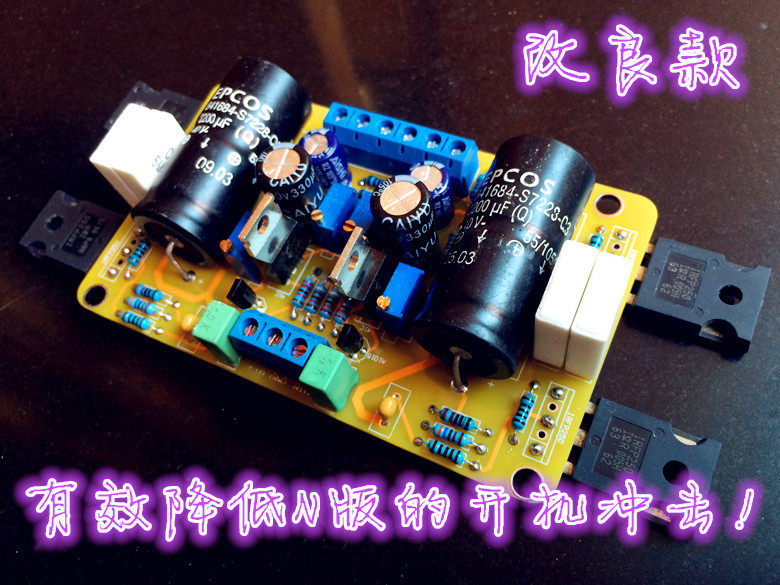

Наш магазин применил другой подход. Изменяя постоянную времени, мы сохраняем исходную 4-ламповую структуру. Ток запуска медленно возрастает до заданных 2А за 2-3 секунды, что значительно облегчает воздействие на большие трубки.
Еще одним недостатком оригинальной схемы является проблема настройки. Многие аудиофилы готовы заменить различные аудиофильские оригинальные детали для тюнинга. Некоторые считают, что после замены их на хорошие трубки эффект плохой. Причина в том, что конфигурация оригинальной схемы может не подойти для ваших хороших ламп!Использование различных ламп требует соответствующих корректировок конфигурации схемы. Например, 2,2К в этой схеме — это очень странно!Вы можете обратиться к большому количеству схем усилителей мощности. Большинство эмиттерных резисторов имеют номинал 100-510R!Если используется германиевая трубка, ее конфигурация должна соответствовать характеристикам германиевой трубки. Просто замена трубки напрямую не даст желаемого эффекта.
Короче говоря, эта старая схема хороша и очень подходит для начинающих аудиофилов. Это очень просто сделать своими руками. Исходная схема была отлажена по старым бумажным конусным динамикам 1960-х годов с бумажными краями. Если вы напрямую нажмете на текущего динамика, он может получить 60 очков!Но если конфигурация хорошая, хороший звук легко воспроизводить и вы хорошо на нем играете, PK300B не станет проблемой. Если вы хотите играть на высокой скорости, просто увеличьте напряжение и замените его на сильноточный полевой транзистор, и играйте с 1969М, это не будет проблемой.

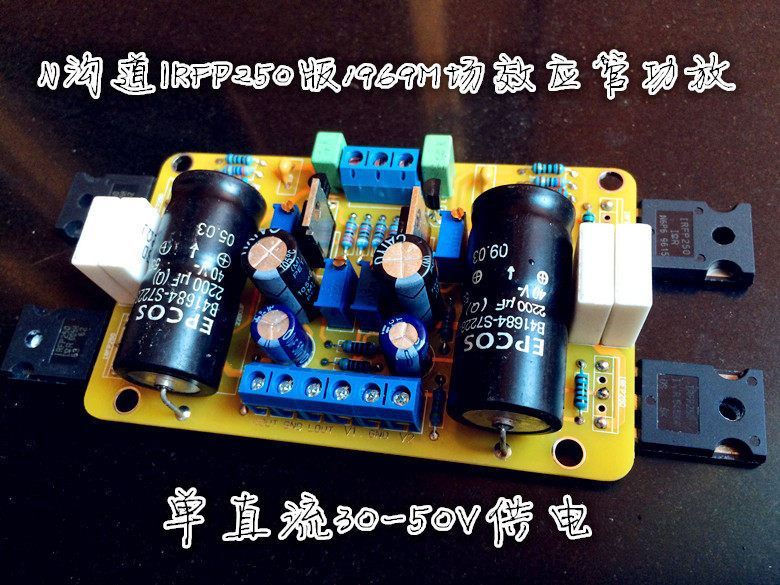

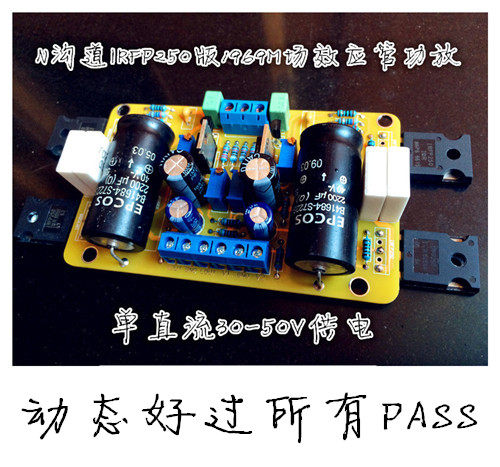

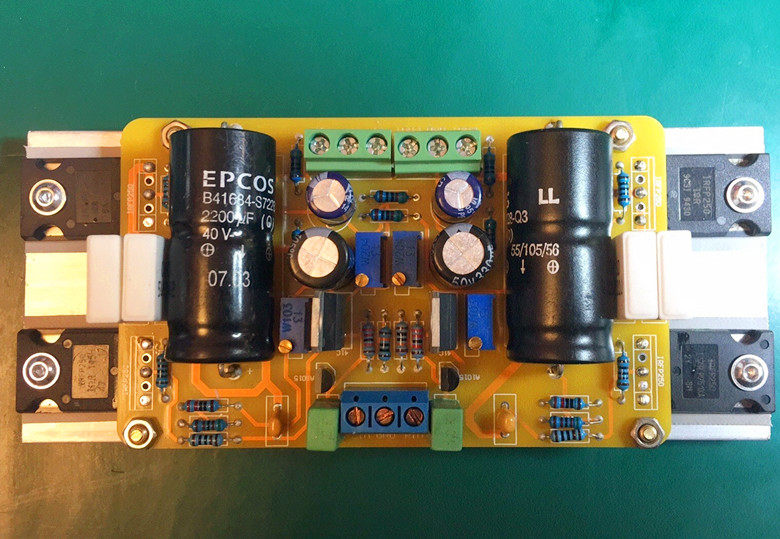

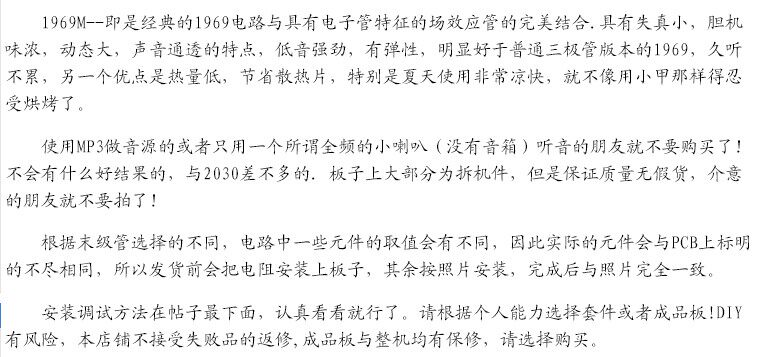

1969M N-канальный полевой транзисторУсилитель IRFP250 Запчасти 80 юаней

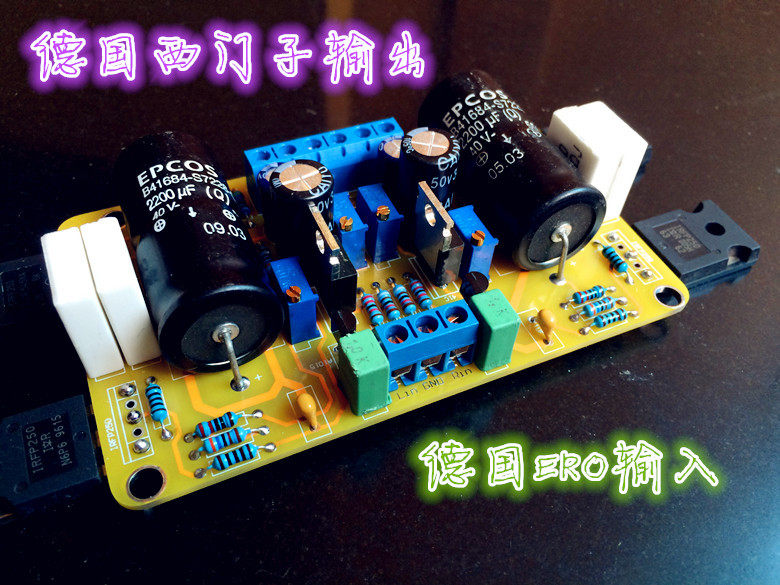

Верхняя часть платы - разобранная деталь, но качество гарантировано и подделок нет. Пожалуйста, не фотографируйте, если не возражаете!

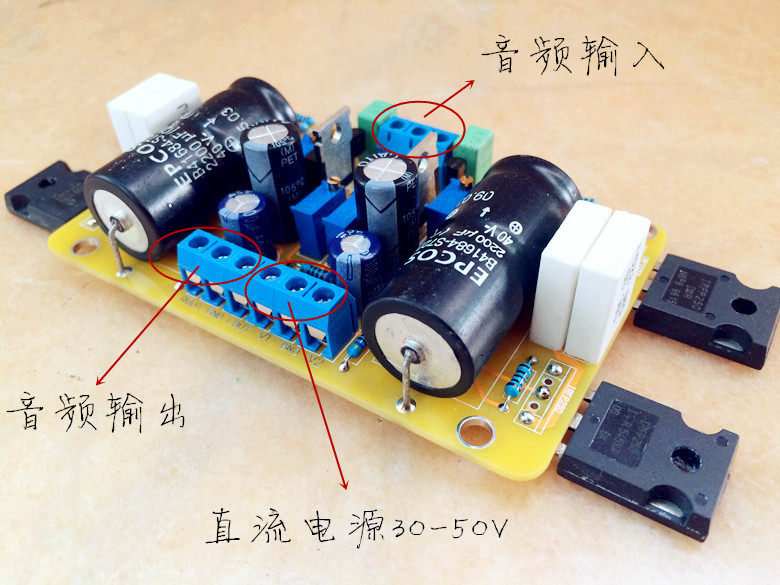

Примечание.Входной разъем сигнала этого усилителя нельзя использовать при разомкнутой цепи и включенном питании!!!
Текущая корректировка:

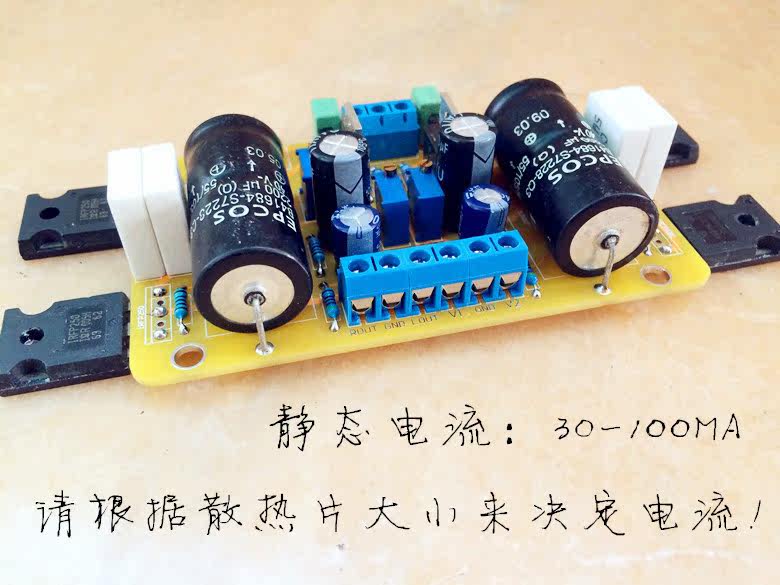

Если радиатор это позволяет, увеличивайте или уменьшайте ток до тех пор, пока не будете удовлетворены эффектом. Лично я рекомендую ток 100МА.Метод отладки: Каждый канал имеет регулируемый потенциометр 103, который используется для регулировки тока покоя силовой лампы.После завершения сварки этой платы, прежде чем включать питание, сначала поверните регулируемый потенциометр против часовой стрелки до конца (ток покоя в это время равен 0).Выполните проверку звука при включении питания и убедитесь, что с воспроизведением звука нет проблем, затем медленно поворачивайте потенциометр по часовой стрелке, чтобы отрегулировать ток покоя до необходимого значения.
************************************************************* Друзья, приобретающие комплект, должны обратить внимание на способы установки и отладки:

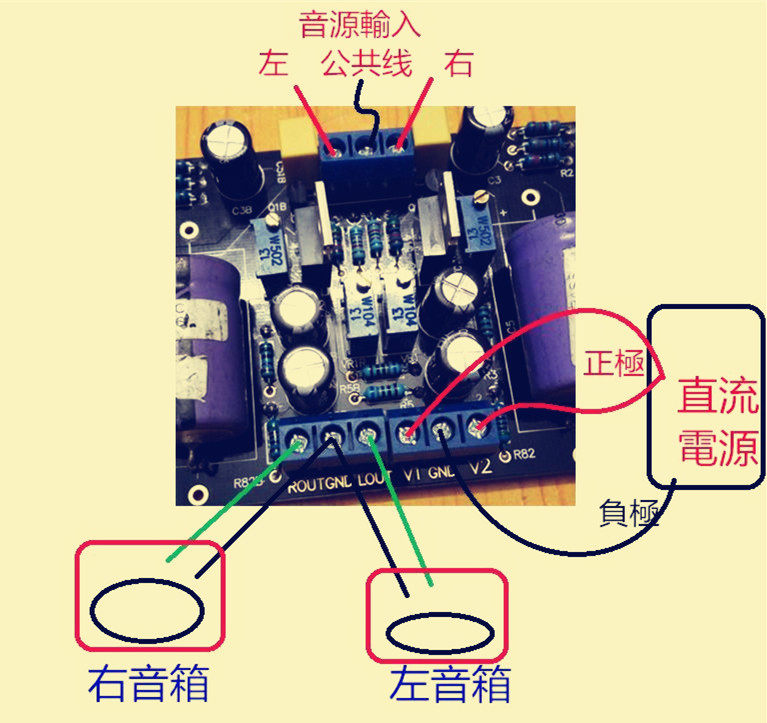

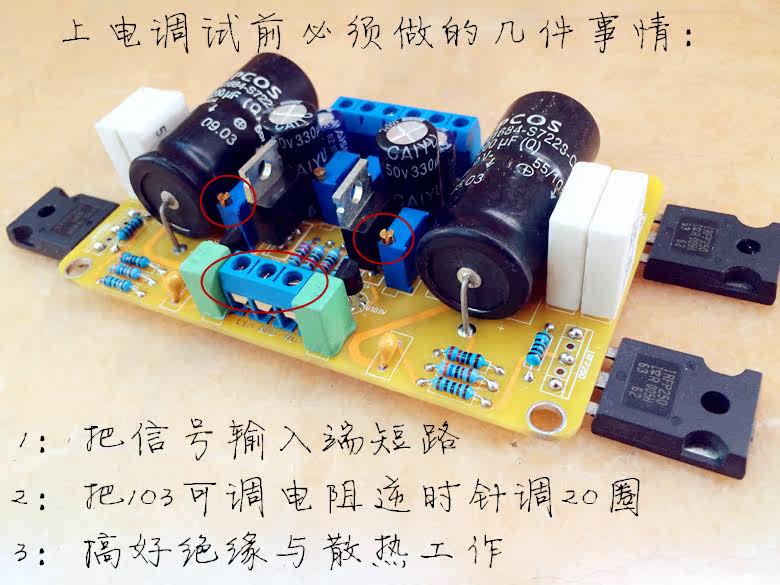

Пожалуйста, установите регулируемый резистор и электролитический конденсатор в соответствии с указаниями на фотографии!Перед включением питания и отладкой обязательно установите радиатор и хорошо его изолируйте (категорически запрещается прикасаться к входному разъему пинцетом, искусственное добавление тестового сигнала немедленно сожжет его!!Лучше всего закоротить входную клемму перед включением питания для отладки, чтобы предотвратить помехи.), и обязательно отрегулируйте регулируемый резистор (502) против часовой стрелки до конца!То есть сначала ток должен быть минимальным, а затем после включения его медленно увеличивать до 50 мА (0,05 А).Первичную регулировку лучше всего выполнять при низком напряжении ниже 12В. Даже если произойдет короткое замыкание, трубка не сгорит сразу. Среднюю точку можно регулировать при низком напряжении, что означает отсутствие проблем со сваркой.
Отрегулируйте центральную точку:
Установите мультиметр на диапазон напряжения, подключите черный щуп к GND, а красный щуп к контрольному отверстию точки А на плате, отрегулируйтеРегулируемое сопротивление 204Просто сделайте его половиной напряжения питания.Сущность(Прецизионные регулируемые резисторы необходимо несколько раз скрутить, прежде чем они начнут меняться.Полем
