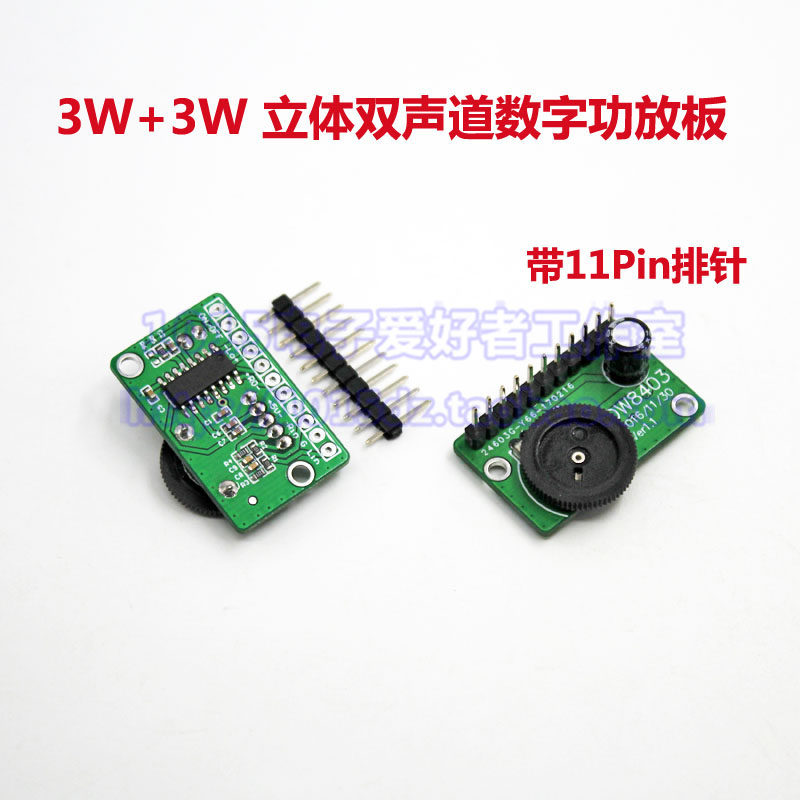

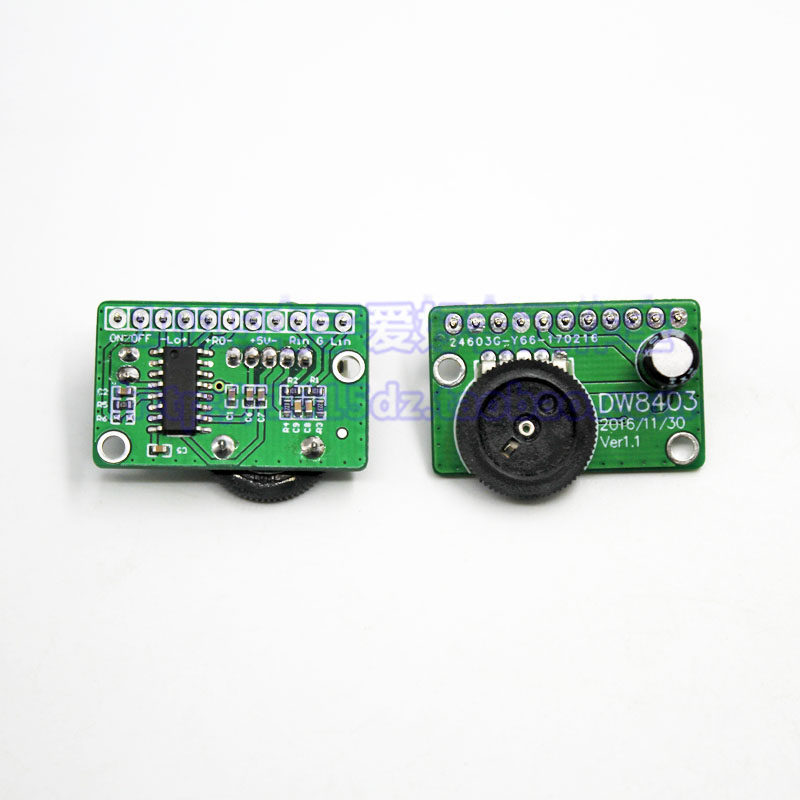

DC 2V-5,5V питания питания PAM8403 Модуль усилителя 3W+3W Двухканальный стерео-цифровой рабочее место
Цена: 123руб. (¥5.8)
Артикул: 558543738209
Вес товара: ~0.7 кг. Указан усредненный вес, который может отличаться от фактического. Не включен в цену, оплачивается при получении.
Описание товараПродавец:1015电子工作室
Рейтинг:
Всего отзывов:0
Положительных:0
Добавить в корзину
Другие товары этого продавца
¥16.3345руб.
¥6.8144руб.
¥1.4231руб.
¥4.596руб.
Этот магазин по умолчанию в Юнду или Чжунтонг Экспресс, а также поддерживает почтовые расходы SF.Кроме того, сумма покупки для выставления счетов (налог с обычной стоимостью) должна составлять более 100 юаней, с 5%точкой.
Перед использованием внимательно прочтите следующие инструкции.
Основные параметры:
Напряжение источника питания --- 2 В-5,5 В постоянного тока. Количество каналов --- два канала.
Выходная мощность --- 3 Вт+3 Вт (типичная) Частотная характеристика --- 100 Гц-15 кГц
Входное сопротивление --- 2K&Омега; Входное сопротивление --- 4Ω
Ток отключения --- <0,1&му; эффективность ---> 90%

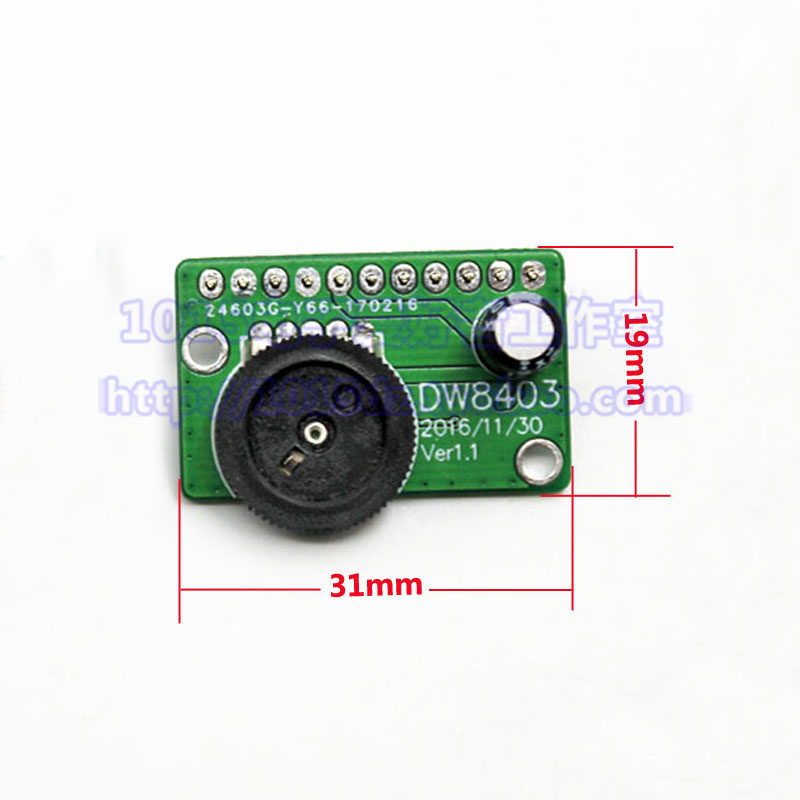

Размер печатной платы ---- 31 мм*19 мм
Меры предосторожности:
(1) Напряжение источника питания не должно превышать предельное напряжение 5,5 В. При использовании батарей для питания используйте 3 щелочные батареи или 4 аккумуляторные батареи. Вы также можете использовать литиевую батарею 3,7 В или USB (Зарядное устройство для мобильного телефона не может управлять этой платой усилителя.) источник питания. Запрещается подключать источник питания наоборот, чтобы избежать необратимого повреждения чипа.
(2) Ознакомьтесь с этой информацией, чтобы подключить все линии перед использованием, и проверьте их правильность перед включением питания.Пожалуйста, не включайте питание без нагрузки, иначе чип может быть поврежден.
(3) Этот чип усилителя имеет встроенный электронный регулятор громкости с высоким коэффициентом усиления.При отладке установите громкость в среднее положение. При регулировке громкости будьте осторожны, чтобы не сделать входной сигнал слишком большим и не вызвать его обрезание и ограничение. Не меняйте параметры компонентов схемы по своему желанию во избежание повреждения микросхемы.
(4) Максимальный мгновенный динамический ток этой платы усилителя мощности может достигать 1,2 А. Настоятельно рекомендуется использовать источник питания с напряжением 5 В и током более 1 А с хорошими характеристиками фильтрации. Если длина шнура питания превышает 50 см, добавьте на плату усилителя мощности фильтрующий конденсатор емкостью более 470 мкФ, чтобы обеспечить буферизацию мощности.Динамики должны быть правильно установлены. Не используйте колонки без кабинетов для прямого тестирования, иначе желаемый эффект не будет достигнут.
(5) Шнур питания должен быть как можно более толстым. При использовании источника питания USB лучше всего использовать выделенную линию питания USB. (Не рекомендуется использовать кабели для передачи данных мобильного телефона.) При использовании компьютера в качестве источника питания USB используйте две линии USB для питания (порт USB компьютера может обеспечивать ток только 500 мА) и добавьте фильтрующий конденсатор емкостью более 2200 мкФ на плате усилителя мощности.Обратите внимание, что размер конденсатора напрямую влияет на качество и громкость звука. Если позволяет место, попробуйте использовать конденсатор большей емкости.
Выход этой схемы — режим привода трубки cmos BTL. Отрицательные полюсы левого и правого динамиков не могут быть соединены вместе. То есть четыре линии, подключенные к динамикам, полностью независимы и не могут использоваться совместно.Фазу динамика нельзя изменить, иначе качество звука значительно ухудшится.

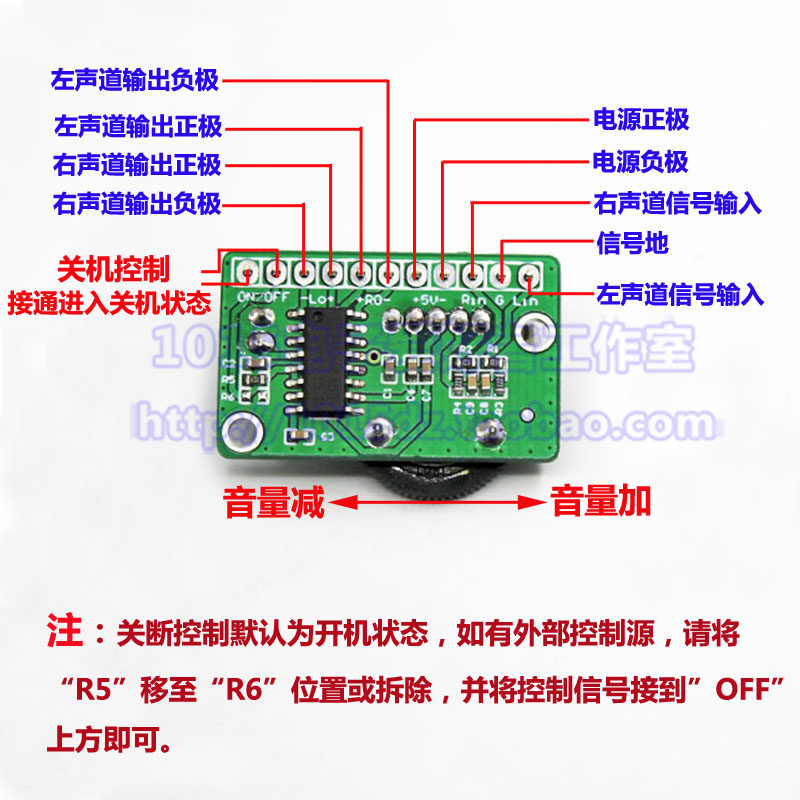

Схема подключения следующая:
