UPC1342V Push Power Tipe Plipe Pane Panel Power Power 110W Одноканальная плата пустая плата
Вес товара: ~0.7 кг. Указан усредненный вес, который может отличаться от фактического. Не включен в цену, оплачивается при получении.
Описание товара
UPC1342V Push Power Tip ОДИНАЯ ПЕЧАТАЯ ПАРТА Диапазон адаптации напряжения шире (±20 ~±45V)

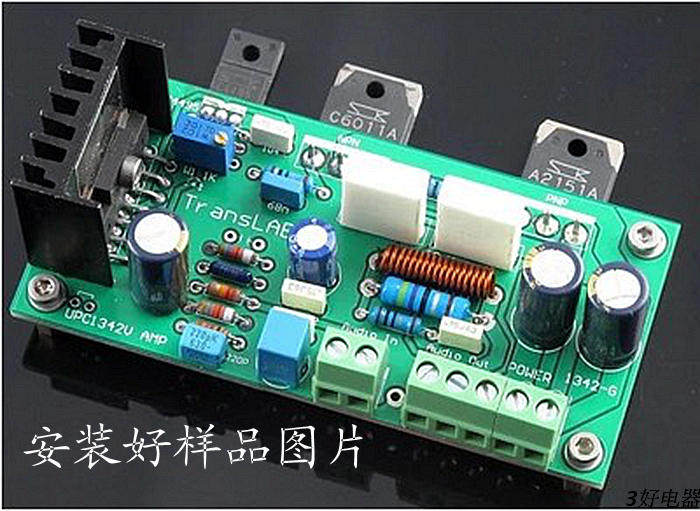

Особенности схемы:Эта плата -UPC1342V, чтобы протолкнуть конструкцию с высокой силой.

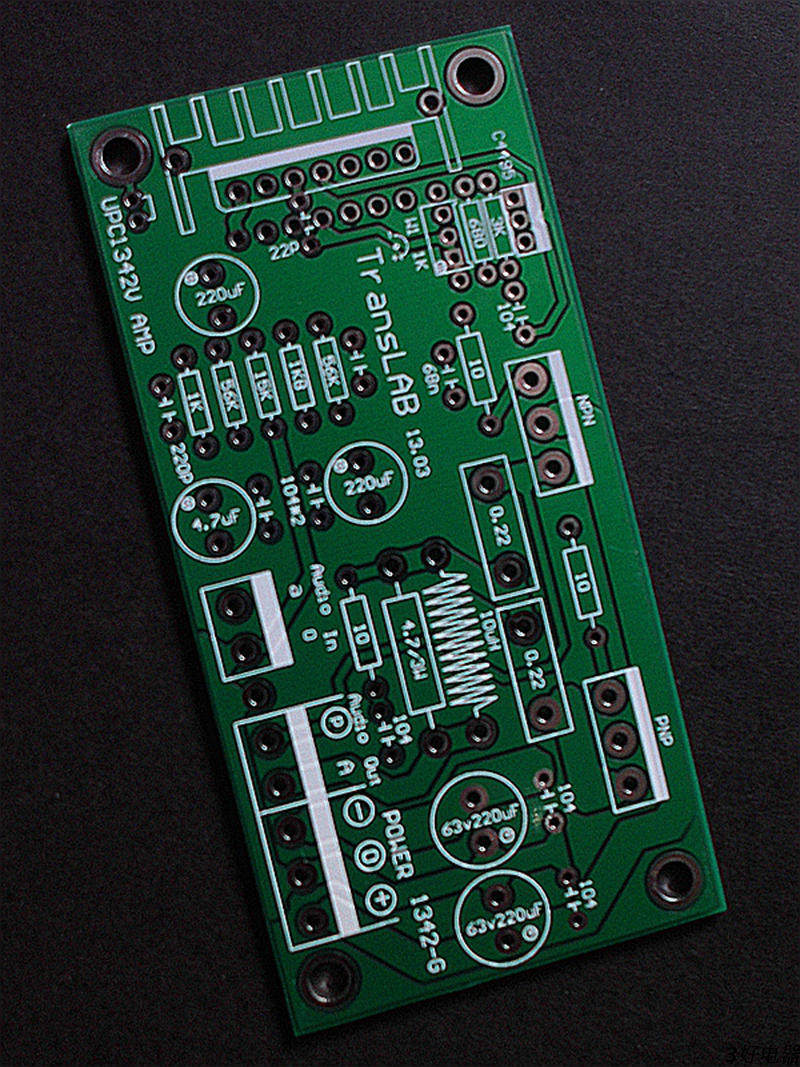

Размер печатной пластины:105*52 мм, 1,6 мм толщина печатной платы; Доска небольшая по размеру и большой выходной мощности, подходящая для 5 -х каналов домашнего кинотеатра;
Метод отладки: Эта плата имеет только один регулируемый многократный потенциометр, который используется для регулировки статического тока (ток класса A) силовой трубки.После того, как сварка этой пластины будет завершена, до того, как питание будет включена, способный блок вращается против часовой стрелки в начале (в настоящее время статический ток равен 0).После подтверждения того, что с высвобождением звука нет проблем, затем медленно отрегулируйте потенциометр вдоль по часовой стрелке по часовой стрелке и обнаружите 0,22 европейского напряжения сопротивления (например, 44 мВ, статический быть измеренным с помощью файла MV).ПРИМЕЧАНИЕ. Из -за эффекта обратной связи температуры, когда температура радиатора повышается, статический ток будет немного растет, а также требуются многочисленные тесты и отладка.
Уведомление:Примечание: все электролитические на плате усилителейСопротивление емкости выше напряжения источника питания,UPC1342V немного велик, а радиатор должен быть максимально большим
