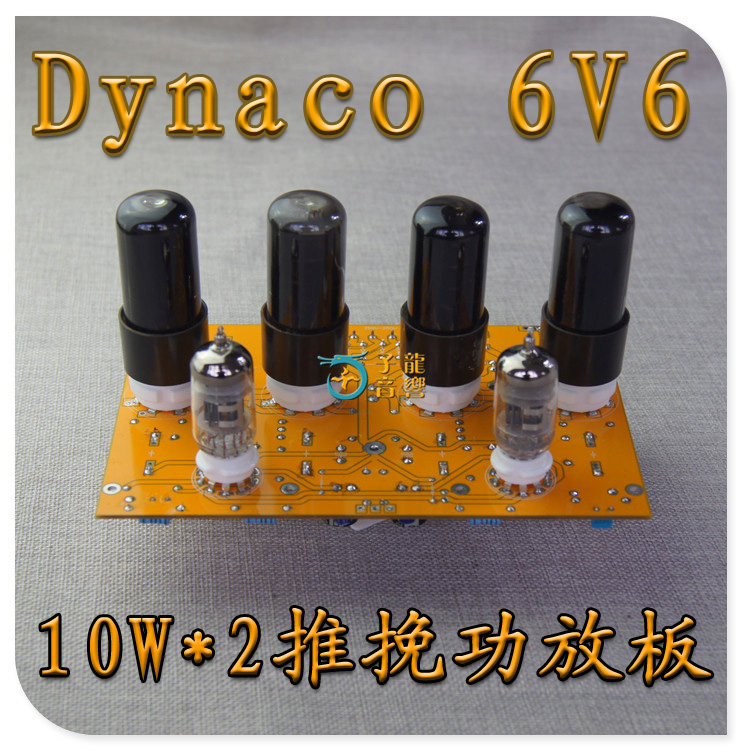

Dynaco 6V6 6p6p 10Wx2 Push Port Portal Portal Portal Portal Electronic Machine Electronic Port
Вес товара: ~0.7 кг. Указан усредненный вес, который может отличаться от фактического. Не включен в цену, оплачивается при получении.
Описание товара

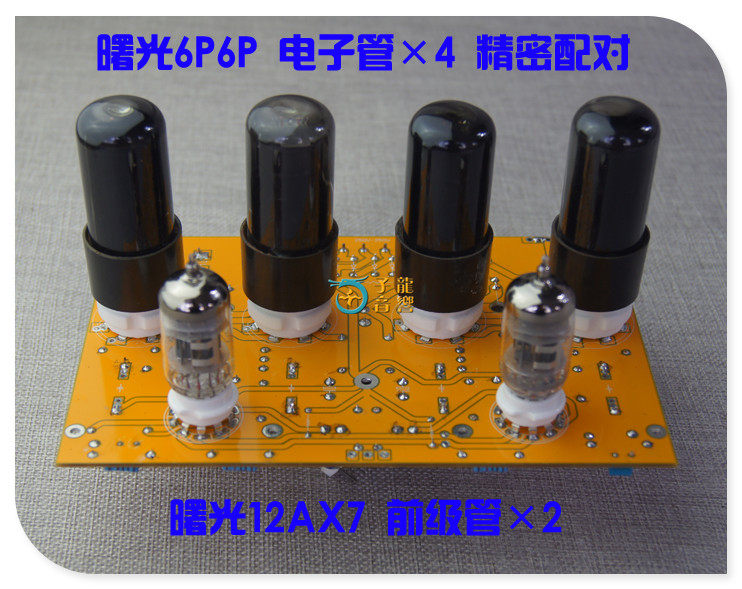

1. Используйте модель электронной трубки: 12AX7*2; 6V6*4 (может быть непосредственно заменено на 6p6p, вы можете использовать 6p14/el84) 10w*2 Стерео лихорадная мощная доска (цена не включает электронную трубку, электронную трубку нужно купить отдельно)
2. Размер платы: 192 мм*126 мм, толщина 1,6 мм, двойное распылительное талоло, толщина меди 1 ампер.
3. Конструкция этой платы строго следует за принципом заземления линии заземления и тщательной макету. Даже если проволока света связи находится на плате, нижний шум очень мал.В случае отсутствия выбора динамики с большим объемом чувствительности 90 дБ не могут слышать шум.
4. Заготовленная плата может получить доступ к трансформатору питания, выбор (необязательно), а выходной трансформатор может работать.
4H 250 мА УГЛЕДОВАНИЕ КРУГКА Адрес: https://item.taobao.com/item.htm? Spm = a1z10.3-s.w4002-225908777.21.4bc73bb7qeb9l9&id=524563078717  (Дополнительные детали, без установки или шума, могут продавать высокие баллы для установки, подходящие для изменения клиентов)
150W Power Transformer Подробные инструкции и адрес соединения:
30 Вт push -plull Output Transformer Adder:Https: // item

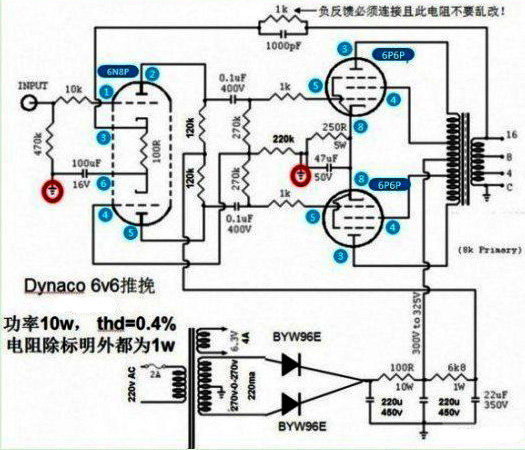

Ссылка на схему (только для справки, все параметры отмечены на плате как преобладающий, и этот магазин не предоставляет полную схему, пожалуйста, не консультируйтесь)
Цепь Dynaco 6V6 Push -Pull разработана очень умно. Одним из 12AX7 является два позиции, что является как усилением напряжения, так и автоматическим балансом. Сопротивление 1K является последним штрихом. Вторичное из выходного трансформатора представляет собой хвост на хвостовом уровне, хвост, хвостовой уровень, хвост, хвост, хвост, хвост, хвост, хвост, хвост, хвост, хвост, хвост, хвост, хвост хвоста, хвост, хвост, хвост, хвост, хвост, хвост хвоста, хвост. И это также отрицательное сопротивление кольцевой цепи!Одним из них является три позиции, которые не только экономит детали, но также уменьшает дополнительный шум и искажение частей.Уровень мощности принимает гиперлинейную (UL) структуру, которая учитывает баланс эффективности и искажения. После небольшой модификации выходная мощность может достигать 10 Вт THD = 0,4%, а демпфирование превышает 4,0. При таком Простая линия, такие показатели действительно превосходны!Некоторые улучшения в источнике питания сделали некоторые улучшения, изменившись на фильтрацию CRC третьего уровня, и вся машина S/N может достигать -107DB   A. A (остаточное напряжение шума 160uv). Такой низкий шум -это в основном жесткий динамик, который может остановиться до небольшого шума.
В основном используйте импортируемую сборку компонентов:
RF107*4 быстро восстанавливает определение диода, как близко к эффекту желчного пузыря.

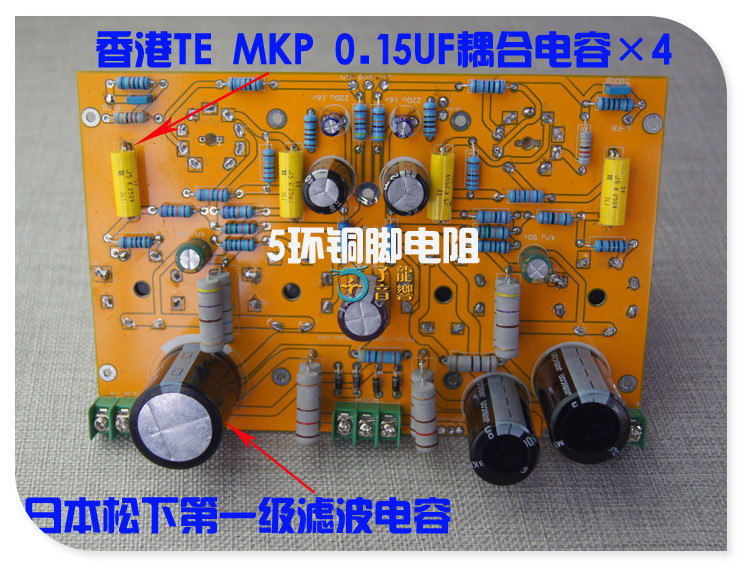

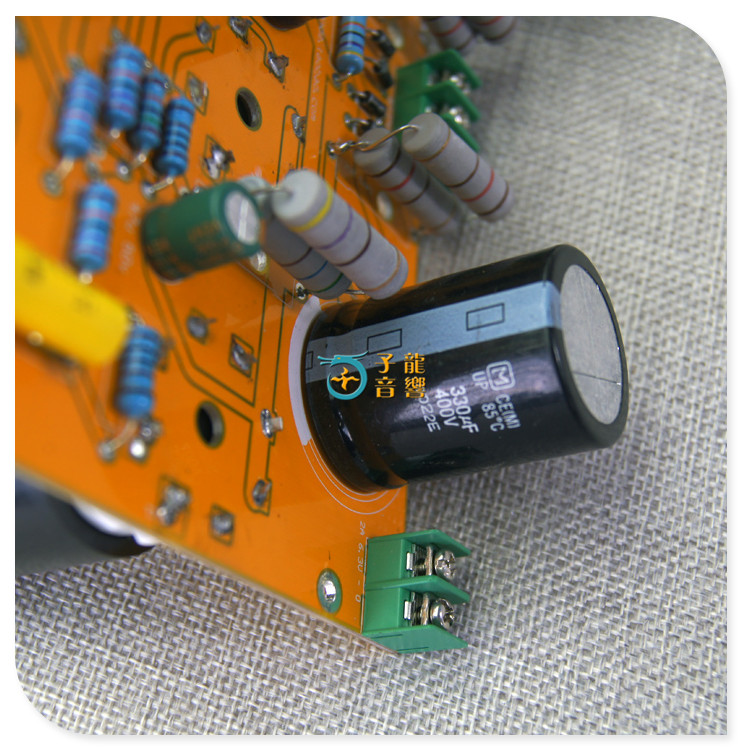

330U/400V Panasonic Electrytic Filter*1

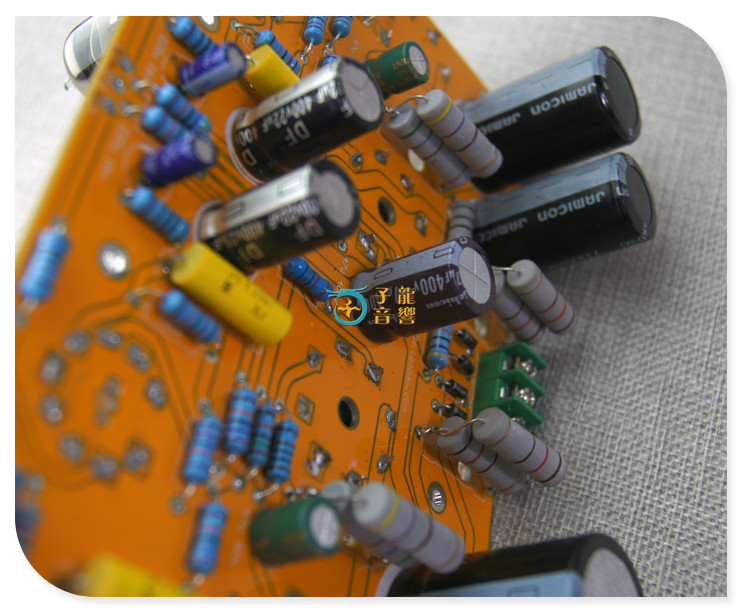

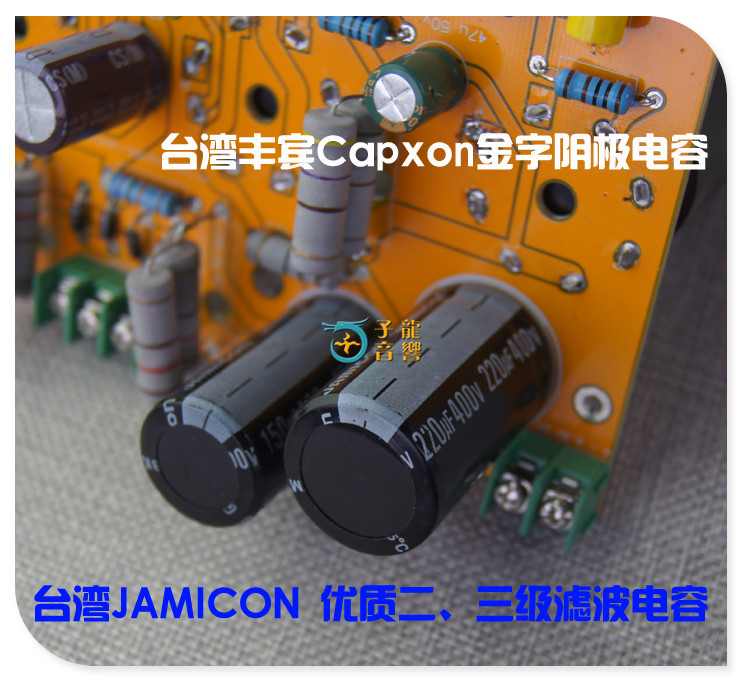

220UF  400V Электролитический фильтр Jamicon*1
150UF 400V Электролитический фильтр Jamicon*1

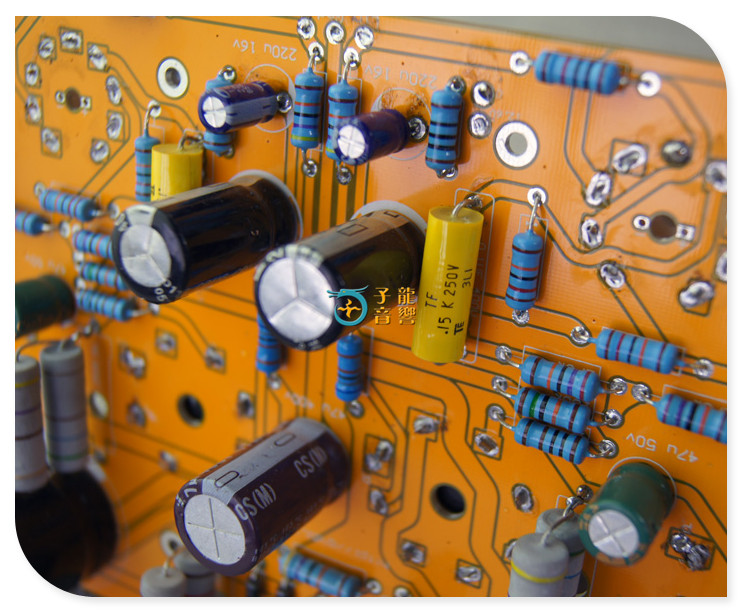

TE 0,15 UF/250 В MKP Coupling Coupling*4
Точность металлической мембраны медной стойки
Серебряное сиденье керамической трубки
Столба

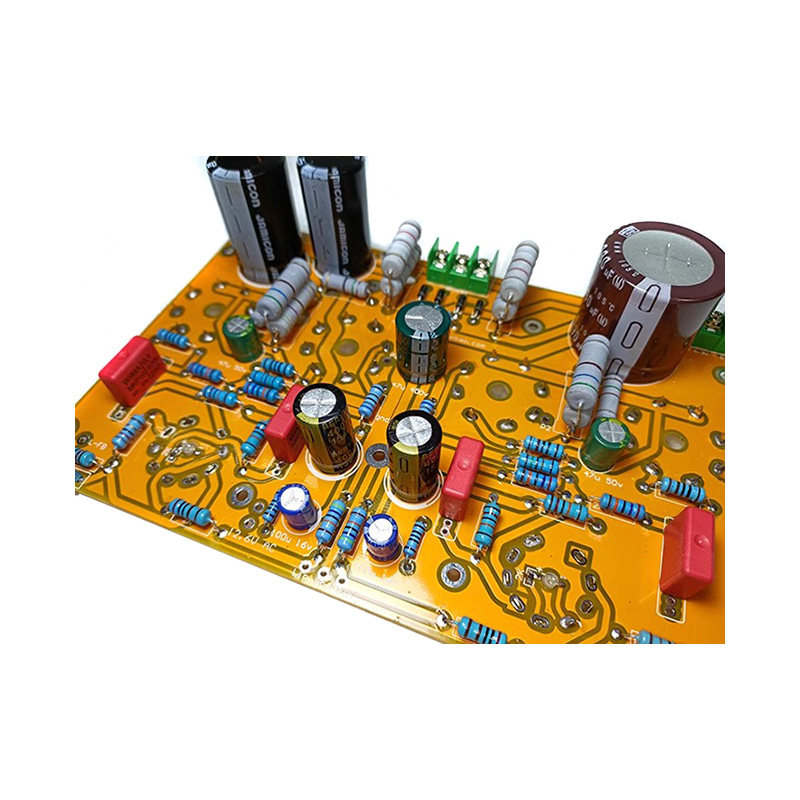

Эта плата превосходна. Конденсаторы, используемые на приведенных выше изображениях, предназначены только для справки. Если проблема изменений партии покупки, мы не уведомим его отдельно, но заменим ее на тот же компонент.

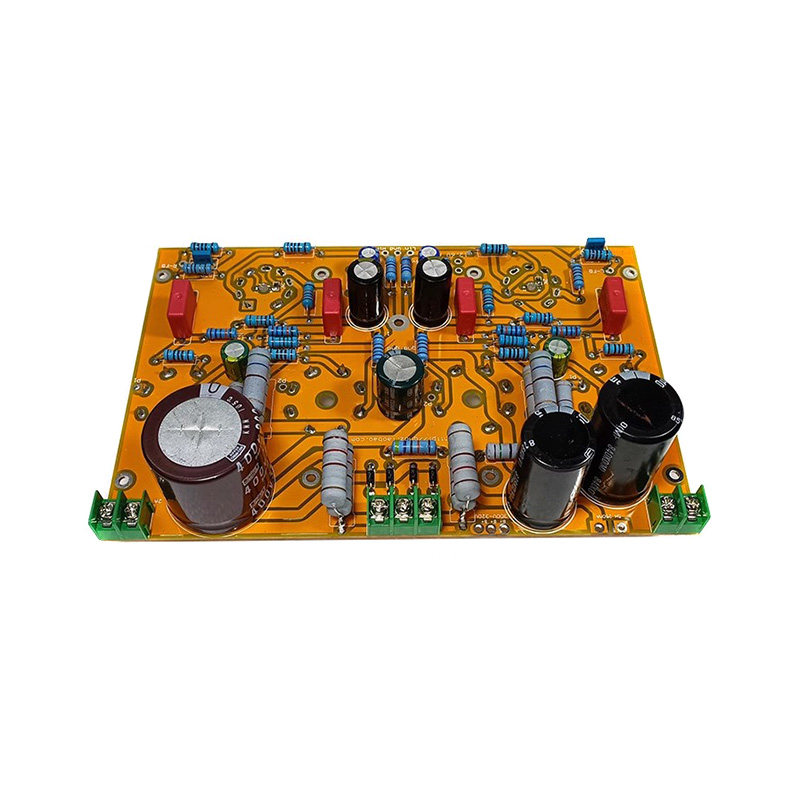

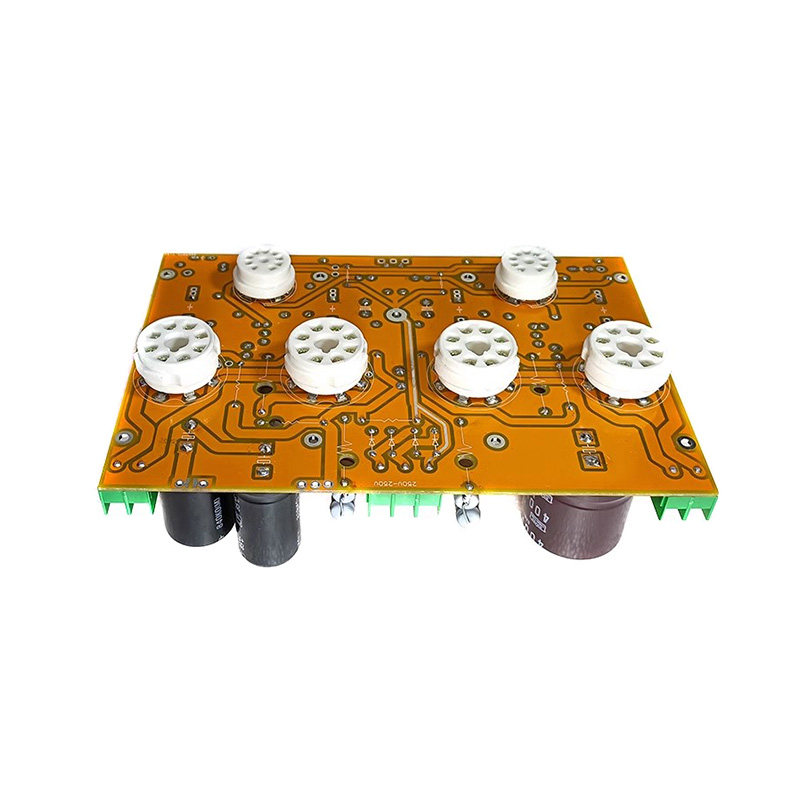

Две стороны этой платы Электронная трубка и другие компоненты могут выделить электронную трубку для установки ее за пределами шасси. Видмозации следующие:

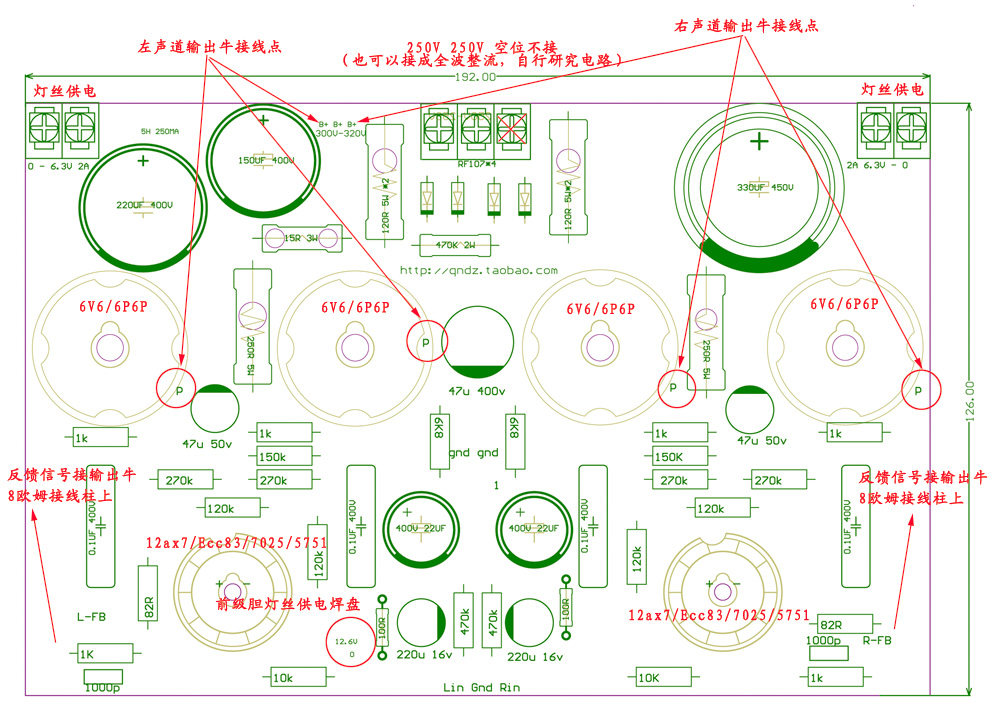

Если изображение неясно, сохраните его на компьютере и проверьте.Если вы не понимаете диаграмму подключения, сделайте снимки после подключения провода, а затем подтвердите, что вы можете позвонить.Поместите динамик или тест на фальшивую нагрузку во время тестирования, в противном случае его будет легко смелости или коров.
Ссылка сопротивления нагрузки:Https: // item

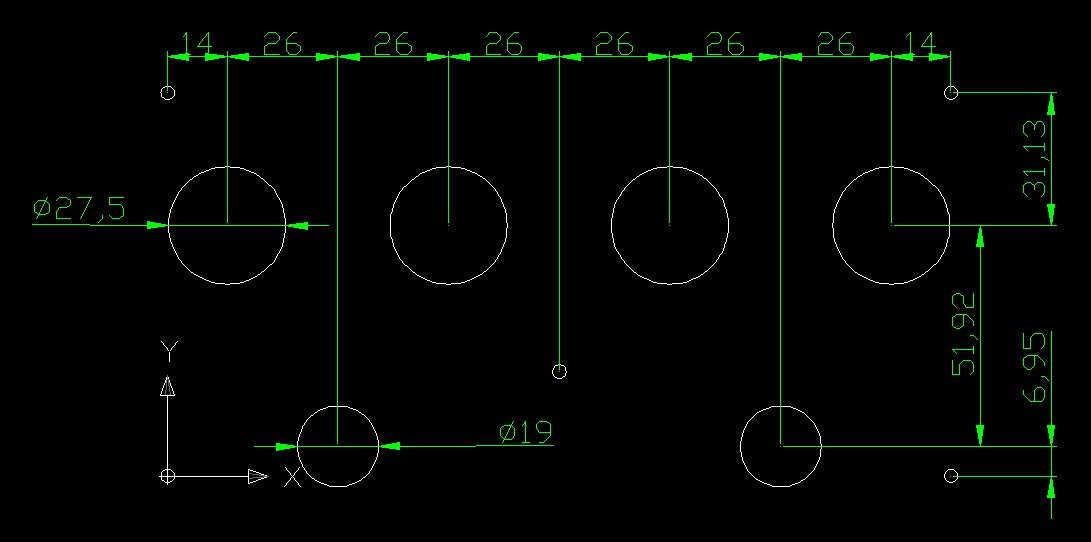

【Открыть карту размера -отверстия】
