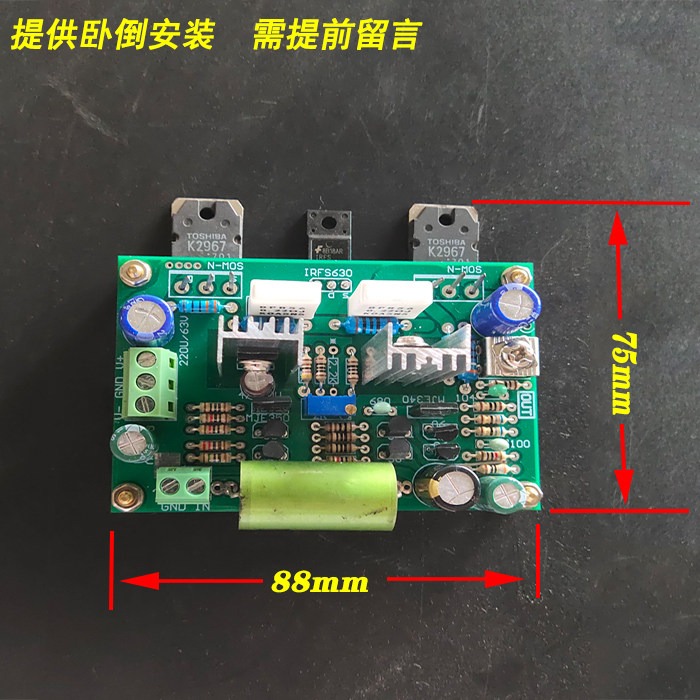

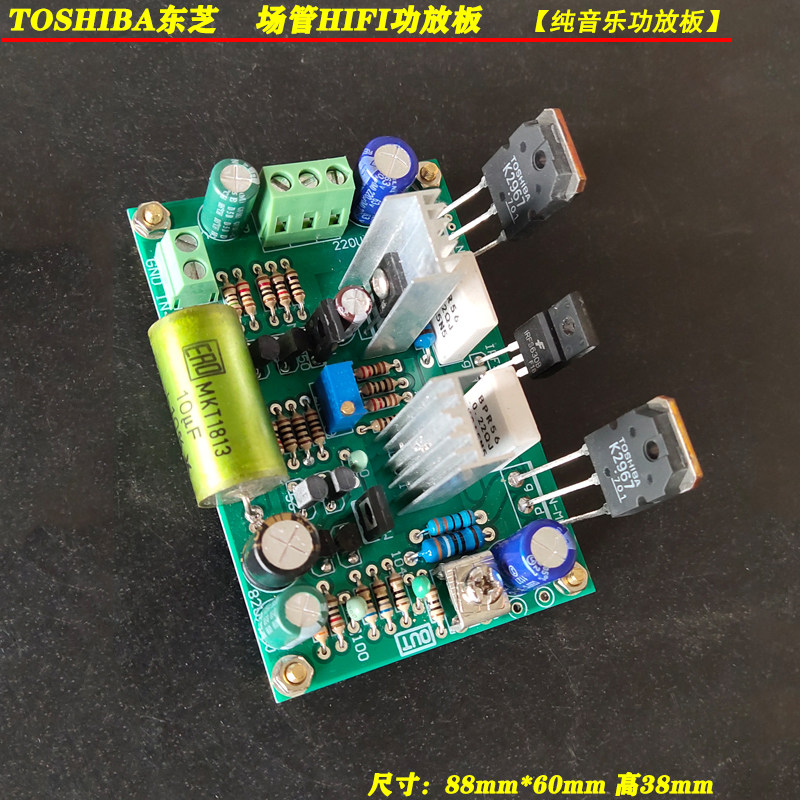

Hifi Fever Class Toshiba K2967 Плата усилителей Toshiba Высокоэффективное разделение управления полевым управлением Готовой плата Одиночный канал
Вес товара: ~0.7 кг. Указан усредненный вес, который может отличаться от фактического. Не включен в цену, оплачивается при получении.
Описание товара
Басовая трубка использует оригинальную басовую трубку Denon ---- Toshiba K2967.
Примечание:Эта плата одноканальная, двухканальная стерео, нужно взять две штуки.
Рекомендуемая приемная плата Bluetooth 5.0 без потерь:https://item.taobao.com/item.htm?id=619512565067
Эта доска имеет законченную структуру и строгий дизайн.Благодаря повторной настройке характеристики полевой лампы раскрываются в полную силу, что позволяет вам ощутить очарование лампового усилителя при очень низкой цене.По моему собственному сравнению, качество звука лучше, чем у PASS ACA и 1969 года.
Хотя мы приносим аудиофилам настоящие, высококачественные впечатления от прослушивания по выгодной цене, мы делаем это без концепции интеллектуальной собственности. Мои доски всегда копируются и имитируются без какой-либо прибыли.Намеренная замена красочных компонентов, чтобы обмануть аудиофилов и заявить о своем превосходстве.Благодаря длительной непрерывной оптимизации деталей это нельзя сравнить с простым копированием платы.Фактически, то, что лучше всего отражает суть платы усилителя мощности, — это разводка печатной платы, разводка и калибровка звука!
Мои доски продаются по смехотворно высоким ценам по всему Интернету. Фанаты, пожалуйста, обратите особое внимание.
K2967(250 В/30 А)) Совершенно новая Toshiba, произведенная в Гонконге, не разобранная и не изготовленная в Китае.
Давно зарекомендовавшая себя аудиолампа Toshiba, использованная в оригинальной машине Denon, имеет положительные характеристики температурного коэффициента, сильную тягу и отсутствие мягкости на низких частотах.(Лампы с отрицательным температурным коэффициентом будут слабыми на низких частотах)
Полевая трубка эффекта:
Имеет очень высокое входное сопротивление Устройства контроля напряжения.Его характеристики аналогичны характеристикам электронных ламп.Усилители, изготовленные на основе полевых ламп, известны своей теплотой, сладостью и мягкостью.Аудиофилы называют его усилителем с привкусом желчи.
Как можно позволить захоронить такое превосходное устройство?Я сделал несколько усилителей мощности, и моя обязанность — рекомендовать их платы усилителей мощности аудиофилам.

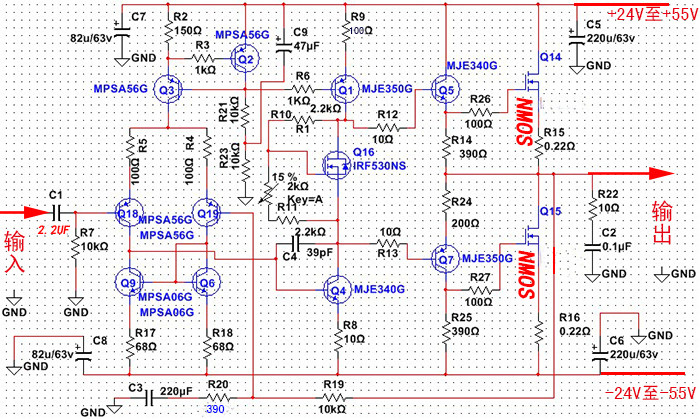

Эта плата относится к ламповому усилителю мощности Denon и имеет квазидополняющую конструкцию.(Minghe Tianlong и другие известные машины используются для использования)Маскированная комплементарностьОн сохраняет богатые гармонические компоненты четного порядка, что делает звучание довольно плавным, полным и деликатным.Во время тестирования этой версии, независимо от того, насколько сильно была увеличена громкость, шум не ощущался.Низкочастотный диапазон этой доски гибкий и мощный, а обертоны богатые, что действительно опьяняет.Это действительно то, что вы никогда не устанете слушать.

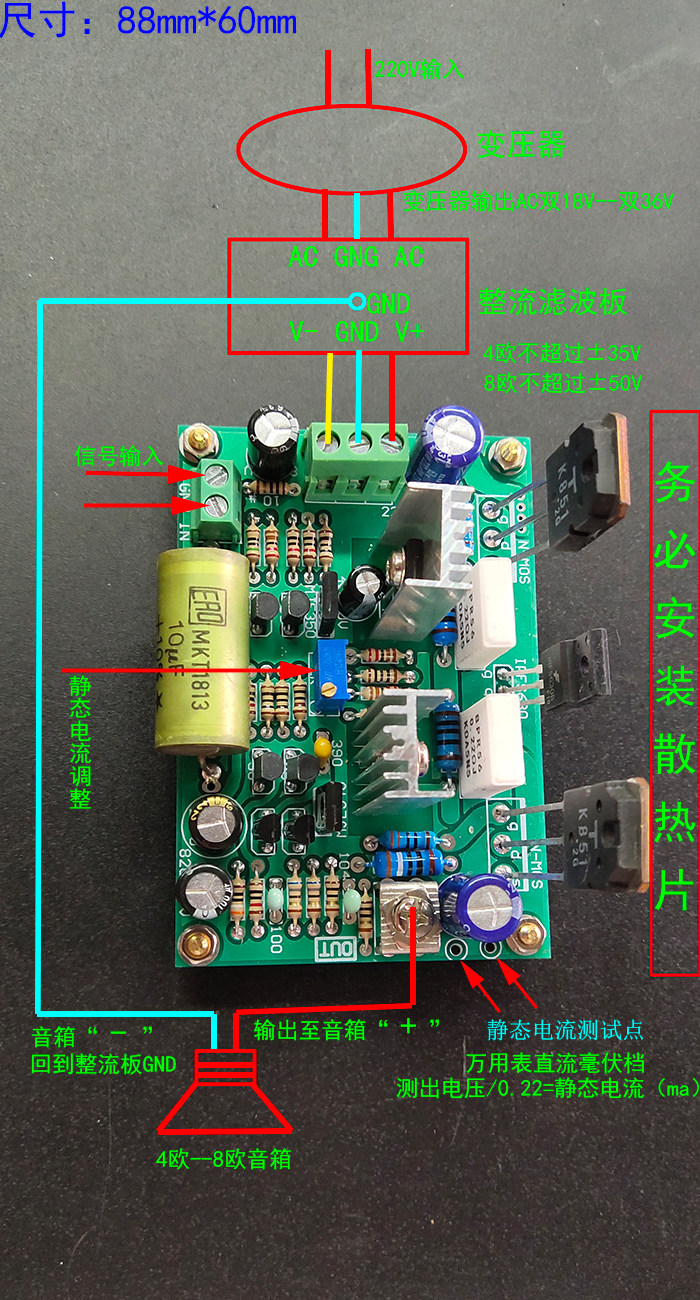

Справочная карта проводки

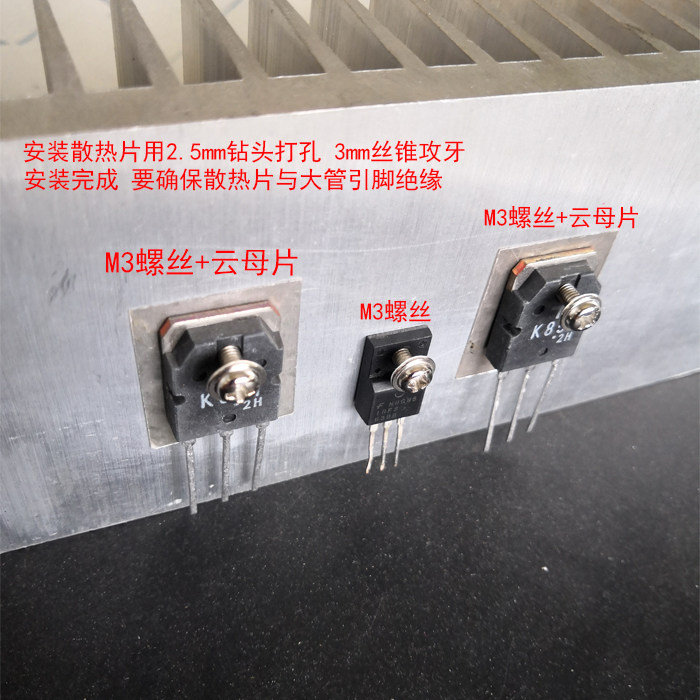

Схема установки радиатора (радиатор предоставляется вами)
обращать внимание:《Статические текущие поставки были откалиброваны."
Рабочие точки ламп усилителя на всех уровнях платы усилителя мощности спроектированы тщательно и строго. Значения дифференциального напряжения и уровня напряжения очень велики. В принципе, ток покоя последней большой лампы больше 0, просто чтобы избежать перекрестных искажений.Не увеличивайте ток покоя последней большой трубки. Для долгосрочной проверки, пожалуйста, настройте его наот 5 мА до 30 мАо.(Данные контрольной точки рекомендуют от 3,5 мВ до 6,5 мВ. Регулировка будет контрпродуктивной)Не следуйте слепо тенденциям сети и бесконечно увеличивайте ток покоя.

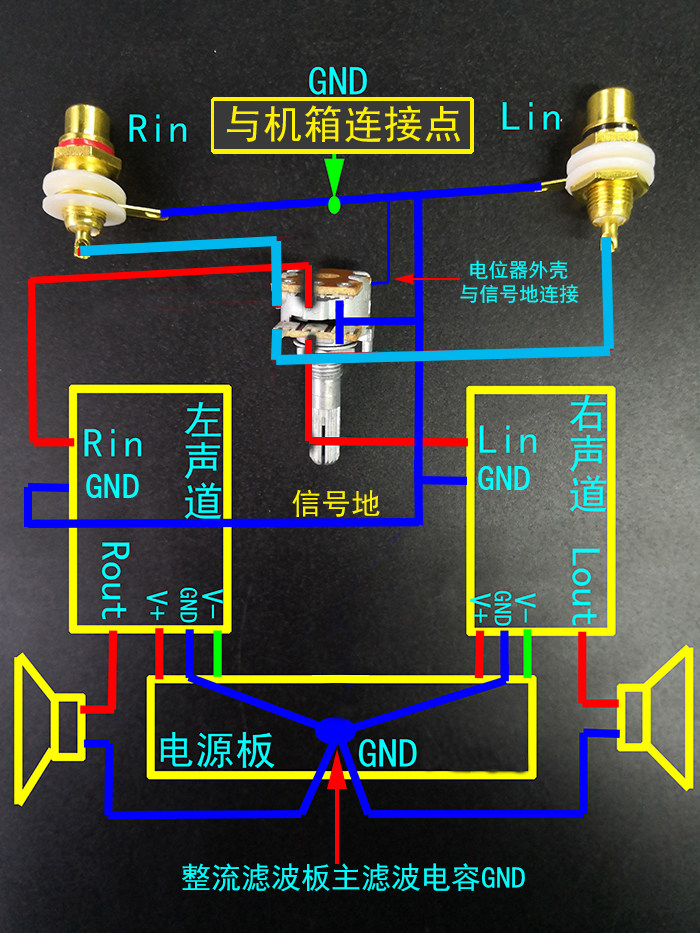

★ При двухканальном аудио обратите особое внимание на одну точку заземления и делайте сигнальные линии как можно короче.

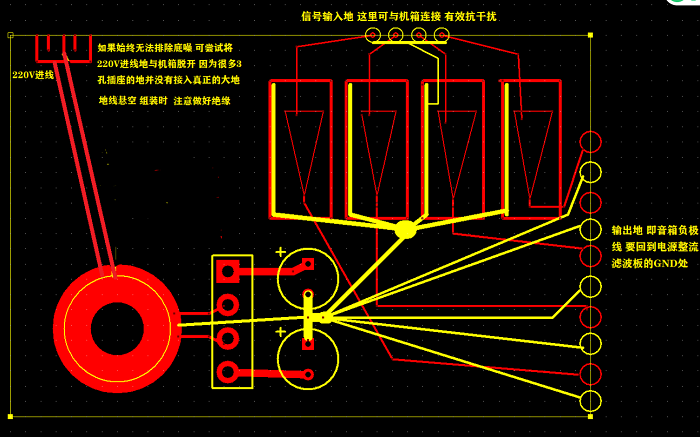

Схема многоканального заземления
Обязательно прочтите для отладки:
《1》This power amplifier board is powered by positive and negative DC (±24V--±45 В) Never connect the transformer output directly to this board The output of the transformer must be rectified and filtered before it can be connected to this board. Обязательно обратите внимание, что положительные и отрицательные соединения нельзя поменять местами.
《2》Перед включением платы для отладки необходимо установить радиатор.Большая трубка и трубка температурной компенсации должны быть установлены на одном радиаторе. Трубка температурной компенсации должна надежно измерять температуру большой трубки. И к каждому усилителю необходимо добавить изоляционный лист слюды (мы его доставим), а затем с помощью мультиметра проверить, изолированы ли радиатор и трубка усилителя мощности.
《3》When debugging, short-circuit the input terminal to ground to prevent the induction of environmental noise.
"4" Преимущества платы моноусилителя, гибкий выбор шасси,Но необходимо учитывать проблемы с контуром заземления.Опытные специалисты по записи обязаны знать, новичкам необходимо научиться (поищите в Интернете немного информации об усилителях).Единственная точка соединения всей машины с шасси — это точка соединения заземляющих проводов двух входных гнезд RCA.Заземляющий провод розетки на 220 В должен быть подключен к эквипотенциальной клемме здания и может быть подключен к шасси. Если заземление розетки 220 В плавает, помнитеНевозможно подключиться к шасси
Ссылка на двухканальную версию:https://item.taobao.com/item.htm?spm=a1z38n.10677092.0.0.40ae1debEEvRMJ&id=565404869877
Рекомендации для подготовки к категории А:https://item.taobao.com/item.htm?spm=a1z38n.10677092.0.0.11891debskifVb&id=580245321131
Сопротивление 50 В.Плата питания + встроенная плата защиты динамика:https://item.taobao.com/item.htm?spm=a1z38n.10677092.0.0.1e3c1debzATWX6&id=544789358863
Qualcomm без потерьBluetooth 5.0 (QCC3008)Связь:https://item.taobao.com/item.htm?ft=t&id=615603388522
Qualcomm без потерьBluetooth 5.0(CSR8675)Связь:https://item.taobao.com/item.htm?ft=t&id=619512565067
Электрические параметры:
Напряжение источника питания: DC±24 вольта±45 вольт(Трансформатор (двойной 18 В ~ двойной 33 В)
Из-за большого тока динамиков с сопротивлением 4 Ом радиатор должен быть достаточно большим, и не рекомендуется превышать напряжение.±35V
Усилитель сигнала: новый Pure Import On (Ansonami) MPSA56 MPSA06
Труба усилителя напряжения/пропаганда: на (ANSON) MJE340/MJE350
Последняя басовая трубка: импортирована исключительно из японской Toshiba. K2967(250В 30A)
Входная муфта: Западногерманский ERO 1813 10 мкФ/100 В.
Отключение электропитания: Nippon Chemical Industry
Скорость нарастания: 33 В/мкс (время линейного изменения осциллографа при считывании критической деформации прямоугольной волны)
Искажение: 1KHZ 0.007% 10KHZ 0.026%
Частота: 20HZ~22KHZ -1DB
Выходное сопротивление: 4 евро ~ 8 евро (не менее 4 евро)
Выходная мощность: 125 Вт
Инструкции по возврату и послепродажному обслуживанию
Уважаемые энтузиасты! Поскольку этот продукт является чрезвычайно профессиональным, мы требуем, чтобы все энтузиасты обладали профессиональными навыками, связанными с электроникой, и просим вас относиться к нему со строгим отношением.
◆ Неправильно установлен радиатор,Без добавления хлопьев слюды Работа блока питания приведет к сгоранию трубки усилителя мощности.
◆Если полярность источника питания будет изменена или напряжение платы превысит напряжение, плата усилителя мощности сгорит.
◆Слепое увеличение тока покоя путем модификации компонентов без разрешения может привести к сгоранию платы усилителя мощности.
◆Если нагрузка меньше 4 Ом, большая вероятность перегореть большой трубки.
◆Товары, поставляемые нашим магазином, прошли строгие испытания и всегда продаются через Интернет. Если плата усилителя мощности повреждена из-за ошибки, в соответствии с принципом добросовестности наш магазин взимает плату за лампу высокой мощности только по рыночным ценам. Остальные компоненты и временные затраты бесплатны.
◆Компоненты, которые были модифицированы без разрешения, а также сгоревшая плата усилителя не подлежат возврату.Пожалуйста, поймите! спасибо
