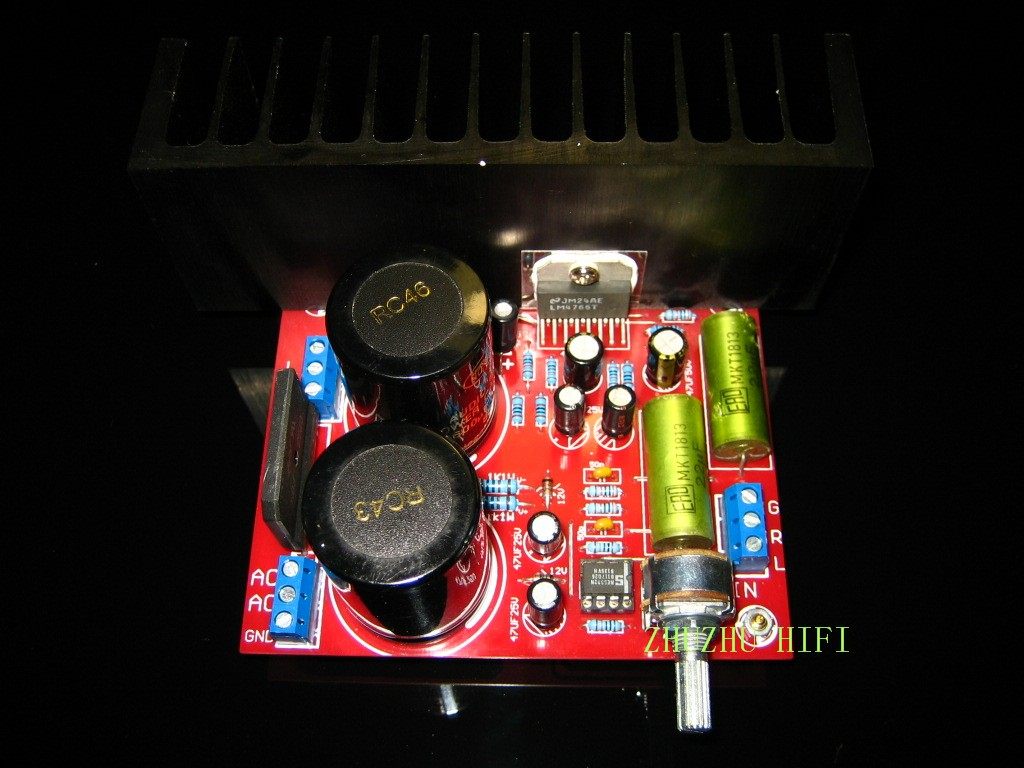

(Crown Integrity) National Semiconductor LM1876TF двухканальная плата усилителя чистой мощности 1876 плата усилителя мощности
Вес товара: ~0.7 кг. Указан усредненный вес, который может отличаться от фактического. Не включен в цену, оплачивается при получении.
Описание товара
В настоящее время предоставляется только чип LM1876TF.
Перед покупкой я призываю всех прочитать все введение, над которым я так усердно работал. Спасибо!
LM4766 — это двухканальный интегральный усилитель высокой мощности, выпущенный компанией NS Company в США. Каждый канал работает по 8&Омега; может выдавать среднюю мощность 40 Вт на нагрузку, а искажения составляют менее 0,1%. В серию продуктов National Semiconductor LM4766 входит&Ldquo; Увертюра&рдкво; серия, которая представляет собой самый высококлассный однокристальный двухканальный интегрированный блок усилителя мощности звука.
Показатели LM4766 очень привлекательны. Искажения и отношение сигнал/шум хорошей мощной интегральной схемы очень хорошие. LM4766 может обеспечить уровень искажений и шума всего 0,06% в слышимом диапазоне частот и выходную мощность 30 Вт. Возможности компании National Semiconductor в разработке интегрированных блоков питания очевидны.У нас есть основания полагать, что в сочетании с превосходной схемотехникой эффект, которого может достичь LM4766, может быть достигнут не только за счет использования“Достичь HI-FI”Вы можете прокомментировать.Конечно, это не значит, что каждый, кто использует силовой интегральный блок LM4766, обязательно сможет добиться эффекта HI-FI!Проектирование усилителя мощности является систематическим проектом. Если вы подключите его бессистемно, вы, естественно, не получите хорошей производительности.
Встроенный блок также имеет полные меры защиты внутри: повышенное напряжение, пониженное напряжение, перегрузка, перегрев (выход автоматически отключается при 165 ℃ и автоматически возобновляет работу при 155 ℃) и патент компании.—&- Защита от пиков SPIKE в безопасной рабочей зоне (такие функции, как обеспечение работы конечного каскада интегрированного усилителя в безопасной рабочей зоне характеристической кривой).Можно сказать, что усилители мощности, успешно спроектированные с использованием LM4766, обычно могут обеспечить значительные показатели безопасности.Кроме того, два канала внутри LM4766 имеют независимые схемы отключения звука и выводятся через два контакта.Его функция — отключить вход LM4766, чтобы внутренний усилитель мощности не выдавал никакого сигнала. После того, как эти два контакта соединены определенным образом, влияние в процессе загрузки можно устранить.Из ТЕХНИЧЕСКОГО ЛИЦА мы видим, что когда напряжение питания LM4766 достигает +-30 В и имеется достаточное возбуждение сигнала, LM4766 будет выдавать мощность 40 Вт для управления динамиком. Такая мощность уже способна довести качество звука большинства мультимедийных динамиков до удовлетворительного уровня. Более того, когда люди обычно слушают музыку, достаточно мощности всего 1 или 2 Вт.Согласно прошлому опыту, хотя мощность LM4766 не очень велика, его тяга сильная, а тон густой, богатый, изящный, мягкий и прочный.Используя его для управления динамиками малого и среднего размера, можно эффективно избежать тонкого, хрупкого и других недостатков тона динамиков малого и среднего размера, и вы даже можете наслаждаться звуком, похожим на звук лампового аппарата.

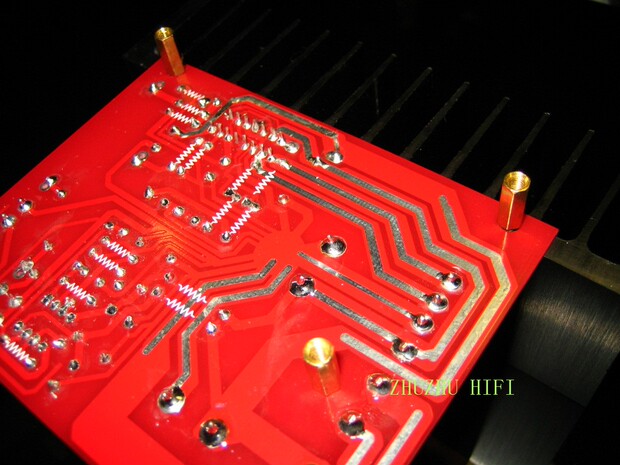

Выше приведена вся информация с официального сайта для справки.Фактически, многие старые клиенты Zhuzhu HIFI должны знать, что эта плата не будет закончена после 2010 года.Причина в том, что открыть радиатор немного сложнее, чем у других моделей, поскольку радиатор установлен непосредственно на печатной плате платы усилителя мощности и напрямую соединен с медными опорами. Это делает установку машины удобной для покупателей. Просто откройте 4 отверстия для установки медных стоек на плате усилителя. Кроме того, необходимо установить 7 перемычек (однопанельная конструкция неизбежна), что отнимет у владельца магазина мое рабочее время и силы.Но кто сейчас делает жесткую конкуренцию в бизнесе, так что давайте снова начнем продавать.

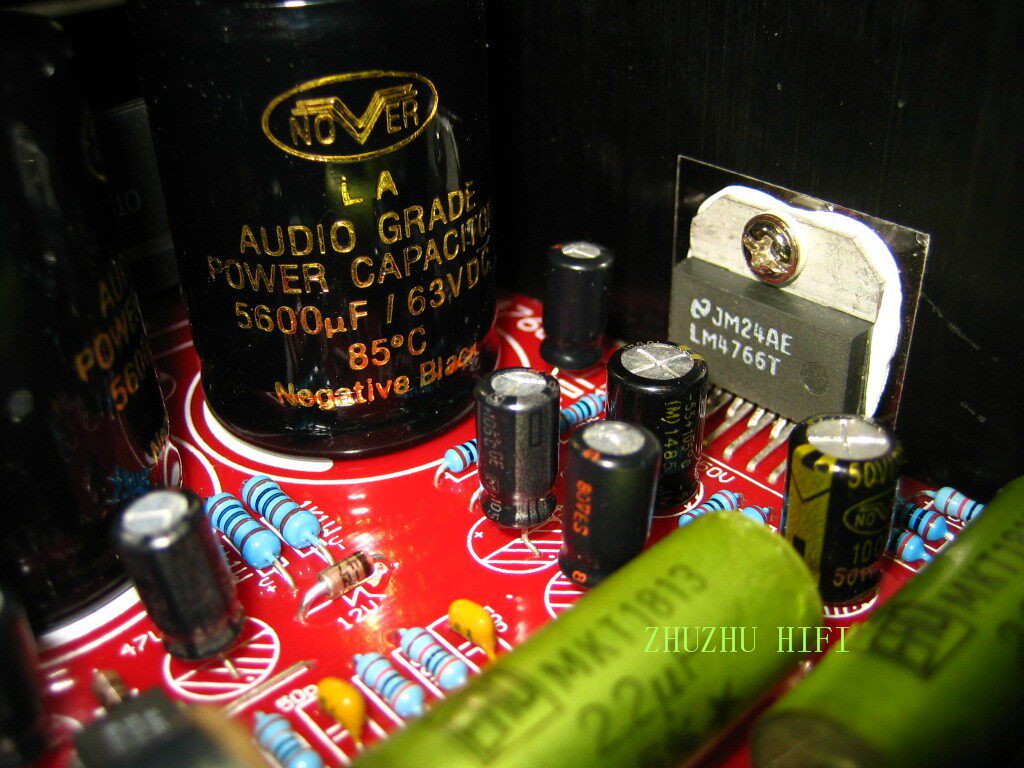

Эта плата совместима с LM1876, так что если вам нравится звук 1876, вы можете это сделать. Цена та же.Разница во внешнем виде между ними заключается в том, что суффикс 4766 — это золотая печать T. При подключении к радиатору без изоляции необходимо добавить изоляционный лист.Суффикс 1876 года здесь — пластиковая печать ТФ. Его можно подключить напрямую к радиатору без добавления изоляционного листа. Что касается мощности, то у 1876 должно быть 25 Вт*2, а у 4766 — 40 Вт*2. (Оба используют оригинальные новые чипы, и нет абсолютно никакой необходимости покупать новые или отремонтированные. Вы можете быть уверены.)
Личный опыт прослушивания: мощность 1876 меньше, чем у 4766, а направление звука относительно чистое и ясное. Он больше подойдет тем, кто любит слушать чистую музыку или смотреть фильмы. Звук 4766 теплее, имеет оттенок лампового усилителя и более модифицирован, чем 1876. Он хорошо звучит для человеческого голоса. Какой из них вы выберете, зависит от вашего личного вкуса.
Предполагается, что никто не будет говорить о недостатках его собственной продукции, но владелец магазина Жужу — добросовестный JS, поэтому он должен это сказать. Эта плата не является первоклассной платой усилителя мощности. Ведь цена на моем уровне.Вероятно, речь идет об уровне платы в мультимедийной колонке 2.0, которая стоит около 1000 юаней. На самом деле я вполне доволен звуком платы, но некоторый фоновый шум все же присутствует.Если вы не замените очень хороший потенциометр и не обладаете хорошими навыками установки, а также сложным испытанием заземляющего экрана, это действительно существует во многих платах усилителей мощности. Это зависит только от вашего личного понимания.

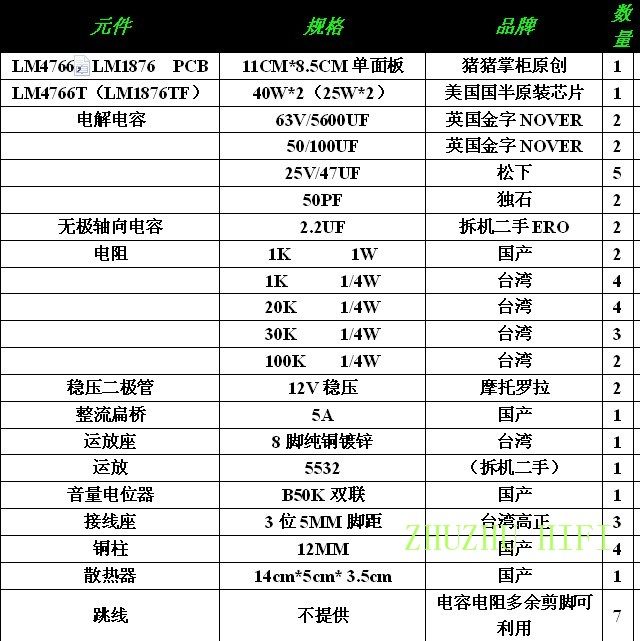

Исходная таблица:
Из материалов видно, что, за исключением двух черных кожаных и фильтрующих конденсаторов с золотыми буквами, которые продаются за 11 юаней, остальные оригинальные детали относительно обычные, но звук действительно замечательный в этом ценовом диапазоне.Звезда заземлена в одной точке, а предусилитель обеспечивает усиление в 3,3 раза. Раздвинуть книжную полку мощностью 50 Вт совсем несложно.Лично я рекомендую использовать двойной трансформатор на 22 В мощностью около 150 Вт. Она не должна быть меньше 100 Вт. Если мощность превышает 200 Вт, это немного расточительно. Что вы думаете?На данный момент у меня нет подходящего трансформатора. Если вы не скупитесь на деньги, то можете купить в моем магазине двойной 24В мощностью 200 Вт. Я определенно буду рад заработать больше денег.
Кроме того, вы также можете использовать чип 1876, который совместим, но мощность на 15 Вт меньше, но у каждого есть свои преимущества. Подробную информацию см. в зеленом описании в первой половине введения.
цена:
Готовое изделие стоит 123 юаня, а запчасти 103 юаня (в радиаторе нет отверстий).(Ничего, труд сейчас дороже всего). Если вам нужны запасные части, сделайте фото и позвольте мне изменить цену перед оплатой.
Особые предметы внимания:

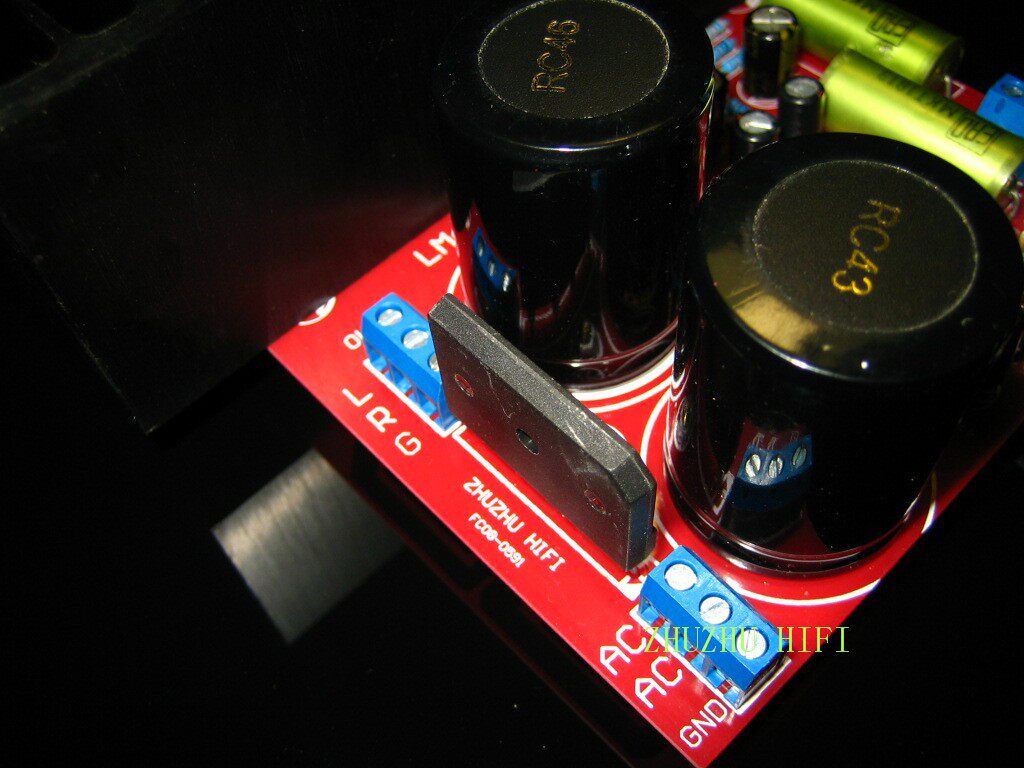

1: Заземляющие провода двух сигнальных портов платы отличаются от проводов обычных плат. Они не посередине, а по бокам. То же самое справедливо и для входной мощности. Пожалуйста, будьте осторожны.
2: Если вы покупаете запасные части, при сварке необходимо обратить внимание на 2 пункта. Смотрите картинку ниже:
