Misimi S 糚 Ass a stec ruging table table antique Chess 100 Вт
Вес товара: ~0.7 кг. Указан усредненный вес, который может отличаться от фактического. Не включен в цену, оплачивается при получении.
Описание товара
Описание продукта:

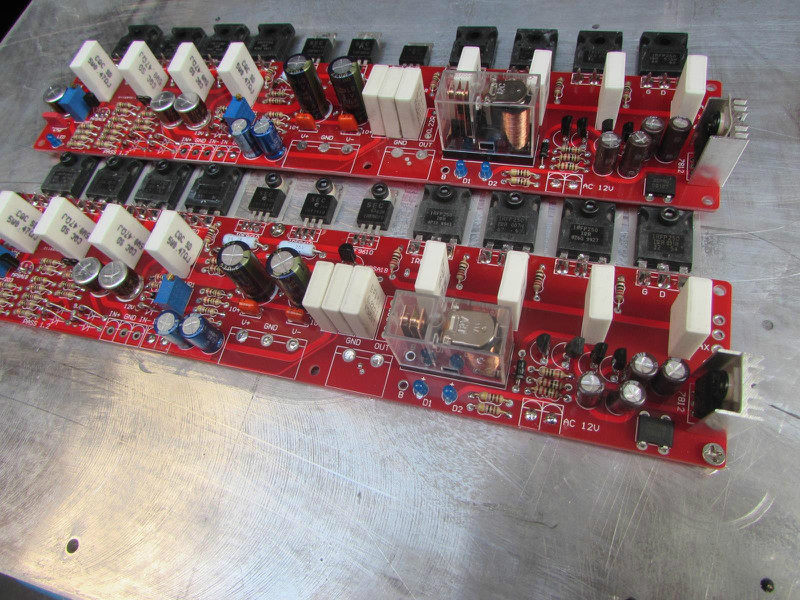

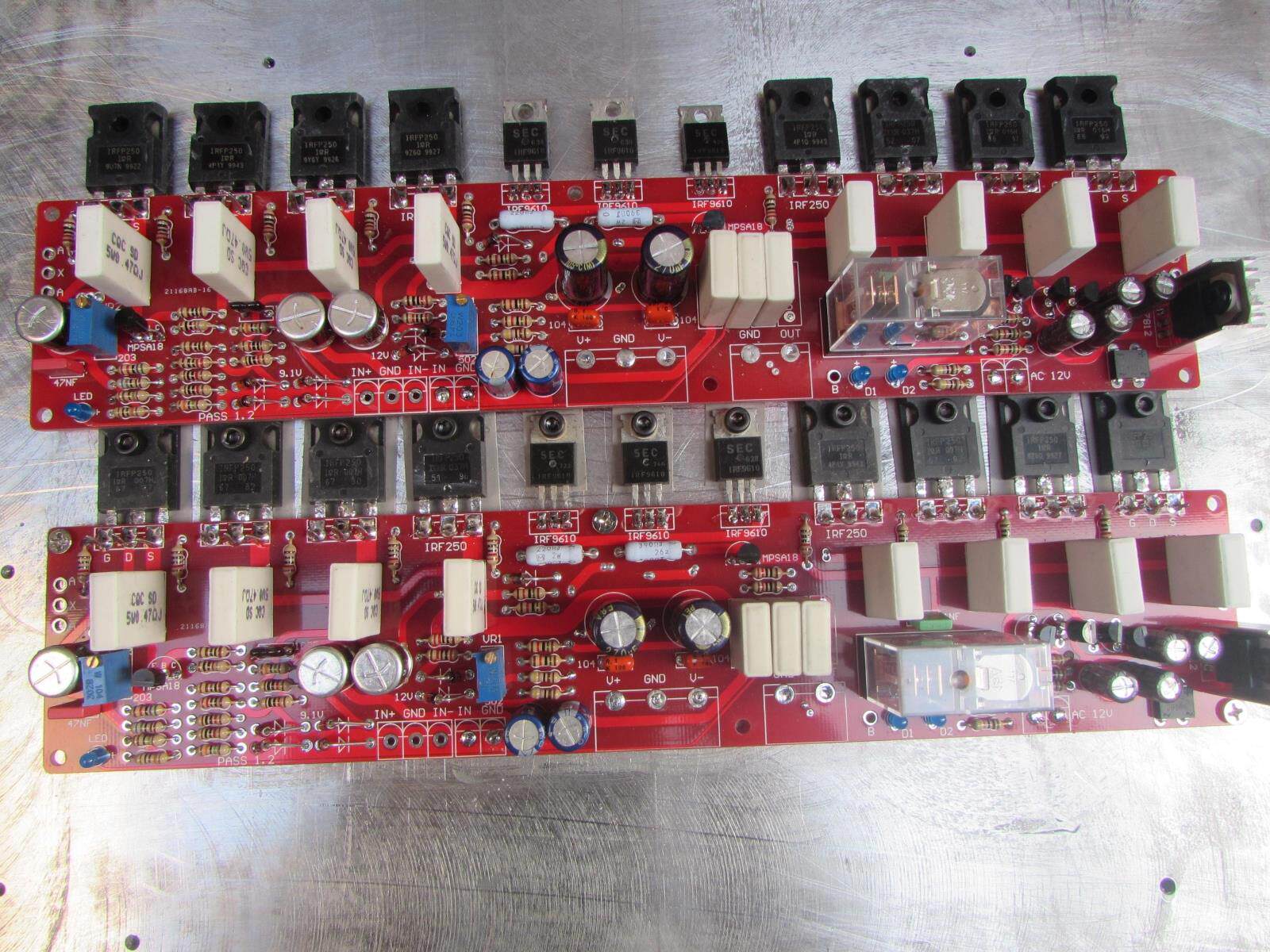

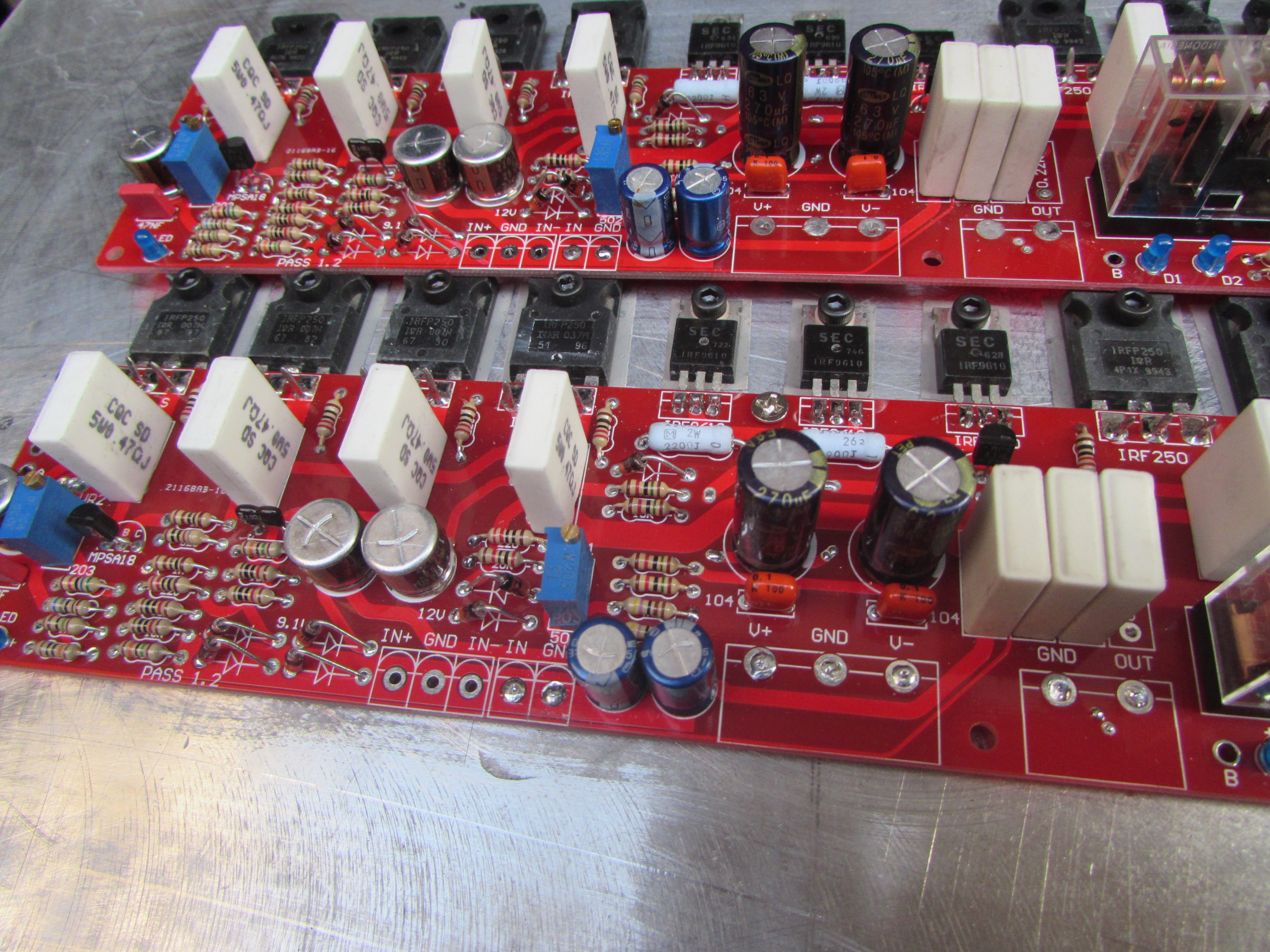

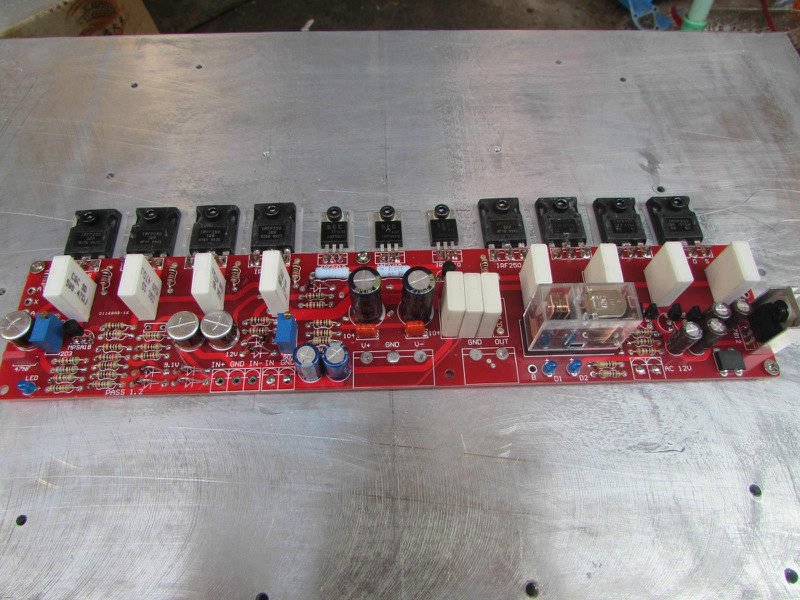

После сварки и испытаний определяется цена пары. Все небольшие резисторы - 718, все конденсаторы импортные, реле защиты динамиков - Omron, все - аксессуары для лихорадки, силовые лампы спарены, регулируемое напряжение средней точки тока, несимметричный RCA и балансный вход, размер платы 250 * 50, другие см. На изображениях.
Введение в работу:
Плату усилителя мощности необходимо припаять и протестировать. Вы должны быть способны. Опытные друзья, прошедшие класс А. Не будьте новичком. Рекомендуется, чтобы источник питания платы усилителя мощности был постоянным напряжением от 50 до 60 В постоянного тока. Выходная мощность составляет около 8 Ом и 100 Вт. Чем больше радиатор, тем лучше. Плата имеет интерфейс расширения, который можно использовать для подключения нажимной трубки. Для домашнего использования нет необходимости расширять тубус. 100 Вт достаточно. Трансформатор должен иметь мощность выше 500 Вт. Чем больше конденсаторов фильтра, тем лучше. Рекомендуется составлять около 12WUF. Входное напряжение защиты динамика составляет около 12 В.
Введение:
Установка и отладка: После установки радиатора силовой трубки необходимо обладать навыками подачи на него питания.Можно подключить лампочку последовательно к вилке трансформатора. После включения лампочки она будет медленно тускнеть, что означает, что плата усилителя мощности в порядке. Если лампочка постоянно горит, значит, возникла проблема. Как правило, проводка неправильная или силовая трубка плохо изолирована. Силовая трубка соединена с радиатором. ЕслиПри включении лампочка загорается и медленно тускнеет.Затем вы можете включить питание в обычном режиме. Если нет, включите питание напрямую. Если возникнут проблемы, просто запустите фейерверк.Когда питание включено, сначала отрегулируйте нейтральную точку. Поместите красную ручку мультиметра 203 на выходную и контрольную точку B. Поместите черную ручку на GND.Просто установите его почти на 0., а затем медленно отрегулируйте ток покоя в двух точках АА на плате 104. Полученное напряжение делится на 0,47, чтобы получить ток покоя. Не буду вдаваться в подробности, эти ветераны знают, как это делать.
Аксессуары;
Сварите и протестируйте две платы усилителя мощности, а также обеспечьте медные штыри, винты и изоляционные листы для фиксации платы усилителя мощности.
