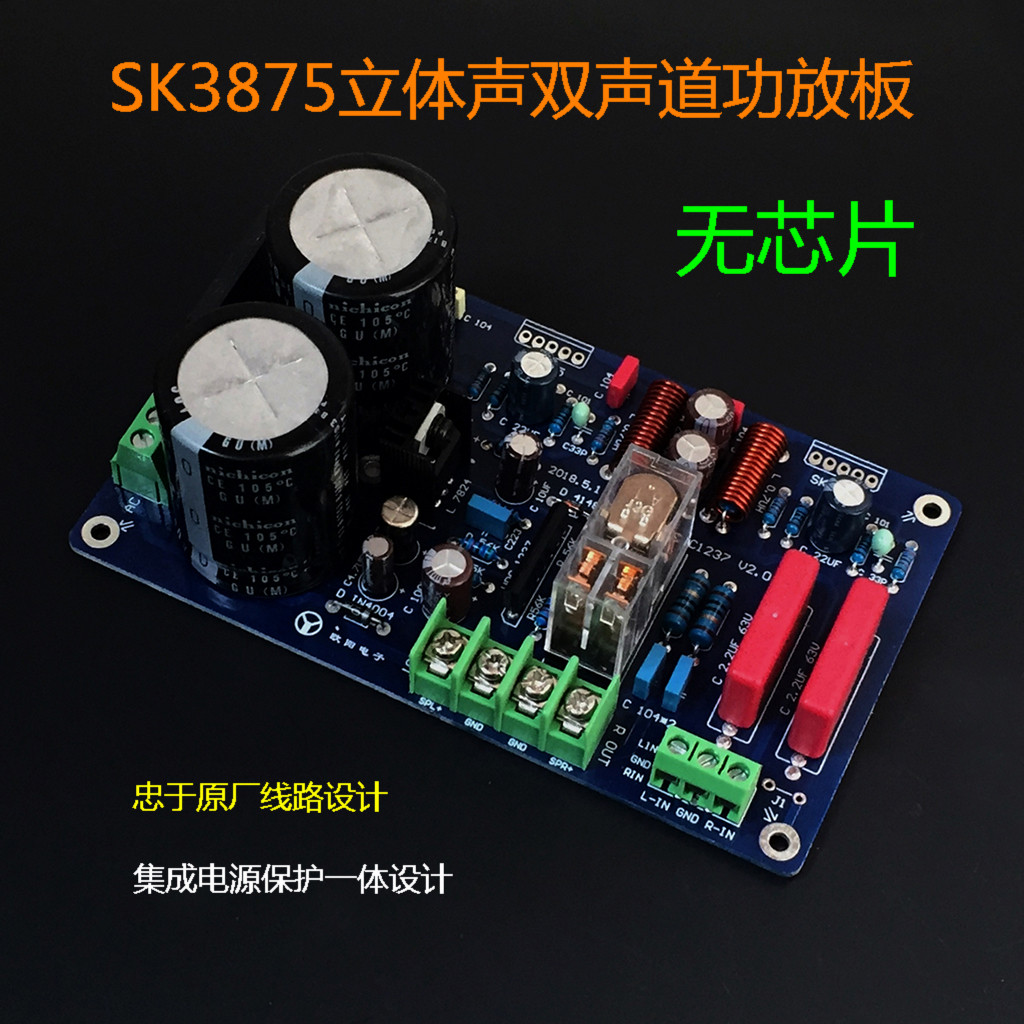

Стерео -обоснованная пластина SK3875 SK3875 с защитой от рога (готовый продукт) Нет чипа
Вес товара: ~0.7 кг. Указан усредненный вес, который может отличаться от фактического. Не включен в цену, оплачивается при получении.
Описание товара
SK3875 представляет собой односторонний высокий аудио-аудио, адаптированный Sony, компания Sony в Японии, используя 5-контактную упаковку до 220.“TF”Суффикс - это значение полностью изолированной упаковки.По сравнению с LM1875T его мощность больше. При номинальном рабочем напряжении он может достигать максимальной непрерывной и неприятной мощности 50 Вт, а также имеет относительно полное перенапряжение над функцией тепловой защиты.
Ввиду недобросовестной купенической копии старой версии теперь запускается последняя версия 2.0. Пожалуйста, узнайте Electronics Ouyang в качестве официальной версии.
Поговорим о преимуществах этой доски:
1. Легкая установка, конструкция чипа SK3875 находится на одной стороне, спереди нет, а фиксированный чип очень удобен.
2. Добавьте конденсаторы 100p в входной терминал, конденсаторы обратной связи параллельны 33P конденсаторам. Многие платы сохраняют проблемы, и должны быть добавлены стандартные схемы.
3. Строго соблюдать принцип заземления, а расположение полосы движения отделяется от большого тока и небольшого тока, что делает низкий шум этой платы почти неудовлетворительным.
4. Питание реле питается от блоков напряжения, и добавляется радиатор, который является стабильным и надежным.Общая плата усилителя питается путем реле -реле, ограничивающего ток, на которое легко влияет напряжение ввода -эн. плотно, и сопротивление контакта большое.

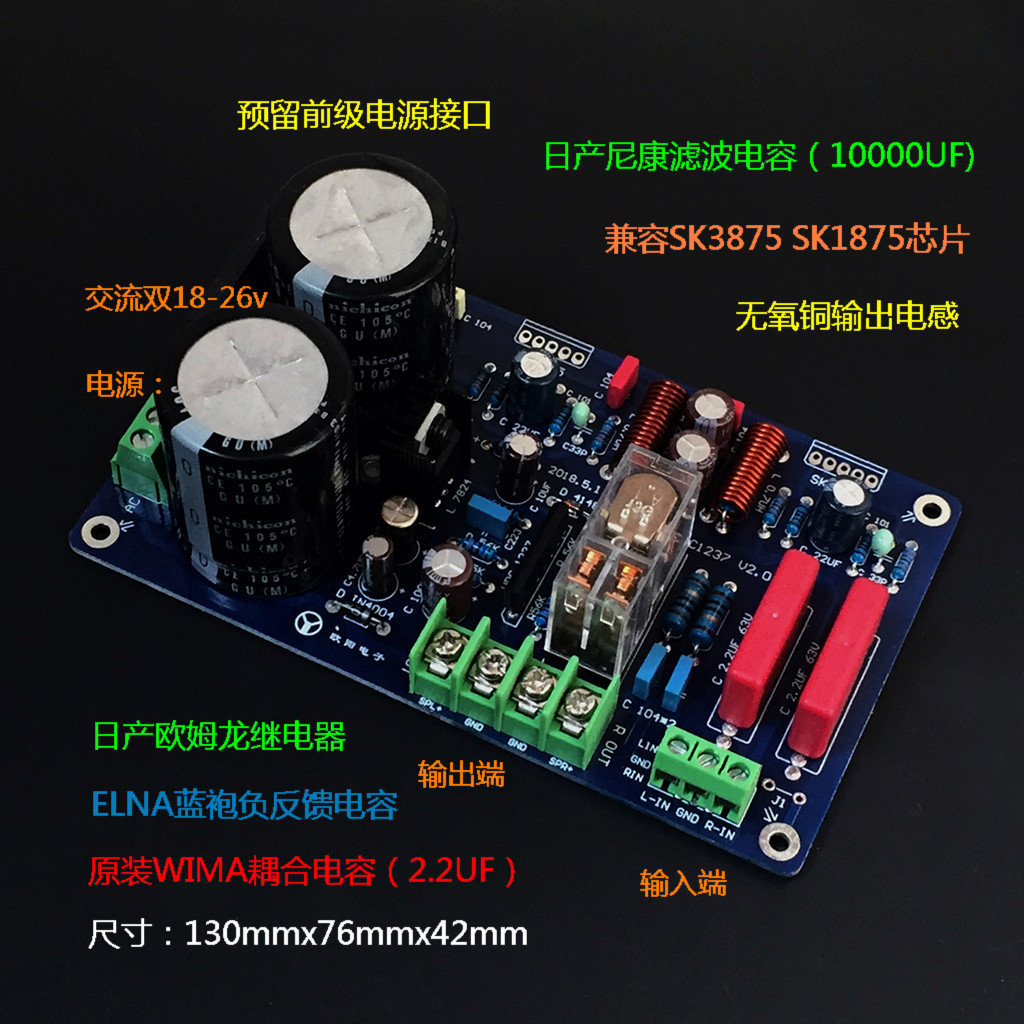

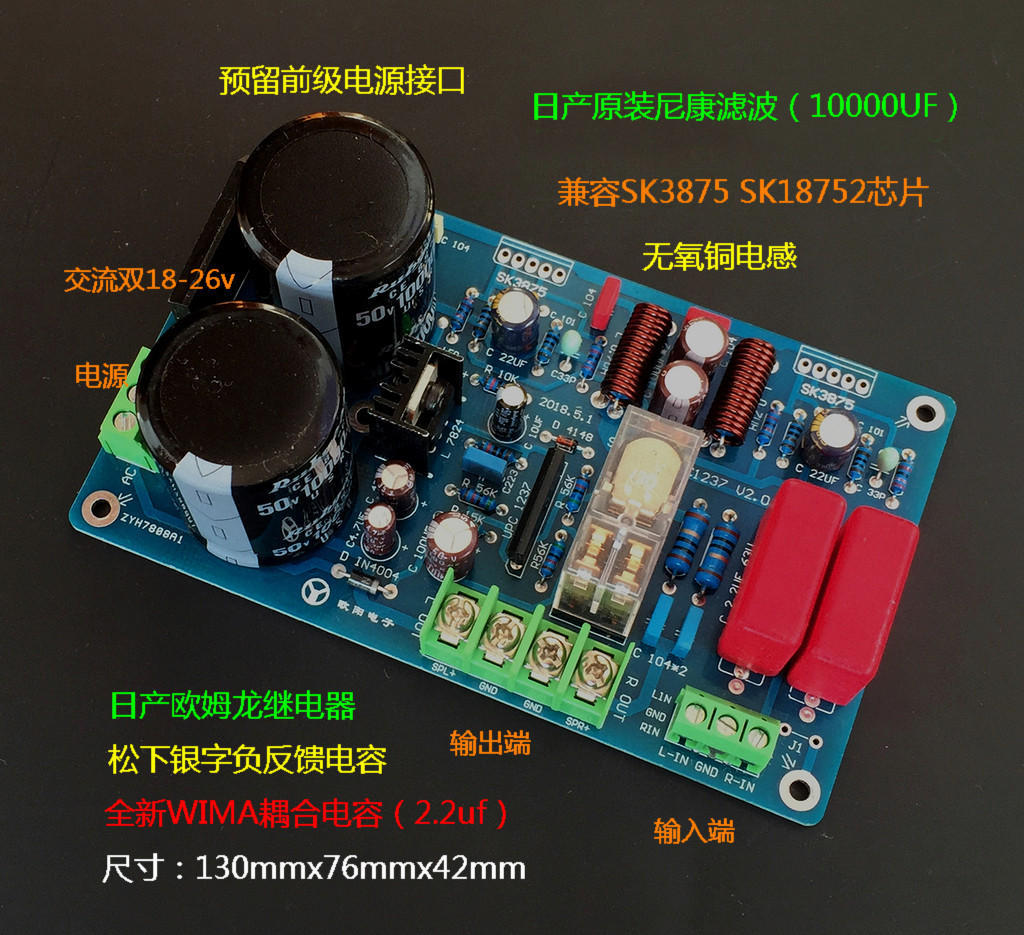

Изображение продукта
С точки зрения материалов:
1. Печата платы платы изготовлена из 1,6 мм стеклянных волоконно -волоконно -пластин.
2. Фильтрующие конденсаторы в настоящее время являются оригинальным Nikon of Japan (изображение Ruby), размер: 30*40 мм, емкость: 10000 uf50v, и, наконец, обнаружил этот относительно низкий качественный конденсатор, и фактическая установка также прекрасна.
3. Чип SK3875, этот рынок действительно не в наличии. Если у вас есть сокровища в ваших руках, вы можете попробовать его, вы также можете использовать чип SK18752. В настоящее время напряжение может использовать только двойной 18V.
4,Связанная емкость составляет 2,2 млн.Оригинал Wima MSKВуджи емкость.
5. Реле реле является оригинальным Omron, произведенным в Японии.
6. Маленькая электролитика на плате является подлиннойЯпонское химическое веществоЭтот вид емкости не высока, и очень мало подделок, что не лучше, чем домашняя маленькая черная кожа.
7. СопротивлениеТайвань Кунмао5 -й кольцевой медные ноги и сопротивление Beruer используют 1 Вт, строго в соответствии с требованиями производителя.
8. КББ конденсаторы всеВима и СименсВ этом случае этот вид емкости очень красивый, и он заметен на доске.
9. Негативным конденсатором обратной связи является Elna 22UF25V, сделанная из Малайзии.
10. На этот раз проводная терминал составляет 128 -бит, а проводка более надежна.
11. Выходная сторона использует схему RL, звук более невиновен.
Установка используйте внимание:
1, Пластина Ben Gong с цепью фильтра выпрямителя, вы можете напрямую подключиться к выходному концу трансформатора.18-28vПоскольку источник питания UPC1237 предоставлен L7824, он предоставляется L7824, поэтому эта доска этого совета директоровМинимальное напряжение - AC Double 18VОн не достигает минимального рабочего напряжения L7824, когда оно ниже двойного 18 В, а реле не будет отсосано.
2. Чем меньше сопротивление динамика, тем больше выходного тока, и чем больше тепло. Рекомендуется быть 4ΩВ то время напряжение рекомендуется использовать Double 21V, а динамик - 8ΩНе превышайте двойное 28 В при напряжении, но обратите внимание на то, является ли локальное напряжение сетки сетки устойчиво, рекомендуется не использовать его.

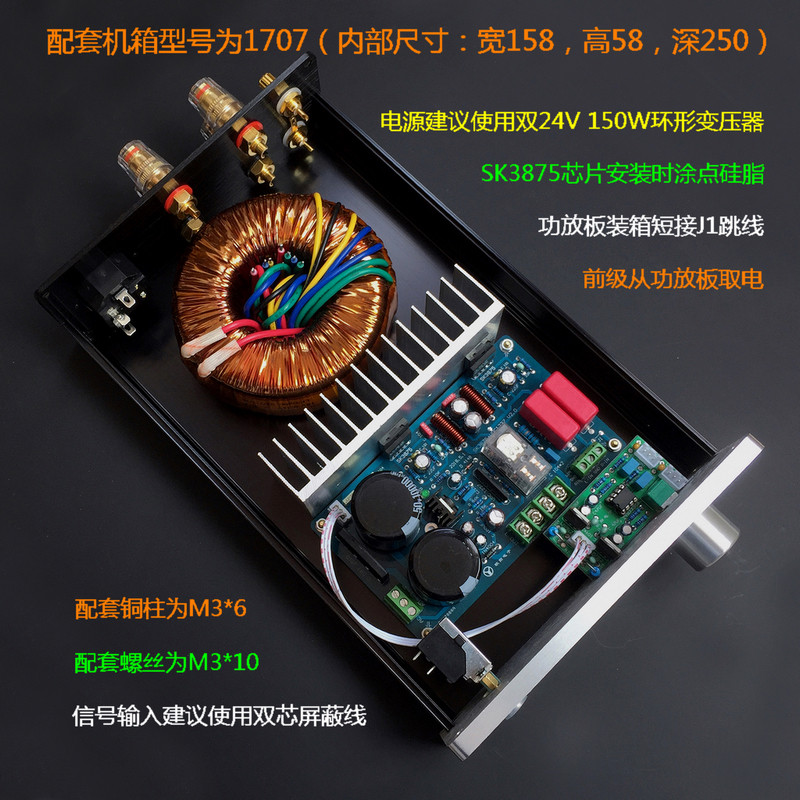

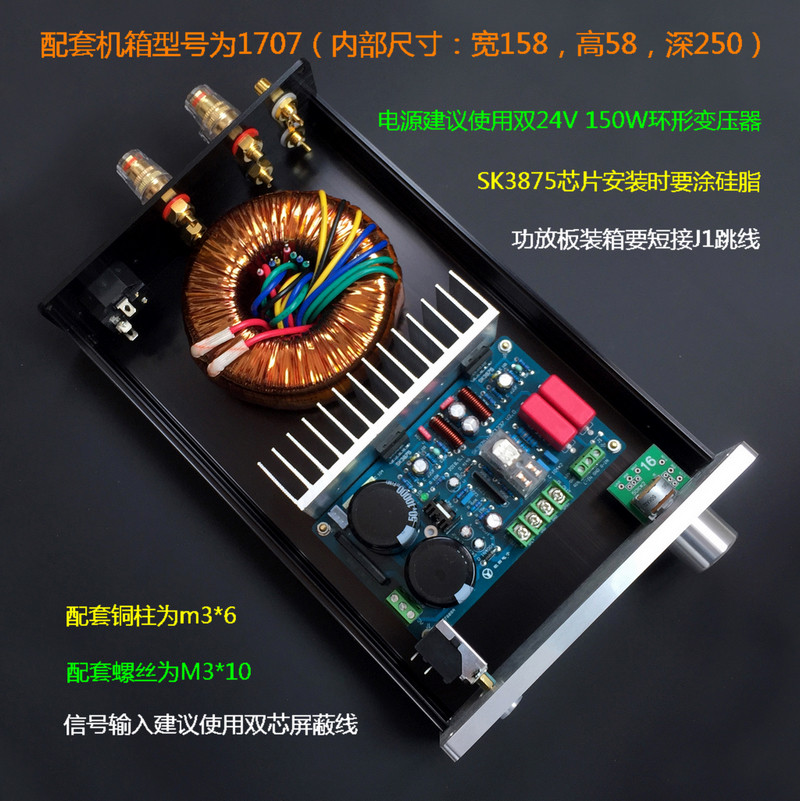

3. Заготовленная плата проверяется с помощью теста Power. После того, как рука трансформатор может работать напрямую. (Обратите внимание на радиатор, не добавляйте таблетки изоляции в середине радиатора и чипа, просто примените Некоторая кремниевая смазка напрямую!
4. Во время теста мощности клемма ввода сигнала на плате должна быть подключена к нагрузке и не может быть приостановлен. В противном случае будет индукционный шум. Используйте линию прыжков J1 на плате с короткой связью.
Периферийное приложение: (необходимо купить отдельно)
1. Поддержка потенциометра:http://item.taobao.com/item.htmspm=686.1000925.1000774.36.nfsx2h&id=8949081767
2. Поддерживающий радиатор:http://item.taobao.com/item.htm?id=38633014748
3. Используйте теплопроводность с алюминиевым шасси:http://item.taobao.com/item.htm?id=38781269701
4. Поддержка передней сцены:https://item.taobao.com/item.htm?spm=a1z38n.10677092.0.0.0.1e3c1debvokir3&id=568598581899
