Dxamp Power Asplifier Kit набор двухканал

Цена: 1 585руб.    (¥75)
Артикул: 531480087999

Вес товара: ~0.7 кг. Указан усредненный вес, который может отличаться от фактического. Не включен в цену, оплачивается при получении.

Этот товар на Таобао Описание товара
Продавец:功放板批发
Рейтинг:
Всего отзывов:0
Положительных:0
Добавить в корзину
Другие товары этого продавца
¥1503 170руб.
¥601 268руб.
¥701 480руб.
¥601 268руб.
  • Информация о товаре
  • Фотографии



дляDXAMP, ЗначениеDIYAudioВверх“destroyer X"ЗапущенAmplifierСущность

Эта машина основана на традиционной цепи самих-Классическая линия, которая известна хорошими звуками, есть три характеристики:1, Очень хороший;2, Устройство легко найти, легко сделать;3Это стоит мало.В то же время у вас есть эти три характеристики.

Питание использует положительный36VПитания, вся машина находится в8ohmПод динамиком это может быть достигнуто50Wвласть,4ohmПод спикером100Wвласть.

власть50W 8R  DC + - 33V

       100W 4R  DC + - 33V

Физическая картинаДля справки:

Используйте оригинальную импортируемую ToshibaВысокая трубка2SA1943 2SC5200Одна пара на канал

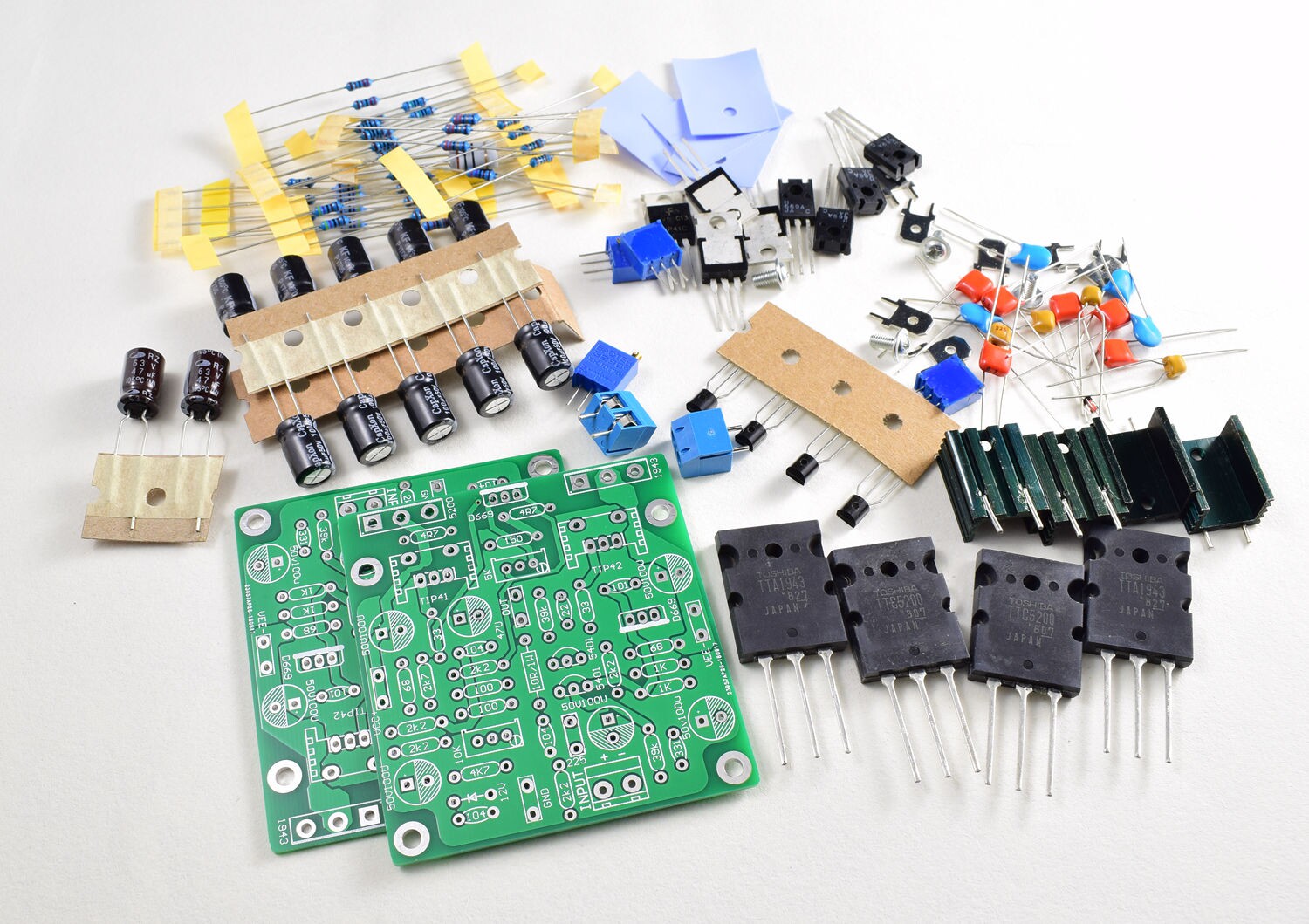

Комплект - свободная частьДвойной канал2БлокироватьЦена75Юань.

PCBСуществуют подробные параметры компонентов для облегчения установки.Его можно хранить как общая картина для легкого просмотра.

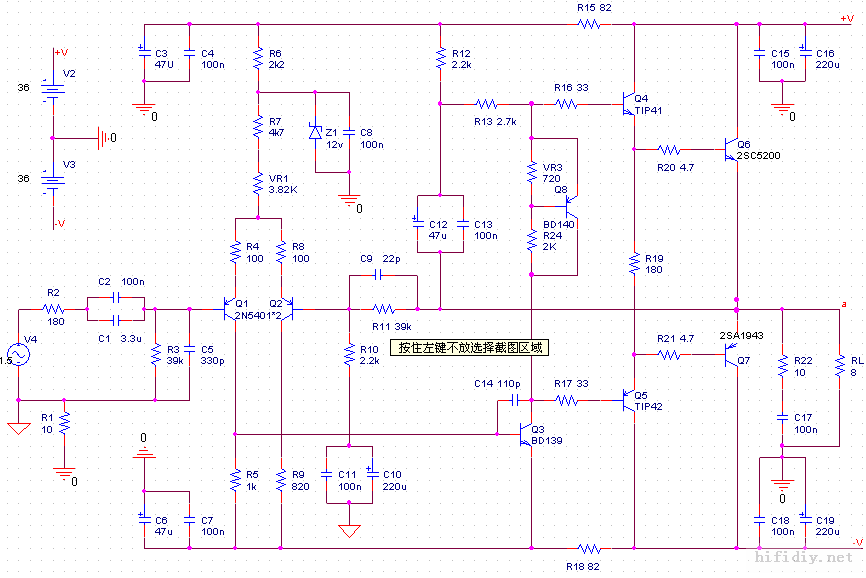

Схема схемы для справки

назад



Список деталей:



Comment

Footprint

2Блокировать2PCS

Подключение -ин

Мостовой кучевой пленка

8

2SA1943

Триод

2

2SC5200

Триод

2

225

Небольшая емкость

2

100u /63V

Небольшая емкость

4

104

Небольшая емкость

16

331

Небольшая емкость

2

22p

Небольшая емкость

2

220u 50V

Небольшая емкость

6

47u 50V

Небольшая емкость

2

101

Небольшая емкость

2

12v

Zenereode

2

разъем2ступня

2Пешевая гнезда

2

2N5401

Триод

4

D669

Триод

4

TIP41

Триод

2

TIP42

Триод

2

10R

Сопротивление 1/4W

2

180

Сопротивление 1/4W

2

39K

Сопротивление 1/4W

2

100

Сопротивление 1/4W

4

1K

Сопротивление 1/4W

2

2K2

Сопротивление 1/4W

4

4K7

Сопротивление 1/4W

2

820

Сопротивление 1/4W

2

2K2

Сопротивление 1/4W

2

39K

Сопротивление 1/4W

2

2K7

Сопротивление 1/4W

2

68R

Сопротивление 1/4W

4

33R

Сопротивление 1/4W

4

180

Сопротивление 1/4W

2

4R7

Сопротивление 1/4W

4

10R/1W

сопротивление1W

2

2K

Сопротивление 1/4W

2

10K

3296Регулируемое сопротивление

2

2K

3296Регулируемое сопротивление

2

PCB

2



Весом 130 граммов (2-канальный 2-канальный)

PCB  размер  6.8*6.4 CM
