Оригинальный Walkman R101T06 Снос бассажа 2.1 Плата усилителя усиливает плату линейки схемы сплоченной плат
Вес товара: ~0.7 кг. Указан усредненный вес, который может отличаться от фактического. Не включен в цену, оплачивается при получении.
Описание товара
[（更多漫步者原装配件及其它二手原装物品欢迎进入本店查看）]

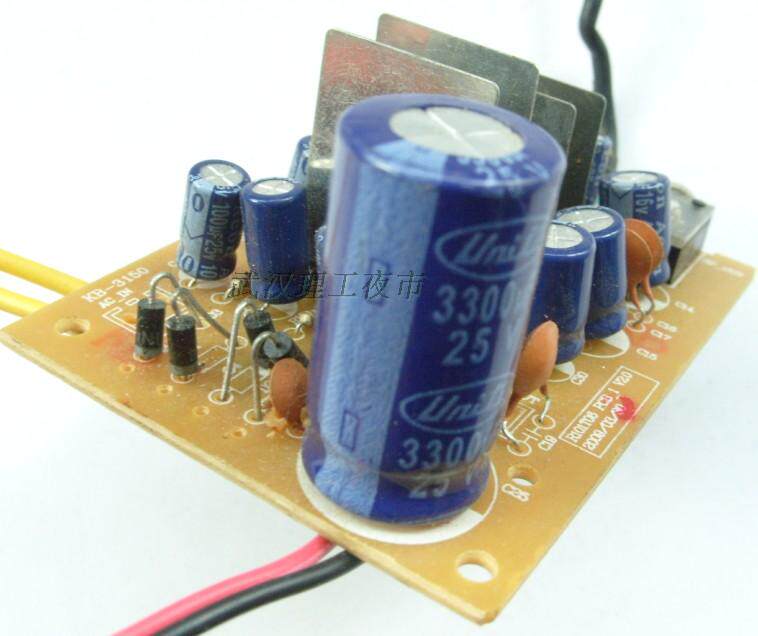

[原装漫步者R101T 06低音炮拆下来的功放板电路部分，可以用于原装型号代换，也可以DIY买家自己组装或改装，]
[温馨提示：]
[用于原装型号代换买家：]
[首先确定你的机器是否是此功放板损坏，以免买回去代换也解决不了你的问题.本店功放板都是本人亲自测试三声道工作正常才发货的，其次，拆机功放板需要有一定电子技术知识和一些工具才能完成更换，如果不太懂，请慎拍或先与我联系！]
[自己组装或DIY的买家：]
[声明一下：如果是代换原配型号的机器，绝对能保证恢复原来的效果；但如果是自己DIY改装，组装，没有匹配好，那效果就不好说了，建议先找朋友或商家有这款音箱的试听一下再来购买，音响很讲究设计，选材，搭配和调试的！]
[以下为一些安装尺寸与电气参数]
[1 电源选择，交流直流（AC/DC）均可，建议变压器式的交流电压9V；开关式的直流电压12V ]&[nbsp;功率10W以上，5V电压也能带动，当然效果不佳！（原配交流变压器9V 1.1A ，如需要拍下面的链接）][https://item.taobao.com/item.htm?spm=a1z10.5-c.w4002-1254204548.51.akbvaF]&id=522819645822
[2 小音箱功率2W-15W；低音5W-20W ，应该都能推动 喇叭阻抗8欧，4欧 均可(原配最佳阻抗：小音箱4欧，低音6欧)]
[此功放板上没有设计直接调音的，整体功率也不是太大，完全可以直接连接电脑或手机等音源输入音频！在音源设备上调声音大小，如果觉得声音比较大，当然可以自己加个调音电位器！不懂的可以与我联系！]
3&[nbsp;音频输入：与功放板连接在一起有四条线 ]&[nbsp;铜丝最多的外层那条是地线，也是低电平信号的屏蔽线 ]&[nbsp;绿色是左声道 ]&[nbsp;褐色是右声道 灰色是2025的静音线 ]

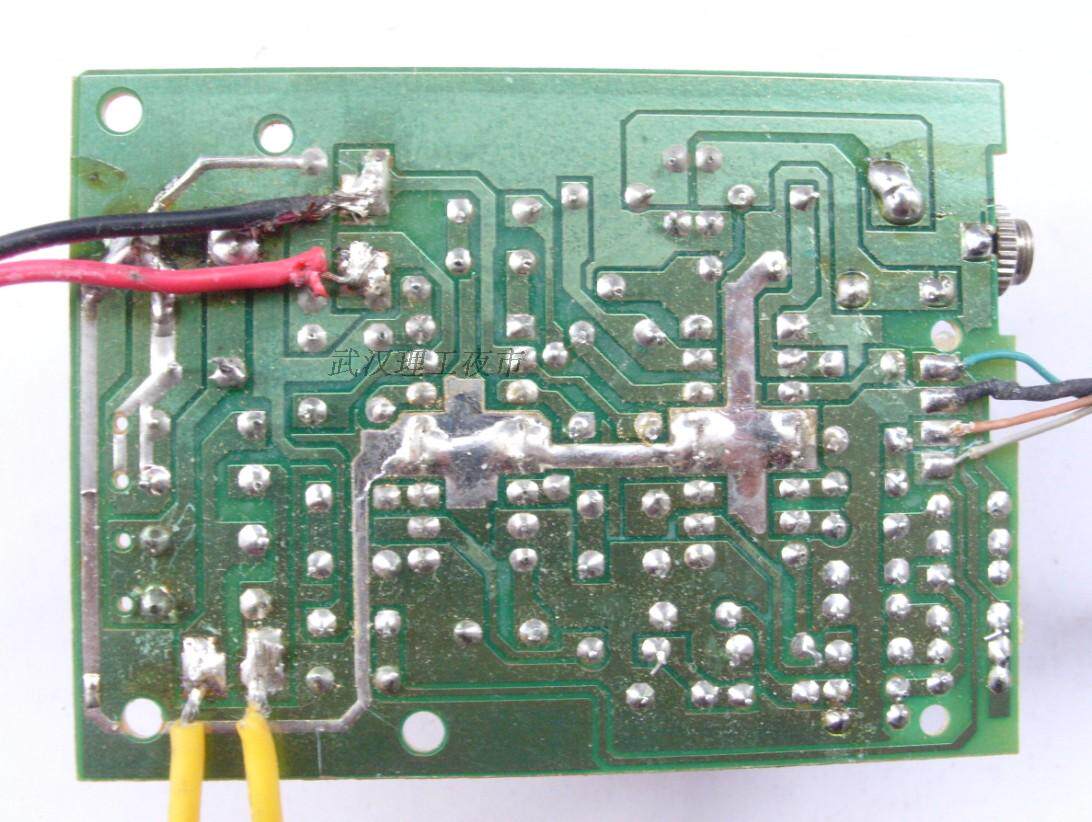

[为了方便买家识别与更换或安装，拆机时一般会留有一段线的，如果本来没有或断掉请按下面样图重新接好就可以了]

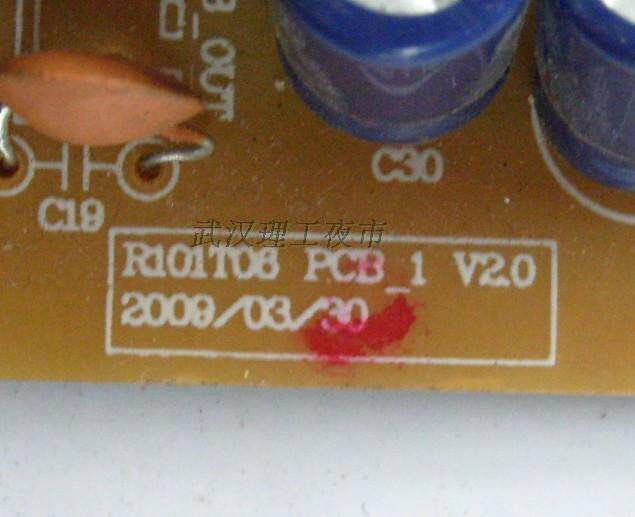

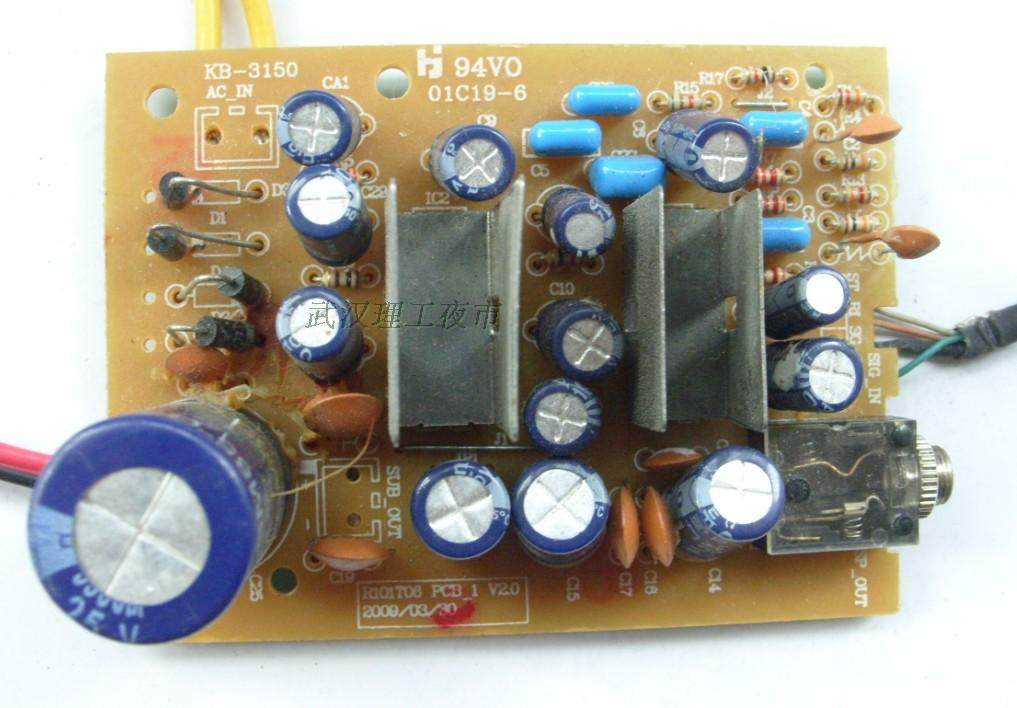

[PCB版本号为：R201T06 ] V2.0

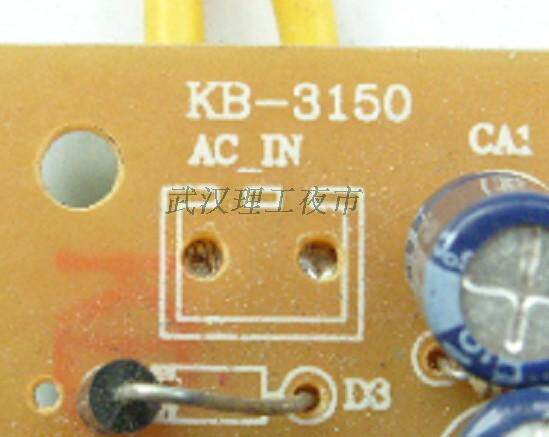

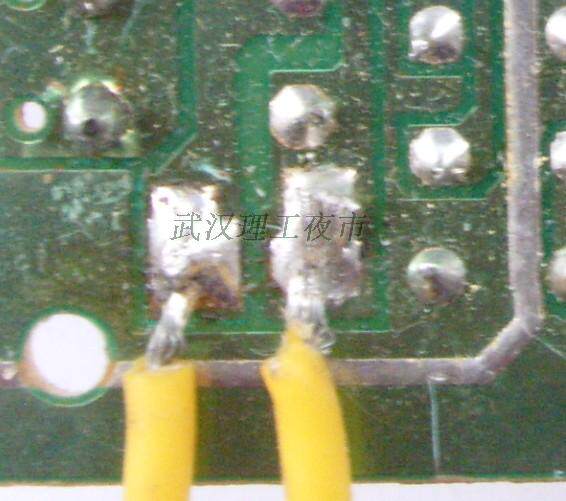

[电源输入：两条黄线，正面有]“AC IN&[rdquo;字样，不分正负，随意接，交流直流（AC/DC）均可，原配为变压器式的交流电压9V；也可选开关式的直流电压12V ]&[nbsp;功率10W以上]

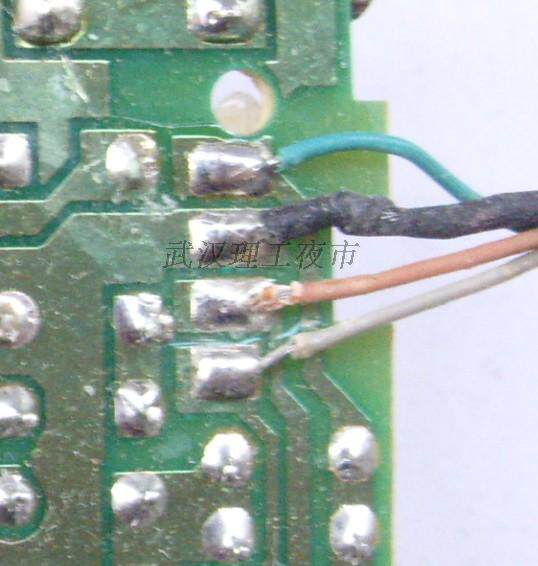

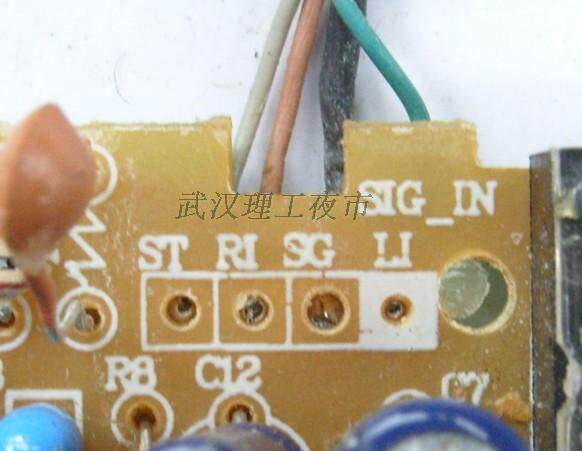

[静音开关与音频输入线：四条线在一起的就是，铜丝最多的外层][屏蔽线][那条是地线（SG），绿色（LI）是左声道输入 ]&[nbsp;，褐色（RI）是右声道输入] &[nbsp;， 灰色（ST）是静音线 ]&[nbsp;，没有原装线控上面的电路，无法启用的，DIY用户省去就可以了！]

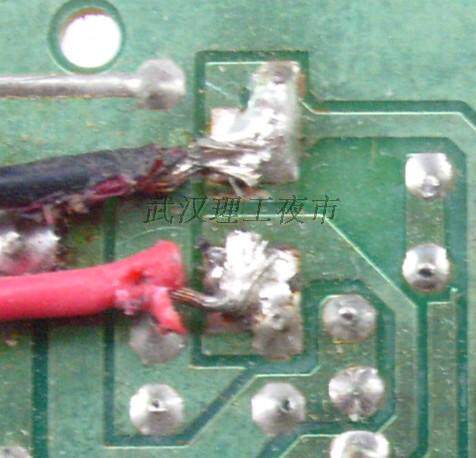

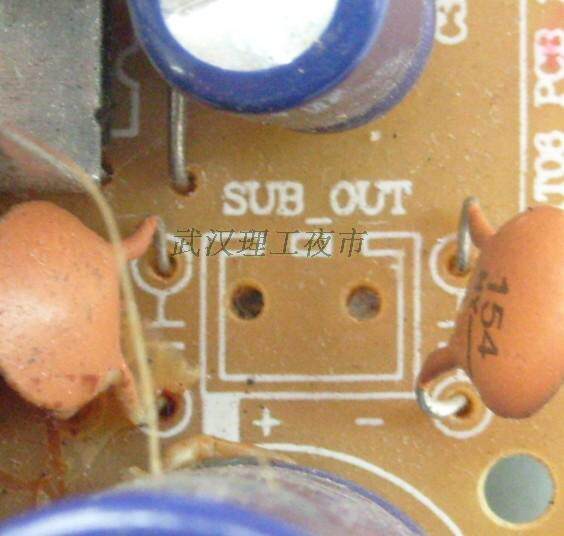

[低音输出：红色与红加黑色线为接低音喇叭正负两条线，正面标有]“SUB OUT&[ldquo;字样]
[！]

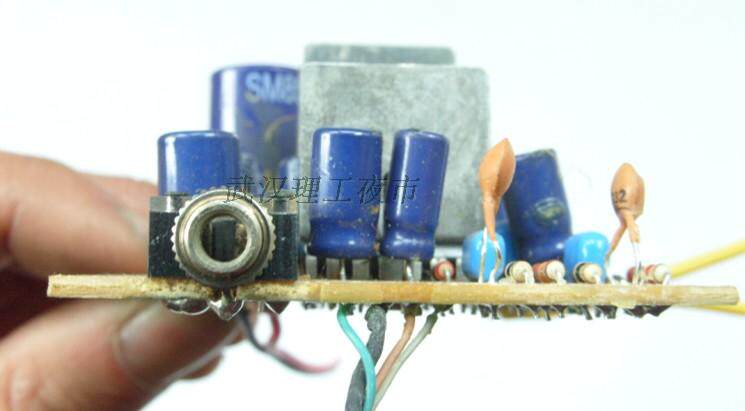

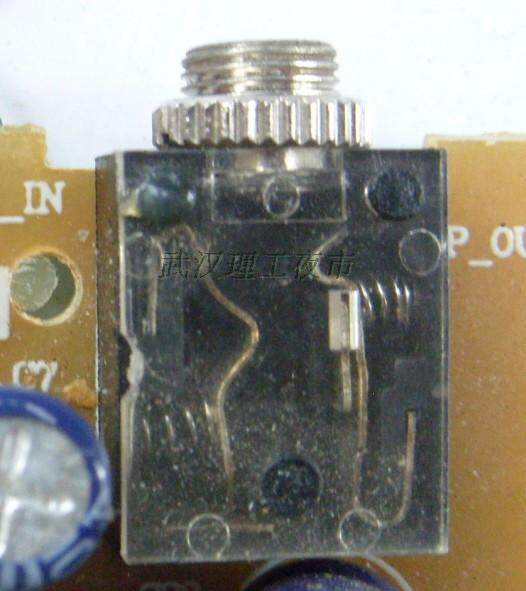

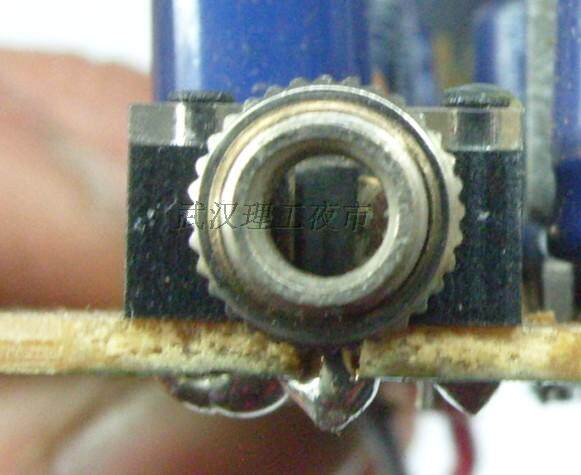

[卫星音箱输出：接小喇叭的为标准3.5MM耳机孔，一个孔接两个小音箱，负极为共用地线，左正极一条线，右正一条线就OK了，如果这都不会接，请与我联系吧！]

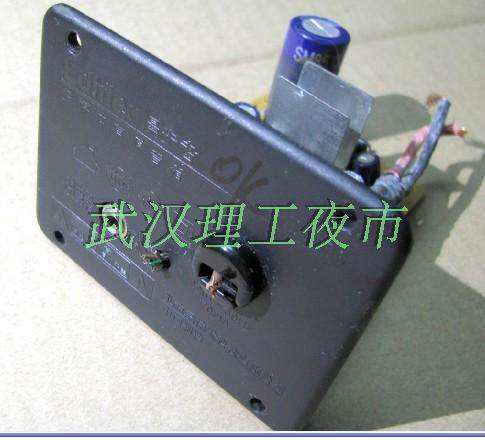

[上面的板子比较适合装在箱体内部，如果要开孔装在箱体外面可以选下面这种带塑料背板的板子，价格一样的，拍下时留言带塑料面板的就可以了，一定要留言，发货是看快递单上留言的，不是看旺旺聊天记录的。谢谢理解，否则随机发货！]
[塑料背板尺寸 6.2*7.9CM ]&[nbsp; 深7.6CM]
[功放板在音箱上的开孔7.2*4.2CM]
