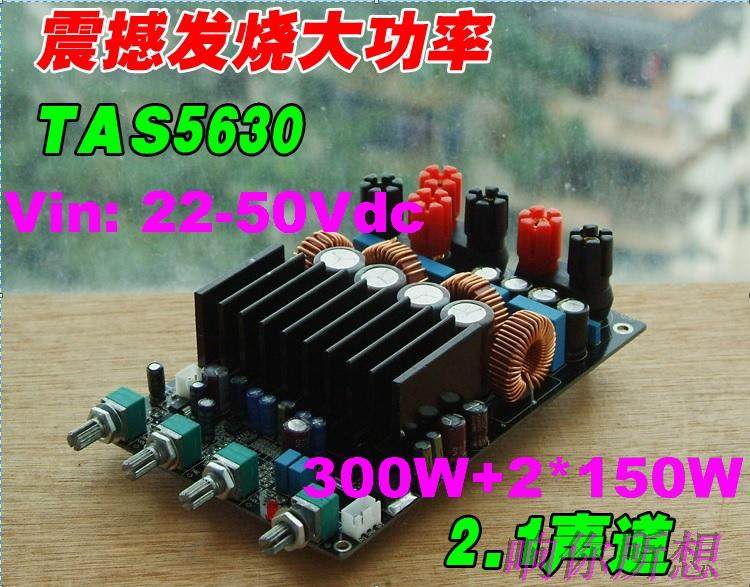

TAS5630 2.1 Высокая насосная плата лихорадка дома D Цифровой басовый усилитель 150WX2+300 Вт
Вес товара: ~0.7 кг. Указан усредненный вес, который может отличаться от фактического. Не включен в цену, оплачивается при получении.
Описание товара

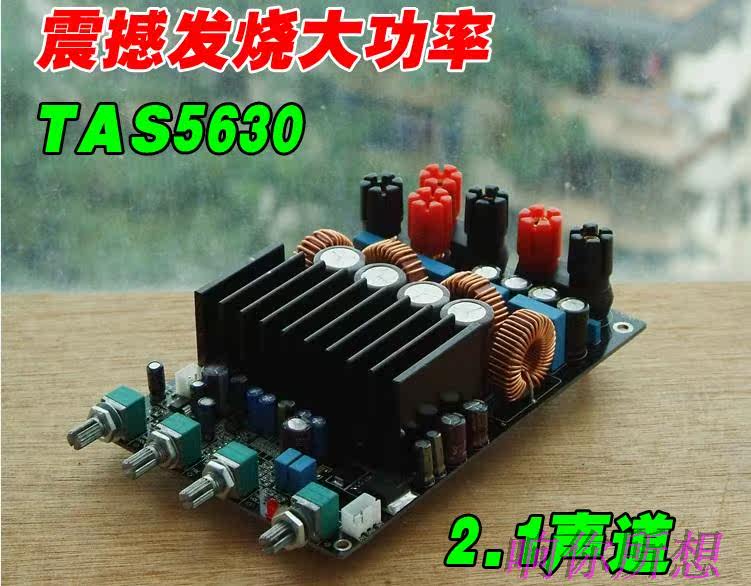

TAS5630 2.1 Digital Gongpan (300 Вт+150 Вт+150 Вт)
Усилитель TAS5630 Class D питается нагрузкой DC48V нагрузки 4 Ом и может обеспечить 150 Вт*2+300 Вт 2,1 выходной мощности канала, которая использует PurePath™HD Technology и усовершенствованная архитектура TI с закрытым контуром могут реализовать воспроизведение средств массовой информации и низкое искажение следующего поколения систем домашнего театра Blu-Ray, автономных домашних театров и профессиональных аудиосистем. усилители.
TAS5630Основные моменты продукта:
AD827 OP AMP используется в качестве предусилителя на левом и правом каналах, а динамика и детали превосходны, а также выявлены малейшие ноты.
Это флагманский цифровой усилитель, с экстремальным анализом и деталями, очень сильной движущей силой, высокой эффективностью и низким энергопотреблением.
Эта доска является готовой платой и может использоваться после включения питания.
информация о продукте:

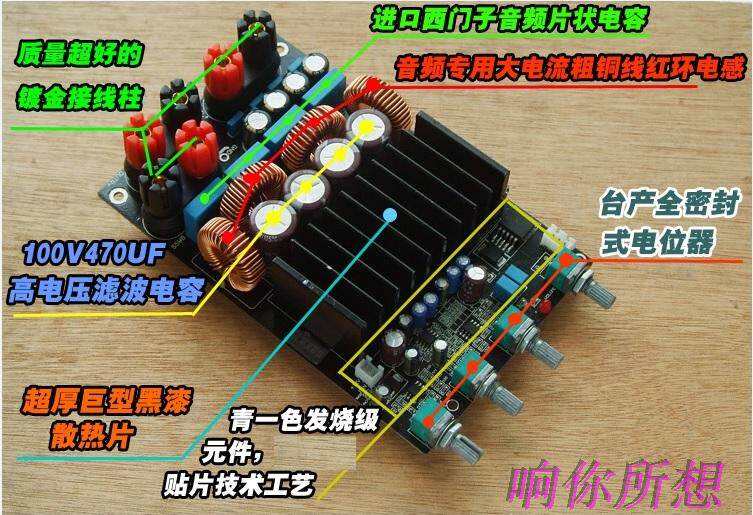

Все компоненты этого продукта -оригинальные подлинные продукты, простые и неподготовленные, чистое качество; использование высококачественных оригинальных деталей не только гарантируется качеством безопасности и долгом сроком службы.Сущность
nИспользуя оригинальный TAS5630, OPA1632DR, TL072

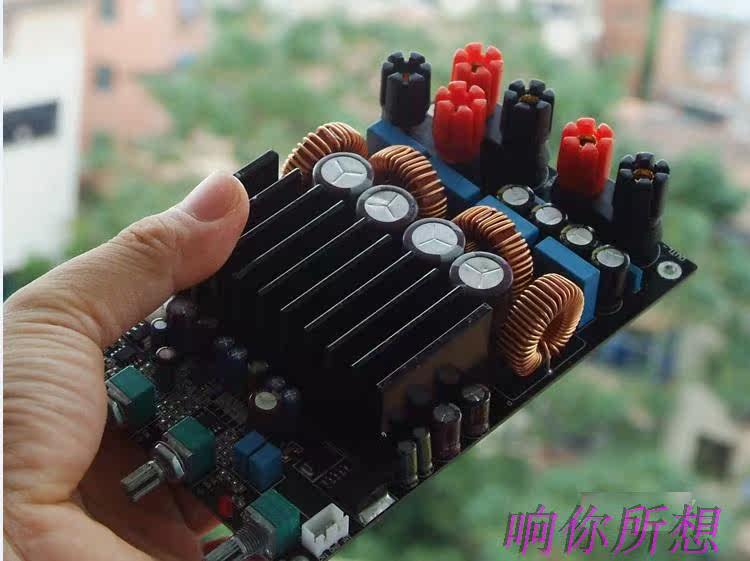

nОсновное фильтр электролитическая емкость внедрениеnichiconИзвестный бренд, емкость 470UF/100V*4, Обеспечить сильную поддержку энергии.
nСопротивление представляет собой металлический резистор с пятью кольцами, а основная схема имеет прецизионную схему.±1%пять -пять металлических мембраны обеспечивает хорошее соотношение сигнала -к noise всей машины.

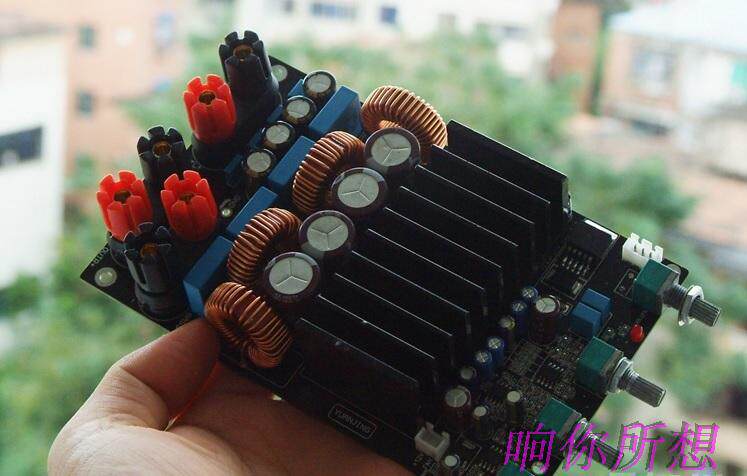

nИспользуйте полную экранирующую большую индуктивность тока, чтобы обеспечить четкий звук и мощный звук.

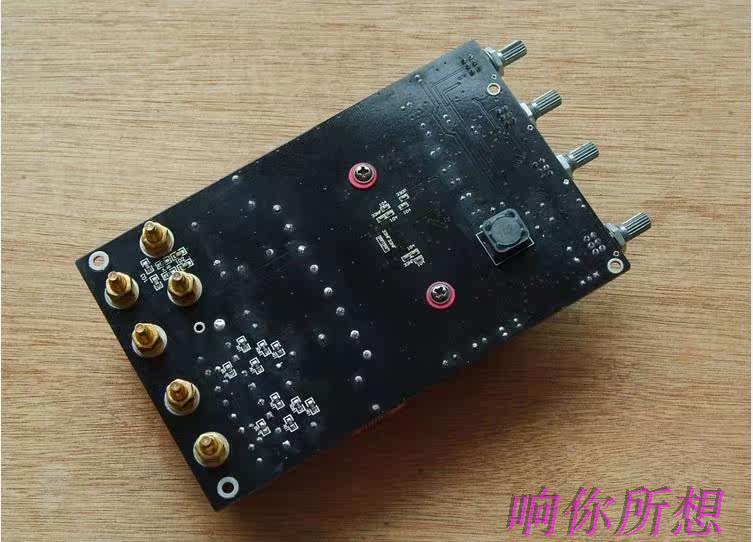

n PCBОн использует двустороннюю пластину толщиной 1,6 мм, медь толщиной 2,0 унции и процесс полного оловянного напыления, чтобы обеспечить хорошую пропускную способность больших и малых токов.Высочайшее качество печатной платы.
Меры предосторожности:

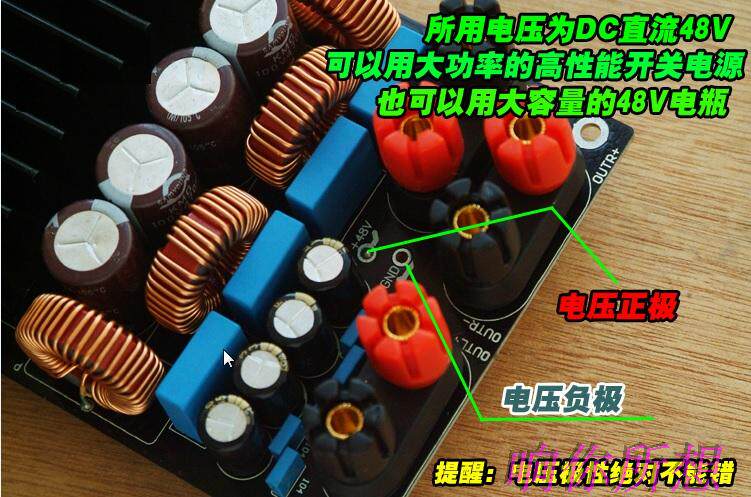

Эта плата является источником питания постоянного тока. Не вводите и не связывайтесь напрямую. Используйте трансформатор переменного тока. Можно использовать емкость для подключения и фильтра.Кроме того, источник питания постоянного тока не должен превышать 50 В или менее 20 В, и он не начнется ниже 20 В.Кроме того, выходная мощность связана с источником питания, а 50 В будет в 4 раза больше 20 В.Фильтрация и предусилительством низкого частота, состоящая из AD827 и NE5532.

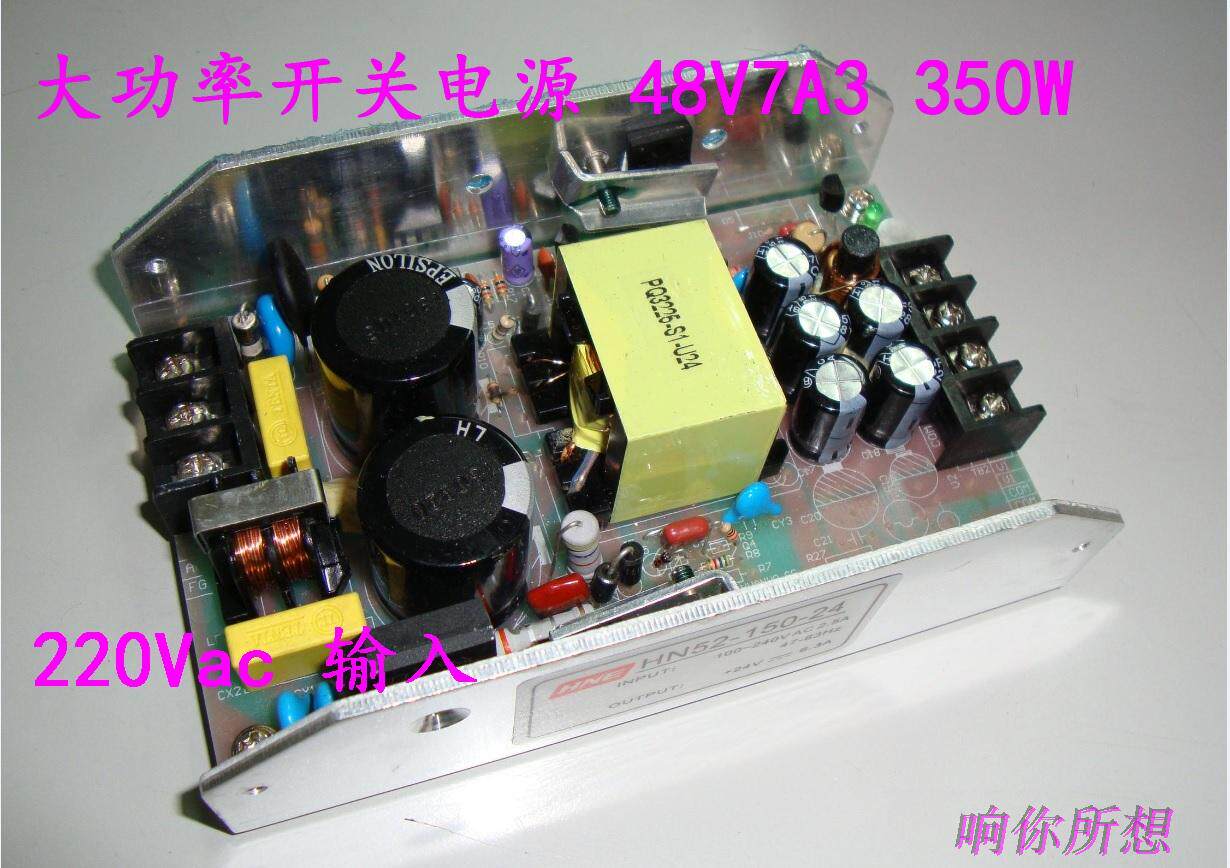

Клиенты могут использовать трансформатор и выпрямитель, чтобы сами сформировать источник питания, или они могут нажать на следующее соединение:
Индекс параметра:
DC=50V,R=4Ω, Thd+n = 10%, p = 300 Вт
DC=50V,R=6Ω, Thd+n = 10%, p = 210 Вт
DC=50V,R=8Ω, Thd+n = 10%, p = 160 Вт
DC=50V,R=4Ω, Thd+n = 1%, p = 240 Вт
DC=50V,R=6Ω, Thd+n = 1%, p = 160 Вт
DC=50V,R=8Ω, Thd+n = 1%, p = 125w
Основные параметры производительности:
1. Рабочий метод: класс D
2. Красущий ток: 65 мА
3. Эффективность работы: 90%
4. Выходная мощность: 300 Вт+2*150 Вт/4 евро 10% THD
5. Частотная характеристика: от 20 Гц до 20 кГц
6. Динамический диапазон: >100 dB
7. Отношение сигнал / шум: 100 дБ (A-взвешенный)
8. Рабочее напряжение: 35-DC50V
9. Рекомендуемое напряжение: 48V
10.PCBРазмеры: длина, ширина и высота = 150*95*45 мм
11.Расстояние между потенциометрами: 15*15*22 мм
Общее гармоническое искажение (THD+N): ﹤ 1%
Входное сопротивление: 20KΩ
Выходное напряжение смещения: ﹤ 150 мВ
Усиление напряжения: Регулируемый
Скорость переключения (SR): 50V/us

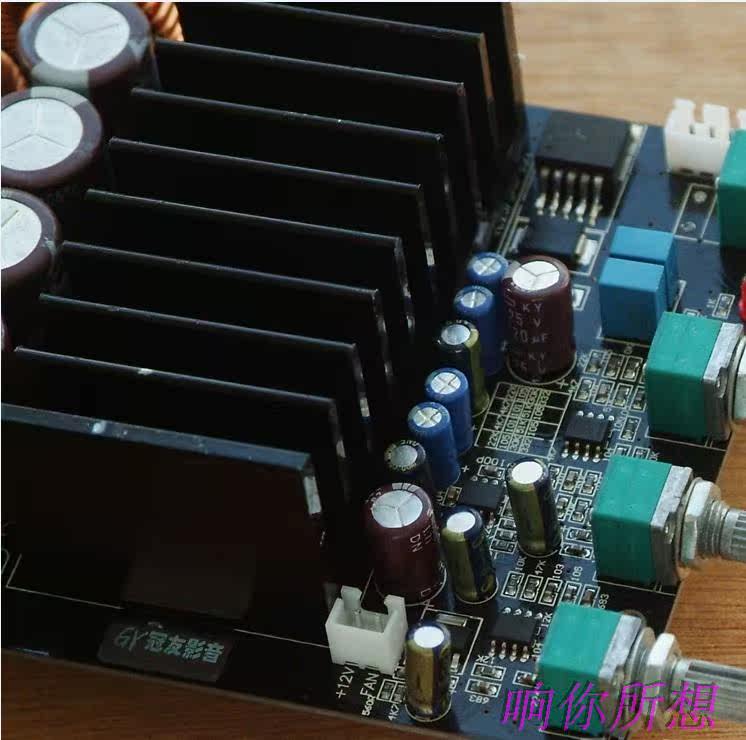

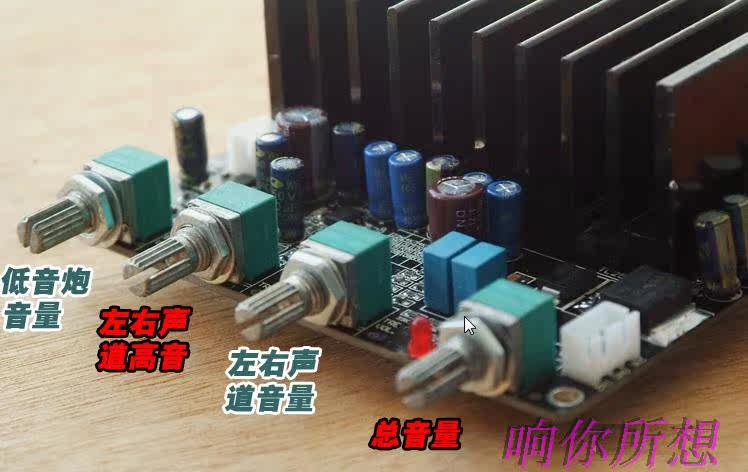

Функция Potquimers:Слева направо 1. Громкость звука бассажа 2. Требл влево и правого канала 3. Объем влево и правого канала 4. Общий объем
Добрые советы:
1. Из -за повреждения человека IC не находится в пределах гарантии, наш магазин помогает анализировать и ремонтироватьПричина, только взимает материал в размере 40 юаней и грузов;
2.Из -за соображений закупок партий, форма, цвет или производитель каждой партии компонентов нельзя гарантировать, что она точно такая же. Она основана на фактических объектах, но магазин гарантирует, что его качество определенно лучше.
