Стерео -звуковая панель TDA7294 TDA7294 (готовый продукт)
Вес товара: ~0.7 кг. Указан усредненный вес, который может отличаться от фактического. Не включен в цену, оплачивается при получении.
Описание товара
TDA7294 -это высокий уровень -силовой DMOS с высоким уровнем усилителя мощности с высоким уровнем мощности, производимый ST (SGS -Thomson). Пакет инкапсулируется в виде одной строки двойной 15 -футовой упаковки.VS (напряжение питания)±10---±40VI.(Пик выходной питания) 10a; P.(Среднеквадратичная мощность непрерывной выходной мощности) VS=±35 В 8 Ом - 70 Вт;VS=±70 Вт при 27 В 4 Ом<0,006%.
Дизайн чипа фокусируется на цвете звука и имеет преимущества схем обработки сигналов двойного пола и мощности MOS.Он обладает характеристиками сопротивления высокого давления, низкого шума, низкого искажения и повторного подборозного цвета; и обладает ненормативной резервной функцией, короткометражным током и функцией защиты от перегрева, чтобы сделать их производительность более совершенной.
ПРИМЕЧАНИЕ. Эта плата питается с помощью DC, а выход трансформатора не может быть напрямую подключен к трансформатору.

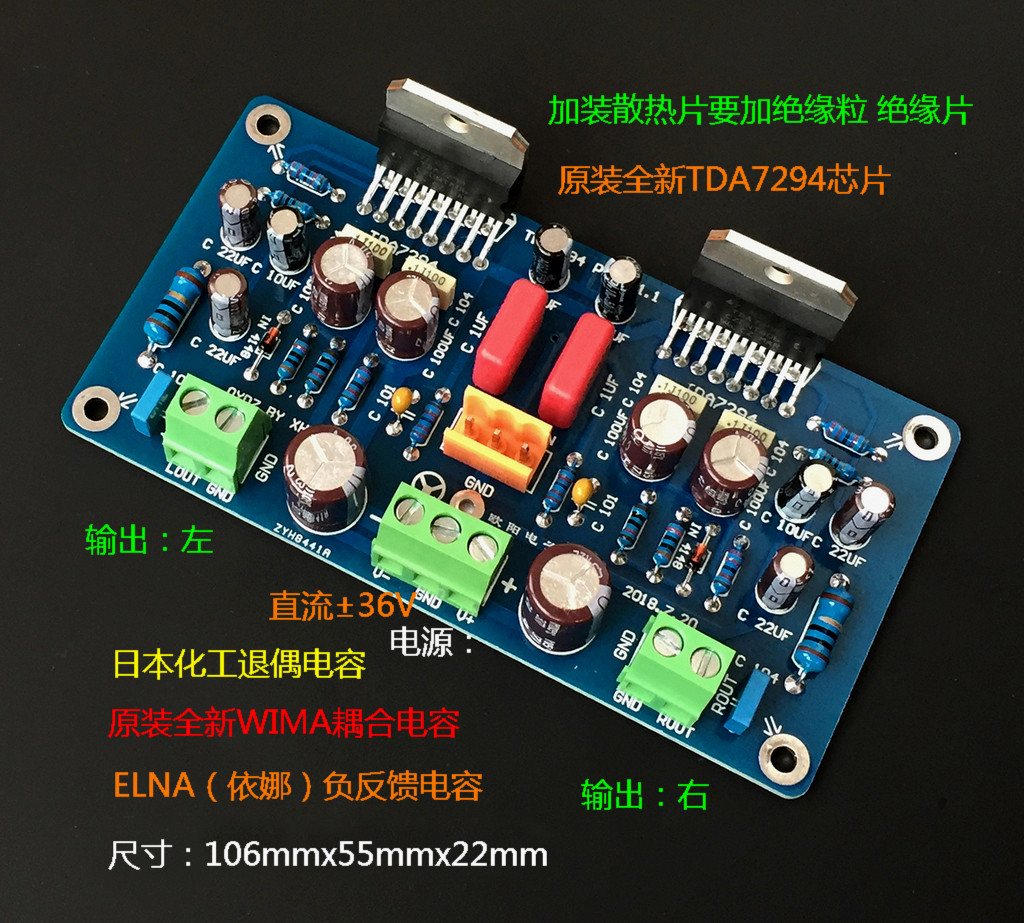

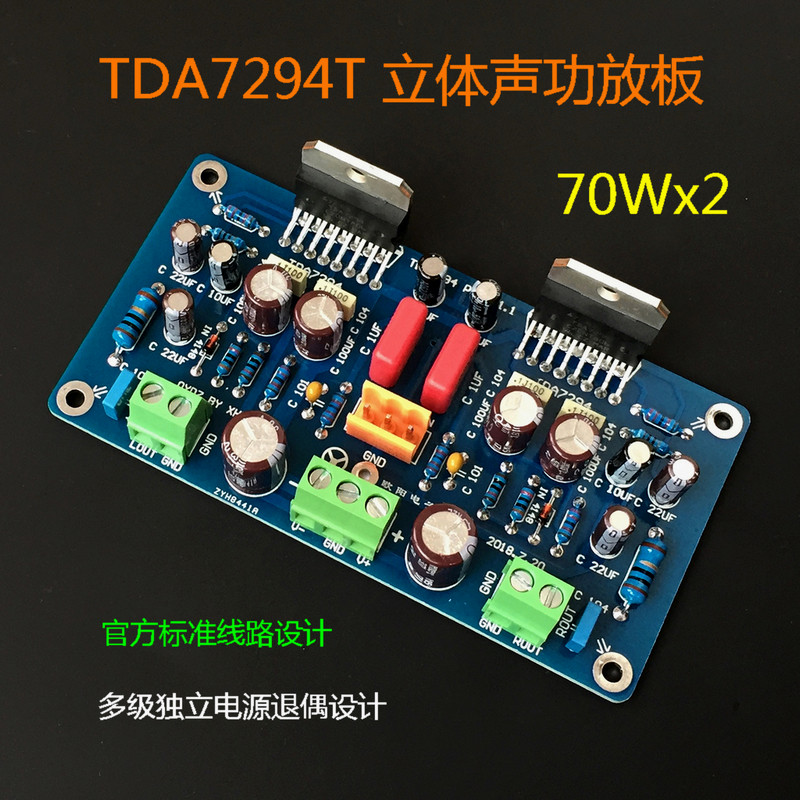

Фотографии продукта:
Материалы продукта:
Пекартная плата 1,6 мм стеклянная волокна, соединение - это оригинальная новая WIMA, чипОригинальный новыйДругие детали - это новые детали, такие как химическая промышленность, Elna, Ruby и Siemens.
Установка используйте внимание:
1. Рабочий источник питания - это напряжение постоянного тока, которое не может быть напрямую подключено к трансформатору. Плата питания должна быть передана.
2. Обязательно установите изоляционные частицы и изоляционные части между чипсами и радиаторами.
3Рекомендуется использовать трансформатор с мощностью не менее 100 Вт для источника питания! Роговой импедансПри 8 Ом рекомендуется, чтобы выходное напряжение трансформатора было двойным 24 В, а выходное напряжение напряжения трансформатора рекомендуется быть двойным 21 В, когда напряжение динамика составляет 4 Ом, и обратите внимание на увеличение области рассеивания тепла.
4Во время теста мощности сигнальный входной клемма на плате должен быть подключен к нагрузке и не может быть приостановлен, в противном случае будет индуктивный шум, и сигнальный кабель использует как можно больше экранирующего провода.
5. Если плата загружается в шасси, вы должны подключить кейс шасси и входной терминал на плате. Если вы добавите переднюю сцену, область ввода заднего уровня не нужно поднимать корпус. Это Это. Если оба подключены, это вызовет цепь заземления и шум.
Из -за выходного конца - трубка эффекта полевого, TDA7294 легко в фейерверке (сжигание IC):
1. Положительное и отрицательное напряжение источника питания является асимметричным.
2. Емкость не связана с IC, а фейерверк включен, фейерверк!(Обратите особое внимание на это при сварке)
3. Прикоснитесь к входному терминалу руками, когда вы работаете над фейерверками!
4. Таблетка для рассеивания чипа и тепла должна быть хорошо проведена. Если радиатор заземлен, она должна быть изолирована, поскольку оболочка IC связана с отрицательным давлением, в противном случае фейерверки!
5. Компонентные ошибки сварки (такие как емкости полярная сварка), могут быть фейерверками, выходные ошибки и короткие замыкания, должны иметь фейерверки.
Периферийное приложение: (необходимо купить отдельно)
