Super Good Effect Параллельный тип A напряжения напряжения.
Вес товара: ~0.7 кг. Указан усредненный вес, который может отличаться от фактического. Не включен в цену, оплачивается при получении.
Описание товара

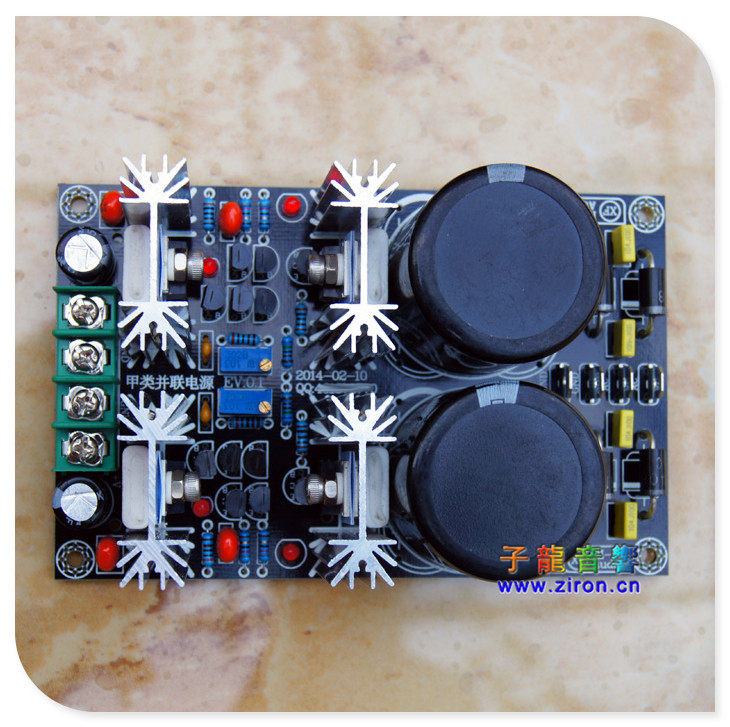

Эта схема используется для питания схемы предусилителя. Фон очень тихий, что делает низкочастотную силу динамо лучше, и он мощный, а средние и высокие частоты становятся гладкими и мягкими, значительно улучшая музыку. Это нежно в субъективном слушании, без какого -то прохлады или резкости. Использование этой схемы питания для втирания машины может немедленное влияние, и улучшение качества звука очень очевидно!Поскольку вообще говоря, звук в основном изготовлен из трехместной стабилизации напряжения или стабилизации серии напряжения, а лучшие используют активную стабилизацию напряжения сервопривода.Производительность мощности мощности стабилизации параллельного напряжения класса A аналогична производительности питания аккумулятора, и этот эффект, конечно, является значительным!
Справочная принципиальная диаграмма:
Технические параметры:
Рабочая напряжение: вход от двух переменного тока от 9 В до 25 В (3 или 4 проводов), два±(8-38) V Вывод
Рабочий ток: общий ток электроэнергии составляет 200 мА, что может обеспечить 150 мА тока для нагрузки.
Емкость: 2 использовали высокоскоростные конденсаторы с низким уровнем устойчивости 10000 UF/40 В (фигура составляет 18000UF35V Panasonic, которая была обновлена до 40 В Philips) и 6 104 конденсаторов без полюсов.
Выпрямительная трубка: 4 31DF4 Diodes Fast Diodes 3A 400 В (частичные платы используют 1N5408 3A 800V Diodes) Случайно отправлены
Пекартная плата: использует одностороннюю панель FR4 толщиной 1,6 мм, без перемычки на плате, толщина фольга медь составляет 2 часа ночи, а размер платы печатной платы-120*76 мм
Сопротивление: во всех резисторах используются резисторы из медной пленки с точной металлической пленкой (белый резистор неиндустрии на рисунке не такой высокий, как металлическая пленка, поэтому теперь он заменяется синим пятиковым металлическим резистором).
Регулировочная трубка: TIP41C Средней силовой трубки с радиатором.
шум:<40MV
Две групповые терминалы параллельного перехода
Емкость тока нагрузки: регулируемая 50-200 мА (когда выходное напряжение высокое, не используйте большой ток вход, чтобы избежать большого потребления тепловой энергии), просто отрегулируйте выходной ток до 1/3 рабочего тока вашей платы усиления, например, рабочий ток вашей платы составляет 100 мА, а выходной ток параллельной платы составляет 130-150 мА. (Фабричный ток по умолчанию составляет 150 мА)
Функции:
Он имеет низкое внутреннее сопротивление, высокую точность и превосходный переходный ответ.Он может быть использован для полировки стадии усиления напряжения декодирования, предварительного стадию и усилителя. Он имеет богатую низкую частоту и тонкую высокую частоту и имеет очень хороший эффект. Для низкочастотных тонких и тройных машин, после измельчения этой платы, он достигнет относительно хорошего эффекта улучшения.
Конденсаторы, используемые на приведенных выше картинках, предназначены только для справки и будут изменяться из -за проблем с покупкой партий.Без предварительного уведомления,Но мы заменим его теми же компонентами.
Чтобы сделать набор высоких усилителей, вы должны сначала иметь цепь предварительного усилителя с превосходной производительностью.Чтобы достичь наилучшей производительности, для его питания необходим источник питания! Некоторые привет—Фронт-класс в конечном классе питается от сухих батарей, таких как SU-C7000, усилитель предварительного класса Panasonic, Япония, питается аккумулятором!Предварительные схемы домашних наград, в основном состоит из дискретных компонентов.
Параллельная трубка регулировки питания класса A подключена параллельно с нагрузкой, а выходной ток остается постоянным.Когда изменяется ток нагрузки, схема автоматически отрегулирует ток регулировочной трубки для поддержания неизменного выходного тока, тем самым стабилизируя выходное напряжение.Следовательно, динамическая внутренняя стабильность параллельного типа класса A Регулируемое контролируемое напряжением источник питания в основном не изменяется, а его технические показатели, такие как внутреннее сопротивление переменного тока, коэффициент гофрирования и переходные характеристики, превосходят стабильный источник питания общего ряда и являются очень подходящими для электроснабжения для аудитории высокого уровня аутизметизма.Внутреннее сопротивление источника питания, регулирующего параллельное напряжение, очень мало, что играет отличную роль в улучшении качества звука, потому что в схеме тока музыкального сигнала, тем меньше внутреннее сопротивление текущей цепи, тем лучше!Заложить основу для появления музыкальных деталей.
Схема стабилизации параллельного напряжения класса A обеспечивает питание в цепь до-амплификатора. Фон очень тихий, что делает низкочастотную силу лучше, и он мощный, а средние и высокие частоты становятся гладкими и мягкими, значительно улучшая музыку. Это нежно в субъективном слушании, без какого -то прохлады или резкости. Использование этой схемы питания для втирания машины может немедленное влияние, и улучшение качества звука очень очевидно!Поскольку вообще говоря, звук в основном изготовлен из трехместной стабилизации напряжения или стабилизации серии напряжения, а лучшие используют активную стабилизацию напряжения сервопривода. Производительность мощности мощности стабилизации параллельного напряжения класса A аналогична производительности питания аккумулятора, и этот эффект, конечно, является значительным!
Отладка: после правильной сварки и соединения трансформатора с подходящим напряжением вы можете включать и отладку (примечание: напряжение трансформатора должно быть равным или больше, чем напряжение, необходимое для переднего звука): используйте два цифровых мультиметра для измерения выходного напряжения положительного и негативного вывода источника питания, а затем настройки, требуемая для схемы, в соответствии с положительной и негативной биз схема и сделайте положительные и отрицательные напряжения питания равными. В настоящее время вы можете предоставить питание на переднюю часть!
