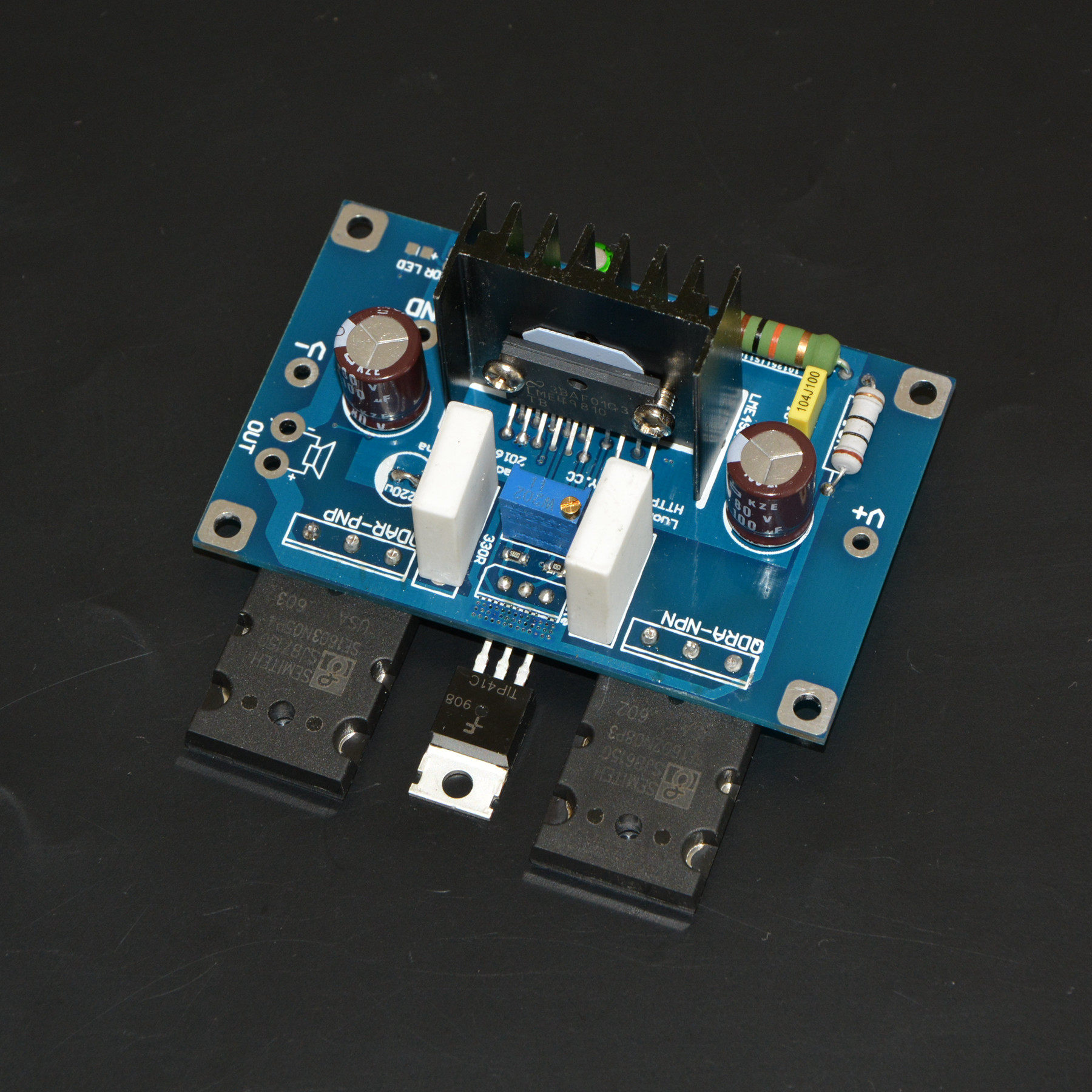

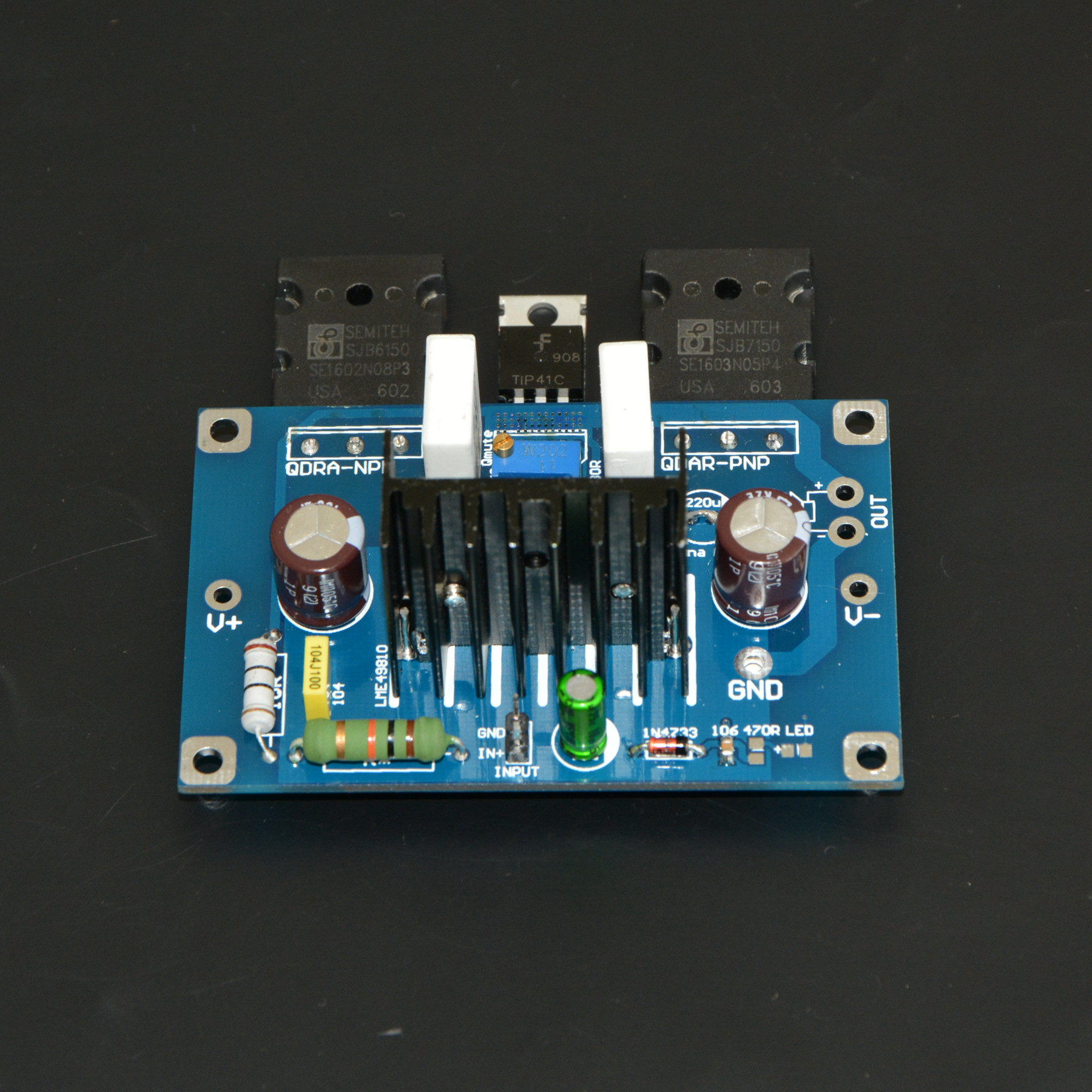

Официальная стандартная линия большой ламповой платы усилителя мощности LME49810 не включает в себя набор микросхем/детали LME49810
Вес товара: ~0.7 кг. Указан усредненный вес, который может отличаться от фактического. Не включен в цену, оплачивается при получении.
Описание товара
Примечание. Поскольку чип LME49810 нет в наличии, теперь продает только версию чипа LME49810!40 Юань комплект не включает в себя чип LME49810!ПересечениеПересечениеЦена по умолчанию - это цена на единый канал!
LME49810 Push -сильная трубка -tube A и B Усилитель!Статический ток может быть скорректирован и может быть скорректирован в класс A!
Дизайн этой доски прост и мал, избегая необоснованной проводной обмотки и уменьшает ненужные помехи. Аудиоаптаристы являются не -мгновенным сопротивлением, а высокочастотные характеристики лучше!
Официальная стандартная линия опущена, а LME49810 прямой толкает большую трубку, жертвуя некоторой выходной силой, но уменьшая искажения!
Отменил наземный конденсатор отрицательной обратной связи, сделал избыточное устройство постоянного тока и дополнительно уменьшило искажение!
Рекомендуемый статический ток установлен между 30 мА-200 мА!
Большое использование труб[[[[[[[[[[[[[[[[SJB6150 NPN SJB7150 PNPПолем
Размер платы печатной платы (за исключением большой трубки): 7,75 x 5 см.
Цена -это цена одноканальной массы!Отладка готового продукта добавляет 20 юаней!
Одиночная доска усилителя мощности, возьмите несколько каналов, чтобы взять несколько частей!
Напряжение питания питания: DC положительный и отрицательный 20-80 В (требуется двойное напряжение DC Dual 100 В для замены фильтра-конденсатора само по себе! Максимум не может превышать DC-положительный и отрицательный 100 В!Питание есть“” третий -линейный источник питания!ПРИМЕЧАНИЕ. Диапазон напряжений не может превышать правила, что приведет к сжиганию платы!ПересечениеПересечение
ПРИМЕЧАНИЕ. При использовании высокого напряжения, соответственно уменьшите статический ток. Рекомендуется работать в классе A и B!Если вам нужно работать в категории А, попробуйте контролировать потребление тепловой энергии одной трубки примерно при 30 Вт или меньше, и справиться с проблемой рассеивания тепла, в противном случае это может вызвать сжигание!
Примечание: рассеивание тепла транзистора должно быть изолировано с пленкой рассеивания тепла!В противном случае это повредит доске!Чип LME49810 и радиатор должны быть изолированы, в противном случае он повредит доске!ПересечениеПересечениеПоследствия изоляции не подходят для повреждения доски!
Рекомендуется использовать силовый трансформатор с напряжением между двойным 18-55 В (его можно использовать для платы усилителя мощности после фильтрации исправления)!
Рекомендуется не превышать 100 Вт, используя максимальную мощность мономера!
Слушание: звук очень высокий, звук прозрачный, свободный и естественный, полный низкой частоты!(Гао Баожэн - хороший усилитель мощности!)
Прикрепите несколько тестовых чертежей:
Примечание. Если вы по умолчанию, пожалуйста, не пробуйте высокочастотные нагрузки полосы, в противном случае последствия будут на вашем собственном риске!
Вход 1 В. 1 В 100 кГц 1 В.↡ (только тест на тестирование, пожалуйста, не используйте его вне звука, в противном случае последствия подвержены вашему риску)
Вход квадратной волны 100 кГц 1 В↡ (только тест на тестирование, пожалуйста, не используйте его вне звука, в противном случае последствия будут на вашем собственном риске)
20 кГц синусорная волна 2V вход↓
(Для фактического использования только для тестирования, пожалуйста, не используйте его вне звука)
Вход квадратной волны 20 кГц 2V↓
СущностьСущностьСущностьСущностьСущностьСущность
Желе Время: 2016/07/19
Поскольку рынок электронных компонентов нестабилен, некоторые компоненты могут быть недооценны для других брендов, но это не повлияет на ваш эффект использования!
Пожалуйста, не хочу рисовать хороший файл печатной платы.Наш магазин не обязан помогать другим проектировать бесплатно.Этот продукт является готовой платой, а интерфейс напечатан на доске. Он не будет предоставлять схемы и другие документы на данный момент!
Объяснение после продажи:
1. Готовая комиссия будет гарантией в течение 30 дней с даты места (проблема, вызванная покупателями, не гарантирована).
2. Как только пакет будет приварен, нет никаких гарантий (в конце концов, возможности каждого различны, наша прибыль на нашу продукцию не способна потерять потери, вызванные сбоем покупателя. Покупатели покупателей могут проверить сварные детали и рассеянные Компоненты после получения товара. Проблемы с тестами могут найти продавца, ответственного за сварку).
3. Независимо от того, сварен ли готовый продукт или комплект, олово изменяется или появление покупателя не гарантировано. В конце концов, прибыль продукта не может нести убытки, вызванные покупателем.
4. Любой DIY имеет риск неудачи. Если покупатель не уверен, способен ли он добиться успешного производства, пожалуйста, выберите готовую доску при размещении заказа. Продавец несет ответственность за тест.
5. За исключением приведенных выше 4 причин, следующие причины не предусмотрены гарантией: источник питания ошибок покупателя или ущерб, вызванный напряжением ошибки, проблема соответствующего оборудования или компонентов, которые не соответствуют проблемам, вызванным тестированием , причина покупателя или проблема, вызванная недоразумением.
6. Продукция этого магазина обеспечивает только ремонт и после -сельскохозяйственные услуги для материкового Китая (необходимо удовлетворить вышеуказанную гарантию после условий -пользователи за пределами материкового Китая должны нести ответственность за то, что после -и транспортировывать груз после - Продажи обслуживания!
