Класс лихорадки с усилителем Toshiba Pife Armor усилитель S-6B
Вес товара: ~0.7 кг. Указан усредненный вес, который может отличаться от фактического. Не включен в цену, оплачивается при получении.
Описание товара

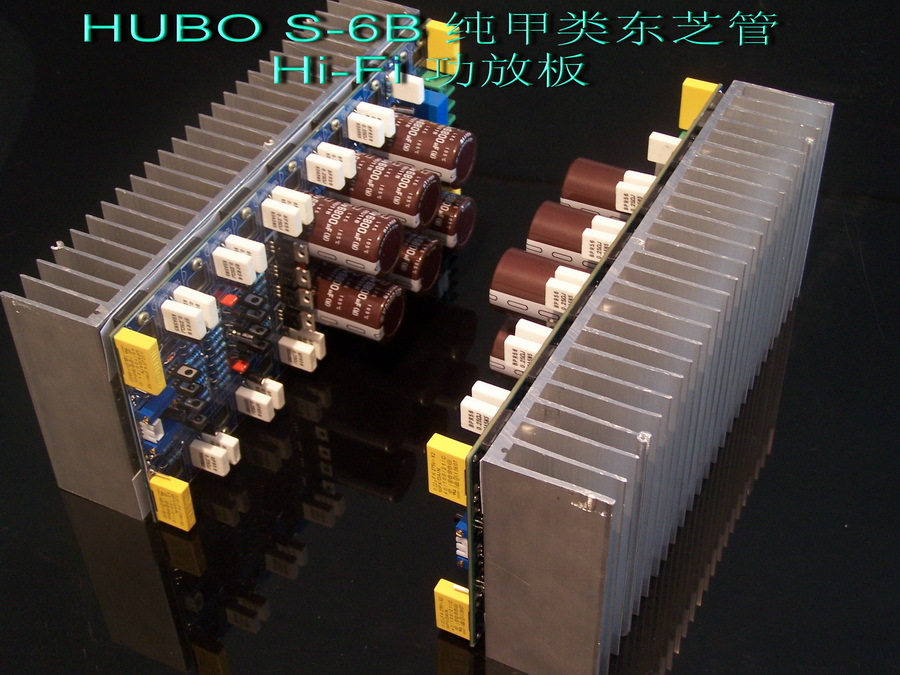

S-6BToshibaЧистая броняУсилитель
Статический ток 2.2 Потребление антологии превышает 110 Вт выходной мощности 100 Вт.
Статическое энергопотребление превышает выходная мощность - настоящая чистая броня
Новый шедевр в 2010 году.
Конструкция схемы представляет собой полную кристаллическую трубку с высокой частотой.
Ниже приведено подробное введение
Цена цены - это доска
Характеристика
Эта плата представляет собой высокочастотную конструкцию транзисторной схемы в погоне за прозрачным и чистым звуком.Деликатный тон реализован до конца.Цепь потока зеркалаТрубка пары средней мощности: D669, B649 для подачи.Чтобы стабилизировать рабочие точки на всех уровнях схемы,Нет пользовательского трансформатораВлияние напряжения и колебания больших колебаний динамического напряжения.Его постоянная тока труба такжеCalked D669, B649.

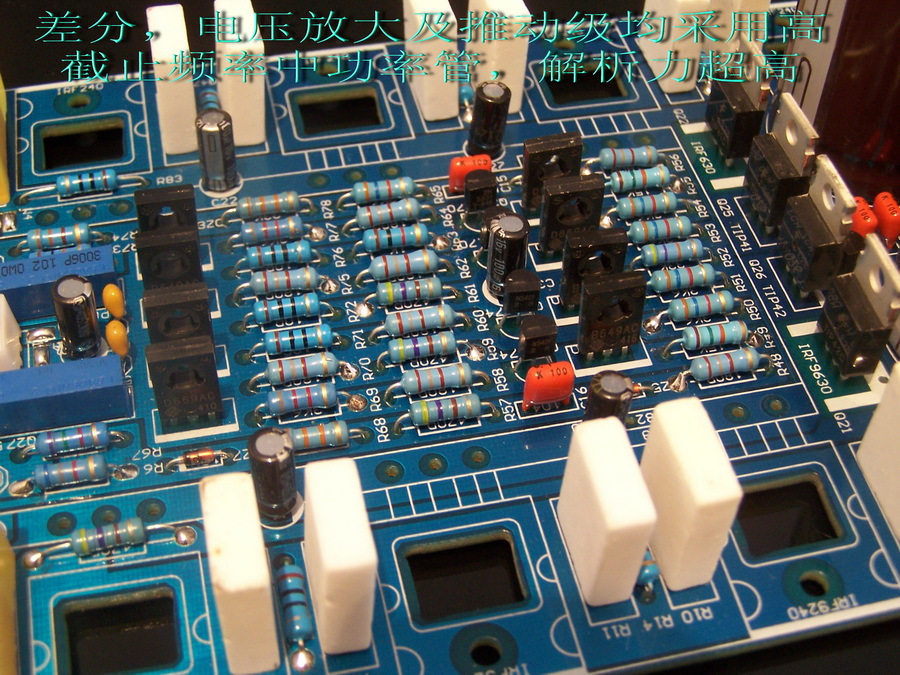

Уровень усиления напряжения, принятыйD669, B649,Продвижение уровня TIP41, TIP42

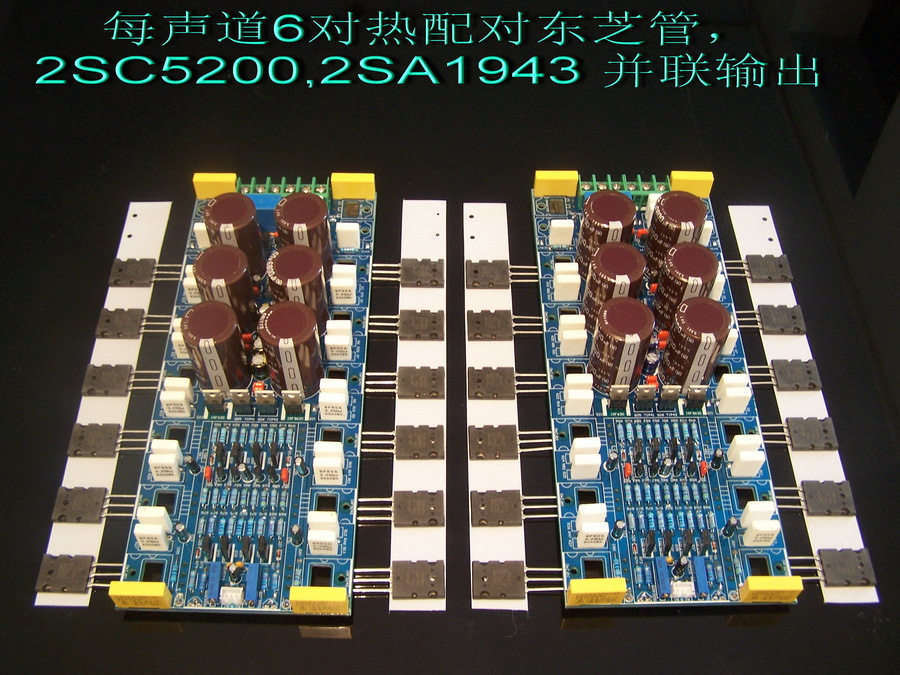

Уровень выхода мощности использует 6 паров аудиоспецифических пар высокой мощности Toshiba C5200, параллельный выход A1943

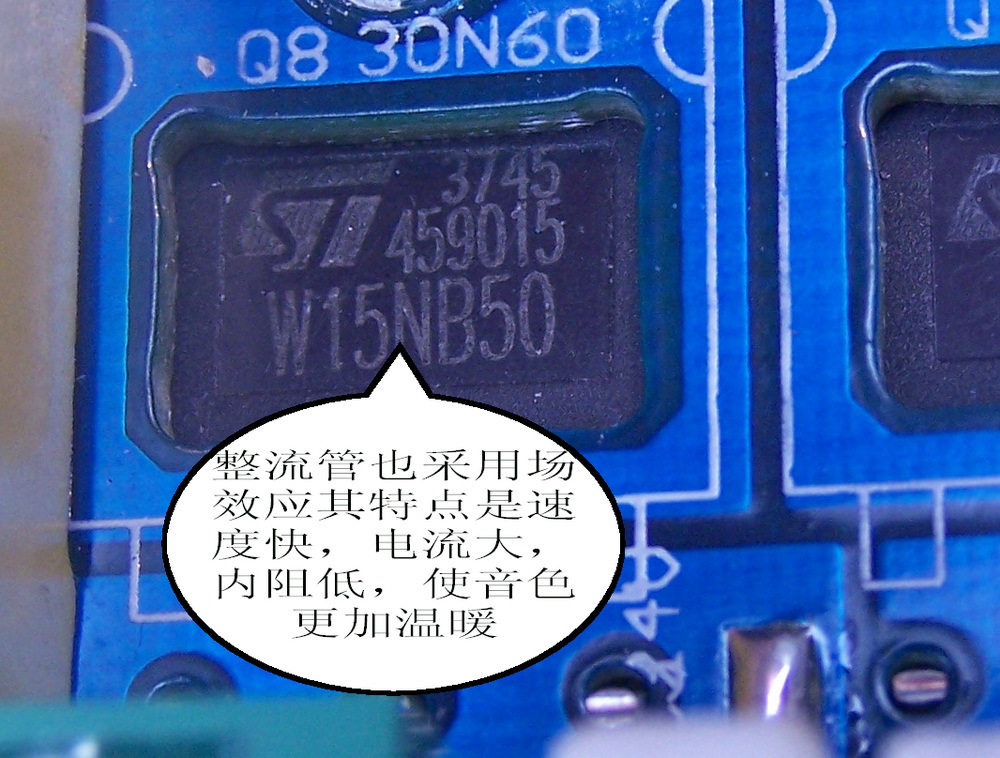

Чтобы удовлетворить высокие требования усилителя класса А на источнике питания, прежде всего, мы разработали использование четырех эффектов с высоким энергопотреблением с высоким уровнем скоростиПотоковой мост.Общая мощность его течения достигает 60АСверху и установленную на радиаторе с помощью выходной трубки мощности, эффект использования поля может использоваться для использования его сверхвысокого.Скорость переключения и очень низкое сопротивление -див -див могут быстро увеличить скорость зарядки электролиза основного фильтра, так что мгновенное состояние звука является более точным.Низкая частота более гибкая и динамичная.
Поскольку статический ток усилителя класса A достиг 1A-4A, он принесет большую пульсацию в источник питания, что превысит отрицательную схему обратной связи до пульсации питания.торможениеобъем,В результате традиционные линии ногтей с традиционным током с током до 1A-4A сопровождаются колибри, и чем больше статический ток, тем серьезным это явление.
Прорыв этой схемы заключается в том, что не только используют высококачественные конденсаторы основных фильтров до 40 000 мкв или более на канал, но также разработали и использовали время увеличения, чтобы превышать200 000 разЦепь подавления пульсации пульсации питается на основе питания переднего уровня до источника питания переднего уровня, уменьшая бремя схемы отрицательной обратной связи, чтобы подавить пульс питания, так что усилительСосредоточившись на аудиоПреобразование делает все звуковое поле чистым.Усилитель больше не будет влиять на статический ток.Пользователи могут произвольно настроить статический ток,Поощрять усилитель мощности Pure ArmorВ опьяняющем звуке оцените голоса, такие как естественность, и почувствуйте туманные лучи.
Защитите цепь

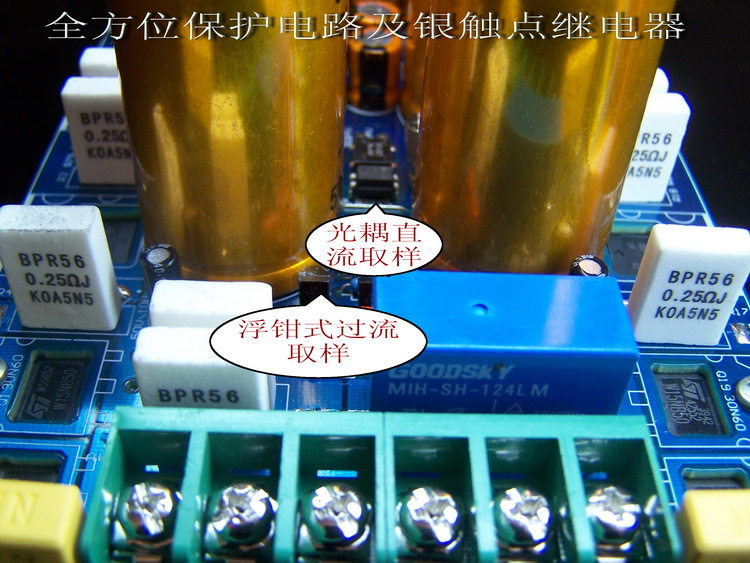

Чтобы защитить точные и дорогие компоненты на этом усилителе и более драгоценные динамики самостоятельно, этот усилитель мощности разработал довольно точную комплексную схему защиты.Первый -это защита от перегрузки и выхода с коротким цирками. Принять расширенную схему отбора проб с плавающей запчастью.Когда выходной ток превышает установленное значение(Поскольку точка выборки колеблется с выходным напряжением, независимо отКаждый будет точно запечатлеть каждый момент перегрузки или короткого цикла и решительно отключить выходной реле, чтобы обеспечить нормальную работу схемы. Это также потому, что это тип плавающего щипца, так чтоЭто никогда не допустит ошибки)В фактическом использовании, даже если линия динамика более 10 метров является короткой циркусированной, усилитель мощности может быть защищен, когда выходная мощность превышает 3 Вт, и это нормальноВо время использования, даже если выход нагрузки заполнен, защитная цепь не будет перемещать ошибки.
Чтобы защитить более драгоценные динамики, этот усилитель мощности также разработал цепь защиты постоянного тока, но традиционная схема отбора проб постоянного тока выполняется с помощью триода, поэтому заземляющий провод не можетОтдельный,Следовательно, большинство схем будут составлять около+7 В, но отрицательное напряжение будет около -35 В для запуска цепи защиты.Это принесет скрытые угрозы безопасности на ваших динамиках.Эта схема использует точное линейное фотоэлектрическое соединение PC817, которое будет отображаться с помощью DC на линии изолированной заземления.Этот усилитель мощности использует большую реле контакта серебра
Дизайнерские идеи и инженерные технологии
Этот усилитель мощности использует простоту установки и рациональность инженерных технологий, насколько это возможно.Во -первых, учитывая рассеяние тепла всех больших количеств тепловых компонентов, силовая трубка и мост выпрямителя установлены на основной радиатоте.Расположение этой доски аккуратно организовано.Во -первых, розетка дохода разработана только на переднем конце платы, а затем макет и проводка основаны на строгом сигнале.Тем не менее, две регулировки точности также могут быть разработаны на переднем конце платы.Легко отлаживать.Мало того, что для облегчения отладки большинства энтузиастов также можно рассчитать тестовую точку A и тестовую точку B.В задней части протоковой платы существует проводная терминал с большим током.Зарядка основного конденсатора фильтра с самым коротким путем.После основного конденсатора фильтрации соблюдается цепь подавления пульсации, а схема подавления пульсации будет обеспечить чистый выход как можно скорее.Тем не менее, грязные рябь, которые были поглощены, быстро вернулись в центр центра.Это расширенное общее планирование особенно важно и рационально в сборке всей машины.После того, как сигнал проходит через потенциометрСамое короткое соединение входит в плату усилителя, а после задней части усилителя после прохождения сильного выхода проходит через защищенную цепь, оно подключено к выходной колонке проводов наиболее прямым способом.Питание с большим током с большим током, потому что они являются ультраутробным импедансом и входными терминалами с высоким импедансом, расположены на обоих концах усилителя.Таким образом, они не мешают друг другу, и они передаются с самым коротким путем.Этот усилитель строго следует за небольшим местом.Например, существует специальная линия заземления для аудиосигнала, специальная линия заземления для ингибиторов Ripples, которая направляет его поглощенный беспорядок в центр центра.Это не пойдет на линию грунта сигнала.Чтобы избежать тонких различий конденсатора, таких как отклонение емкости и изменение постоянной зарядки, существование этого явления,На той же линии земли будет грязный ток.Цитата из центральной области, чтобы предотвратить это явление.Выход и центр трансформатора также имеют выделенную линию заземления,Даже если это защитная цепь, на центральной земле есть специальные линии заземления, чтобы гарантировать, что выборка является точной и не влияет на напряжение колебаний на линии грунта.Плюс вместеВысококачественная и высокочастотная емкость над основным электролитом, эффективно поглощает разные волны в источнике питания, и с помощью инженерной технологии вышеуказанной системы выходной сигнал, когда нет ввода сигнала.Затем получите следующий чистый и не заинтересованный статический выход;
Материалы
Эта машина довольно сложна, и для обеспечения согласованности и надежности компонентов она дает пользователям долгое время для проведения.
Двойные панели, принятые платой, приварены импортированной сваркой, чувствительной к синим свету, а процесс распыления олова изготовлен из точной обработки.

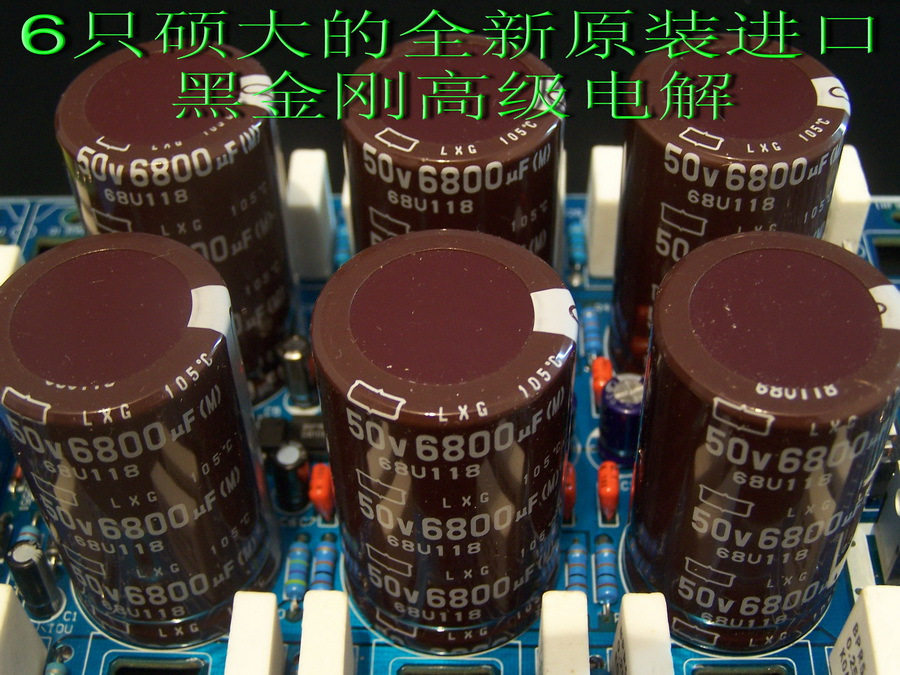

Основная емкость фильтрации использует новый оригинальный импортируемый черный King Kong Audio Special ElectrolysisСущностьПроизводительность электрических приборов каждого конденсатора может быть гарантирована.
Сопротивление передачи полюсов использует импорт 5 Вт-0,25 евро без сопротивления для восприятия.
Использовать условия и основные параметры
Чтобы продолжить максимальное разделение, двойная одноканальная структура и каждая часть используется в качестве канала, который требует двух частей для формирования косметического звука.
Каждый из них имеет независимую цепь питания и защиты, поэтому для каждого произведения требуется независимый трансформатор или независимая обмотка.
Эта плата является усилителем мощности типа, поэтому требуется большой радиатор, и вы не должны отлаживать голую пластину.
Используйте напряжение: AC Dual 28-40V, защита схемы не должно быть отдельным источником питания.Сила должна быть выше 360 Вт.
Размер: 280 мм длиной x120 Ширина x110 толщина
Потребление мощности (то есть мощность класса A): 100 Вт.Формула расчета следующей: статический ток, рекомендуемый для каждой силовой трубки, составляет 180 мАч, а затем умножен на 12 труб.Если вы используете двойное напряжение 36 В, то 36V умножается на 1,3, равное 46 В (теоретическая константа составляет 1,414 без нагрузки), а затем умножен на 2,2a, чтобы получитьСтатическое энергопотребление 100 Вт
Выходная мощность: 100 Вт.Формула расчета следующая: используйте двойное напряжение 36 В, трансформатор 360 Вт, когда искажение составляет 0,7%(Национальный стандарт, то есть, когда выходная форма волны находится в начале вершины,Эффективное напряжение, измеренное на измеренном выходе, составляет 29 В.Метод расчета в соответствии с властью(Квадрат U с R) Формула учреждения: квадрат 29 В равен 841V, а затем делит R на 8 евро, так что получите егоВыходная мощность: 100 Вт.
Дисквирование: менее 0,07%.Национальный стандарт, 1000 Гц -3 дБ (тестовые этапы слишком громоздки, метод расчета слишком сложный, поэтому описать его еще раз, пожалуйста, простите меня), простите меня)
Температура старения: 90 градусов при использовании рекомендуемого радиатора.Непрерывное статическое потребление в течение 3 часов, пока температура не повысится.В это время комнатная температура составляет 20 градусов.
(36V источник питания, статический ток 2.2a)

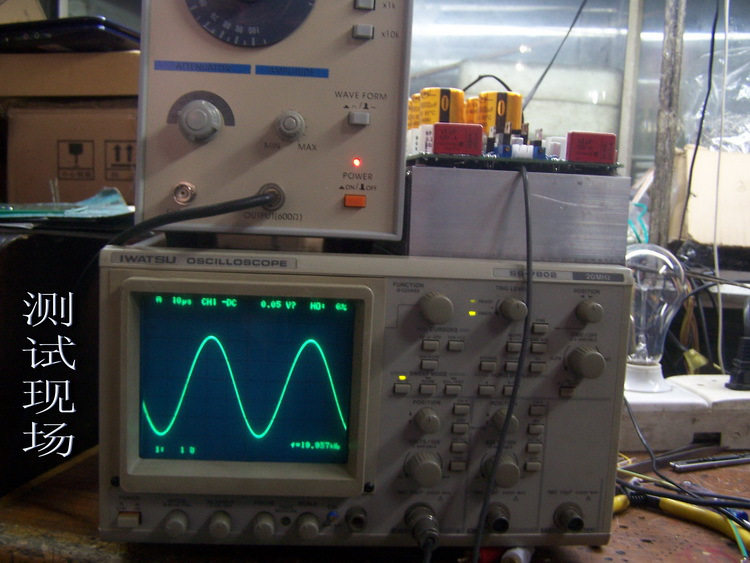

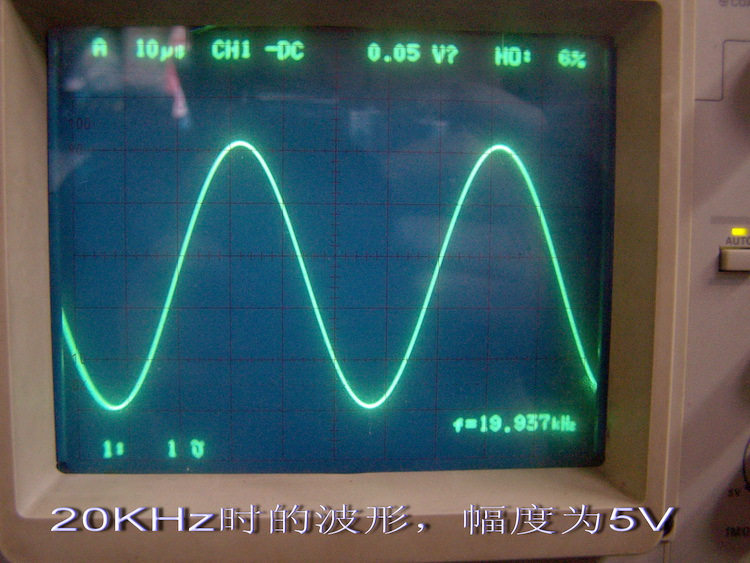

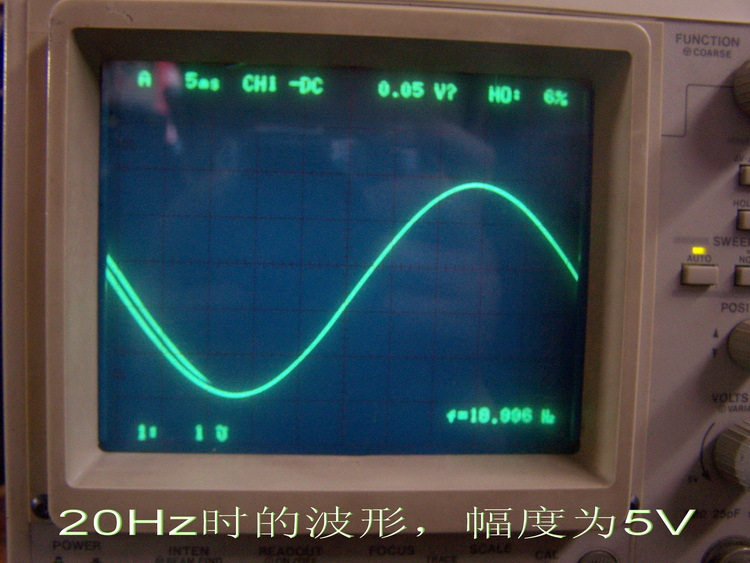

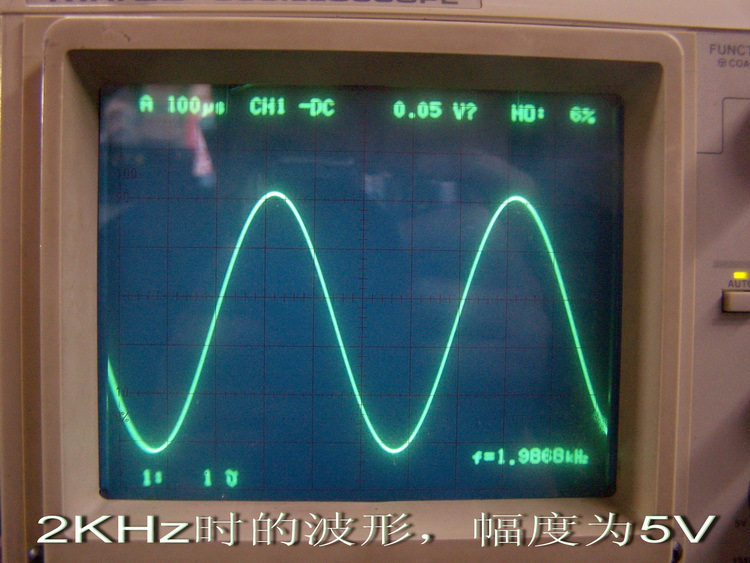

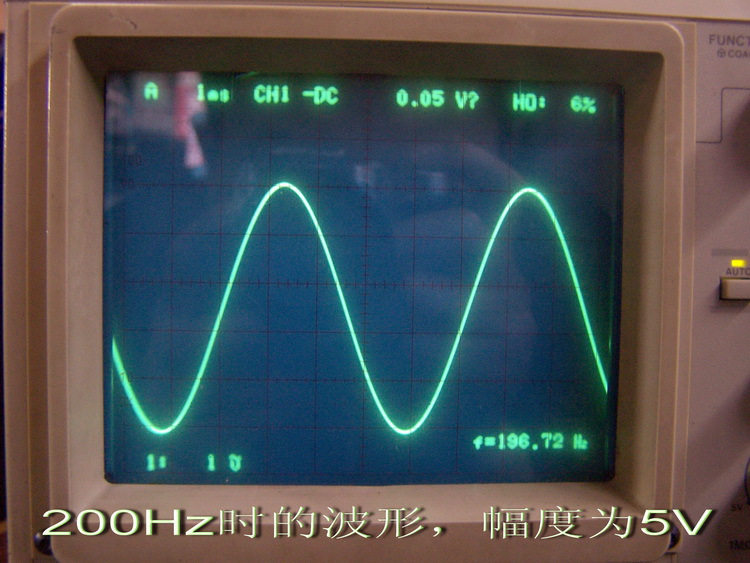

Частотная характеристика: 20 Гц ---- 20 кГц.Национальный стандарт-3DB, выход 1 ватт-часа.Фактическая форма волны заключается в следующем:
